Produse

Producator de cilindri hidraulici pentru echipamente grele

Cilindru hidraulic Raydafon

Producător de cilindri hidraulici pentru excavatoare, recolte, tractoare și utilaje personalizate

Raydafonconstruiește cilindri hidraulici pentru mașini de construcții, utilaje agricole, mașini industriale și alte aplicații hidraulice. Furnizăm cilindri standard și complet personalizați în funcție de diametrul alezajului, diametrul tijei, lungimea cursei, tipul de montare, presiunea de lucru și condițiile de funcționare.

Fiecare cilindru este produs pe baza unor desene, mostre sau dimensiuni cheie confirmate. Producția se concentrează pe precizia dimensională, performanța de etanșare și funcționarea stabilă sub sarcini hidraulice repetate - cei trei factori care decid dacă un cilindru durează un sezon sau un deceniu.

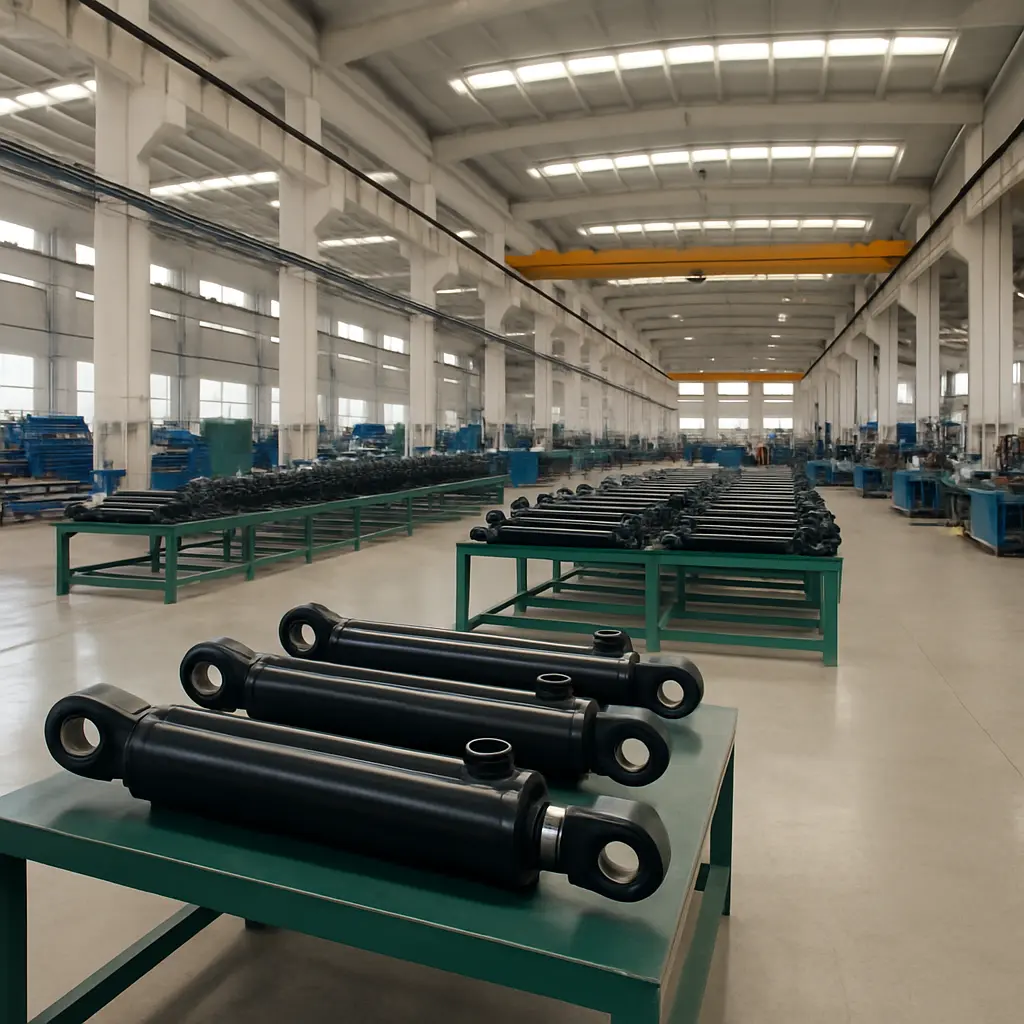

hydraulic cylinders
01

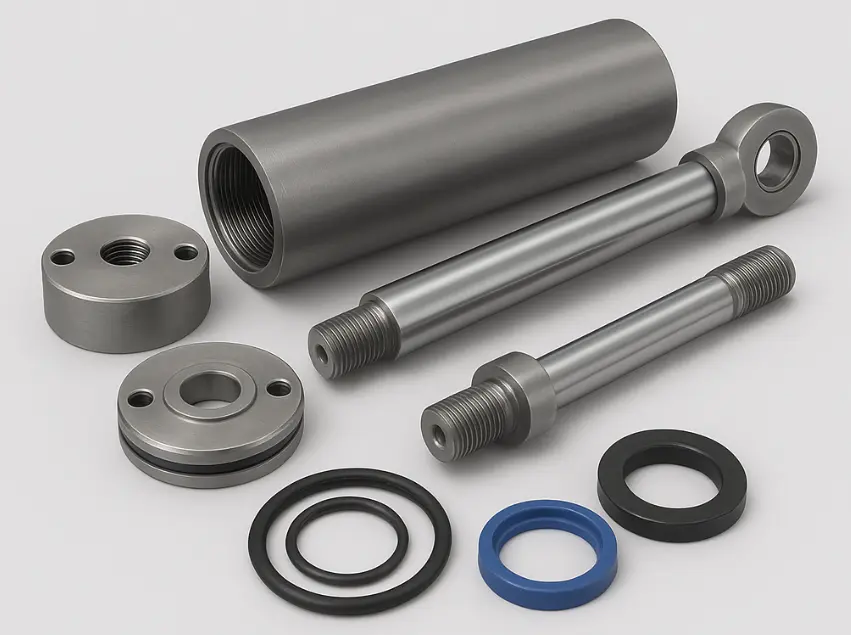

Construcția cilindrului hidraulic și părțile principale

Un cilindru hidraulic transformă presiunea hidraulică în mișcare mecanică liniară. Performanța sa depinde de cât de precis se potrivesc componentele sale de bază.

  • Cilindru Butoi— formează camera de presiune pentru uleiul hidraulic și ghidează ansamblul pistonului.
  • Piston— transformă presiunea hidraulică în forță liniară.
  • Tija de piston— transferă forța cilindrului către mecanismul mașinii.
  • Capacul de capăt— susține și poziționează piesele interne în timp ce ține structura cilindrului împreună.
  • Sigilii— preveniți scurgerile de ulei și mențineți contaminarea în interiorul cilindrului.
  • Componente de montaj— flanșe, toroane, cape, îmbinări sferice și alte conexiuni selectate pentru a se potrivi cu instalarea.
Hydraulic Cylinder Construction and Main Parts
02

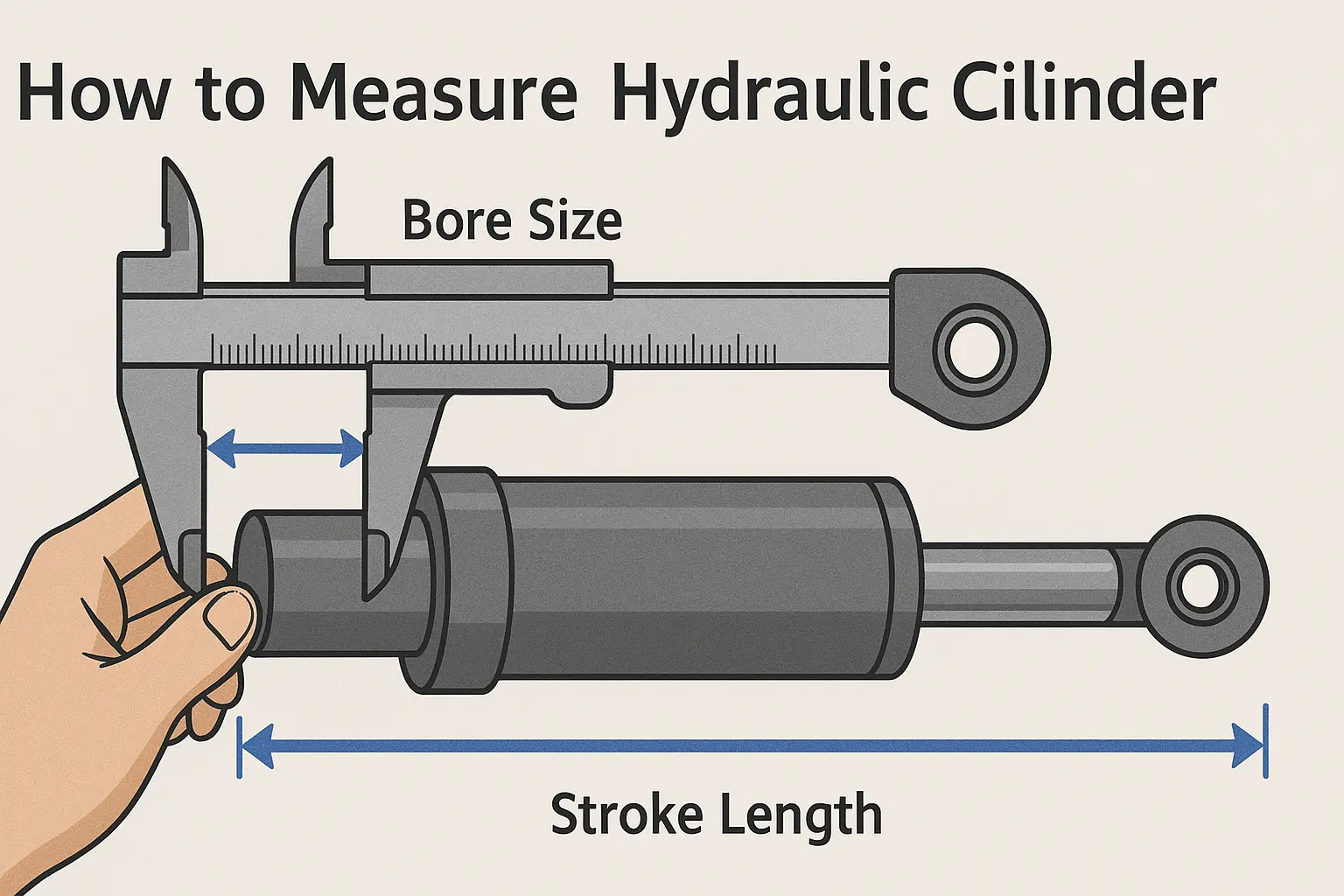

Cum se măsoară un cilindru hidraulic înainte de a comanda

Măsurarea exactă este diferența dintre o livrare de înlocuire și o expediție de retur. Înainte de a scoate un cilindru, opriți echipamentul, eliberați presiunea hidraulică și curățați cilindrul și zonele de conectare. Utilizați instrumente de măsurare calibrate pe tot parcursul.

How to Measure Hydraulic Cylinder

Cinci dimensiuni de care avem nevoie mai întâi

  • Diametrul alezajului— diametrul interior al cilindrului, măsurat în mai multe poziții pentru a verifica variația uzurii.
  • Diametrul tijei— diametrul tijei pistonului măsurat la o secțiune curată, neuzată și din direcții diferite.
  • Lungimea cursei— distanța dintre pozițiile complet retras și complet extins.
  • Lungimea totală— lungimea cilindrului în poziția de referință declarată, de obicei retrasă.
  • Tip de montare— confirmați conexiunea la ambele capete: flanșă, trunion, cap sau montare sferică.
Selecția 01 Sarcina si presiunea

Presiunea de lucru necesară, forța de împingere sau tracțiune și ciclul de funcționare.

Selecția 02 Geometrie

Alezajul, tija, cursa, dimensiunile de montare și tipul de conexiune.

Selecția 03 Condiții de funcționare

Tipul uleiului hidraulic, temperatura de funcționare, mediul de lucru, frecvența de mișcare.

03

Aplicații pentru cilindri hidraulici

Cilindrii hidraulici Raydafon sunt construiti pentru echipamentele care au nevoie de mișcare liniară controlată și forță de ridicare fiabilă, zi după zi, în condiții reale de teren.

Excavatoare și încărcătoare Buldozere și terasamente Tractoare și accesorii Combine și recoltătoare de orez Prese hidraulice Echipamente de manipulare a materialelor Mașini de producție și automatizare Utilaje miniere și grele Mașini personalizate cu scop special
04

De ce să alegeți Raydafon ca furnizor de cilindri hidraulici

Construit în funcție de desene, mostre și condiții de funcționare

În loc să forțăm o piesă de catalog în mașina dvs., pornim de la condițiile reale de lucru ale cilindrului și revenim la o specificație care se potrivește.

  • Opțiuni standard și personalizate— cilindri fabricați conform specificațiilor standard sau după desene și mostre ale clienților.
  • Selecția bazată pe aplicație— specificații ale alezajului, tijei, cursei, montajului și etanșării potrivite condițiilor reale de lucru.
  • Se concentrează asupra performanței de etanșare— configurații de etanșare alese pentru a controla scurgerile de ulei în timpul ciclurilor repetate, nu doar la prima asamblare.
  • Flexibilitate la încărcare— modele selectate în funcție de presiune, sarcină, cursă și frecvență de funcționare.
  • Alimentare unică pentru grupul motopropulsor— Raydafon furnizează de asemeneaCutie de viteze agricole, Cutie de viteze planetarăşiArborele cardanic, astfel încât mai multe componente ale sistemului de propulsie și hidraulice pot proveni de la un singur furnizor.
Raydafon factory

Solicitați o specificație a cilindrului hidraulic

Înlocuirea unui cilindru existent sau dezvoltarea unei mașini noi? Trimiteți desenul, proba, numărul piesei sau dimensiunile cheii. Raydafon va analiza cerința și va confirma configurația adecvată a cilindrului, dimensiunile de montare și specificațiile înainte de începerea producției.

View as

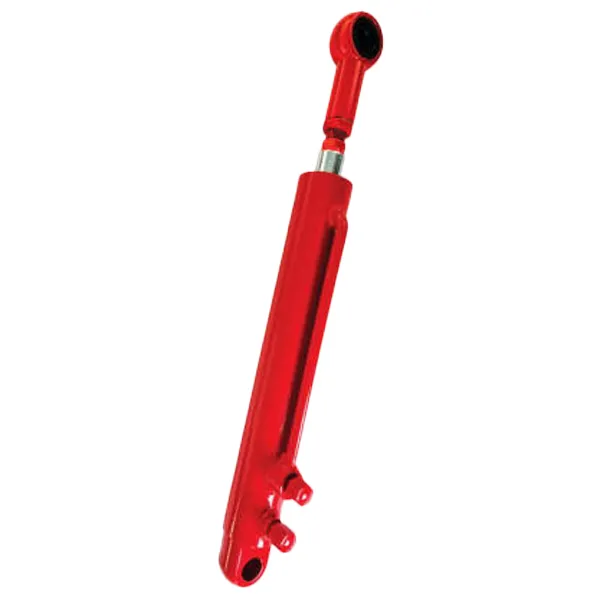

EP-YD40-245-D5 Cilindru hidraulic pentru recoltat

EP-YD40-245-D5 Cilindru hidraulic pentru recoltat

Raydafon, un producător și furnizor chinez, produce cilindrul hidraulic pentru recoltatorul EP-YD40-245-D5 intern. Este esențial pentru ridicarea și coborârea sistemului de transport al mașinilor de recoltat porumb și soia, precum și pentru întoarcerea silozului. Cu un alezaj de 40 mm și o cursă de 245 mm, poate rezista la 16 MPa de presiune. Tija pistonului cromat rezistă la uzură, în timp ce cilindrul din oțel fără sudură este durabil. Garniturile sunt rezistente la ulei și etanșe. Menținem inspecții stricte de la producție până la livrare, iar prețul este rezonabil. Bucurați-vă de funcționarea lină a mașinii de recoltat!

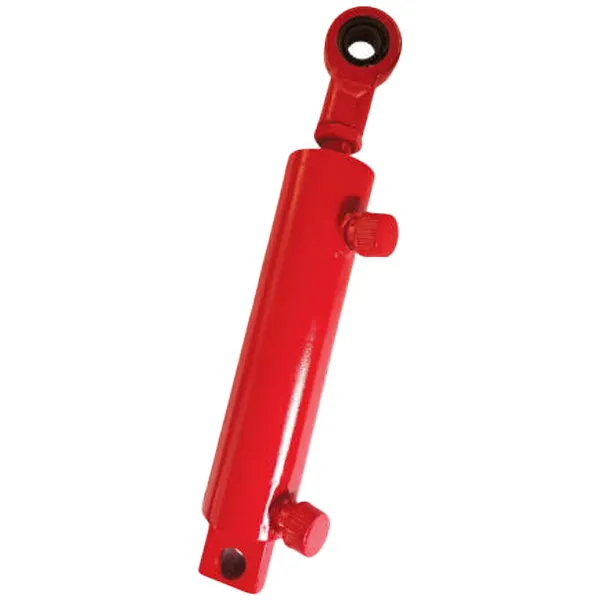

EP-YS50E-001 Cilindru hidraulic de direcție a mașinii de recoltat

EP-YS50E-001 Cilindru hidraulic de direcție a mașinii de recoltat

Raydafon, un producător și furnizor chinez, produce EP-YS50E-001 Cilindru hidraulic de direcție pentru cilindru hidraulic Harvester, special pentru direcție. Este esențial pentru întoarcerea și manevrarea recoltătoarelor de grâu și orez pe câmp. Cu un alezaj de 50 mm și o cursă de 153 mm, poate rezista la 20 MPa de presiune. Tija pistonului cromat rezistă la uzură, în timp ce cilindrul este fabricat din oțel durabil fără sudură. Garniturile sunt rezistente la ulei și la scurgeri. Monitorizăm cu atenție producția și avem prețuri adecvate. Folosiți-l pentru o direcție lină a mașinii de recoltat!
EP-YD40-270 Cilindru hidraulic de recoltat Cilindru platforma de taiere

EP-YD40-270 Cilindru hidraulic de recoltat Cilindru platforma de taiere

Raydafon, un producător și furnizor chinez, produce EP-YD40-270 Cilindru hidraulic pentru platformă de tăiere a cilindrului hidraulic Harvester EP-YD40-270. Acest cilindru este folosit pentru colector. Are un alezaj de 40 mm, cursă de 270 mm și poate rezista la 18 MPa de presiune. Tija pistonului este cromată pentru rezistență la uzură, iar cilindrul este fabricat din oțel durabil, fără sudură. Garniturile sunt rezistente la ulei și la scurgeri. Ne monitorizăm cu atenție procesul de producție și livrare și oferim un preț rezonabil. Este un însoțitor de încredere pentru capul de recoltat!

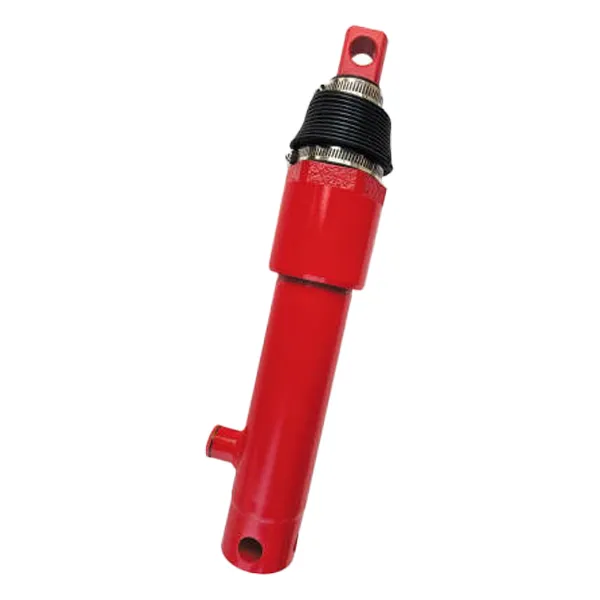

EP-HH-YG45*220 Cilindru hidraulic Harvester

EP-HH-YG45*220 Cilindru hidraulic Harvester

Raydafon, un producător și furnizor chinez, produce cilindrul hidraulic EP-HH-YG45*220 Harvester în propria noastră fabrică. Acest cilindru este utilizat în mod obișnuit în sistemele de ridicare și coborâre ale mașinilor de recoltat. Are un alezaj de 45 mm, o cursă de 220 mm și poate rezista la presiuni de până la 16 MPa. Tija pistonului cromat rezistă la uzură, iar cilindrul este fabricat din oțel durabil, fără sudură. Garniturile sunt rezistente la ulei și practic etanșe. Monitorizăm cu atenție calitatea de la producție până la livrare, iar prețul este rezonabil. Adăugarea acestei componente hidraulice la mașina de recoltat va face ca aceasta să funcționeze fără probleme!

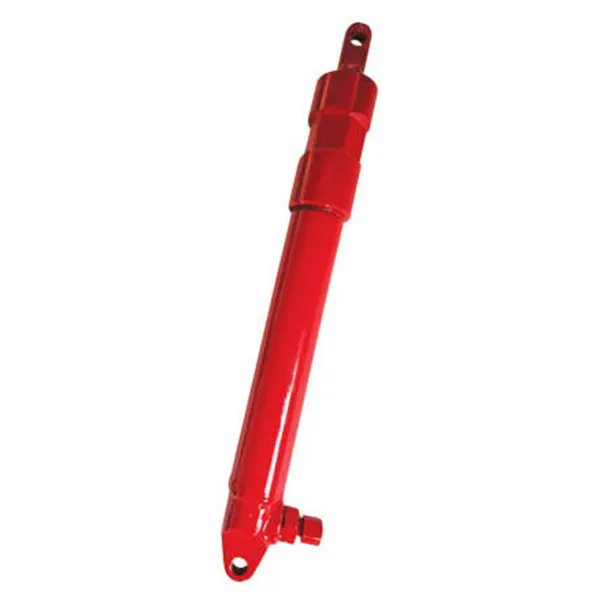

EP-YD25-001A Cilindru hidraulic pentru mașină de recoltat Cilindru pentru roată de lamelă

EP-YD25-001A Cilindru hidraulic pentru mașină de recoltat Cilindru pentru roată de lamelă

Raydafon, un producător și furnizor chinez, produce EP-YD25-001A Cilindru hidraulic pentru roată lamelă pentru recoltare EP-YD25-001A, special pentru utilizarea pe role. Are un alezaj de 25 mm, cursă de 235 mm și poate rezista la 12 MPa de presiune. Tija pistonului cromată rezistă la uzură, în timp ce cilindrul este fabricat din oțel durabil fără sudură. Garniturile sunt rezistente la ulei și la scurgeri. Monitorizăm cu atenție producția și asigurăm un preț rezonabil. Este un cilindru hidraulic de încredere și de încredere pentru mulinete pentru recoltatoare!

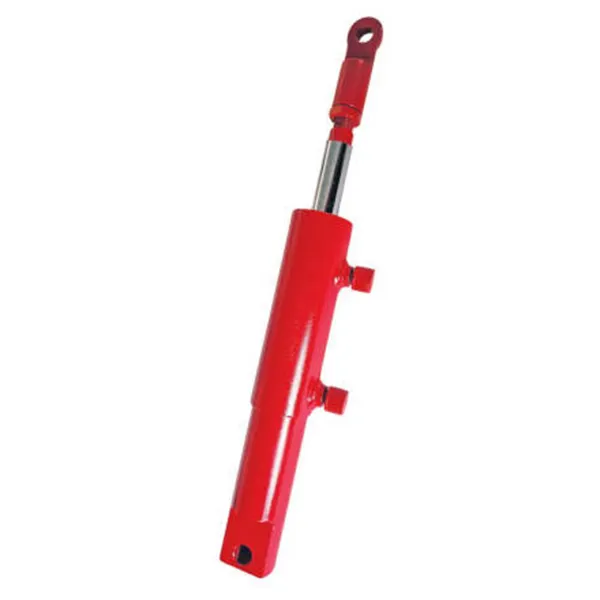

EP-YS40F Harvester Cilindru hidraulic Cilindru cu viteză infinit variabilă

EP-YS40F Harvester Cilindru hidraulic Cilindru cu viteză infinit variabilă

Raydafon, un producător și furnizor chinez, produce cilindru hidraulic EP-YS40F Harvester Cilindru cu viteză infinită variabilă cu o transmisie continuu variabilă (CVT) special pentru sistemele de transmisie a mașinii de recoltat. Cu un alezaj de 40 mm și o cursă de 65 mm, poate rezista la o presiune de funcționare de 18 MPa. Tija pistonului este cromată pentru protecție împotriva uzurii, cilindrul este fabricat din oțel fără sudură de înaltă rezistență, iar garniturile sunt rezistente la ulei și la îmbătrânire, asigurând o funcționare etanșă. Cu un control riguros al calității de la producție la inspecție, oferim un preț rezonabil. Adăugarea unei componente CVT fiabile la mașina dvs. de recoltat va asigura o funcționare lină!
În calitate de producător și furnizor de încredere Cilindru hidraulic în China, produsele noastre au trecut certificarea CE. Dacă doriți să cumpărați produse de calitate, vă rugăm să ne contactați.
