Factory Direct PTO Shaft for Tractors and Agricultural Implements

Priza de putere Raydafon — Ce facem și cum îl construim

Fabrica și experiența noastră

  • Ne concentrăm pe cercetare și dezvoltare și producția de arbori cardanici și avem o experiență profundă în sistemele de transmisie agricole.
  • Fabrica noastră proprie se află în clusterul industriei de echipamente agricole din China.
  • Controlăm întregul proces: achiziția de materiale, forjare, prelucrare, asamblare și testare.
  • Furnizăm o gamă completă de arbori cardanici pentru cositoare, motocultoare, distribuitoare de îngrășăminte, concasoare și multe altele.
  • Produsele noastre merg în Europa, America, Orientul Mijlociu, America de Sud și alte piețe agricole dezvoltate.

Focus de design: siguranță, versatilitate, durabilitate

  • Fiecare arbore de transmisie folosește țevi de oțel carbon de înaltă rezistență și furci din oțel forjat.
  • Rezistență ridicată și cuplu ridicat - stabil sub sarcini mari și operare de înaltă frecvență.
  • Oferim mai multe interfețe standard internaționale: tip italian CE, tip german WAL, standard american ASAE etc.
  • Acest lucru face ca arborii noștri să fie compatibili cu diferite mărci de mașini agricole.

Caracteristici de siguranță pe care le construim

  • Capacul de siguranță și ambreiajul de limitare a cuplului sunt standard - previne daunele cauzate de suprasarcină și rănirea personală prin blocare.
  • Unele modele de ultimă generație acceptă conectarea și extragerea rapidă - înlocuire și reparare ușoară în exterior.
  • Poziția orificiului de lubrifiere este bine proiectată, cu o structură de etanșare - extinde ciclurile de lubrifiere și reduce întreținerea zilnică.
  • Fiecare set este supus unor teste dinamice de echilibrare și rezistență la impact înainte de a părăsi fabrica - fără vibrații anormale la viteze mari.

Personalizare și aprovizionare

  • Servim producători OEM de mașini agricole și canale de vânzare cu amănuntul - cunoaștem diferențele dintre industrii.
  • Susținem personalizarea eșantionului și producția non-standard pe lot.
  • Cicluri de livrare flexibile; echipa noastră tehnică vă ajută cu selecția și potrivirea interfeței.
  • Modelele standard sunt întotdeauna în stoc și se pot expedia în aceeași zi.

Unde sunt folosiți arborii noștri PTO

  • Mașini agricole medii și mari
  • Echipamente de gradina
  • Utilaje pentru hrana animalelor

Dacă aveți o aplicație specifică,contactaţi-nepentru desene, manuale de specificații sau suport pentru testarea eșantioanelor. Vom personaliza o soluție de transmisie pentru dvs.

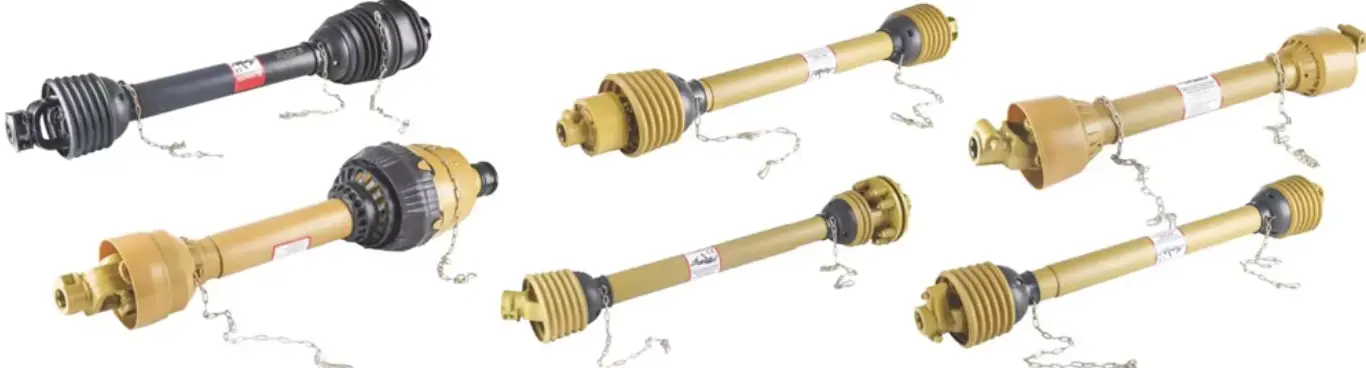

Raydafon PTO Shaft

Cum se scoate arborele cardanic din cutia de viteze

Îndepărtarea arborelui cardanic nu este complicată, dar greșit poate deteriora componentele interfeței sau poate crea pericole pentru siguranță. Iată cum vă recomandăm să o faceți.

Înainte de a începe

  • Opriți mai întâi sursa de alimentare.
  • Asigurați-vă că echipamentul este complet oprit înainte de a începe.

Verificați tipul de conexiune

  • Majoritatea arborilor de putere Raydafon folosesc o structură de blocare de siguranță.
  • Căutați un inel de reținere de tip împingere sau un zăvor lângă capătul cutiei de viteze.
  • Unele modele folosesc șuruburi - veți avea nevoie de o cheie hexagonală sau Torx.

Etape de îndepărtare

  • Apucați capacul de protecție lângă cutia de viteze și trageți-l înapoi cu atenție pentru a expune conexiunea.
  • Pentru tipul de inel de reținere a nasturii: apăsați inelul cu o mână și trageți ușor arborele cu cealaltă.
  • Pentru tipul de șurub: deșurubați șurubul de fixare, apoi trageți ușor.

La ce să fii atent

  • Nu trageți violent și nu agitați prea mult - acest lucru poate deteriora canelul angrenajului sau etanșarea lagărului.
  • Dacă interfața este ruginită și blocată, pulverizați lubrifiant pentru îndepărtarea ruginei, așteptați câteva minute, apoi încercați încet.
  • Dacă este încă dificil, utilizați un ciocan de cauciuc pentru a lovi ușor marginea carcasei de două ori pentru a o ajuta să se slăbească.

După îndepărtare

  • Verificați interfața spline pentru bavuri, uzură sau deformare.
  • Dacă găsiți o problemă, nu o instalați greu - înlocuiți mai întâi accesoriul.
  • Arborele PTO și cutiile de viteze Raydafon au interfețe standard - aliniază direcția și se întorc fără forță brută.

Dacă ați lovit o structură incertă sau un blocaj,contactați asistența tehnică Raydafon. Vă putem oferi desene structurale sau îndrumări video bazate pe modelul dvs., astfel încât să nu întârziați programele agricole.

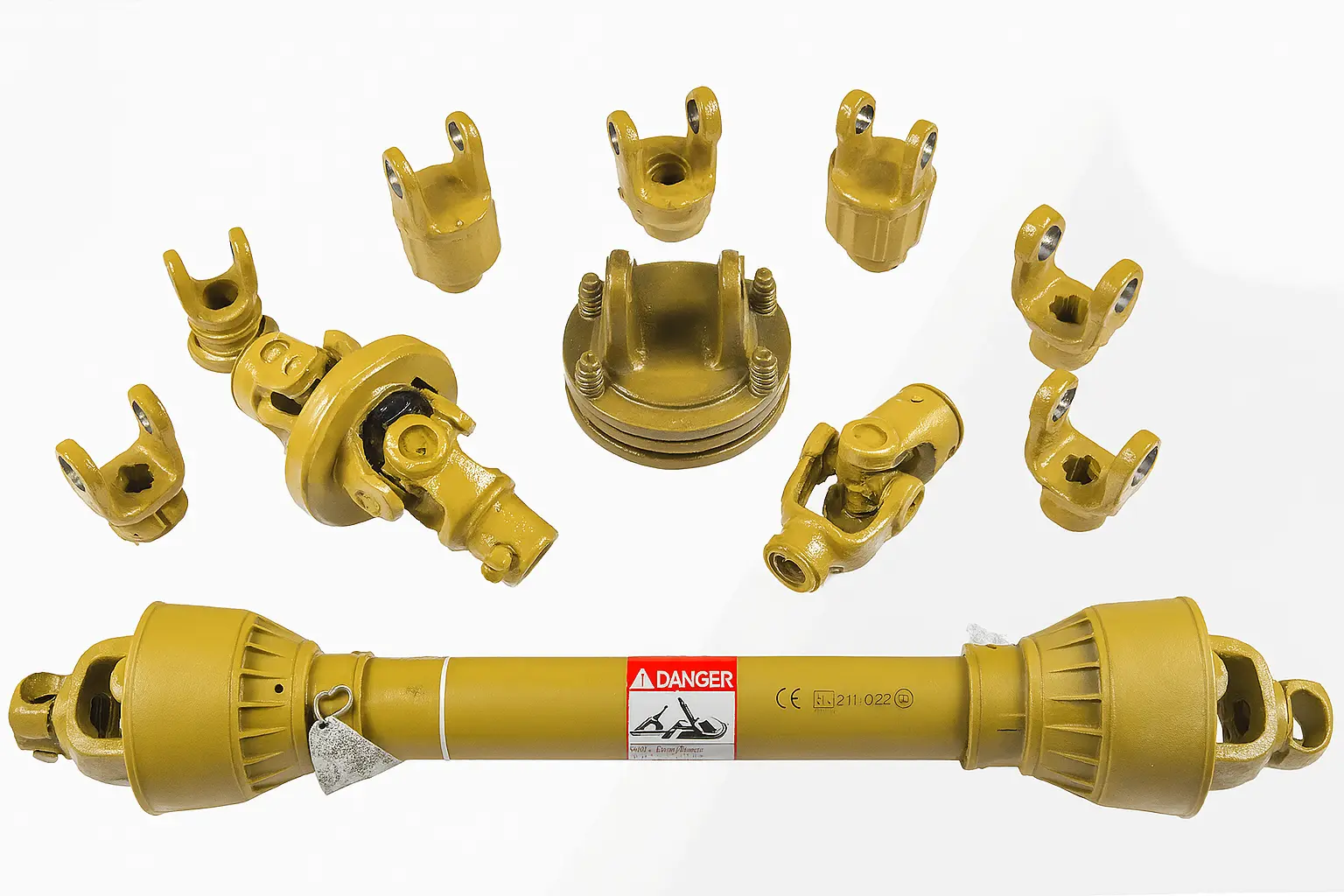

PTO shaft removal

Cum se măsoară arborele cardanic

Înainte de a înlocui sau de a personaliza un arbore de antrenare a prizei de putere, măsurarea precisă este esențială. Dimensiunea greșită afectează instalarea și poate cauza o funcționare defectuoasă sau deteriorarea echipamentului. Vă recomandăm să scoateți arborele din echipament înainte de măsurare.

1. Lungimea totală

  • Măsurați de la capăt la capăt în stare retrasă.
  • Asta înseamnă de la marginea exterioară a unei furci la marginea exterioară a celeilalte furci.
  • Nu măsurați doar lungimea tecii - aceasta este inexactă.

2. Dimensiunea splinei (conector de capăt de ieșire)

  • Specificații spline comune: 1-3/8" 6 dinți, 1-3/8" 21 dinți, 1-3/4" 20 dinți etc.
  • Utilizați un șubler pentru a măsura diametrul exterior al splinei.
  • Numărați numărul de dinți spline.
  • Conectorii Raydafon acceptă mai multe standarde internaționale pentru o andocare ușoară cu diferite mărci.

3. Diametrul conductei tip și structură

  • Partea din mijloc este de obicei un tub hexagonal, un tub stea sau un tub pătrat.
  • Aceasta determină capacitatea cuplului și raza telescopică.
  • Utilizați un șubler vernier pentru a măsura distanța dintre laturile opuse (laturile paralele pentru tuburile hexagonale, distanța dintre dinți pentru tuburile stea).
  • Înregistrați cursa telescopică totală.

4. Structura de protecție a siguranței

  • Confirmați dacă manșonul este complet.
  • Verificați dacă există inele anti-alunecare la ambele capete ale arborelui.
  • Acest lucru ajută la determinarea dacă arborele de antrenare poate fi utilizat în continuare.

Dacă nu sunteți sigur cum să măsurați sau vă faceți griji cu privire la eroarea de măsurare, faceți o fotografie și trimiteți datele echipei tehnice Raydafon. Oferim confirmare pentru desenul cotelor, recomandări de potrivire rapidă sau procesare personalizată. Tu alegi corectArborele cardanicși folosiți-l imediat după instalare fără modificări.Contactaţi-nepentru un formular gratuit de confirmare a dimensiunii sau un videoclip cu instrucțiuni.

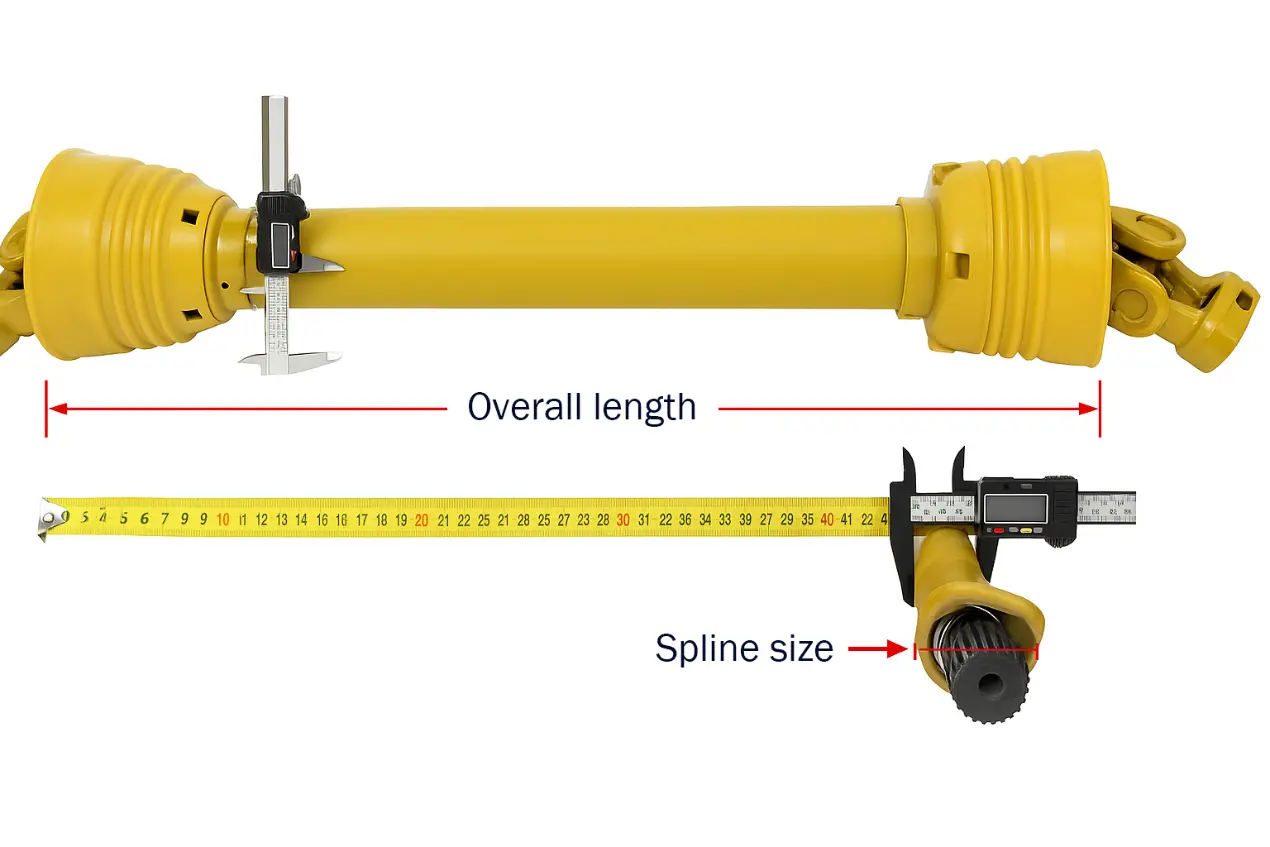

PTO shaft measurement

Despre Raydafon

Raydafon este un producător axat pe transmisie și tehnologie hidraulică. De mult deservim echipamente agricole, automatizări industriale și noi domenii energetice.

  • Situat în cureaua industrială de bază a pieselor de transmisie din China.
  • Sistem complet de lanț de aprovizionare și capabilități independente de procesare.
  • Sistem integrat din fabrică: cercetare și dezvoltare, turnare, finisare, asamblare și testare.
  • Ne menținem calitatea ca bază, livrarea ca criteriu și serviciul ca suport.
  • Oferim soluții de transmisie a energiei stabile și fiabile pentru clienții globali.

Linia noastră de produse

  • Cutii de viteze melcate de înaltă eficiență
  • Cutii de viteze planetare compacte și cu raport ridicat
  • Cilindri hidraulici pentru mașini agricole și echipamente de inginerie
  • Piese standard și personalizare non-standard — răspundem rapid și oferim soluții flexibile.

Aplicații și piețe

  • Utilaje pentru semănat și fertilizare
  • Echipament de amestecare
  • Sisteme fotovoltaice de urmărire
  • Platforme de ridicare
  • Exportat în Asia de Sud-Est, America de Sud, Europa de Est, Orientul Mijlociu și multe altele.

Fiecare lot trece mai multe runde de inspecție din fabrică: testarea cuplului, testarea etanșării, inspecția toleranței de asamblare. Fiecare produs este construit pentru a „funcționa stabil și a fi livrat la timp”.

Dacă sunteți în căutarea unei fabrici și furnizori de cutii de viteze și piese hidraulice chinezești de încredere, Raydafon este un partener pe care nu-l puteți rata. Salutăm clienții globali să discute despre cooperarea cu desene și mostre. Ajutăm clienții să construiască sisteme mecanice eficiente și durabile, cu prețuri competitive, tehnologie profesională și livrare stabilă continuă.

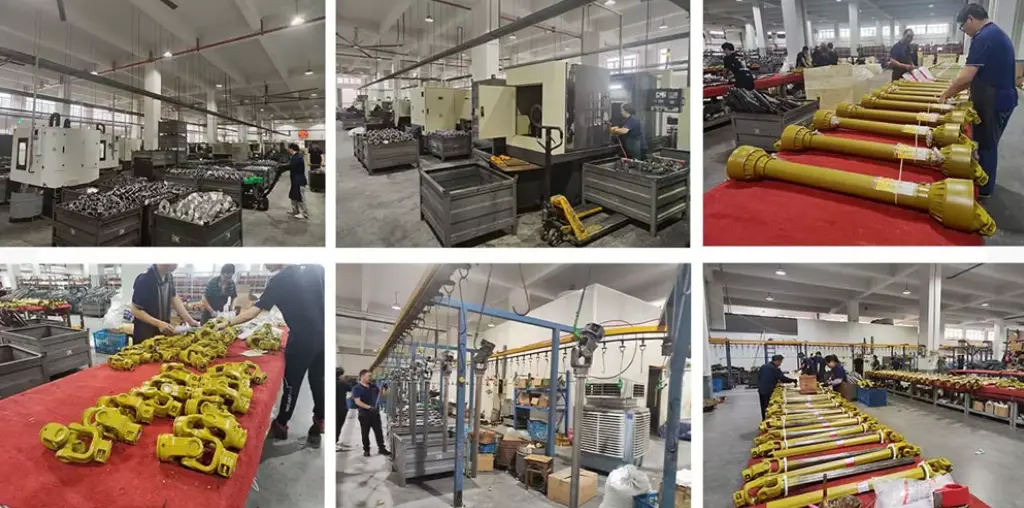

Raydafon factory

View as

Arborele cardanic pentru presa de balotat rotunzi Krone

Arborele cardanic pentru presa de balotat rotunzi Krone

Acoperire arbore cardanic presa de balotat rotunzi Krone KR100/125/155/130/160, 1500/1800, 1500V/1250 MC si 1250/1550. Opțiunile de dimensiune 4 standard și dimensiunea 4 CV utilizează un arbore 1210 cu 1.375-6 caneluri. Dimensiunea 6 CV este disponibilă pentru versiunile 1500/1800 și 1250/1500 selectate; 1500V/1250 MC folosește 2380 sau 2480 CV cu 1.375-6. Opțiunile de ambreiaj includ FT34 la 1.000 N·m, FT32 la 1.000 N·m, FT42 la 1.450 N·m, decupaj K64/2 la 1.050 sau 1.500 N·m și FF1 la 1.000 N·m. Numerele piesei de bază CV sunt 71R4121UCW07000 pentru CAT3/540 și 71R6121UCW07000 pentru CAT4/540, ambele 1.375-6. MOQ, personalizarea și timpul de livrare sunt cotate pe comandă după ce modelul presei și configurația arborelui existent sunt confirmate.
Arborele cardanic pentru prese de balotat rotunzi Case IH

Arborele cardanic pentru prese de balotat rotunzi Case IH

Arborele cardanic pentru presa de balotat rotunzi Case IH — acoperă RB444, RB454, RB455A, RB464, RB554 și RB564, plus variantele RB454 Silage și RB454 Rotor Cutter. Transmisii cu viteză constantă CAT4 și CAT5 cu ambreiaj cu frecare; spline de intrare 1.375-6 sau 1.375-21 in functie de tractor; necesar de putere 40–100 CP (30–75 kW). Referințe cuplului ambreiajului de la 1.000 N·m (CAT3/S4) la 1.800 N·m (CAT4/S6). Trimiteți modelul dvs. de balotat și canelul prizei de putere a tractorului - vă confirmăm categoria transmisiei, cuplul ambreiajului și lungimea arborelui și returnăm o ofertă din fabrică în 24 de ore.
Arborele cardanic pentru mașini de balotat pătrate New Holland modele 900

Arborele cardanic pentru mașini de balotat pătrate New Holland modele 900

Acest arbore cardanic pentru mașinile de balotat pătrate New Holland 900, construit cu atenție de Raydafon, este proiectat pentru presa de balotat pătrată New Holland seria 900. Adoptă structura solidă a tubului de lămâie și este echipat cu interfață standard Z6 spline de 1-3/8" la ambele capete pentru a asigura o transmisie lină și eficientă a puterii și o potrivire perfectă pentru echipamentul dvs. Ca producător profesionist și furnizor de încredere din China, furnizăm direct din fabrică pentru a vă oferi produse de calitate excelentă și prețuri competitive pentru a asigura operațiuni de balotare fără probleme.
Arborele cardanic pentru prese de balotat pătrate New Holland BigBaler 330 340

Arborele cardanic pentru prese de balotat pătrate New Holland BigBaler 330 340

Ca producător și furnizor binecunoscut în China, Raydafon a construit cu atenție acest arbore cardanic pentru presele de balotat pătrate New Holland BigBaler 330 340 în propria fabrică! Folosește un arbore de oțel aliat 40Cr de înaltă rezistență, cu o articulație universală în cruce dublă sigilată, o sarcină de cuplu de 3500 Nm și este compatibil cu o interfață de viteză de 540/1000 rpm. Produsul se potrivește cu interfața de putere a presei de balotat New Holland 330/340, iar instalarea este convenabilă și stabilă. Ca fabrică sursă, Raydafon vă oferă soluții de transmisie fiabile la un preț accesibil, făcând operațiunile de balotare mai eficiente!
Arborele cardanic pentru discuri New Holland

Arborele cardanic pentru discuri New Holland

În calitate de producător profesionist profund implicat în domeniul transmisiei agricole din China, Raydafon a personalizat arborele cardanic pentru discurile de tuns iarbă New Holland. Utilizează un arbore din oțel aliat de înaltă rezistență cu rulmenți cu role conice pe două rânduri, care pot suporta un cuplu de 3200 Nm și se pot adapta la interfața de putere a gamei complete de mașini de tuns iarba New Holland. Suprafața acestui produs este tratată cu trei straturi de pulverizare nano-ceramică, iar rezistența la coroziune este cu 60% mai mare decât cea a proceselor tradiționale. Deoarece este furnizat direct de fabrică, prețul Raydafon este cu 25% mai mic decât cel al mărcilor europene și poate oferi, de asemenea, servicii de personalizare non-standard, făcându-l o alegere rentabilă pentru fermele de modernizare a echipamentelor de cosit.
Priza de putere cu ambreiaj cu alunecare pentru mașina de tuns iarbă 1340

Priza de putere cu ambreiaj cu alunecare pentru mașina de tuns iarbă 1340

Arborele cardanic cu ambreiaj glisant de schimb pentru mașina de tuns iarbă 1340 / Hesston 1340 și 1345. Ansamblul CV dublu 55N înlocuiește o articulație CV de 80 de grade pe partea tractorului și o articulație CV de 50 de grade pe partea discului. Conexiunea tractorului este de obicei 1.375-21; Conexiunea utilajului este o clemă rotundă de 1,50"; construcția folosește capete cu 6 caneluri de 1-3/8". Ambreiajul cu frecare cu plăci duble este setat la un cuplu de alunecare de 2.800 N·m și se cuplează din nou după suprasarcină. Numerele de piesă 14656849, 82-14656849 și 83-14656849 sunt listate pentru asamblarea completă, jumătate de utilaj și jumătate de tractor. Compatibilitatea include Hesston 1340/1345, selectați CaseIH 8312, Massey Ferguson PTD 12 și New Idea 5512. MOQ-ul, personalizarea și timpul de livrare sunt cotate pentru fiecare comandă după ce numărul piesei și dimensiunea conexiunii sunt confirmate.
În calitate de producător și furnizor de încredere Arborele cardanic în China, produsele noastre au trecut certificarea CE. Dacă doriți să cumpărați produse de calitate, vă rugăm să ne contactați.
