Roata melcat din alama
  • Roata melcat din alamaRoata melcat din alama
  • Roata melcat din alamaRoata melcat din alama

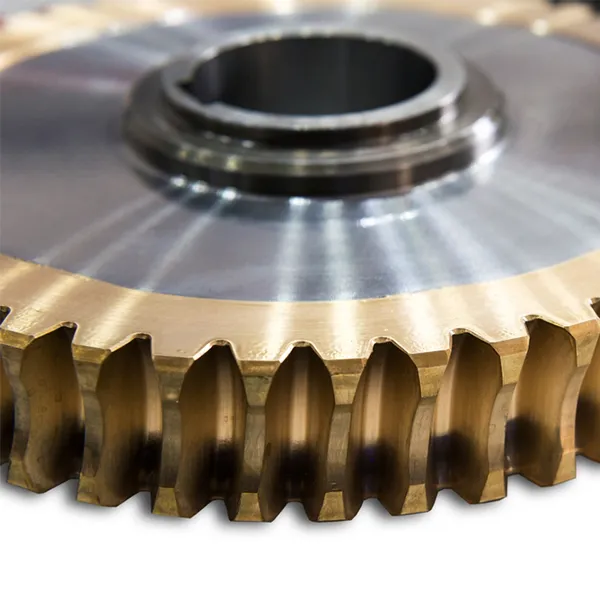

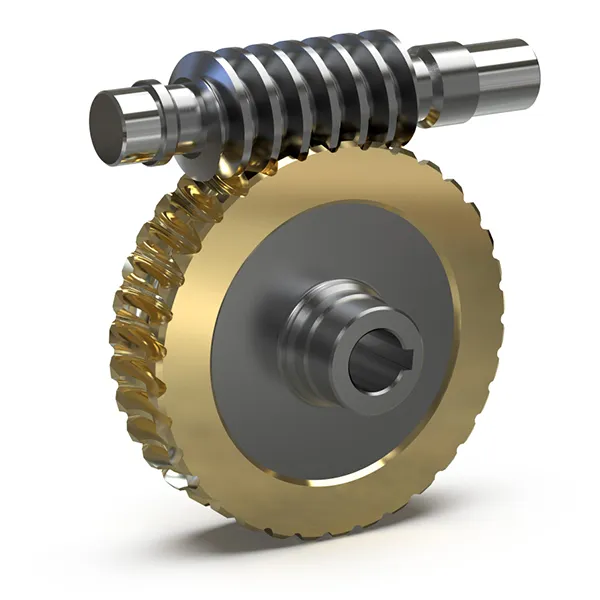

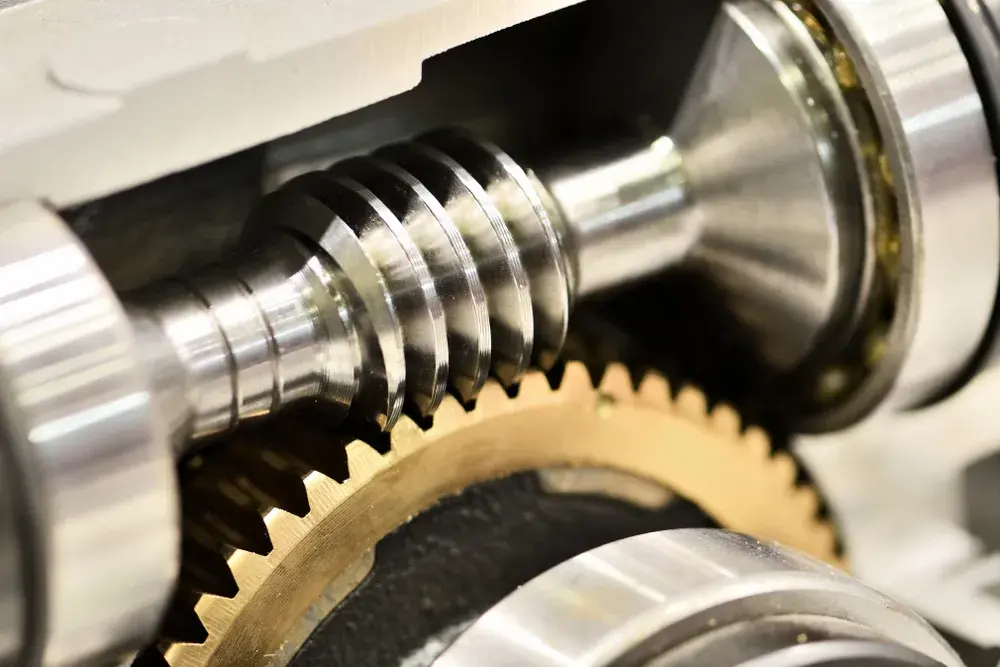

Roata melcat din alama

Raydafon este un producător și furnizor OEM din China de roți melcate din alamă pentru transmisii cu angrenaje melcate în mașini de inginerie, echipamente metalurgice, dispozitive medicale, construcții navale și depozitare automată. Producția standard utilizează bronz de staniu ZCuSn10Pb1, duritate HB≥80, rezistență la uzură cu aproximativ 30% mai mare decât alama obișnuită. Angrenajul este procesat prin cinci etape de precizie - turnare, strunjire brută, strunjire fină, frezare și șlefuire - atingând rugozitatea suprafeței dintelui Ra≤1,6μm și eroarea de angrenare sub 0,05 mm cu melcul potrivit. Eficiența transmisiei este cu aproximativ 15% mai mare decât standardul național, iar performanța de auto-lubrifiere reduce dependența de ulei. Testul de funcționare continuu de 5000 de ore arată rata de uzură sub 0,01 mm la 100 de ore. Eșantion standard: modul 0,5, 20 dinți, diametrul dinților 11,2 mm, înălțime 12 mm, diametru exterior 11 mm, alezaj 4 mm, greutate 16 g. Modul personalizat, numărul dinților, diametrul exterior de la 50 mm la 300 mm și calitatea materialului sunt acceptate. Livrarea este de aproximativ 15 zile pentru comenzile standard. Trimiteți desenul, calitatea materialului, cantitatea și portul de destinație pentru o cotație rapidă.
Producător de roți melcate din alamă OEM din China

Producător de roți melcate din alamă pentru transmisii cu angrenaje melcate în echipamente de inginerie, medicale și de construcții navale

Raydafon este un producător și furnizor direct din fabrică din China de roți melcate din alamă. Această roată melc din alamă folosește bronz de staniu ZCuSn10Pb1 cu duritate HB≥80 și rezistență la uzură cu aproximativ 30% mai mare decât alama obișnuită. Este procesat prin cinci etape de precizie - turnare, strunjire brută, strunjire fină, frezare și șlefuire - atingând rugozitatea suprafeței dintelui Ra≤1,6μm și eroarea de plasare sub 0,05 mm cu viermele potrivit. Eficiența transmisiei este cu aproximativ 15% mai mare decât standardul național, iar un test de funcționare continuă de 5000 de ore arată rata de uzură sub 0,01 mm la 100 de ore. Aplicațiile includ rotirea excavatorului, ridicarea stivuitorului, transmisia cu role laminoare, cadre rotative pentru scaner CT, reglarea scaunelor dentare, ridicarea macaralei pe punte și stivuitoare automate pentru depozit. Modul personalizat, numărul dinților și diametrul exterior de la 50 mm la 300 mm sunt acceptate. Trimiteți desenul, calitatea materialului, cantitatea și portul de destinație pentru a solicita o cotație.

HB≥80Duritate
Ra≤1,6μmSuprafața dintelui
<0,05 mmEroare de plasare
+15%Eficiență vs standard național
15 zileLivrare standard

Material, precizie și avantaje de autolubrificare

Raydafon produce această roată melcat din alamă folosind bronzul de staniu ZCuSn10Pb1. În comparație cu alama obișnuită, acest aliaj oferă o duritate mai mare, o rezistență mai bună la uzură și o performanță mai stabilă sub sarcină continuă. Procesul de producție în cinci etape controlează atât geometria dintelui, cât și finisarea suprafeței, ceea ce este important pentru o îmbinare lină cu arborele melcat.

Pasul 1 - Turnare

Bronzul de staniu ZCuSn10Pb1 este turnat în semifabricate cu structură de cereale controlată pentru duritate stabilă.

Pasul 2 — strunjire aspră și fină

Diametrul exterior, alezajul, treapta și fețele sunt rotite la toleranță înainte de tăierea angrenajului.

Pasul 3 - Hobbing

Profilul dintelui elicoidal este tăiat pentru a se potrivi cu arborele melcat, cu numărul dinților și modulul controlate pe desen.

Pasul 4 - Măcinare

Suprafața dintelui este măcinată la Ra≤1,6μm și eroarea de plasare cu viermele este menținută sub 0,05 mm.

Pasul 5 — Inspecție și ambalare

Se verifică duritatea, dimensiunea și ochiurile de plasă. Înainte de ambalare se aplică ulei antirugină și ambalaj protector.

Pentru cumpărătorii care își aprovizionează piesele de viteză și transmisie aferente, consultați integralEchipament de preciziecategorie, celAngrenaj melcat și ax melcatpagina, iarDuplex Worm Gearpagină.

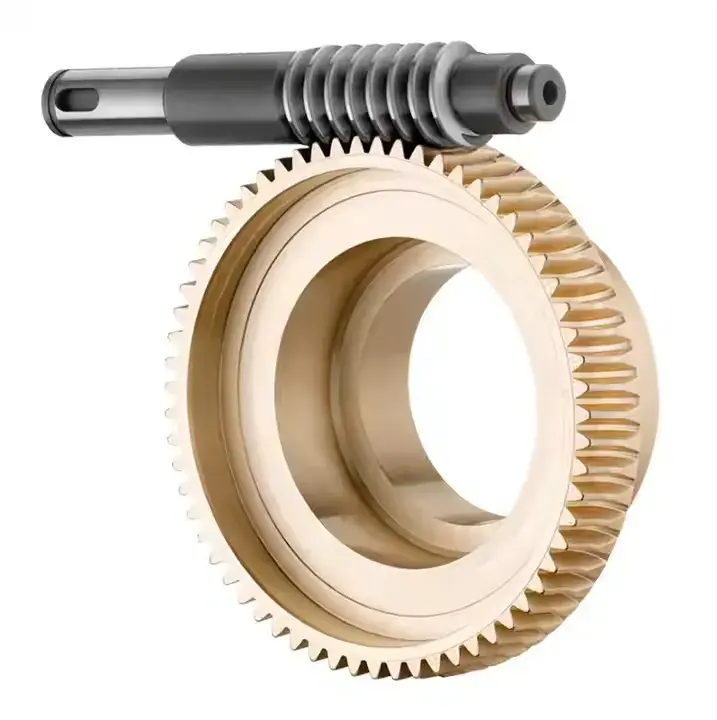

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment
Roată melc din alamă produsă din bronz de staniu ZCuSn10Pb1

Specificații standard și dimensiuni

Tabelele de mai jos prezintă specificațiile standard ale eșantionului, dimensiunea roții melcate și dimensiunea axului angrenajului melcat corespunzătoare. Modul personalizat, numărul dinților, diametrul exterior de la 50 mm la 300 mm, alezajul și calitatea materialului sunt acceptate pentru proiectele OEM.

Specificații standard

Articol Valoare
Material Alama (ZCuSn10Pb1 bronz staniu)
Culoare Galben
Modul 0.5
Greutate 16 g

Dimensiunea roții vierme

Articol Valoare
Dintii 20
Diametrul dintilor 11,2 mm
Înălţime 12 mm / 0,47 inchi
Diametrul exterior 11 mm / 0,43 inchi
Diametrul gaurii 4 mm / 0,16 inchi
Dimensiunea pasului 9 × 7 mm / 0,35 × 0,27 inchi (Diametru × H)
Dimensiunea totală 12 × 11 × 4 mm / 0,47 × 0,39 × 0,12 inchi (H × OD × ID)

Dimensiunea arborelui angrenajului melcat

Articol Valoare
Înălţime 20 mm / 0,79 inchi
Diametrul exterior 9,8 mm / 0,39 inchi
Diametrul interior 3,17 mm / 0,12 inchi
Dimensiune 20 × 9,8 × 3,17 mm / 0,79 × 0,39 × 0,12 inchi (H × OD × ID)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
Referință dimensională pentru roata melcat standard din alamă

Aplicații în mașini de inginerie, echipamente medicale și construcții navale

Mașini de inginerie

Mecanismele de rotire ale excavatorului se bazează pe acesta pentru a gestiona cuplul de sarcină mare și pentru a menține pornirea și oprirea lin a plăcii rotative în condiții de noroi. Sistemele de ridicare cu stivuitoare îl folosesc pentru ridicarea precisă la sarcini de 3 tone, fără scuturare.

Echipamente metalurgice

Transmisia cu role de laminor menține funcționarea stabilă la 250°C, susținând grosimea uniformă a plăcilor de oțel. Dispozitivele de înclinare a gurii din oțel folosesc proprietățile sale de autolubrifiere pentru a evita contaminarea cu ulei a oțelului topit.

Echipament medical

Cadrele rotative ale scanerului CT rulează sub 45 dB cu această roată melcat din alamă, care acceptă imagini clare. Reglajele scaunului de tratament dentar realizează ridicarea și coborârea cu precizie de 0,5 mm.

Constructii navale

Mecanismele de ridicare a macaralei de punte rezistă la coroziune cu pulverizare de sare și tot nu alunecă după 500 de ore de testare cu pulverizare salină. Sistemele de conducere a navei mențin un control precis al direcției în vânt și valuri.

Depozitare automată

Sistemele de ridicare a stivuitorului efectuează 20 de acțiuni pe minut cu o eroare de poziționare care nu depășește 1 mm. Dispozitivele de direcție ale liniilor de sortare gestionează schimbările de direcție de mare viteză fără blocaje de pachete.

Textile și ambalaje

Echipamentele textile și de ambalare beneficiază de transmisie stabilă a puterii, auto-ungere și consum redus de energie în timpul schimburilor lungi și continue.

Pentru componentele de transmisie aferente, consultațiScrew Gearcategorie și celAngrenaj conicpagină.

Dovezi de calitate, testare și suport pentru export

Înregistrări de material și duritate

ZCuSn10Pb1 grad de bronz de staniu, duritatea HB≥80 și înregistrările pentru tratament termic sau turnare pot fi furnizate cu transporturi în vrac.

Inspecția profilului și dimensional al dintelui

Modulul, numărul dinților, diametrul dinților, diametrul exterior, dimensiunile alezajului și treapta sunt inspectate în funcție de desenul sau eșantionul comandat.

Mesh-ul și verificarea zgomotului

Fiecare lot este verificat pentru o eroare de plasare sub 0,05 mm cu viermele potrivit, rotație lină și zgomot redus de rulare.

Ambalare de export

Angrenajele sunt ambalate cu ulei anti-rugină și ambalaj protector. Comenzile în vrac pot fi paletizate și legate pentru transport maritim, aerian sau livrare expres.

Proces personalizat de comandă OEM

Pasul 01 Trimiteți detaliile aplicației

Furnizați modul, numărul dinților, diametrul exterior, alezajul, dimensiunea treptei, calitatea materialului, cantitatea și portul de destinație.

Pasul 02 Desen sau revizuire a mostrei

Raydafon examinează desenul OEM sau eșantionul fizic și confirmă specificațiile și selecția materialului.

Pasul 03 Eșantion și aprobare

Pentru proiecte personalizate, Raydafon produce o mostră pentru confirmarea cumpărătorului înainte de producția în vrac.

Pasul 04 Productie si cotatie

După aprobare, Raydafon oferă o ofertă FOB Ningbo, program de producție și detalii de ambalare.

Întrebări frecvente

Ce este o roată melcat din alamă?

O roată melcat din alamă este partea roții a unui angrenaj melcat, care se îmbină cu un arbore melcat pentru a transmite mișcarea și cuplul la un unghi de 90°. Aliajele de alamă și bronz sunt utilizate deoarece oferă frecare scăzută, rezistență bună la uzură și proprietăți de auto-lubrifiere atunci când sunt asociate cu un melc de oțel călit.

Ce material folosește Raydafon?

Producția standard Raydafon utilizează bronz de staniu ZCuSn10Pb1 cu duritate HB≥80 și rezistență la uzură cu aproximativ 30% mai mare decât alama obișnuită. Alte clase de bronz sau alamă pot fi utilizate la cerere, în funcție de sarcină, viteză și mediu.

Ce precizie și eficiență se poate obține?

Angrenajul este procesat prin cinci etape de precizie - turnare, strunjire brută, strunjire fină, frezare și șlefuire - atingând rugozitatea suprafeței dintelui Ra≤1,6μm și eroarea de angrenare sub 0,05 mm cu melcul potrivit. Eficiența transmisiei este cu aproximativ 15% mai mare decât standardul național, iar un test de funcționare continuă de 5000 de ore arată rata de uzură sub 0,01 mm la 100 de ore.

Care este dimensiunea standard a eșantionului?

Eșantion standard: modul 0,5, 20 dinți, diametrul dinților 11,2 mm, înălțime 12 mm, diametru exterior 11 mm, alezaj 4 mm, greutate 16 g. Arborele angrenajului melcat potrivit: înălțime 20 mm, diametru exterior 9,8 mm, diametru interior 3,17 mm. Modul personalizat, numărul dinților, diametrul exterior 50-300 mm și alezajul sunt acceptate.

Care sunt principalele aplicații?

Aplicațiile includ mecanisme de rotire a excavatoarelor, sisteme de ridicare a stivuitoarelor, transmisie cu role de laminoare, dispozitive de înclinare a gurii de oțel, cadre rotative pentru scaner CT, reglarea scaunelor dentare, rularea macaralei de punte, sistemele de direcție a navelor, stivuitoarele automate pentru depozite și dispozitivele de direcție ale liniilor de sortare.

Ce informații sunt necesare pentru o cotație?

Trimiteți detalii despre desen sau eșantion, modul, numărul dinților, diametrul exterior, alezajul, calitatea materialului, cantitatea și portul de destinație. Raydafon va răspunde cu o ofertă FOB Ningbo și un termen de livrare.

Care este timpul de livrare?

Comenzile standard sunt expediate în aproximativ 15 zile de la confirmarea comenzii. Comenzile personalizate sau în vrac depind de complexitatea desenului și de cantitate. Raydafon oferă un program actualizat după aprobarea desenului.

Sunteți gata să achiziționați roți melcate personalizate din alamă?

Trimiteți desenul sau detaliile eșantionului, modulul, numărul dinților, diametrul exterior, alezajul, calitatea materialului, cantitatea de comandă și portul de destinație. Raydafon va confirma specificația, va produce un eșantion dacă este necesar, apoi va furniza o ofertă FOB Ningbo cu termenul de livrare și detaliile de ambalare.
