Angrenaj elicoidal din plastic

Raydafon modelează roți dințate elicoidale din plastic personalizate în POM și nailon la propria fabrică din Ningbo, China. Sculele standard acoperă modulul M0.1–M2.0, alezaje de la Ø1,40 mm până la Ø3,05 mm, diametre exterioare Ø10–Ø50 mm (până la Ø120 mm la sculele personalizate) și lățimi ale feței 2,0–10,0 mm, cu un interval de temperatură de lucru de la -30 °C la +100 °C. Deoarece forma dintelui este produsă în matrița de injecție, mai degrabă decât tăiată, unghiul elicei și profilul rămân consecvente pe tot lotul, iar angrenajele funcționează auto-lubrifiante și silențioase - zgomotul măsurat este cu aproximativ 20% mai mic decât transmisiile echivalente cu roți dintate drepte din aceeași aplicație. Calitățile umplute cu sticlă sunt disponibile acolo unde este nevoie de un cuplu sau o rigiditate mai mare, iar angrenajele din plastic prelucrate sau din metal sunt cotate acolo unde plasticul turnat nu poate îndeplini obligația. Trimiteți desenul sau detaliile eșantionului pentru o verificare a sculelor și o ofertă în termen de 24 de ore.

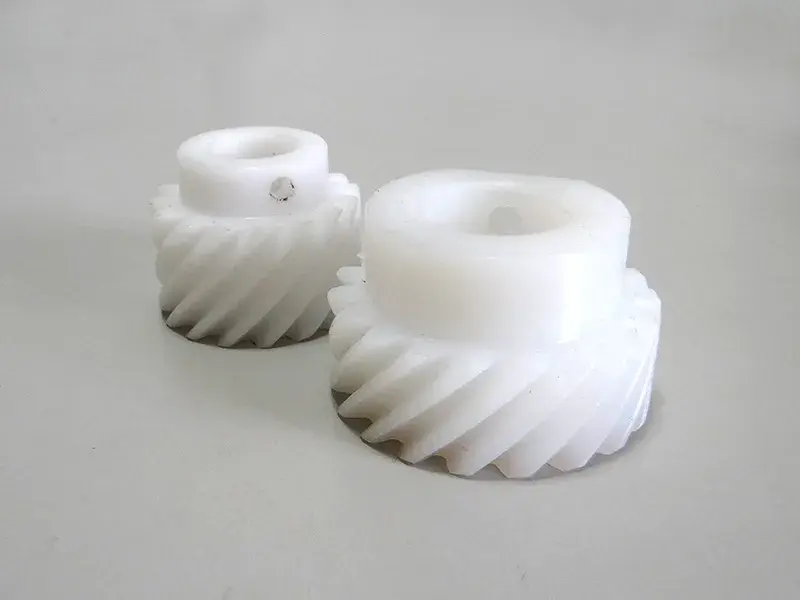

Angrenaj elicoidal din plastic - POM și nailon, de la M0.1 la M2.0

Roți dințate elicoidale turnate prin injecție pentru transmisii mici care necesită funcționare silențioasă, fără lubrifiere și greutate redusă. Sculele standard acoperă modulele M0,1–M2,0, alezaje de la Ø1,40 până la Ø3,05 mm, diametre exterioare Ø10–Ø50 mm și lățimi ale feței 2,0–10,0 mm, cu geometria dintelui turnat în loc de dinți tăiați – astfel încât consistența dinte la dinte se menține pe întregul lot.

  • M0.1–M2.0Gama de module standard
  • Ø1,40–3,05Gama de alezaj standard
  • Ø10–50Gama diametrului exterior (mm)
  • -30 până la +100Temperatura de lucru (°C)

Producător de angrenaje elicoidale din plastic din China - angrenaje elicoidale personalizate POM și nailon

Raydafon modelează roți dințate elicoidale din plastic în propria fabrică din Ningbo, China, pentru OEM care au nevoie de un angrenaj silențios, auto-lubrifiant, mai degrabă decât unul tăiat din oțel. Dinții angrenajului sunt formați în matrița de injecție, astfel încât unghiul spiralei, profilul și poziția alezajului sunt fixate de unealtă mai degrabă decât de o etapă ulterioară de prelucrare - motiv pentru care forma dinților de la lot la lot rămâne constantă și de ce costul unitar scade odată ce instrumentul funcționează. Cumpărătorii tipici sunt constructorii de mașini mici, producătorii de echipamente medicale și de laborator, producătorii de aparate și pompe și oricine înlocuiește o pereche de angrenaje metalice lubrifiate cu una din plastic care nu necesită întreținere.

Sculele standard sunt calea cea mai rapidă și mai ieftină: trimiteți modulul, numărul de dinți, unghiul elicei, alezajul și lățimea feței, iar dacă matrița există, cotăm din sculele stoc. Acolo unde geometria este nouă, construim instrumentul și modelăm desenul dumneavoastră. Produsele înrudite din același atelier includangrenaj elicoidalGama de metal pentru un cuplu mai mare, completunelte din plasticlinie în pinten, vierme și forme interne șiroți dințate dreptedacă unitatea dumneavoastră nu are nevoie de suprapunere elicoidală.

Specificații

  • Tip de produsAngrenaj elicoidal (turnat prin injecție)
  • Modul standardM0.1 – M2.0
  • MaterialPoliacetal (POM) / Nylon, calități umplute cu sticlă la cerere
  • Alezaj standardØ1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm
  • Diametrul exteriorØ10,0 – Ø50,0 mm, până la Ø120 mm pe scule personalizate
  • Lățimea feței (L)2,0 – 10,0 mm
  • Temperatura de lucru-30 °C până la +100 °C
  • LubrifiereAuto-lubrifiant, nu este necesară grăsime în regim normal
  • PersonalizareModul la M3.0, număr de dinți, unghi elice, alezaj, butuc, canal de cheie, culoare

Specificație standard. Alezajul, diametrul exterior și lățimea feței sunt flexibile în intervalele afișate - spuneți-ne valorile de care aveți nevoie.

Tip Modul Material plictisit Diametrul exterior Lățimea feței (L)
Angrenaj elicoidal M0.1 – M2.0 Poliacetal (POM) / Nailon Ø1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm (flexibil) Ø10,0 – Ø50,0 mm (flexibil) 2,0 – 10,0 mm (flexibil)

Toleranță și capacitate:angrenajele din plastic turnate au o bandă de toleranță mai largă decât angrenajele din metal tăiate, iar cifrele exacte depind de modul, grosimea peretelui și calitatea materialului. Vă rugăm să precizați jocul și toleranța la distanța centrală de care aveți nevoie asamblarea dvs. în faza de ofertă - vom confirma ce poate ține sculele sau vă vom recomanda un angrenaj tăiat dacă plasticul nu îl poate îndeplini.

POM sau nailon: alegerea materialului potrivit

Poliacetal (POM)

Alegerea implicită pentru angrenajele mici de precizie. Frecare scăzută, rigiditate ridicată și dimensiuni foarte stabile în condiții de umiditate, ceea ce menține distanța dintre centre și jocul previzibil. Cel mai bun pentru transmisii cu funcționare continuă și pentru ansambluri în care angrenajul trebuie să mențină toleranță peste luni de zile.

Nailon (PA)

Mai dur și mai tolerant la impact decât POM, cu o amortizare mai bună a șocurilor și vibrațiilor, dar absoarbe umiditatea și își schimbă ușor dimensiunea odată cu umiditatea. Potrivit pentru acționări intermitente, încărcate la impact sau cu vibrații mari, mai degrabă decât poziționării cu toleranță strânsă.

Clase umplute cu sticla

Adăugarea fibrei de sticlă crește rezistența și rigiditatea pentru un cuplu mai mare și îmbunătățește rezistența la fluaj la temperaturi ridicate, dar crește uzura mucegaiului și reduce ușor amortizarea naturală. Vă vom sfătui cu privire la nota și durata de viață așteptată pentru serviciul dumneavoastră.

Dacă cerința dvs. de cuplu depășește ceea ce poate transporta plasticul turnat, răspunsul sincer este un angrenaj tăiat - vedețiangrenaj dreptși gama de angrenaje elicoidale din metal. Preferăm să cotăm piesa potrivită decât să vindem un angrenaj din plastic care nu funcționează.

Detaliu produs

Fotografiile de mai jos prezintă angrenajele noastre elicoidale din plastic turnat: forma dintelui, finisajul butucului și alezajului și setul de angrenaje asamblat.

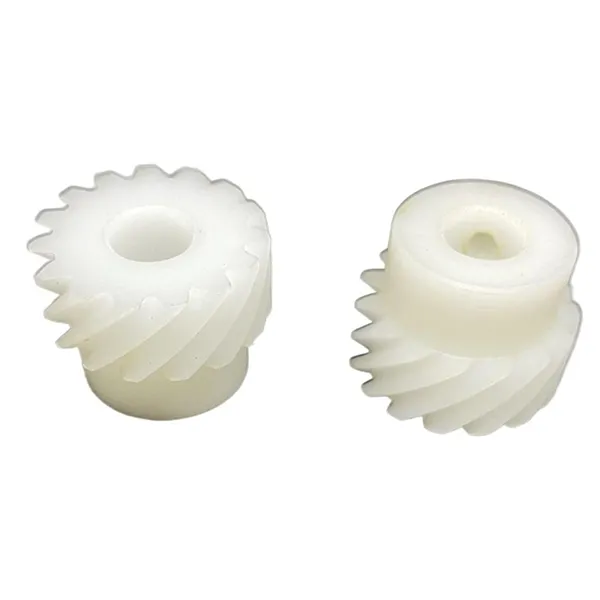

Injection moulded plastic helical gear showing helix angle, tooth form and bore
Angrenaj elicoidal din plastic turnat - unghi elicoidal, formă de dinte și alezaj finit.

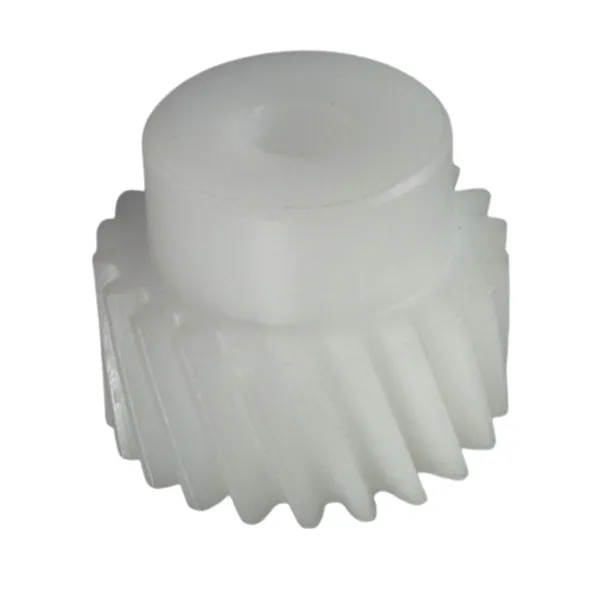

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
Angrenaj elicoidal POM standard cu butuc și alezaj de precizie.

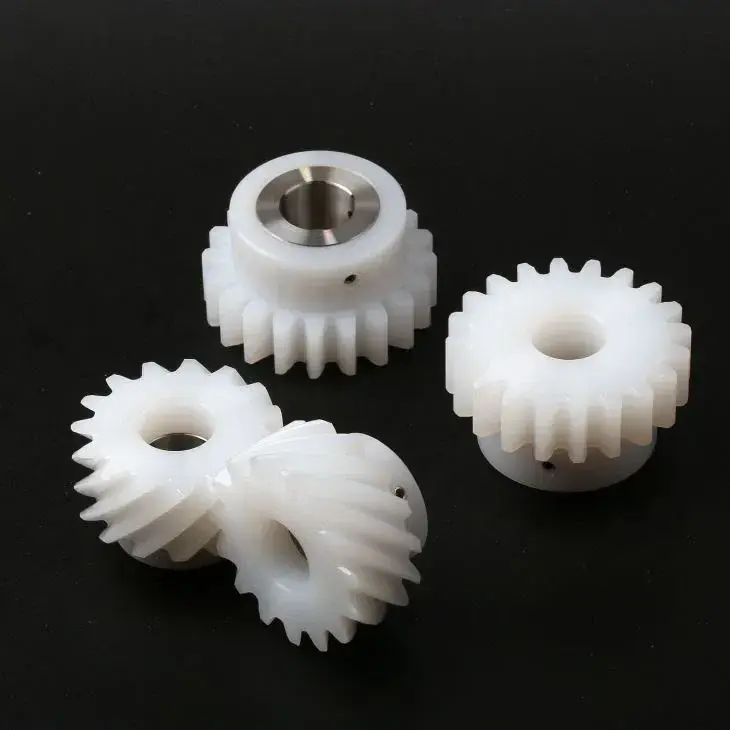

Plastic helical gear set assembled in a small drive application
Set de angrenaje elicoidale din plastic asamblat într-o unitate mică.

Avantaje cheie

  1. 01

    Auto-lubrifiant

    POM și nailonul rulează unul împotriva celuilalt sau împotriva oțelului fără peliculă de ulei sau grăsime, astfel încât o cutie de viteze care anterior avea nevoie de o cameră de lubrifiere, etanșări și un interval de service poate fi construită fără întreținere.

  2. 02

    Transmisie silențioasă

    Suprapunerea helixului unui dinte elicoidal se cuplează treptat, mai degrabă decât cu un singur impact, iar polimerul însuși atenuează vibrațiile - zgomotul măsurat pe angrenajele noastre este cu aproximativ 20% mai mic decât transmisiile echivalente cu roți dințate din aceeași aplicație.

  3. 03

    Greutate alternativă mai mică

    Plasticul turnat este mult mai ușor decât oțelul sau alama, ceea ce reduce inerția pieselor antrenate. Acest lucru contează în instrumentele de mână, instrumentele portabile, mecanismele mici de poziționare și alte produse sensibile la greutate.

  4. 04

    Rezistenta la coroziune si chimica

    Materialele plastice tehnice nu ruginesc și rezistă la majoritatea acizilor, alcalinelor, detergenților și agenților de curățare care vin în contact cu alimentele, astfel încât angrenajul poate funcționa în medii umede, spălate sau ușor corozive, unde un angrenaj metalic ar avea nevoie de placare.

  5. 05

    Geometrie turnată consistentă

    Forma dintelui provine din cavitatea matriței, astfel încât fiecare piesă din lot este în esență identică - fără deplasare a uzurii frezei, fără variații de profil între rulare și mult mai puțin efort de inspecție pentru dvs.

  6. 06

    Preț direct din fabrică

    Sculele, turnarea și inspecția au loc sub un singur acoperiș, fără marjă de tranzacționare între ele. Prețul unitar este determinat de etapa de scule, nu de un strat mijlociu.

Cum transmite un cuplu elicoidal

Dinții unui angrenaj cilindru se întâlnesc dintr-o dată cu dinții care se împerechează. Dinții unui angrenaj elicoidal sunt așezați la un unghi față de axă, astfel încât contactul începe la un capăt al dintelui și se extinde spre celălalt, așa cum se închide fermoarul. Prin urmare, sarcina se acumulează treptat, în loc să sosească ca impact, acesta fiind principalul motiv pentru care o pereche elicoidală rulează mai lină și mai silențioasă decât o pereche de pinți la aceeași viteză și sarcină.

Al doilea efect este partajarea încărcării. Deoarece mai mulți dinți sunt în contact în orice moment de-a lungul acelei linii diagonale, forța necesară pentru a transmite un anumit cuplu este răspândită pe o zonă mai mare a flancului dintelui, astfel încât presiunea de contact locală este mai mică și uzura suprafeței este mai lentă. Un singur dinte de plastic care transportă întreaga sarcină s-ar deforma; un set de dinți care îl împart nu - tocmai de aceea geometria elicoidală se potrivește cu materiale relativ moi, cum ar fi POM și nailon.

Dinții elicoidali produc, de asemenea, o sarcină de tracțiune axială de-a lungul arborelui, astfel încât rulmenții sau șaibe de tracțiune de pe arbore trebuie să o poată prelua. Acesta este singurul punct de design care merită verificat înainte de a specifica un angrenaj elicoidal în locul unui angrenaj cilindric: suprapunerea dinților asigură liniște și partajarea sarcinii, dar transmite o forță axială suplimentară restului ansamblului.

Aplicații

  • Motoare cu angrenaje miciEtape de reducere silențioasă
  • Dispozitive medicale și de laboratorUnități curate, fără lubrifiere
  • Echipamente pentru alimente și băuturiPiese la spălare, rezistente chimic
  • Birou și electrocasniceAcționare și temporizatoare cu zgomot redus
  • Accesorii autoOglinzi, scaune, zăvoare, actuatoare mici
  • Instrumentatie si roboticaUnități de poziționare ușoare, cu inerție redusă
  • Distribuitoare automate și distribuitoareMecanisme de lungă durată auto-lubrifiante
  • Pompe și supapeAngrenaj intern care nu ruginește

Dacă aplicația dvs. nu este listată, trimiteți desenul sau eșantionul. În cele mai multe cazuri, putem confirma din modul, alezajul și unghiul helixului dacă se potrivește scule standard sau este nevoie de o matriță nouă.

Întrebări frecvente ale cumpărătorilor

  • Aceste angrenaje sunt turnate sau prelucrate din bară de plastic?Sunt turnate prin injecție în scule din oțel, ceea ce menține geometria dintelui identică în întregul lot și reduce costul unitar. Angrenajele din plastic prelucrate sunt disponibile pentru prototipuri și volume foarte mici.
  • Care este cuplul maxim pe care îl poate transporta un angrenaj elicoidal din plastic?Depinde de modul, lățimea feței, numărul de dinți și gradul materialului, așa că nu publicăm o singură cifră. Trimiteți cuplul, viteza și ciclul de funcționare și vă vom recomanda un modul și un material sau vă vom spune dacă serviciul are nevoie de un angrenaj metalic.
  • Trebuie să ung angrenajul?Nu în serviciul normal. POM și nailon sunt auto-lubrifiante. Pentru funcționarea continuă la viteză mare sau la sarcină mare, o cantitate mică de unsoare compatibilă poate prelungi durata de viață și vom spune acest lucru în faza de ofertă dacă datoria dumneavoastră are nevoie.
  • Ce toleranțe poți ține la forma alezajului și a dintelui?Piesele turnate țin o bandă mai largă decât angrenajele tăiate. Spuneți-ne distanța centrală și toleranța de joc de care aveți nevoie asamblarea dvs. și vă vom confirma dacă sculele o pot îndeplini sau vă vom cita o piesă prelucrată dacă nu.
  • Care este costul sculelor și timpul de livrare pentru un angrenaj personalizat?Costul sculei depinde de modul, numărul de cavități și dimensiunea angrenajului; modulele mai mari și instrumentele cu mai multe cavități costă mai mult. Odată ce desenul este aprobat, confirmăm termenul de livrare al sculei și programul eșantionului cu cotația, în mod normal în 24 de ore de la primirea desenului.
  • Puteți potrivi un eșantion pe care îl folosim deja?Da. Trimiteți un eșantion sau un desen cotat - modul, numărul de dinți, unghiul elicei, alezajul, lățimea feței și materialul. Vom confirma dacă se potrivește cu sculele existente sau are nevoie de o matriță nouă și vom cota în orice caz.

Produse înrudite și lecturi suplimentare

Solicitați o ofertă de angrenaj elicoidal din plastic

Trimiteți desenul sau detaliile eșantionului - modul, numărul de dinți, unghiul helixului, alezajul, lățimea feței, materialul și cantitatea. Confirmăm dacă uneltele standard se potrivesc sau este necesară o matriță nouă și răspundem cu prețul și termenul de livrare în 24 de ore.

Trimiteți întrebarea acum

* Cifrele citate (reducerea zgomotului, intervalul de temperatură, modulul și intervalele de alezaj) se referă la scule standard și la condiții normale de utilizare. Vă rugăm să confirmați desenul final și nota materialului înainte de a comanda.
