Factory Direct Forklift Hydraulic Cylinder Solutions Engineered for Heavy Duty Performance and Leak Free Operation

RAYDAFON / DIVIZIUNEA HIDRAULICĂ

Producător de cilindri hidraulici pentru stivuitoare pentru aprovizionarea OEM, înlocuirea pieței de schimb și reparațiile pe teren

Raydafon produce cilindri hidraulici pentru stivuitoare electrice, stivuitoare cu combustie internă, stivuitoare și echipamente de depozit. Fiecare unitate este construită pentru alezajul, cursa, diametrul tijei și stilul de capăt de conexiune confirmat, apoi testată la presiune înainte de a părăsi linia de asamblare, astfel încât să poată merge direct pe camion fără ajustare.

Furnizăm fabrici de mașini întregi, integratori de sisteme hidraulice, dealeri regionali de piese și unități de service responsabile cu echipamentele terminale. Cilindrii sunt exportați în Europa, Asia de Sud-Est și America de Sud, acoperind atât cererea de echipamente originale, cât și cererea de înlocuire a pieței de schimb.

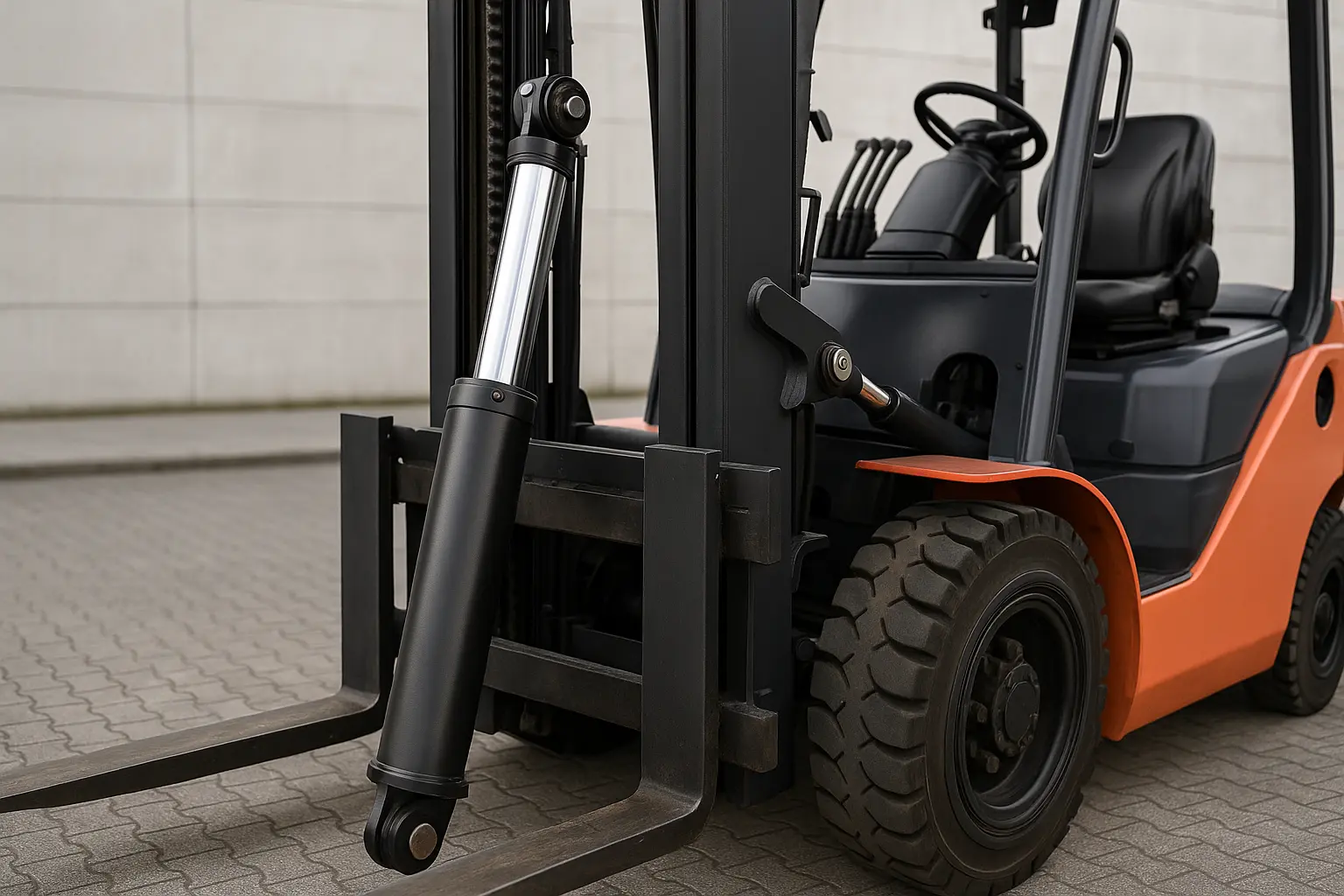

Forklift hydraulic cylinder manufactured by Raydafon
Cilindrii hidraulici ai stivuitorului sunt produși cu dimensiuni ale cheilor prelucrate CNC, sigilați într-un proces controlat, apoi testați la presiune înainte de expediere.
1,5–18 tAcoperire tonaj stivuitoare
7–14 MPaInterval de presiune de lucru
Ridicare/ÎnclinareTipuri de funcții standard
CNCControlul dimensiunilor cheie
OEM/ODMPersonalizare bazată pe desen
01

Alimentare cu cilindri hidraulici pentru stivuitoare pentru mecanisme de înclinare, ridicare și deplasare laterală

Funcțiile diferite ale stivuitorului impun cerințe diferite asupra cilindrului. Cilindrul de înclinare, cilindrul de ridicare și cilindrul de deplasare laterală nu sunt interschimbabile - fiecare are nevoie de alezajul, cursa, raportul tijei și geometria de montare pentru a se potrivi catargului și căruciorului pe care îl operează.

  • Cilindri de înclinare pentru furci și controlul unghiului catargului
  • Cilindri de ridicare pentru ridicarea și coborârea catargului
  • Cilindri cu mecanism de schimbare laterală
  • Pachete hidraulice pentru stivuitor electric
  • Cilindri de stivuitor cu combustie internă
  • Stivuitoare și echipamente de manipulare în depozit
  • Alezaj și cursă personalizate pe desen
  • Înlocuire pentru numerele de piese existente

Ceea ce determină cilindrul potrivit

  • TonajStivuitoarele de la 1,5 t la 18 t au nevoie de dimensiuni diferite ale alezajului și grosimi ale peretelui.
  • FuncţieOperațiunile de înclinare, ridicare și deplasare laterală produc direcții de încărcare și cicluri de lucru diferite.
  • MontareConexiunile știfturilor din față și din spate, flanșe sau șuruburi trebuie să se potrivească cu catargul și cadrul.
  • MediuPraful, umiditatea și funcționarea frecventă necesită finisarea tijei și gradul de etanșare adecvat.

Componentele cheie sunt realizate din oțel aliat de înaltă rezistență, cu suprafața tijei galvanizată sau tratată cu crom dur pentru rezistență la coroziune și uzură. Rezultatul este o mișcare lină, un răspuns rapid și o etanșare stabilă în condiții de operare zilnică frecventă, nu doar în prima săptămână după instalare.

02

Cum se reconstruiește un cilindru hidraulic pentru stivuitor

Reconstruirea unui cilindru hidraulic pentru stivuitor nu este doar o chestiune de deșurubare a capacului de capăt și de înlocuire a inelului de cauciuc. Procesul are cinci etape și fiecare contează - sări peste un pas și unitatea se va scurge din nou în câteva zile de la repunerea în funcțiune.

  1. Depresurizați și scoateți cilindrul Eliberați presiunea sistemului, deconectați conductele hidraulice și scoateți cilindrul din camion. Slăbiți șuruburile capacului de capăt cu o cheie și trageți încet ansamblul tijei pistonului, având grijă să nu zgâriați alezajul cilindrului. Dacă există mult ulei înăuntru, scurgeți și curățați înainte de a continua.
  2. Inspectați fiecare componentă îndepărtată Verificați unul câte unul pistonul, tija și inelele de etanșare pentru deformare, uzură, pierderea marginilor sau rugină. Un singur semn de uzură poate fi sursa scurgerii, așa că nu sări peste inspecția atentă.
  3. Înlocuiți toate garniturile vechi sau deteriorate Confirmați specificațiile înainte de montare. Unii cilindri folosesc etanșări combinate, iar instalarea lor într-o orientare greșită va provoca o defecțiune imediată, indiferent de cât de bine este făcută restul reconstrucției.
  4. Reasamblați în ordinea inițială Instalați tija pistonului ușor și mențineți axa centrală aliniată pe tot parcursul. Dacă tija nu este centrată corect, chiar și un cilindru reconstruit corect se va scurge în câteva zile de la funcționare.
  5. Test de presiune înainte de remontare Montați cilindrul asamblat pe echipamentul de testare a presiunii și verificați dacă există scurgeri interne sau blocaje. Numai după ce testul trece, acesta trebuie instalat înapoi pe stivuitor.

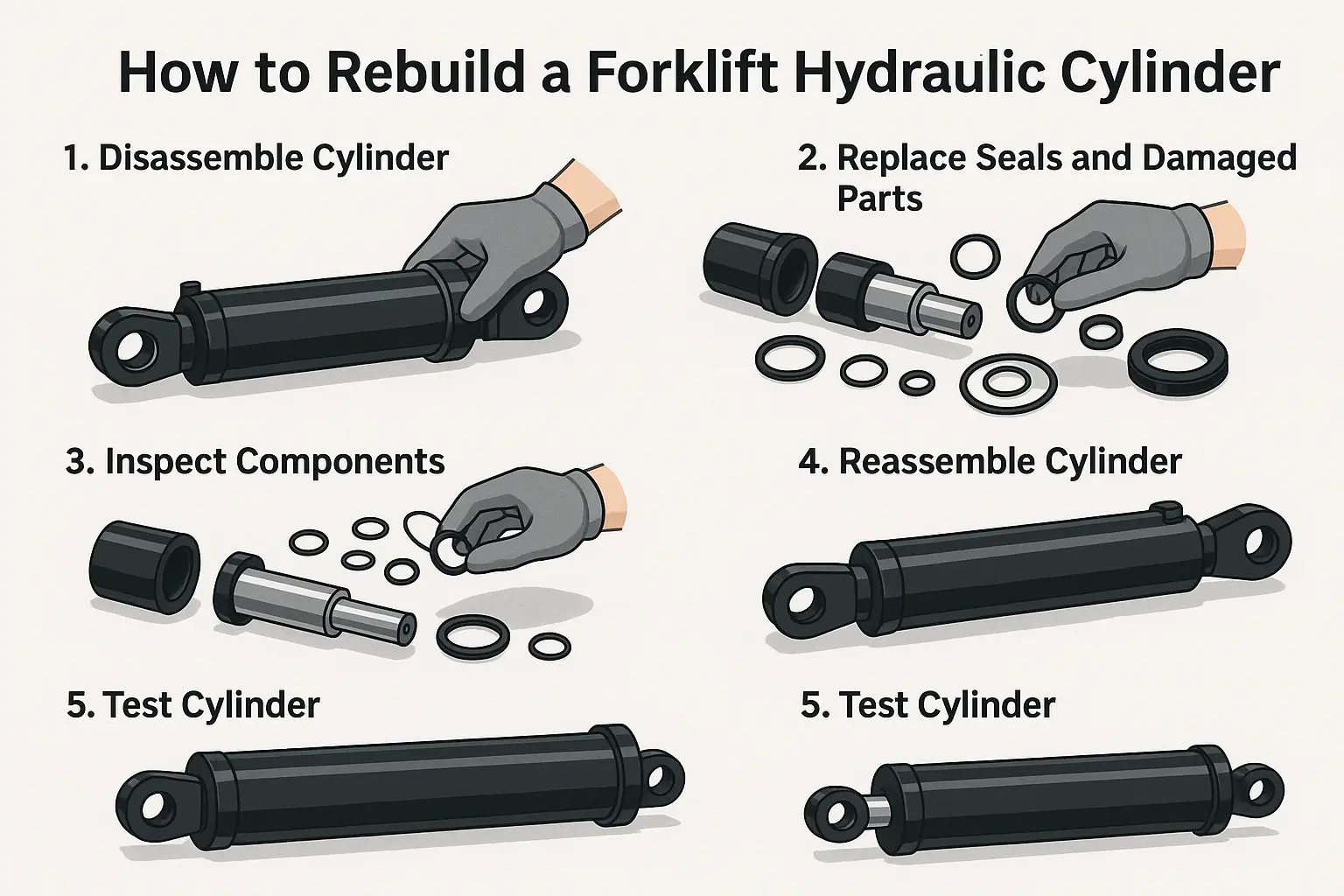

Forklift hydraulic cylinder rebuild process
Inspecția, înlocuirea etanșării și reasamblarea corectă reprezintă cea mai mare parte a succesului reconstrucției - testul de presiune confirmă acest lucru.

Când reconstruirea nu merită

Dacă tija pistonului este îndoită sau alezajul cilindrului este serios marcat, o reconstrucție nu va ține. Înlocuirea este calea mai economică. Raydafon furnizează cilindri și piese hidraulice pentru stivuitoare cu gamă completă, plus kituri de reparații la cerere — potrivite pentru reparatorii de stivuitoare și inginerii de echipamente care trebuie să pună din nou în funcțiune un camion în aceeași zi.

03

Cum se scoate un cilindru hidraulic dintr-un stivuitor

Secvența de îndepărtare și detaliile de manipulare determină dacă lucrarea durează douăzeci de minute sau dacă deteriorează componentele din jur. Cele patru etape de mai jos sunt procedura standard pe care o urmează partenerii noștri de service.

Eliberați presiunea Opriți stivuitorul și lăsați sistemul hidraulic să se depresurizeze în mod natural. Așteptați câteva minute pentru a vă asigura că toată presiunea a fost descărcată înainte de a atinge orice conexiune.
Deconectați conductele de ulei Înfășurați îmbinarea cu o cârpă pentru a prinde uleiul rezidual, scoateți furtunul de înaltă presiune din cilindru și marcați-l astfel încât să poată fi reconectat în poziția corectă.
Scoateți știfturile sau șuruburile de fixare Cilindrul este în mod obișnuit conectat la catarg sau cadru prin știfturi din față și din spate. Localizați pozițiile știfturilor, scoateți mai întâi orice inele de reținere, apoi scoateți știfturile sau scoateți șuruburile.
Ridicați cilindrul afară Corpul cilindrului este greu. Utilizați două persoane sau o praștie, evitați lovirea structurii înconjurătoare și mențineți gura cilindrului în sus, astfel încât uleiul rezidual să nu se verse.

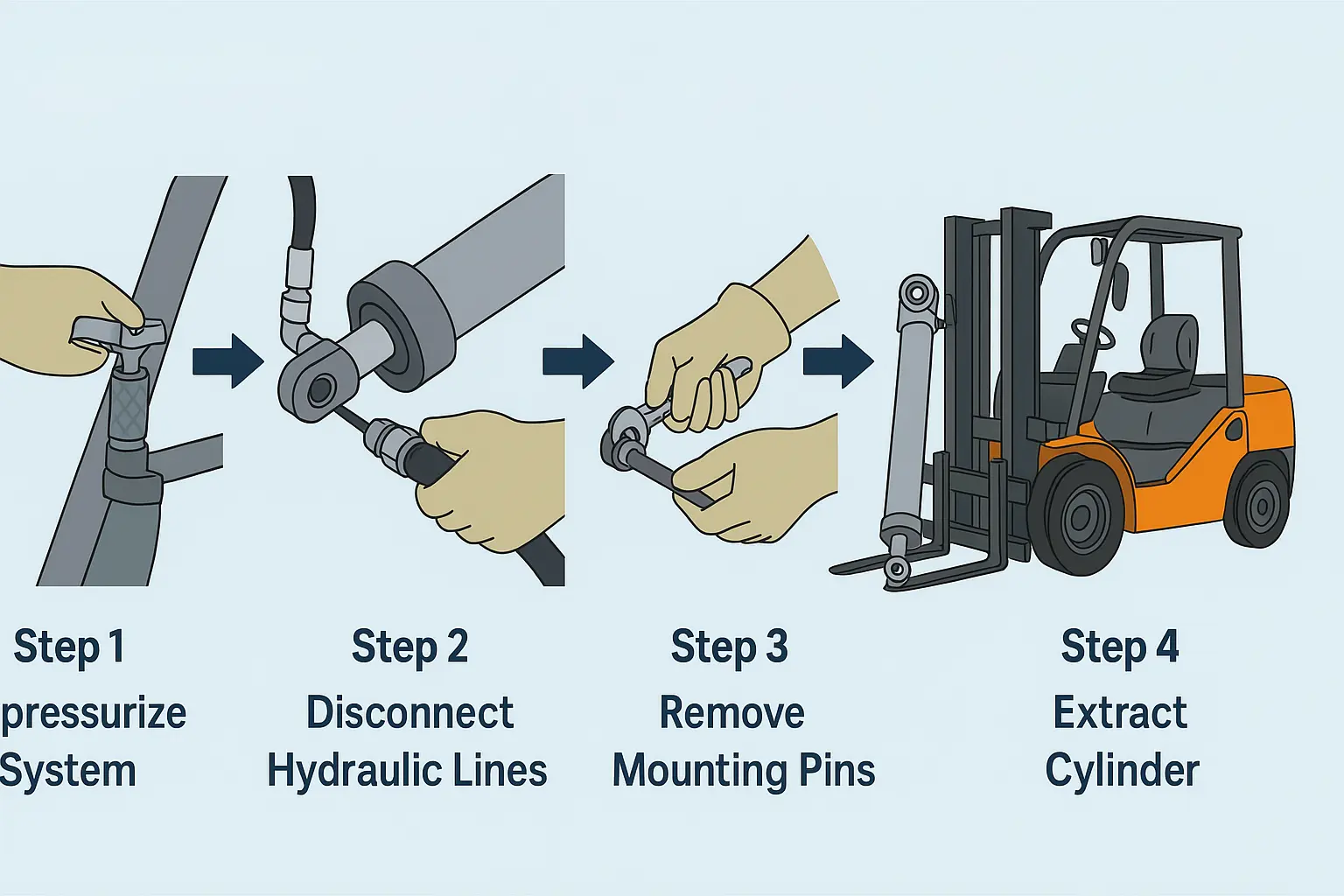

Removing a hydraulic cylinder from a forklift
Odată îndepărtat, etanșați imediat orificiul de ulei pentru a împiedica praful și a preveni rugina în timpul depozitării sau transportului.

După ce cilindrul este scos din camion, sigilați imediat orificiul de ulei. Raydafon furnizează produse pentru cilindri hidraulici și kituri de etanșare potrivite unei game largi de modele de stivuitoare, astfel încât utilizatorii să poată restabili rapid funcționarea echipamentului, în loc să aștepte piese personalizate.

04

Pe cine furnizăm

Canalul 01

Producători de stivuitoare

Dezvoltare OEM și ODM în funcție de desenele mașinilor și cerințele tehnice, inclusiv stivuitoare speciale și configurații high-end.

Canalul 02

Integratori de sisteme hidraulice

Alimentarea cilindrului potrivită cu designul pachetului hidraulic, cu confirmare a desenului, examinare a probei și programare de livrare.

Canalul 03

Unități de service și întreținere

Cilindri de înlocuire și kituri de reparații pentru întreținerea echipamentelor terminale, cu răspuns rapid pentru cerințele de scurtă durată.

05

Despre Raydafon

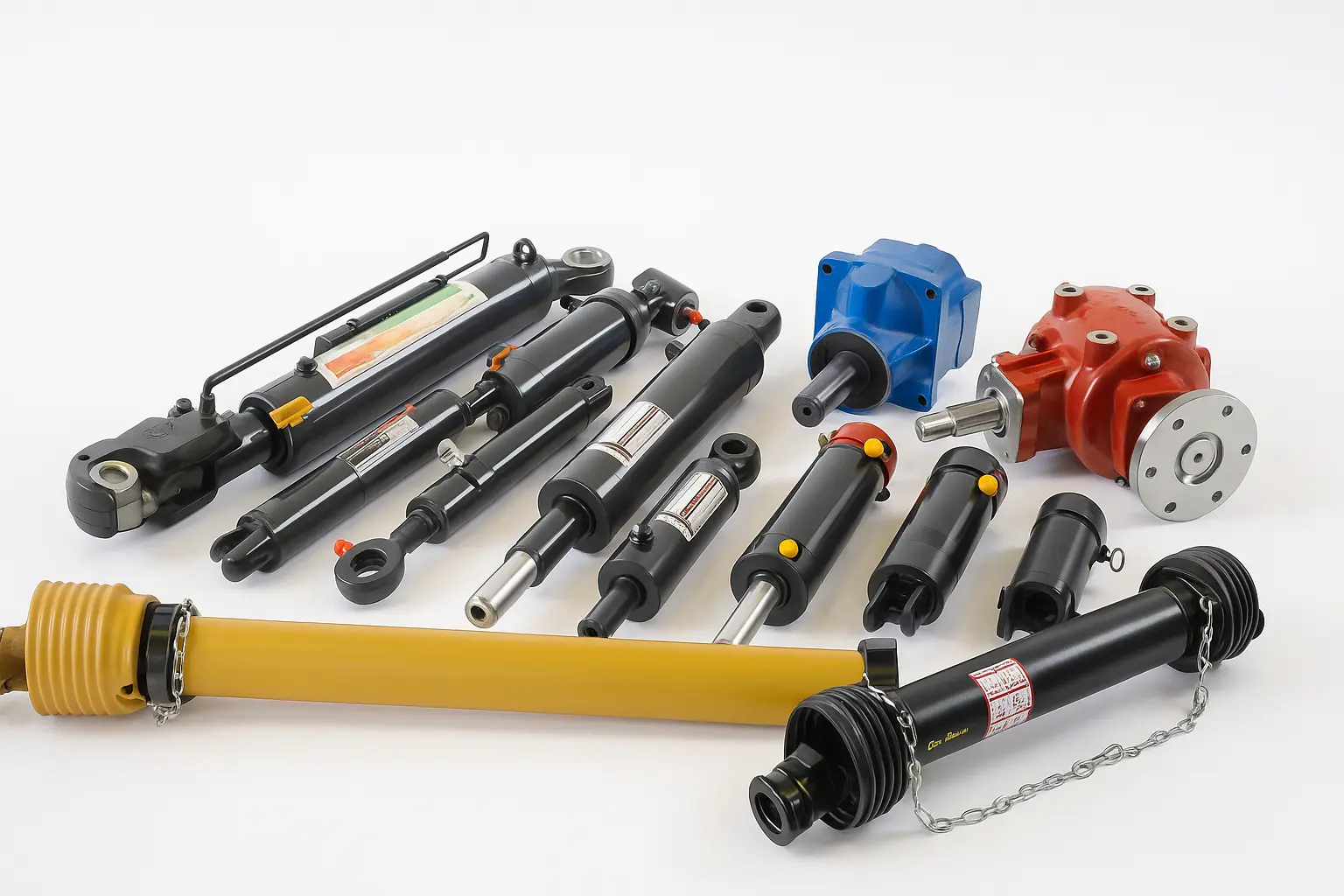

Raydafon hydraulic cylinder factory
Raydafon produce cilindri hidraulici pentru stivuitoare, macarale mobile, camioane de gunoi, vehicule aeriene și alte vehicule speciale.

Raydafon este un producător axat pe soluții de sisteme hidraulice și de transmisie. Nu ne bazăm pe limbajul promoțional – construim produse în mod constant și lăsăm calitatea de încredere să poarte afacerea. De-a lungul anilor, ne-am concentrat pe dezvoltarea și producția de cilindri hidraulici, cu o gamă largă de modele și adaptare flexibilă pentru mașini de construcții și aplicații speciale pentru vehicule.

Dincolo de cilindrii hidraulici pentru stivuitoare, gama noastră de produse acoperă cilindri hidraulici pentru macara mobilă, cilindri hidraulici pentru camioane de gunoi și cilindri hidraulici pentru vehicule de lucru aerian, toate folosind materiale de înaltă rezistență și procesare de precizie pentru a funcționa stabil în condiții de lucru de înaltă presiune și frecvență înaltă.

Pe lângă cilindrii hidraulici, Raydafon furnizează o linie completă de produse de transmisie a puterii, inclusivarbori cardanici, cutii de viteze agricole, angrenaje de precizieşicutii de viteze planetare. Producătorii întregi de mașini, reparatorii și dealerii de piese pot aproviziona mai multe componente de la un singur furnizor, eliminând munca de coordonare dublată.

06

Întrebări frecvente despre cilindri hidraulici cu stivuitor

Ce informații trebuie să ofer pentru o cotație?

Trimiteți tonajul stivuitorului, funcția cilindrului (ridicare, înclinare sau deplasare laterală), alezajul, diametrul tijei, cursa, stilul capătului de conectare, dimensiunile de montare și presiunea de lucru. Un desen, o fotografie de probă sau un număr de piesă existent accelerează considerabil confirmarea.

Puteți furniza un înlocuitor pentru un cilindru de stivuitor existent?

Da. Trimiteți numărul original al piesei sau un desen cotat și vă vom confirma potrivirea. Aceasta este cea mai comună cale pentru cererea de înlocuire a pieței de schimb.

Furnizați kituri de reparații precum și cilindri completi?

Da. Trusele de reparații pot fi furnizate în funcție de cerințele clientului, ceea ce este util pentru reparatorii de stivuitoare și inginerii de echipamente care au nevoie să restaureze un camion la fața locului.

La ce presiune funcționează acești cilindri?

Cilindrii hidraulici ai stivuitorului funcționează în mod obișnuit în intervalul 7–14 MPa, în funcție de tonaj și funcție a stivuitorului. Fiecare cilindru este testat la presiune înainte de expediere pentru a confirma performanța la valoarea specificată.

Ce tratament de suprafață se folosește pe tija pistonului?

Componentele cheie sunt realizate din oțel aliat de înaltă rezistență, cu suprafața tijei galvanizată sau tratată cu crom dur pentru rezistență la coroziune și uzură, potrivite pentru operațiuni frecvente și medii dure de lucru.

Acceptați stiluri personalizate de alezaj, cursă și conexiune?

Da. Oferim soluții personalizate cu diferite diametre de cilindru, curse și stiluri de capăt de conexiune potrivite modelului specific de stivuitor și intensității de operare, inclusiv proiecte OEM și ODM.

Solicitați o cotație de cilindru hidraulic pentru stivuitor

Trimiteți modelul stivuitorului, funcția cilindrului, alezajul, cursa și detaliile de montare. Raydafon va confirma specificația și va returna o ofertă cu termenul de livrare – indiferent dacă sunteți producător de stivuitoare, integrator de sisteme hidraulice sau o unitate de întreținere.

View as

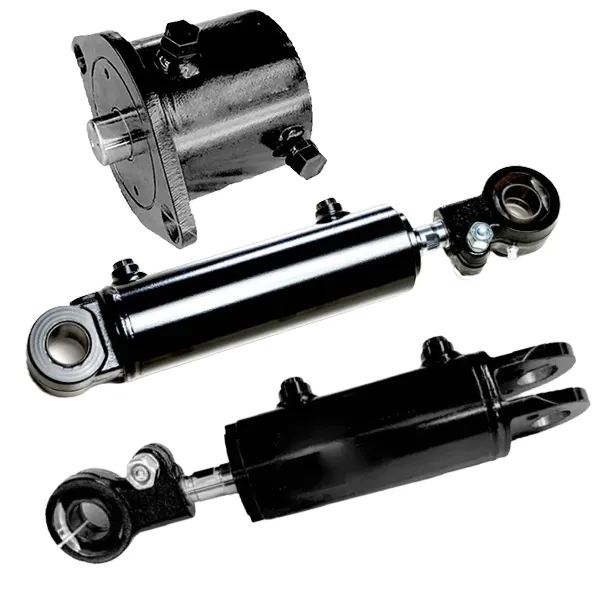

Cilindru de înclinare a stivuitorului

Cilindru de înclinare a stivuitorului

Cilindru de înclinare a stivuitorului Raydafon este un cilindru hidraulic proiectat la comandă pentru controlul înclinării catargului furcii pe stivuitoare de 1,5-18 tone. Fabricat din oțel de înaltă rezistență, cu piston, corp cilindr, tijă și set de etanșări asortate. Presiune de lucru 7-14 MPa, fără fluctuații de presiune sub sarcină. Diametre ale alezajului standard 60-100 mm, diametre tijă 25-40 mm, cursă 32-193 mm. Fixarea cu șuruburi și racordarea inelului de reținere permit înlocuirea etanșării uleiului în câteva minute fără a îndepărta catargul. Potrivit pentru depozite, fabrici și operațiuni portuare. Alezajul, cursa și distanța de instalare personalizate sunt disponibile pentru mărcile OEM de stivuitoare. MOQ 50 de unități, timp de livrare în vrac de 25-35 de zile. Trimiteți modelul de stivuitor, cerințele de alezaj/cursă și cantitatea pentru o ofertă.

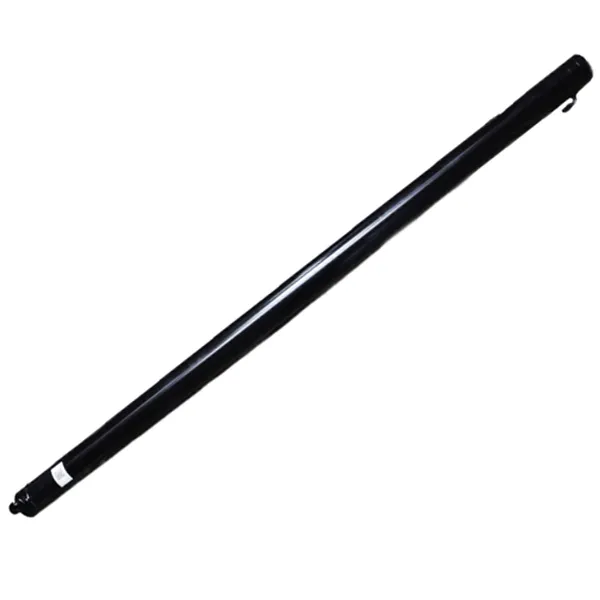

Cilindru de ridicare a stivuitorului

Cilindru de ridicare a stivuitorului

Cilindrul de ridicare a stivuitorului Raydafon este componenta de ridicare verticală instalată pe catarg care ridică și coboară suportul furcii. Fabricat din oțel de înaltă rezistență, cu un piston potrivit și o structură optimizată a inelului de etanșare. Modelele standard acoperă alezaj Φ56-60 mm, tijă Φ45 mm, cursă 1500-1505 mm și presiune de lucru 17,5-18,1 MPa. Modelele avansate includ un dispozitiv tampon care previne impactul puternic la cursa maximă, protejând atât încărcătura, cât și structura catargului. Compatibil cu stivuitoare electrice și diesel. Cinci modele standard de la N30M300 la A2A35M300, alezaj și cursă personalizate disponibile pentru OEM. MOQ 50 de unități, timp de livrare în vrac de 25-35 de zile. Trimiteți modelul de stivuitor, necesarul de cursă și cantitatea pentru o ofertă.
În calitate de producător și furnizor de încredere Cilindru hidraulic pentru stivuitor în China, produsele noastre au trecut certificarea CE. Dacă doriți să cumpărați produse de calitate, vă rugăm să ne contactați.
