Angrenaj conic

Ca producător profesionist și fabrică în China,Raydafoneste prima ta alegere pentru achiziționarea unui angrenaj conic de înaltă calitate! Bazându-ne pe clusterul industrial local matur, asigurăm acuratețea și stabilitatea produselor, păstrând în același timp prețurile într-un interval rezonabil, oferind clienților globali produse. Fie că este vorba de potriviri la scară largă sau de personalizare non-standard, putem oferi servicii la cerere, putem asigura o livrare stabilă și o calitate controlabilă și suntem un furnizor de angrenaje conice demn de cooperare pe termen lung.

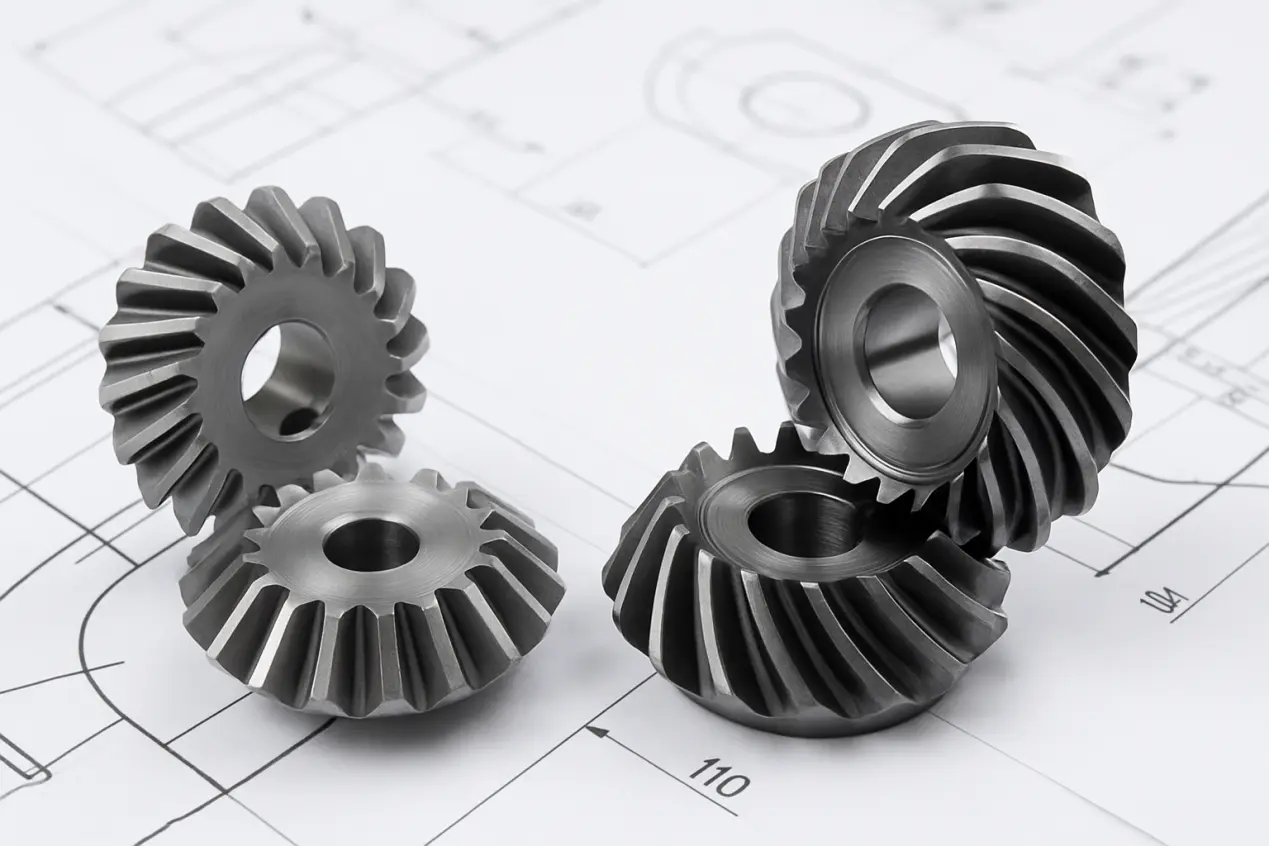

Raydafon se concentrează de mulți ani pe producția de angrenaje conice. Adoptă tehnologia de frezare CNC pentru fabricare. Precizia suprafeței dintelui poate atinge nivelul ISO 6. Este potrivit pentru o varietate de ocazii de transmisie în unghi drept de 90°, cum ar fi arborele de mașini-unelte, diferențiale auto, sistemele de direcție a mașinilor de inginerie, echipamentele de ambalare și mașinile agricole. Fiecare pereche de roți dințate conice este procesată în întregime în propria noastră fabrică, de la tăierea oțelului cu cementare 20CrMnTi, frezarea angrenajului, tratament termic, până la șlefuirea de precizie a angrenajului și inspecția calității. Implementăm cu strictețe standardele de sistem de calitate ISO 9001:2015 și utilizăm centrul de măsurare a angrenajului pentru a detecta parametri-cheie, cum ar fi eroarea cumulată a pasului și eroarea formei dintelui, pentru a ne asigura că spațiul de plasare este controlat stabil în 0,05 mm.

În ceea ce privește structura, Raydafon oferă două soluții de proiectare: dinți de înălțime egală și dinți de contracție: dinții de înălțime egală sunt potriviți pentru transmisie de mare viteză și funcționare stabilă; dinții de contracție sunt mai potriviti pentru ocazii cu încărcare mare, cu o capacitate de încărcare mai mare de 3000 N·m. Suprafața dintelui este tratată cu cromat dur, iar duritatea suprafeței ajunge la HRC58-62, ceea ce îmbunătățește foarte mult rezistența la uzură și se adaptează la condiții complexe de lucru precum praful, noroiul și uleiul. Unele modele adoptă un design elicoidal al dinților, care poate reduce eficient zgomotul de funcționare la sub 75 dB, potrivite în special pentru industrii precum echipamentele medicale și echipamentele de ambalare a alimentelor cu cerințe stricte de zgomot.

Fie că este vorba de un angrenaj drept, elicoidal sauangrenaj conic, Raydafon poate oferi asistență tehnică pentru întregul proces de la selecția designului, optimizarea parametrilor până la sugestiile de asamblare. Vă rugăm să ne contactați pentru a obține informații de selecție, liste de cotații sau modele de mostre ale diferitelor module. Vă vom oferi soluții tehnice și rapoarte de testare în termen de 24 de ore.

Care este diferența dintre Mitre Gear și Bevel Gear?

În alegerea treptelor de viteză, Miter Gear (angrenajul conic cu viteză constantă) și Bevel Gear (angrenajul conic) sunt adesea comparate de către clienți. Ele sunt similare ca aspect și sunt ambele utilizate pentru a realiza transmisia de putere între doi arbori care se intersectează, dar există diferențe evidente în scenariile de utilizare reală și performanță.

Printre acestea, cea mai mare caracteristică a Mitre Gear este că raportul de transmisie este fixat la 1:1, ceea ce înseamnă că poate fi folosit doar în sistemele care necesită o rotație constantă. Este folosit în principal pentru echipamente care necesită sincronizare precisă, cum ar fi platforme de detectare, structuri optice rotative sau unele echipamente mecanice mici. Acest tip de echipament este simplu de împerecheat și ușor de prelucrat. Este deosebit de popular în sistemele în care direcția de rotație se schimbă, dar viteza rămâne neschimbată.

Avantajul Bevel Gear este că raportul de transmisie este reglabil. Fie că este 2:1, 3:1 sau alte rapoarte personalizate, poate fi proiectat, ceea ce este foarte potrivit pentru condițiile de lucru care necesită decelerare sau accelerare, cum ar fi osii, mecanisme de ridicare, cutii de distribuție a puterii industriale etc. Există, de asemenea, mai multe tipuri de angrenaje conice, cum ar fi angrenaj conic, angrenaj spiralat, angrenaj cu zero grad, etc.

În ceea ce privește structura, ambele sunt structuri cu angrenaje conice, dar Mitre Gear acordă mai multă atenție preciziei unghiului și simetriei dinților, în timp ce Bevel Gear acordă mai multă atenție rezistenței de angrenare și capacității de transport a puterii. Prin urmare, atunci când alegeți, se recomandă să acordați prioritate nevoilor de transmisie ale echipamentului, fie să schimbați viteza sau doar să schimbați direcția, apoi să decideți care este mai potrivită.

Raydafon furnizează o varietate de modele de angrenaj onglet și angrenaj conic, cu un nivel de precizie de până la DIN 6 și acceptă personalizarea materialelor precum oțel aliat și oțel inoxidabil pentru a satisface nevoile de susținere ale automatizării industriale, roboților, mașinilor agricole și altor domenii. Dacă nu sunteți sigur care dintre ele este mai potrivită, puteți contacta și tehnicienii noștri pentru a vă oferi sugestii de evaluare și selecție a aplicației.

Unde se folosește de obicei angrenajul conic?

Angrenajul conic este utilizat în principal în locurile în care două axe se intersectează și direcția de rotație trebuie schimbată. Cel mai tipic caz este ocazie de transmisie cu un unghi de 90 de grade, cum ar fi structura de putere în formă de „L” văzută în multe dispozitive, iar conversia puterii dintre ele este completată de roți dințate conice.

În diferențialul mașinii, angrenajul conic este o piesă indispensabilă, care permite roților din stânga și din dreapta să se rotească liber atunci când se rotesc, fără a interfera între ele. Mulți clienți vor alege, de asemenea, angrenaj conic atunci când proiectează reductoare sau structuri de direcție unghiulare, deoarece are transmisie stabilă și ocupă mai puțin spațiu. Dacă echipamentul în sine are restricții privind volumul, dar trebuie să obțină o ieșire în colț, acest echipament este deosebit de potrivit.

Aplicațiile industriale comune includ, de asemenea: mașini-unelte mici, echipamente de ambalare, platforme de ridicare, mașini de amestecare, vehicule agricole și echipamente de construcții. În aceste echipamente, nu toată puterea poate fi scoasă în linie dreaptă, iar angrenajul conic joacă rolul de „întoarce un colț și continuă să transmită”.

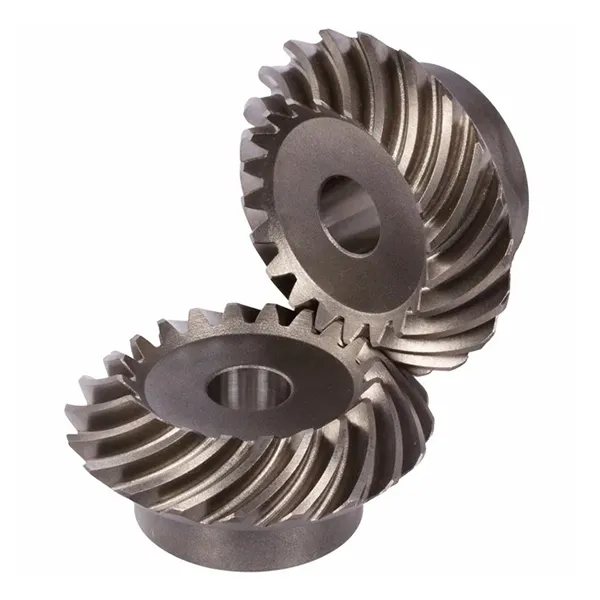

Diferite tipuri de roți dințate conice sunt utilizate pentru diferite sarcini și viteze: roți dințate conice drepte sunt simple și potrivite pentru sistemele cu viteză mică;angrenaje conice spiralatesunt mai silențioase și se plasează mai lin, potrivite pentru echipamentele de lucru continuu. Raydafon oferă ambele tipuri de angrenaje conice, iar precizia și materialul pot fi selectate în funcție de condițiile specifice de lucru.

Oriunde există transmisie de putere între doi arbori care se intersectează, mai ales în situațiile în care unghiul este limitat, angrenajele conice sunt o opțiune mecanică fiabilă și durabilă. Ne puteți spune structura echipamentului dvs. și vă vom ajuta să corespundă celor mai potrivite specificații.
