Cutie de viteze melcat

Raydafon, fabrica de reductoare de vierme din China de înaltă calitate, se potrivește cu exactitate nevoilor diferitelor echipamente și este prima alegere pentru a găsi un producător și furnizor de încredere. Oferim o calitate stabilă și un preț rezonabil și sunt utilizate pe scară largă în ambalarea produselor alimentare, mașini de transport, mașini pentru prelucrarea lemnului, echipamente agricole și alte scenarii.

Raydafon se concentrează pe optimizarea structurală și îmbunătățirea performanței reductoarelor cu angrenaje melcate. Produsele folosesc carcasă dintr-o singură bucată din aliaj de aluminiu de înaltă rezistență sau din fontă, care este puternică și rezistentă la coroziune și potrivită pentru condiții complexe de lucru cu umiditate ridicată, praf ridicat sau vibrații frecvente. Angrenajul melcat intern este fabricat dintr-un aliaj de cupru de înaltă performanță, combinat cu melcă de oțel aliat de înaltă calitate, iar după șlefuirea de precizie și tratarea termică, angrenajul este neted, zgomotul este scăzut, eficiența transmisiei este ridicată și funcționarea la temperatură scăzută este menținută în condiții de lucru continue, prelungind durata de viață a întregii mașini.

Pentru a îmbunătăți fiabilitatea produsului, fiecare cutie de viteze Raydafon este supusă unui test de funcționare fără sarcină, test de etanșare a etanșării uleiului și test de contact cu suprafața dinților înainte de a părăsi fabrica pentru a se asigura că nu există scurgeri de ulei, nici zgomot și nicio eroare de asamblare. Piesa de lubrifiere folosește unsoare sintetică de înaltă performanță sau ulei de viteze pentru a se adapta la mediul de lucru de la -20℃ la +80℃. Unele modele pot fi echipate cu o supapă de respirație pentru a prelungi durata de viață a etanșării și a reduce frecvența de întreținere.

Cutia noastră de viteze melcate nu numai că deservește diverși producători de mașini și echipamente autohtone, dar este și exportată pe scară largă în Europa, America, Asia de Sud-Est, Orientul Mijlociu și alte locuri, oferind soluții de transmisie stabile pentru clienții globali. Raydafon aderă întotdeauna la principiul „transmisie mai fiabilă și servicii mai eficiente” și îmbunătățește continuu standardele de produs și viteza de răspuns a serviciului.

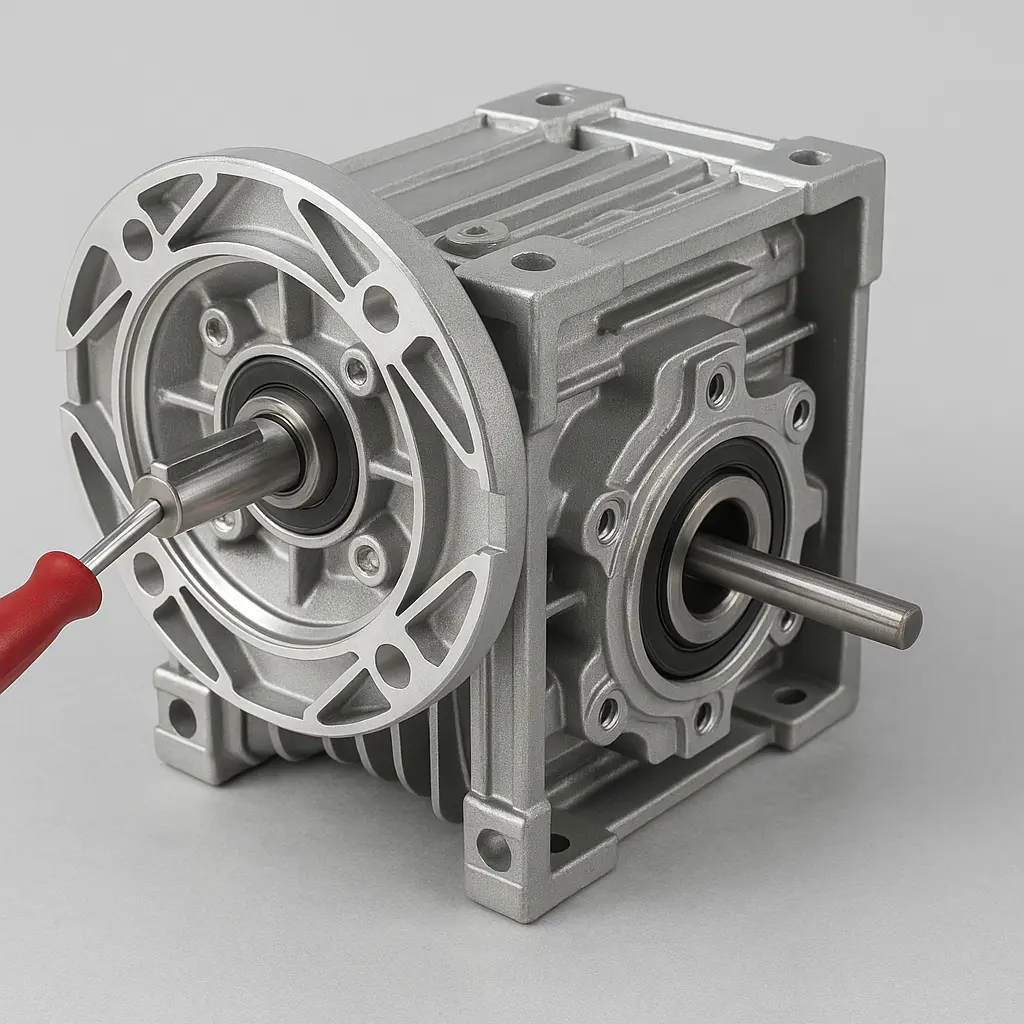

Cum să reglați jocul în cutia de viteze cu melc

În sistemul de transmisie al reductorului angrenajului melcat, dimensiunea jocului este direct legată de stabilitatea de funcționare, eficiența transmisiei și durata de viață a echipamentului. Așa-numitul joc se referă la decalajul mic care trebuie rezervat între cele două suprafețe ale dintelui pentru a evita interferențele și pentru a asigura o ochiere lină atunci când melcul și roata melcului se închid. Cutia de viteze Worm Gearbox produsa de Raydafon este reglata cu precizie inainte de a iesi din fabrica, dar schimbarile de joc sunt inevitabile in timpul utilizarii sau reinstalarii pe termen lung, asa ca este foarte necesar sa stapanesti metoda corecta de reglare.

Înainte de a regla jocul, asigurați-vă mai întâi că reductorul este în stare de oprire și că sarcina a fost complet descărcată pentru a evita orice risc de rotație. Curățați suprafața reductorului înainte de dezasamblare pentru a vă asigura că procesul de reglare decurge fără probleme. Pentru NMAngrenaj melcat seria RVreductoare utilizate în mod obișnuit de Raydafon, designul său structural ține cont de comoditatea ajustării la fața locului. Majoritatea modelelor au un scaun excentric al arborelui de intrare sau un mecanism de preîncărcare a flanșei, care poate realiza o reglare fină a jocului prin operare simplă.

În procesul de operare specific, este de obicei necesar să slăbiți șuruburile de fixare ale arborelui melcat la capătul de intrare și să schimbați adâncimea de îmbinare a melcului și a roții melcate prin ajustarea poziției manșonului excentric sau a scaunului rulmentului. Distanța axială dintre cele două poate fi, de asemenea, reglată fin prin schimbarea grosimii garniturii pe partea arborelui de intrare sau pe partea roții melcate. Acest tip de structură poate stabiliza de obicei jocul lateral între 0,08 și 0,15 mm printr-un control de precizie, asigurând atât o eficiență bună a plasării, cât și nefiind prea strânsă pentru a provoca blocaje sau uzură crescută.

După finalizarea ajustării, trebuie efectuată o testare completă fără sarcină pentru a confirma că nu există zgomot, vibrații sau creștere a temperaturii anormale, apoi trebuie efectuat un test la sarcină completă. Este deosebit de important să rețineți că jocul lateral nu poate fi reglat prea strâns, altfel va cauza rezistență mare la rulare, încălzire severă a suprafeței dintelui și chiar deteriorarea timpurie. Dacă uzura laterală a angrenajului este severă sau rulmentul este slăbit, cutia este deformată etc. în timpul procesului de reglare, acesta trebuie oprit și piesele trebuie înlocuite sau trebuie contactat suportul tehnic al producătorului.

Toate cutiile de viteze cu melc Raydafon trec testele de detectare a contactului cu suprafața dinților și de funcționare fără sarcină înainte de a părăsi fabrica, pentru a se asigura că jocul perechii de angrenaje este în cea mai bună stare. De asemenea, oferim utilizatorilor instrucțiuni detaliate de utilizare și ghiduri de întreținere. Dacă utilizatorii întâmpină dificultăți de ajustare la fața locului, putem oferi asistență tehnică de la distanță, inclusiv servicii de ghidare video sau analiză a desenelor structurale. Datorită structurii rezonabile și standardelor ridicate de asamblare, produsele Raydafon au demonstrat o bună stabilitate a transmisiei în multe echipamente de automatizare, mașini de transport și mașini de ambalare și pot menține un răspuns precis chiar și în condiții complexe sau de înaltă frecvență de pornire-oprire. Reglarea corectă a jocului lateral este o condiție prealabilă importantă pentru asigurarea funcționării stabile pe termen lung a echipamentului. Dacă aveți mai multe întrebări tehnice despre structura produsului sau despre instalarea la fața locului, vă rugăm să nu ezitați să contactați echipa tehnică Raydafon și vă vom oferi asistență profesională și în timp util.

Cum se calculează raportul cutiei de viteze melcate

La selectarea sau proiectarea unuicutie de viteze melcat, calculul raportului de transmisie (adică raportul de reducere) este unul dintre parametrii cheie. În calitate de producător profesionist de reductoare melcate, Raydafon vă recomandă să stăpâniți cu exactitate acest parametru înainte de a selecta un model pentru a vă asigura că viteza de ieșire și cuplul răspund nevoilor reale.

Metoda de calcul al raportului de transmisie pentru un reductor cu angrenaje melcate este foarte directă, iar formula sa de bază este:

Raportul de transmisie = numărul de dinți ai roții melcate ÷ numărul de capete melcate

Printre acestea, numărul de dinți ai roții melcate este în general marcat pe plăcuța de identificare a produsului sau pe desenul tehnic, iar valorile comune sunt 30, 40, 50, 60 etc.; numărul de capete de vierme este de obicei 1 sau 2, indicând câți dinți se rotește roata viermelor pe tură a viermei.

De exemplu, dacă roata melcat are 40 de dinți și melcul este cu un singur cap (1 cap), raportul de transmisie este:

40 ÷ 1 = 40, adică viteza de ieșire este 1/40 din viteza de intrare.

Dacă melcul este cu două capete (2 capete), atunci cu același număr de dinți angrenaj melcat, raportul de transmisie este:

40 ÷ 2 = 20, efectul de decelerare este redus la jumătate, dar viteza de ieșire este mărită.

În seria actuală de produse Raydafon, oferim o varietate de rapoarte standard de viteză de la i=7,5 la i=100 pentru a îndeplini cerințele de conversie a vitezei și a cuplului în diferite condiții de lucru. Unele modele acceptă, de asemenea, combinații în mai multe etape pentru a obține un raport de transmisie mai mare, cum ar fi 40:1 în prima etapă și 5:1 în a doua etapă, iar raportul total de transmisie poate ajunge la 200:1.

Este demn de remarcat faptul că în utilizarea efectivă, pe lângă raportul de transmisie, ar trebui luați în considerare în mod cuprinzător și factori precum cuplul de ieșire, pierderea de eficiență și ciclul de lucru. Dacă raportul de reducere este prea mare, eficiența va scădea și volumul va crește; dacă este prea mic, cuplul de ieșire va fi insuficient și sarcina nu poate fi condusă.

Raydafon poate recomanda rapid combinația adecvată de model și raport de viteză pe baza puterii de intrare, a vitezei de funcționare, a caracteristicilor de sarcină și a altor parametri furnizați de client. Echipa noastră tehnică poate oferi servicii complete de calcul de selecție pentru a se asigura că echipamentul atinge performanța așteptată în funcționarea efectivă. Dacă aveți întrebări despre calcularea raportului de viteză sau potrivirea produsului, vă rugăm să nu ezitați să contactați Raydafon pentru asistență tehnică și sugestii personalizate.
