Cutii de viteze melcate din seria WPDA
  • Cutii de viteze melcate din seria WPDACutii de viteze melcate din seria WPDA
  • Cutii de viteze melcate din seria WPDACutii de viteze melcate din seria WPDA

Cutii de viteze melcate din seria WPDA

Cutii de viteze melcate din seria WPDA — 13 dimensiuni de cadru (40–250), rapoarte 5:1 până la 100:1, cuplu de ieșire 15–2.500 N·m, putere de intrare 0,12–15 kW, carcasă din fontă IP65 cu lubrifiere forțată. Roata melcată este stinsă și măcinată la HRC 58–62; o etanșare cu două buze ține praful de făină, nămolul de câmp și apa de spălare departe de cavitatea angrenajului. Sunt disponibile montajul cu picior, flanșă și arbore tubular, iar arborele de ieșire poate fi prelucrat pentru a se potrivi cu motorul dvs. existent. Trimiteți puterea dvs. de intrare, raportul necesar și flanșa motorului - vă returnăm un cadru potrivit, un desen dimensional și o ofertă directă din fabrică în 24 de ore.
4050607080100120135147155175200250

Cutii de viteze cu melc din seria WPDA — rapoarte 5:1 până la 100:1, 15–2.500 N·m, carcasă din fontă IP65

Dacă achiziționați un reductor melcat pentru un mixer, un transportor, o linie de ambalare sau un instrument agricol, cele trei numere care decideți dacă se potrivește raportul, cuplul de ieșire și flanșa motorului. Seria WPDA acoperă toate trei în treisprezece dimensiuni ale cadrului de la 40 la 250, cu putere de intrare de la 0,12 kW la 15 kW și o carcasă din fontă care păstrează IP65 sub spălare și praf. Tabelele de mai jos vă permit să potriviți un cadru la sarcina dvs. fără a deschide un catalog.

Instantaneu specificație

  • Dimensiunile cadrului40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • Putere de intrare0,12 kW – 15 kW
  • Raport de reducere5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • Cuplul de ieșire15 N·m – 2.500 N·m
  • LocuințeFontă de înaltă rezistență, rezistentă la impact și deformare
  • Roata viermeSuprafața dintelui stinsă și șlefuită HRC 58–62
  • ProtecţieIP65 — etanșare cu două buze plus etanșare de ulei schelet rezistentă la praf
  • MontarePicior, flanșă sau arbore tubular; arborele de ieșire prelucrat la motorul dumneavoastră
  • LubrifiereCircuit de lubrifiere forțată, carter sub 60 °C la serviciu 24/7
WPDA Series Worm Gearboxes — cast iron housing worm reducer

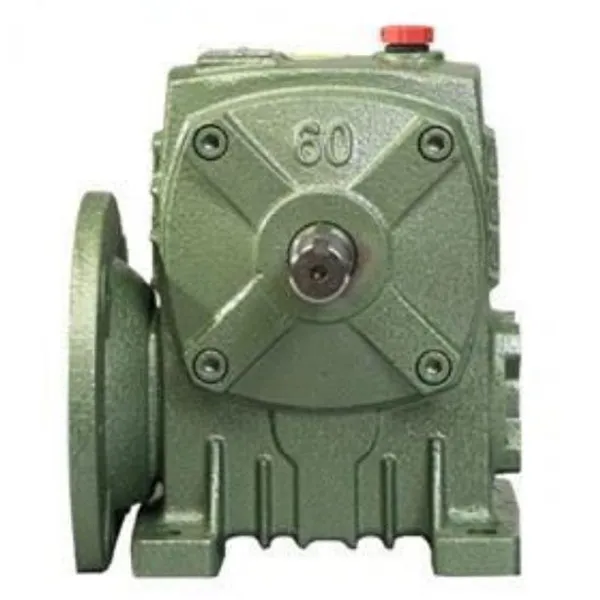

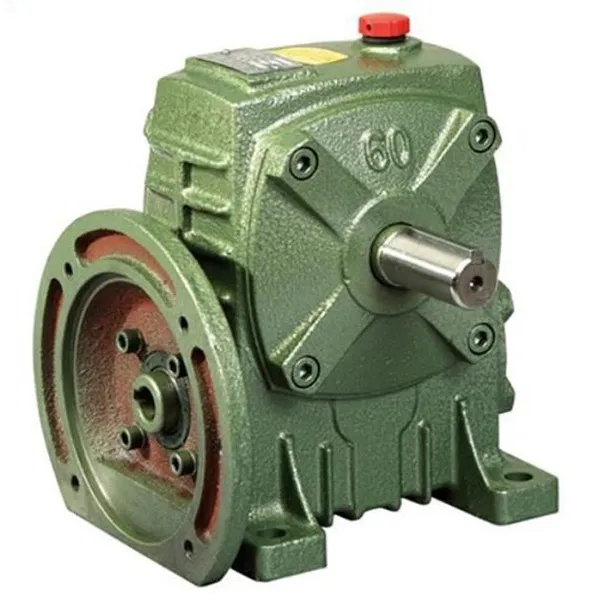

Cutie de viteze melcat WPDA — carcasă din fontă, intrare montată pe flanșă, arbore de ieșire tubular sau solid.

Unde se potrivește WPDA

Prelucrarea și amestecarea alimentelor

Autoblocarea ține paleta atunci când motorul se oprește

Un raport de 40:1 la WPDA-70 permite unei palete de amestecare de mare capacitate să pornească sub sarcină fără a se bloca. Când linia se oprește, geometria viermei autoblocante împiedică paleta să cadă sub propria greutate. The Garnitura cu două buze ține praful de făină departe de ulei, astfel încât intervalul de service se mută la aproximativ șase luni.

Ape uzate și sortare

Carcasă din fontă și etanșare cu două buze împotriva umidității

Într-o stație de canalizare sau de sortare a gunoiului, uleiul care se scurge pe lângă un sigiliu uzat este ceea ce ucide rulmenții. WPDA-100 folosește o carcasă din fontă rezistentă la rugină și o etanșare cu două buze; zgomotul măsurat de funcționare scade din jur 80 dB până la 62 dB, ceea ce contează în turele de noapte din zonele rezidențiale.

Utilaje agricole

Raportul de 60:1 triplează cuplul tamburului la o mașină de recoltat

Pe o combină de batere, un WPDA-80 60:1 ridică cuplul motorului de aproximativ trei ori și îmbunătățește treieratul eficienta cu aproximativ 25%. Arborele tubular se montează drept pe arborele de antrenare existent, deci pe cadrul nu necesita re-prelucrare. IP65 ține nămolul de câmp și ploaia departe de cavitatea angrenajului.

Logistică și ridicare

Dispunerea în unghi drept economisește 30% din spațiul de instalare

Pe liniile de sortare automate și platformele de ridicare, aspectul melcat în unghi drept permite motorului să stea lângă arborele antrenat în loc să fie în spatele lui. Un WPDA-60 25:1 oferă o poziționare suficient de fină pentru sortarea coletelor fara servo. Arborii de ieșire pot fi prelucrați pentru a se potrivi cu motoarele importate, evitând o transmisie completă schimb. VeziCutie de viteze melcat seria WPinterval pentru taxe cu un raport mai mic.

Tabel de selecție — Putere, raport și greutate

Referință rapidă pentru dimensiunea cadrului — puterea nominală de intrare și greutatea
Dimensiune Putere de intrare (kW) Interval de raport Greutate (kg)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0,37 – 0,75 5:1 – 80:1 17
80 0,75 – 1,5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2.2 – 3.0 5:1 – 80:1 64
135 3.0 – 4.0 5:1 – 80:1 85
147 3.0 – 4.0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5,5 – 7,5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11.0 – 15.0 5:1 – 80:1 396

Cuplul de ieșire se întinde de 15 N·m la dimensiunea 40 până la 2.500 N·m la dimensiunea 250. Dacă sarcina dvs. are nevoie de un raport în afara celor nouă pași standard, cereți cea mai apropiată pereche și vă vom confirma viteza de ieșire și cuplul real.

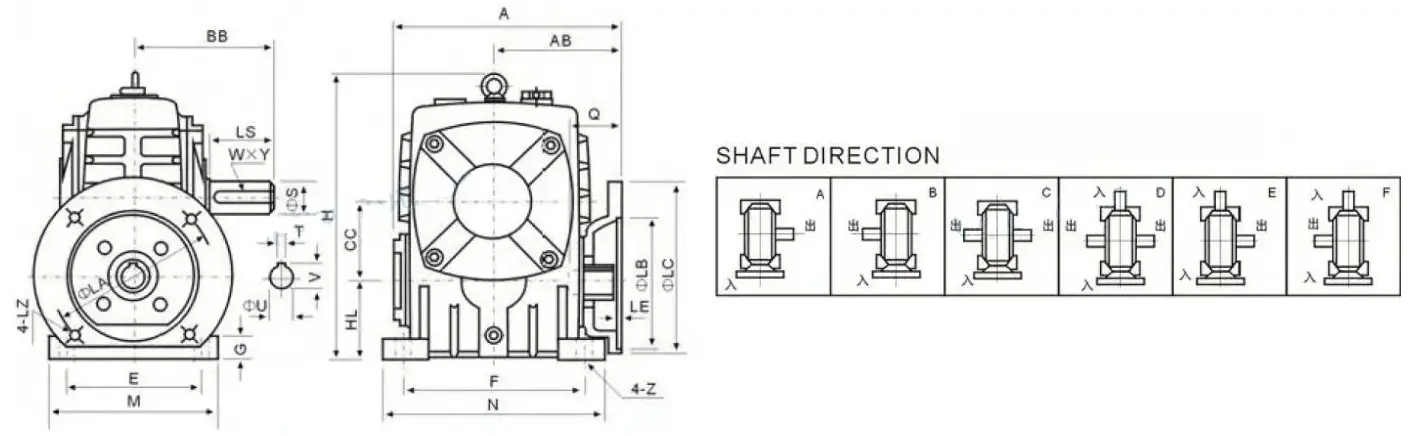

Dimensiuni de instalare - Dimensiuni de cadru de la 40 la 250

Dimensiuni de montare (mm) — A, AB, BB, H, HL, flanșă LA/LB/LC, orificiu de intrare Q/U, arbore de ieșire LS/S
Dimensiune A AB BB H HL M N E F G Z LA LIVRE LC LE LZ Q U T×V LS S W×Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12,8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12,8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16,3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16,3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6×21,8 65 32 10×4,5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8×27,3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8×31,3 85 45 12×4,5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10×41,3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10×41,3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 12×45,3 125 70 20×7,5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 12×45,3 155 90 25×9

Toate dimensiunile în milimetri. Pe mobil, glisați masa pe orizontală pentru a ajunge la coloanele flanșei și arborelui. Trimiteți cadrul motorului și dimensiunea necesară a arborelui de ieșire și vă vom confirma rândul potrivit înainte de a comanda.

De ce cumpărătorii specifică această serie

01

Roată melcă călită și șlefuită, HRC 58–62

Roata melcată trece prin călire și șlefuire, cu o duritate a suprafeței dintelui în banda HRC 58–62. Într-o aplicație de transport minier, doi ani de funcționare continuă au produs mai puțin de 0,1 mm de uzură a angrenajului - durata de viață de aproximativ trei ori mai mare decât a unui reductor standard în aceeași sarcină. Thefabricarea de precizie a angrenajuluipagina afișează pași de șlefuire și inspecție în spatele acelei figuri.

02

Ungerea forțată menține baia sub 60 °C la funcționare 24/7

Un circuit intern de lubrifiere forțată alimentează ochiurile și rulmenții, mai degrabă decât să se bazeze doar pe stropire. La Funcționare continuă de 24 de ore, baia de ulei rămâne sub 60 °C, ceea ce încetinește oxidarea lubrifiantului și menține grosimea peliculei la contactul cu vierme. Aceasta este diferența dintre un reductor care durează un sezon și unul care durează câteva.

03

Etanșare cu două buze IP65 și o carcasă care nu ruginește

O etanșare cu două buze plus o etanșare de ulei schelet rezistentă la praf ține IP65 împotriva noroiului, ploii și prafului de proces. Pe a loc de sortare a gunoiului unde reductoarele obișnuite au scurs ulei și au confiscat în trei luni, un WPDA-100 a fugit 18 luni în același mediu corosiv fără o picătură de scurgere. Dacă datoria ta este mai ușoară și ai nevoie un plic mai mic, comparațiCutie de viteze melcate seria RV.

04

Arborele de ieșire prelucrat la motorul dvs., nu invers

Montajul cu picior, flanșă și arbore tubular sunt toate disponibile, iar arborele de ieșire poate fi prelucrat la dimensiunea a motorului sau a arborelui antrenat pe care îl dețineți deja. O fabrică de mașini agricole avea nevoie de un arbore care să se potrivească cu unul mai vechi motor; arborele de schimb a fost expediat în trei zile și a fost fixat fără a schimba motorul. Pentru taxe agricole, vezicutie de viteze agricolăgama de asemenea.

Feedback-ul clienților

„Le executăm într-un atelier cu alimente umede, unde cutiile de viteze anterioare rugineau și aveau nevoie de opriri frecvente. Cu seria WPDA, carcasa nu a ruginit nici măcar cu făină și umezeală toată ziua, iar bronzul roata melcată este încă curată. Zgomotul în timpul funcționării este aproape neglijabil, astfel încât nu mai interferează cu echipamente de testare a alimentelor în apropiere. Când a trebuit să ajustez raportul de reducere, echipa lor m-a ghidat prin diferențele de model și a rulat calculul sarcinii pentru mine — unitatea recomandată a funcționat fără probleme de la prima începe.”

Emma WilsonUzina de prelucrare a alimentelor, Sydney, Australia

„Cutiile de viteze WPDA au funcționat foarte bine în proiectul nostru – fiabile, eficiente și ușor de instalat și întreținut. De la prima consultație până la livrare totul a decurs fără probleme, iar comunicarea a fost simplă. Vom continua să lucrăm împreună și vom recomanda produsul altor parteneri.”

James CarterCumpărător de proiect, client Raydafon

Trimiteți puterea și raportul motorului dvs. - Obțineți un cadru potrivit

Spuneți-ne puterea de intrare, viteza sau raportul de ieșire necesar, tipul de montare și dimensiunea arborelui. Vom confirma Cadru WPDA, returnați desenul dimensional și cotați la prețul de fabrică, de obicei în 24 de ore. Gamă completă pecutie de viteze melcatpagină.
