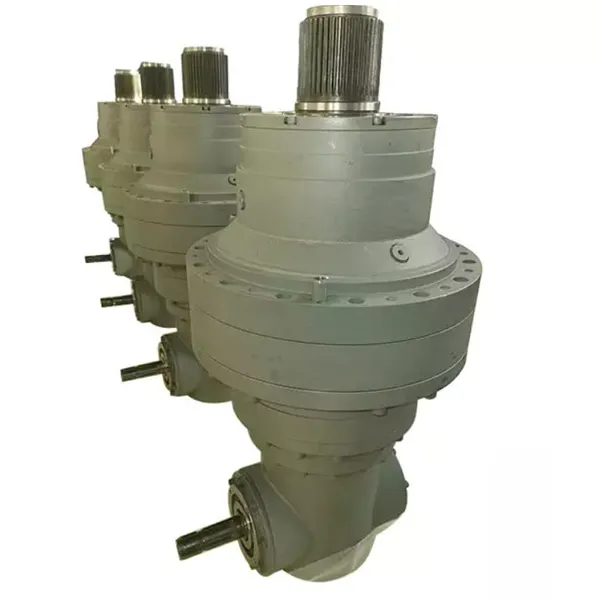

Cutie de viteze planetară

Raydafon, Aprovizionarea directă a fabricii de reductoare de înaltă calitate din China, în calitate de producător și furnizor de încredere, oferim reductoare planetare cu performanță stabilă, structură compactă și preț rezonabil, potrivite pentru echipamente de automatizare, sistem de transmisie de mare sarcină și câmp de control de precizie, pentru a satisface nevoile de achiziție ale clienților autohtoni și străini pentru cuplu ridicat, viață lungă și eficiență ridicată.

Reductorul planetar Raydafon adoptă o structură de oțel aliat de înaltă rezistență, angrenajul este carburat și stins și șlefuit cu precizie, duritatea suprafeței dintelui atinge HRC60±2, rezistența la oboseală este puternică, iar capacitatea portantă este mult mai mare decât mecanismul tradițional de reducere a angrenajului. Este adoptat designul intern de ochiuri simetrice cu trei dinți, eficiența transmisiei poate ajunge la mai mult de 95%, funcționarea este stabilă, zgomotul este scăzut și cuplul de ieșire este uniform. Este potrivit în special pentru sisteme servo, cilindri electrici, roboți industriali, șasiuri mobile cu roți, linii de transmisie și dispozitive de ridicare etc., care au cerințe ridicate pentru precizie și răspuns la putere.

RaydafonCutie de viteze planetarăoferă combinații structurale într-o singură etapă, în două trepte și în trei trepte, cu rapoarte de viteză care acoperă 3:1 ~ 200:1 și poate extinde selecția cuplului de ieșire și a raportului de reducere după cum este necesar; Formele de ieșire includ arborele cheie, arborele canelat, tipul de flanșă și interfața personalizată non-standard pentru a îndeplini cerințele de instalare ale diferitelor echipamente. Toate produsele companiei au trecut testul de echilibrare dinamică și testul de concentricitate pentru a asigura o funcționare de mare viteză fără agitare și căldură, îmbunătățind considerabil stabilitatea generală a echipamentului.

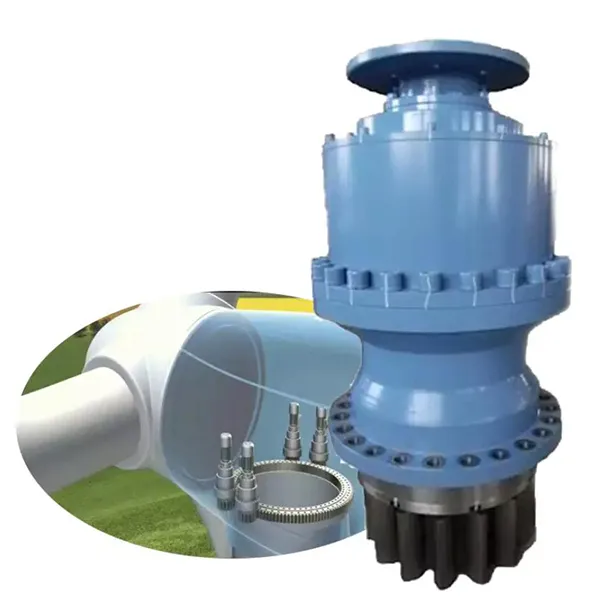

Reductoarele planetare produse de Raydafon au fost utilizate pe scară largă în linii de asamblare automate, mașini de ambalare, echipamente CNC, echipamente de transport, șasiu cu șenile de inginerie, sisteme de control al energiei eoliene și alte domenii. Au performanțe excelente în durabilitate, adaptabilitate și competitivitate la preț și sunt bine primite de clienții interni și străini. Indiferent dacă sunteți un integrator, un producător complet de mașini sau un furnizor de servicii de întreținere, vă putem oferi soluții de transmisie rentabile și suport stabil de aprovizionare.

Cum funcționează o cutie de viteze planetară

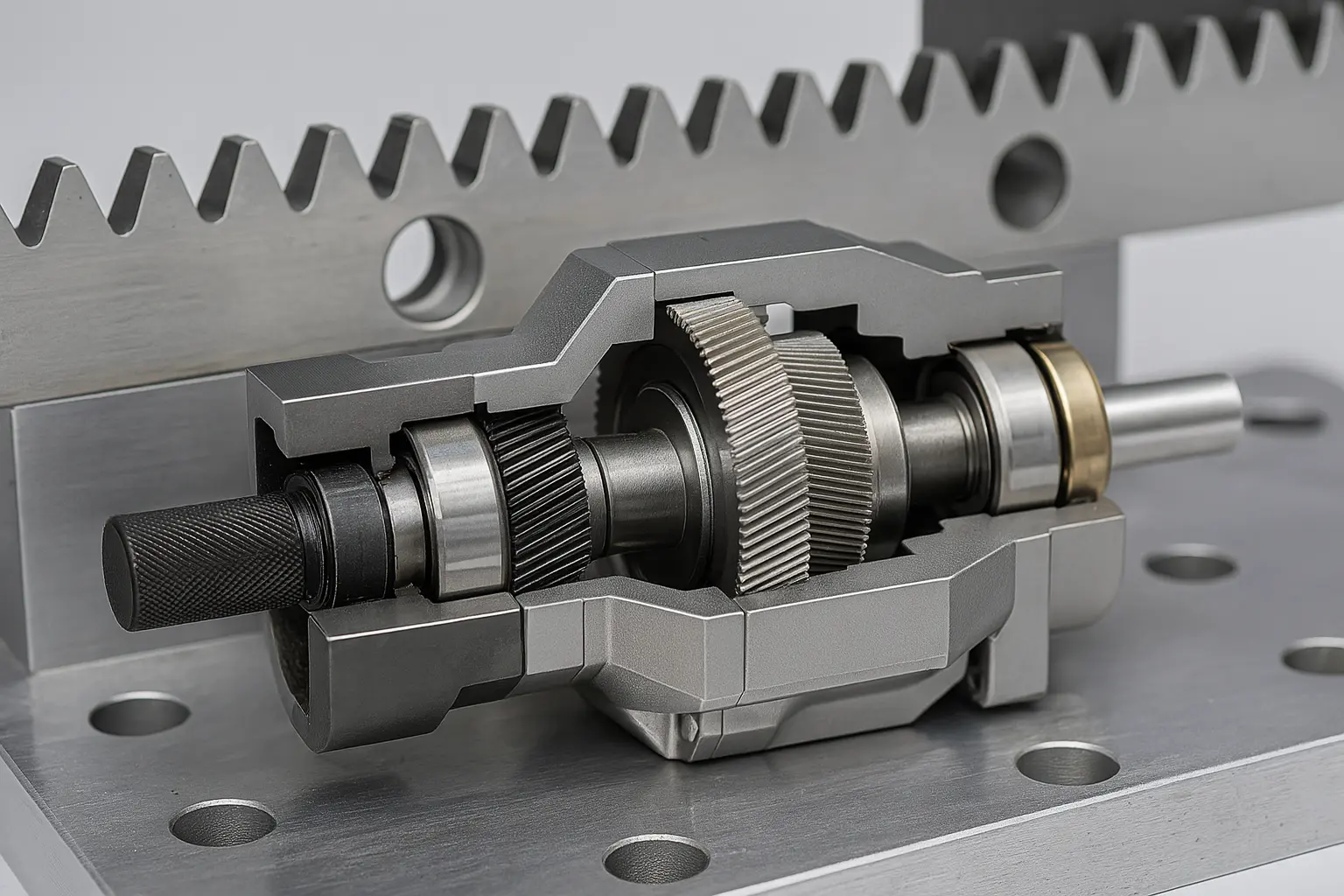

Structura de bază a unui reducător planetar constă din trei părți cheie: angrenajul solar central (pinionul la capătul de intrare), angrenajul planetar care se rotește în jurul lui și inelul dințat interior înfășurat în exterior. Puterea este transmisă de la motor, mai întâi antrenând angrenajul solar să se rotească, iar apoi angrenajul solar antrenează mai multe angrenaje planetare pentru a se roti. Aceste angrenaje planetare se rotesc în timp ce se rotesc de-a lungul angrenajului solar și în cele din urmă transmit puterea arborelui de ieșire prin suportul planetar fixat pe ele.

Această metodă de „împletire cu mai mulți dinți” permite ca forța să fie împărțită între mai multe angrenaje, care nu numai că are o ieșire lină și un zgomot redus, dar are și o capacitate portantă mai puternică decât structurile obișnuite de angrenaje. Reductoarele planetare Raydafon pot produce un cuplu mai mare în aceleași condiții de volum, cu o structură compactă, potrivită pentru echipamente cu spațiu de instalare limitat, dar cerințe ridicate de performanță a transmisiei, cum ar fi servosisteme, brațe robotizate automate, module de antrenare pe șenile, mașini de ambalare etc.

Raportul de transmisie al unui reductor planetar depinde de raportul de transmisie și de numărul de trepte. În general, o singură etapă poate ajunge la 310:1, o cu două trepte poate fi extinsă la 20100:1 și chiar și o combinație în trei trepte poate fi realizată pentru condiții de lucru care necesită un raport de reducere mai mare. Raydafon oferă o structură standard a raportului de viteză și acceptă o combinație personalizată în cascadă, setând viteza de ieșire și intervalul de cuplu în funcție de nevoile clientului.

Deoarece angrenajul planetar intern schimbă constant poziția forței în timpul rotației, angrenajul se uzează uniform și întreaga mașină are o viață mai lungă. În plus, folosim angrenaje din oțel aliat întărit, rulmenți de precizie și standarde de asamblare cu joc redus, ceea ce face ca reductorul să fie stabil nu numai la ieșire, ci și o precizie ridicată de poziționare, potrivit pentru pornire și oprire repetate, înainte și înapoi și condiții de sarcină cu inerție scăzută.

Avantajele de bază ale reductoarelor planetare sunt eficiența ridicată, densitatea mare a cuplului, dimensiunile mici și controlul bun al concentricității. Raydafon are soluții mature în designul angrenajelor, sistemul de lubrifiere, potrivirea flanșelor de ieșire etc., care pot acoperi nevoile reale ale diferitelor sisteme industriale. Dacă evaluați optimizarea sistemului de transmisie, putem potrivi rapid combinația adecvată de model și structură în funcție de parametrii motorului și cerințele de sarcină pe care le furnizați. Bine ați venit să consultați selecția.

Cum se calculează raportul de viteză al cutiei de viteze planetare

Când se utilizează sau se selectează un reductor planetar, calculul raportului de transmisie (raportul de reducere) este un pas de bază și critic. Raportul de transmisie determină viteza și cuplul arborelui de ieșire și are un impact direct asupra eficienței de funcționare a echipamentului și potrivirea sarcinii. Atunci când proiectează un sistem de reducere planetară, Raydafon va potrivi structura corespunzătoare a raportului de viteză în funcție de nevoile reale, pentru a asigura o utilizare stabilă și eficientă.

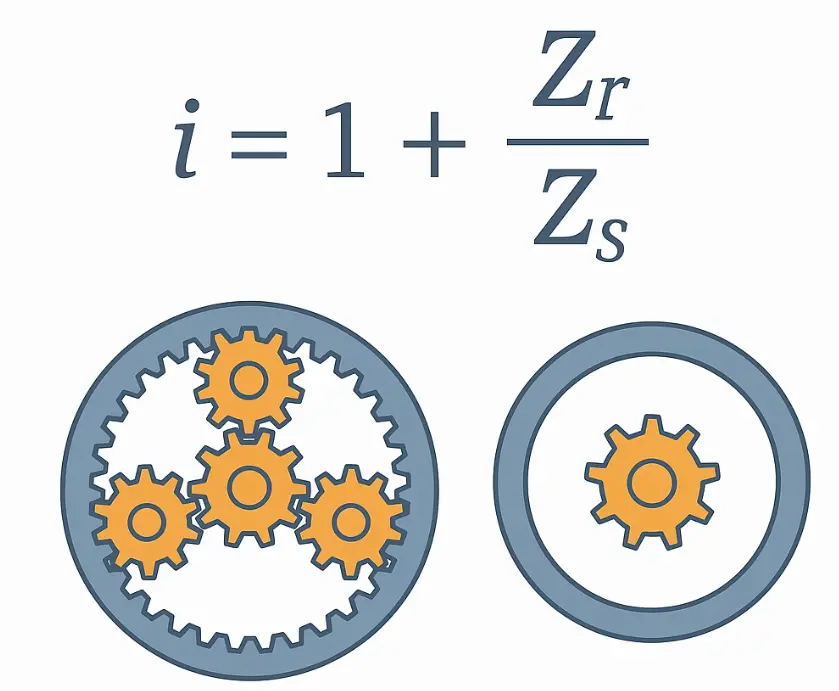

Formula pentru calcularea raportului de transmisie al unui reductor planetar nu este de fapt complicată. Cea mai comună structură este aceea că angrenajul solar este activ, inelul interior este fix și purtătorul de planete este scos. În această structură, formula de calcul a raportului de transmisie este:

Raportul de transmisie i = 1 + (Zr / Zs)

Unde:

Zr este numărul de dinți de pe inelul interior

Zs este numărul de dinți de pe angrenajul solar

Pentru un exemplu simplu: dacă numărul de dinți de pe angrenajul solar este de 20 și numărul de dinți de pe inelul interior este de 60, atunci raportul de transmisie este:

i = 1 + (60 ÷ 20) = 1 + 3 = 4

Adică motorul se rotește de 4 ori, arborele de ieșire se rotește de 1 dată, iar raportul de reducere este de 4:1.

În reductoarele planetare proiectate de Raydafon, raportul de transmisie utilizat în mod obișnuit acoperă un interval de la 3:1 la 100:1, care se realizează printr-o combinație de structuri cu o singură treaptă, două trepte sau trei trepte.

Structură cu o singură etapă De obicei, raportul de viteză este de 3 ~ 10

Structura în două etape Raportul de viteză este de 15 ~ 100

Structură în trei trepte Potrivit pentru ocazii cu sarcină grea și viteză mică care necesită un raport de reducere mai mare

Pe lângă calcularea raportului de viteză, este, de asemenea, important de menționat că grupurile planetare de diferite niveluri vor suprapune frecare internă, ceea ce va avea un impact ușor asupra eficienței. Prin urmare, sub premisa că raportul de viteză permite, încercați să alegeți o combinație mai eficientă de nivel scăzut.

Raydafon poate recomanda un raport de transmisie rezonabil și un nivel structural bazat pe viteza motorului, cerințele privind viteza de ieșire, cuplul de sarcină și alte date furnizate de client și poate oferi desene de parametri și sugestii de selecție pentru a vă ajuta să evitați erorile în stadiul incipient de selecție și să asigurați funcționarea fiabilă a echipamentului. Dacă nu sunteți sigur de calculul raportului de transmisie, ne puteți contacta direct și vă vom ajuta la calcularea și potrivirea modelului potrivit.
