Care sunt clasificările cilindrilor hidraulici?

Cilindri hidraulici, ca componente de acționare de bază în sistemele hidraulice, sunt în principal responsabile pentru conversia eficientă a energiei hidraulice în energie mecanică, realizând o mișcare alternativă liniară sau mișcare de balansare. Structura sa este raționalizată, performanța este stabilă și poate obține o mișcare lină fără a fi nevoie de un dispozitiv de decelerare și nu există spațiu de transmisie, așa că este utilizat pe scară largă în diferite tipuri de mașini. Pe baza diferitelor funcții, cilindrii hidraulici sunt de obicei clasificați în următoarele categorii.

Clasificarea principală a cilindrilor hidraulici

Cilindri cu acțiune simplă

Un cilindru hidraulic cu acțiune simplă este un dispozitiv hidraulic care poate genera doar împingere unidirecțională prin împingerea unilaterală a uleiului hidraulic, iar resetarea acestuia trebuie finalizată cu arcuri, greutate proprie sau sarcini externe. Dispozitivul constă dintr-un cilindru, chiulasă, piston, tijă de piston și dispozitiv de etanșare. Uleiul hidraulic acționează doar pe o parte a zonei efective a pistonului, în timp ce cealaltă cameră de capăt este în contact cu aerul.

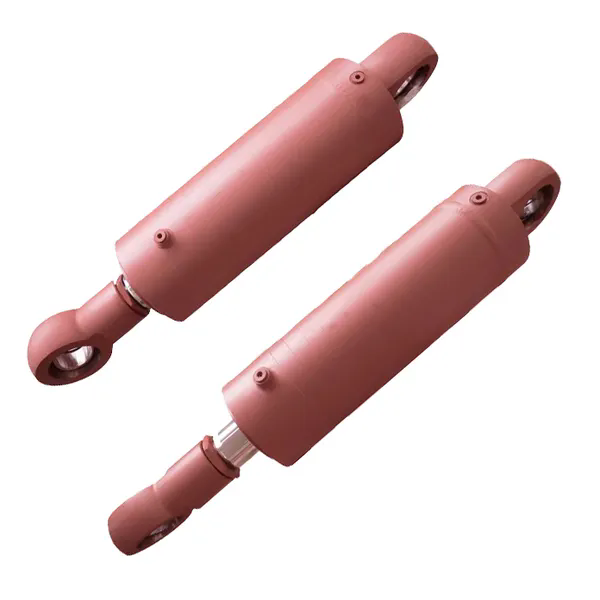

Modele Raydafon:Cilindru hidraulic pentru camion de gunoi, cilindru hidraulic de ridicare

Cilindri cu dublă acțiune

Cilindru hidraulic cu dublă acțiune se referă la un cilindru hidraulic care poate introduce ulei sub presiune din ambele părți ale pistonului. Este adesea folosit ca componentă de antrenare pentru cricuri. Dispozitivul de acționare al unui cilindru hidraulic cu dublă acțiune este principalul dispozitiv de ieșire al unui sistem hidraulic de mișcare. Deși variază în dimensiune, tip și structură de design, această parte este de obicei cea mai observabilă. Aceste actuatoare transformă presiunea lichidului în mișcare liniară rapidă și controlabilă sau forță pentru a conduce sarcina.

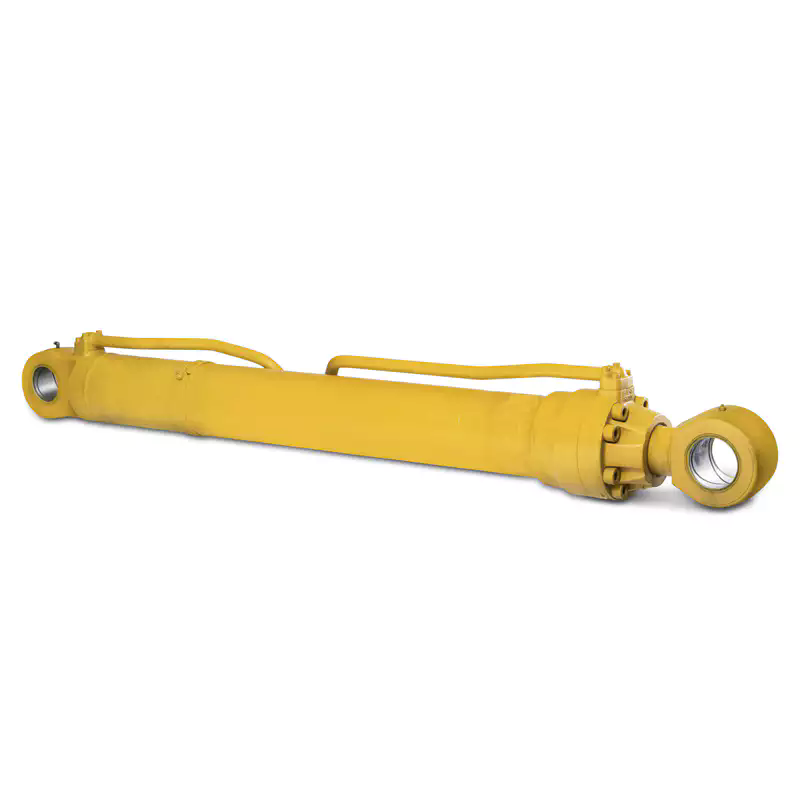

Modele Raydafon:Cilindru hidraulic pentru excavator, cilindru hidraulic pentru stivuitor

Cilindri telescopici

Un cilindru hidraulic telescopic, cunoscut și ca cilindru hidraulic cu mai multe trepte, este format din două sau mai multe pistoane. Secvența sa de extensie este de la mare la mic, iar când este retrasă, este de la mic la mare. Acest cilindru hidraulic poate realiza o cursă mai mare și o lungime mai scurtă când este retras, cu o structură compactă.

Modele Raydafon:

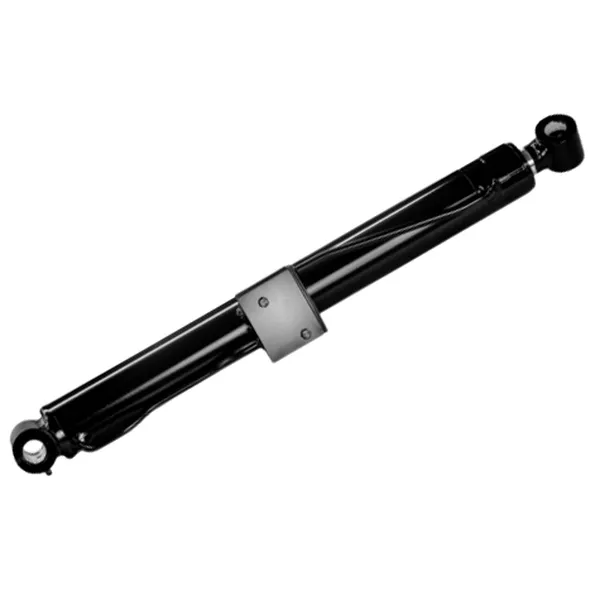

Cilindri hidraulici pentru vehicule aeriene

Parametrii produsului deRaydafonluicilindru hidraulic

Știința materialelor:

Butoi: Tuburi din oțel fără sudură

Tije: oțel aliat 4340 + placare cu crom de 0,05 mm

Suporturi: oțel carbon forjat SAE 1045

Tabelul parametrilor tehnici:
