Agricultural Gearbox Manufacturer for Efficient Farming Solutions

Sisteme de antrenare agricole Raydafon

Producător de cutii de viteze agricole pentru motocultoare rotative, cositoare, semănători și mixere de furaje

Raydafon construiește cutii de viteze agricole pentru uneltele care realizează munca: motocultoare, motocoase, mașini de tuns iarba, împrăștiatoare de îngrășăminte, semănători, mixere de furaje TMR și prese de balotat. Fiecare unitate este produsă în propria noastră fabrică, de la turnarea carcasei și tăierea angrenajului până la tratament termic, asamblare și testare de rodare, în conformitate cu un sistem de calitate ISO 9001.

Cumpărătorii vin la noi cu o evaluare a prizei de putere a tractorului, un desen al utilajului, un eșantion de cutie de viteze eșuat sau doar o stare de funcționare. Confirmăm raportul, clasa de cuplu, interfața de intrare/ieșire și orientarea carcasei, apoi fabricăm conform specificațiilor respective.

100–2000 N·mGama de cuplu de ieșire
540/1000 rpmIntrare PTO standard
96%+Eficiența transmisiei
15 zileExemplu de timp de livrare
Prezentare generală a produsului

Ce produce Raydafon

Raydafon se concentrează pe sistemele de transmisie a angrenajelor agricole. Gama actuală acoperă cutii de viteze pentru mașini de tuns iarba, cutii de viteze pentru mașini de tuns iarbă (cutii de viteze pentru tocător de iarbă montate lateral), cutii de viteze pentru motocultor, reductoare pentru cositoare și cutii de viteze dedicate pentru îngrășământ și mașini de semănat. Fiecare formă de carcasă, angrenaj și flanșă de ieșire sunt proiectate în funcție de o anumită condiție de lucru a utilajului, mai degrabă decât copiate dintr-un catalog generic.

  • Carcasă compactă, transmisie stabilă— angrenaje elicoidale sau cilindrice din oțel aliat de înaltă calitate, zgomot redus de rulare, vibrații minime, durată mecanică mai lungă.
  • Cuplu ridicat pentru condiții grele— design de modul mare cu suprafețe dentare întărite, potrivit pentru încărcături grele, teren alunecos, prăfuit: iarbă densă, margini de pădure, pante și pietriș.
  • Interfețe de montare multiple— intrare standard PTO (1-3/8" Z6 / Z21) cu o gamă largă de forme de flanșă de ieșire pentru a se potrivi diferitelor modele de utilaje.
  • Design cu întreținere redusă— lubrifiere internă optimizată cu fereastra de nivel de ulei și aerisire, reducând frecvența zilnică de întreținere.
  • Suport complet de personalizare— Serviciu OEM și ODM pentru raport, direcția de montare, forma de intrare/ieșire și structura carcasei. Probele livrate în cel mult 15 zile.

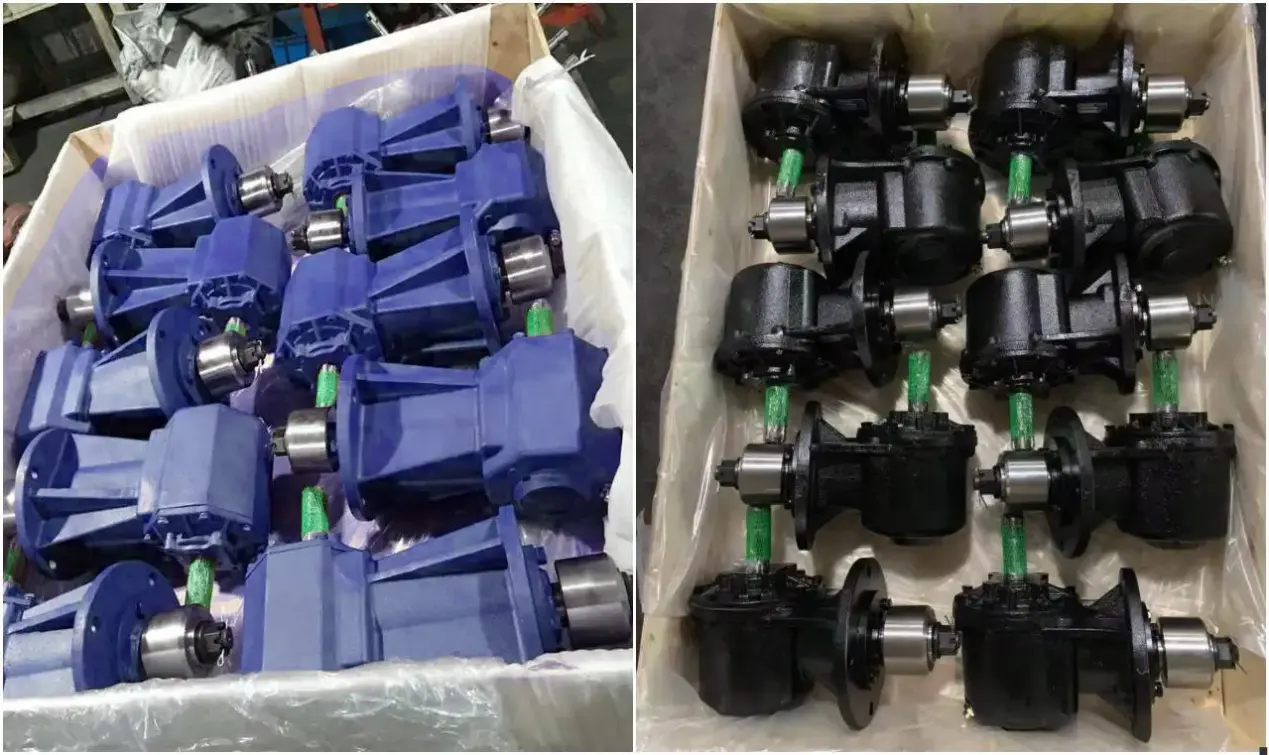

Agricultural gearbox manufactured by Raydafon
Gama de cutii de viteze agricole Raydafon — carcase turnate și prelucrate intern, angrenaje produse și tratate termic la fața locului.

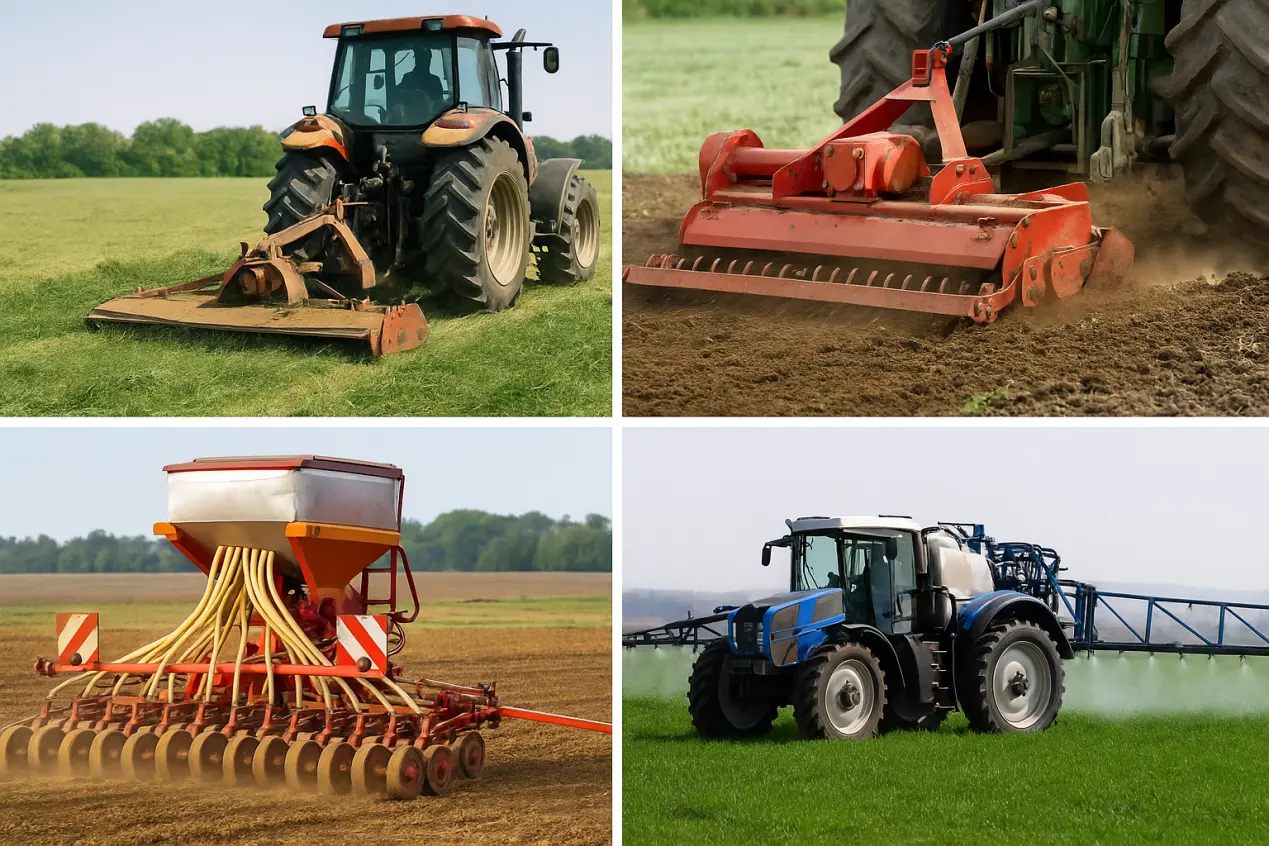

Produsele Raydafon sunt utilizate pe scară largă pe tractoare mici și mijlocii care montează unelte agricole, în special pe echipamente agricole cu specificații înalte pentru piețele europene și americane. Unitățile sunt în serviciu în Germania, Italia, Statele Unite și Brazilia cu mărci locale și mari OEM. Furnizăm unități individuale, precum și producție în volum și contracte de furnizare pe termen lung.

Pe lângă cutiile de viteze agricole, Raydafon produce piese de transmisie de precizie inclusivangrenaje din plastic, angrenaje coniceşiangrenaje cu șuruburipentru automatizări industriale, mașini alimentare și echipamente medicale, astfel încât mai multe componente de susținere pot fi achiziționate de la un singur furnizor.

Ghid de selecție

Cum să alegi o cutie de viteze agricolă care se potrivește locului de muncă

Prețul și aspectul sunt punctele de plecare greșite. Ceea ce decide dacă o cutie de viteze durează un sezon sau un deceniu este cât de bine se potrivește cu utilajul, tractorul și solul pe care lucrează. Cele patru criterii de mai jos acoperă întrebările pe care inginerii noștri le pun la aproape fiecare întrebare.

  1. Confirmați mai întâi tipul aplicației Categoria de implementare conduce întregul design. Cutiile de viteze pentru mașini de tuns iarba au nevoie de funcționare la viteză mare și rezistență la impact. Cutiile de viteze pentru motocultor și rotiță accentuează puterea cuplului și rezistența structurală. Semănătorii și pulverizatoarele folosesc structuri mai ușoare, cu cerințe mai mari privind eficiența transmisiei și comoditatea întreținerii.
  2. Potriviți parametrii de montare și de acționare Viteza de intrare și raportul de ieșire trebuie să se potrivească cu priza de putere a tractorului. Diametrul arborelui de intrare și de ieșire și tipul de conexiune trebuie să fie compatibile cu interfața PTO existentă. Distanța orificiilor de montare și direcția de instalare trebuie să permită o potrivire curată pe cadrul instrumentului. Direcția de rotație trebuie să fie confirmată pentru a evita rularea mașinii înapoi.
  3. Verificați materialul și prelucrarea Cutiile de viteze agricole de calitate folosesc carcase din fontă ductilă cu angrenaje interne din oțel aliat, cum ar fi 20CrMnTi, carburate și călite pentru rezistență la uzură. În condiții de lucru cu praf sau noroi, structura de etanșare trebuie să fie întărită special pentru a împiedica scurgerea uleiului de lubrifiere și pătrunderea nisipului.
  4. Verificați capacitatea de transport a cuplului Confirmați cuplul maxim de ieșire al cutiei de viteze în raport cu sarcina reală a utilajului, în special în operațiuni cu sarcină mare, cum ar fi lucrarea adâncă a solului și tăierea grea a ierbii. Cutiile de viteze grele ar trebui să fie selectate de preferință față de o unitate mai ușoară care va funcționa la cald și va defecta devreme.
  5. Luați în considerare capacitatea de service Utilajele agricole lucrează în aer liber continuu. O cutie de viteze cu o fereastră de observare a nivelului de ulei și un orificiu de scurgere a uleiului accesibil curat este semnificativ mai ușor de întreținut, iar disponibilitatea pieselor contează la fel de mult ca specificația inițială.
Agricultural gearbox selection and matching
Raportul de potrivire, interfața PTO și aspectul de montare înainte de producție evită cele mai frecvente probleme de montare în domeniu.
Date de performanță

Gama maximă de cuplu și viteză a cutiilor de viteze agricole Raydafon

Capacitatea portantă este singurul factor care decide dacă un instrument supraviețuiește unui sezon lung de muncă cu sarcină mare. Raydafon a dezvoltat o serie de cutii de viteze de la sarcini ușoare la sarcini grele, acoperind întreaga gamă de unelte montate pe tractor. Fiecare unitate este testată la sarcină înainte de a ieși din fabrică.

Acoperirea cuplului de ieșire

Seria Lumină 100–300 N·m Pulverizatoare, semănători și unelte ușoare unde greutatea și eficiența contează cel mai mult.
Seria medie 500–900 N·m Mașini de tuns iarbă și motocultoare funcționează continuu în condiții mixte de câmp.
Seria Heavy Duty Până la 1500 N·m Presele de balotat, mixerele de îngrășăminte și concasoarele rulează cicluri susținute de sarcină mare.
Special Personalizat 2000+ N·m vârf Condiții de lucru extreme și medii complexe care necesită o capacitate maximă de cuplu.
Intrare PTO standard 540/1000 rpm Compatibil cu interfețele de ieșire a prizei de putere a tractorului din întreaga lume.
Personalizat de mare viteză Până la 2000 rpm Pentru tractoare de înaltă eficiență și mașini de putere care necesită viteze de intrare mai mari.

Viteză și eficiență

Viteza de ieșire depinde de raportul de reducere selectat, cu intervale de ieșire acoperind de la câteva zeci până la câteva sute de rpm, în funcție de model. Angrenajele sunt șlefuite cu o precizie ridicată, cu o formă optimizată a dintelui, pentru a asigura o rețea lină la viteză mare, oferind o eficiență de transmisie de peste 96% și un zgomot de operare controlat sub 72 dB.

96%+ Eficiență <72 dB Zgomot Priza de putere 540 rpm Priza de putere 1000 rpm 2000 rpm de mare viteză Încărcare testată
Raydafon agricultural gearbox torque and speed range
Fiecare cutie de viteze este încărcată și testată înainte de expediere pentru a confirma performanța portantă în raport cu specificațiile clientului.
Capacitatea de service

Cutia de viteze pentru mașini agricole este ușor de dezasamblat și reparat?

În utilizarea zilnică, o cutie de viteze se uzează în cele din urmă, curge ulei sau dezvoltă un zgomot anormal al angrenajului. Ceea ce contează în acel moment este cât de repede unitatea poate fi deschisă, inspectată și repusă în funcțiune. Cutiile de viteze Raydafon sunt proiectate în jurul acelei realități practice - compacte în general, dar ușor de demontat și reconstruit.

  • Design modular— arborele de intrare, arborele de ieșire, angrenajul și carcasa sunt asamblate din piese standardizate. Uneltele convenționale sunt suficiente pentru majoritatea lucrărilor de dezasamblare și asamblare.
  • Carcasă simplă și aspect clar al șuruburilor— carcasa este o structură simetrică din fontă despicată, cu șuruburi neobstrucționate, bine distanțate. Slăbiți-le în ordine pentru a deschide capacul și pentru a inspecta interiorul.
  • Piese comune înalte— angrenajele, garniturile de ulei și rulmenții au dimensiuni standard și sunt foarte interschimbabile. Piesele de schimb sunt comandate după numărul de piesă fără fabricație personalizată.
  • Documentatia furnizata— fiecare cutie de viteze este livrată cu o diagramă explosată și instrucțiuni de dezasamblare care acoperă numerele de piesă, secvența de asamblare și măsurile de precauție, pentru reparații interne sau asistență de la distanță din partea echipei noastre tehnice.
  • Intervalul de inspecție recomandat— verificați uzura garniturii de ulei după fiecare 500 de ore de funcționare și inspectați suprafața de angrenare a angrenajului pentru uzură anormală sau înțepare. Tratamentul în timp util prelungește semnificativ durata de viață.

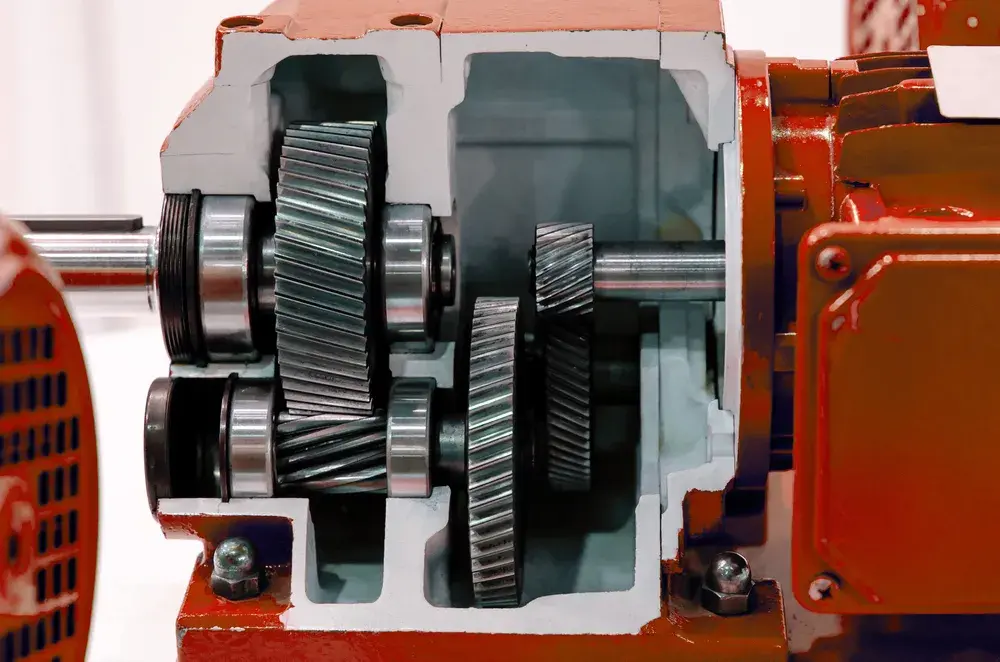

Agricultural gearbox disassembly and maintenance
Construcția modulară cu piese interne standardizate face service-ul pe teren simplu și costurile pieselor de schimb sunt previzibile.

Ce recomandăm operatorilor de flote

Păstrați în stoc câte un set de etanșare și rulmenți de rezervă pentru fiecare model de cutie de viteze. Pe un ciclu de inspecție de 500 de ore, aceasta transformă o defecțiune la mijlocul sezonului într-o reparație în aceeași zi, care este de obicei diferența dintre păstrarea unei ferestre de recoltare și pierderea acesteia.

Întrebări despre cumpărător

Întrebări frecvente despre cutia de viteze agricolă

Ce informații trebuie să trimit pentru o ofertă de cutie de viteze?

Trimiteți tipul de utilaj, turația prizei de putere a tractorului, viteza sau raportul de ieșire necesar, cuplul maxim de lucru, dimensiunile arborelui de intrare și de ieșire, distanța dintre găurile de montare și direcția de instalare. Un desen, o fotografie de probă sau un număr de piesă accelerează considerabil confirmarea.

Puteți construi o cutie de viteze pentru a înlocui o anumită marcă?

Da. Producem regulat cutii de viteze de schimb potrivite modelelor consacrate, inclusiv cutii de viteze pentru amestecătoare de alimentare compatibile cu Comer și game similare. Trimiteți numărul original al piesei sau un desen cotat și vom confirma potrivirea înainte de producție.

Care este timpul de livrare al eșantionului pentru o cutie de viteze personalizată?

Probele personalizate sunt livrate de obicei în aproximativ 15 zile, în funcție de complexitatea carcasei și de cerințele de tăiere a angrenajului. Timpul de producție în volum este confirmat împreună cu cotația.

Cum gestionați cerințele de lubrifiere și întreținere?

Fiecare cutie de viteze este livrată cu o fereastră pentru nivelul uleiului și un aerisire. Vă recomandăm să verificați starea garniturii de ulei la fiecare 500 de ore de funcționare și să inspectați suprafața de angrenare a angrenajului pentru uzură. Instrucțiuni detaliate de întreținere sunt livrate împreună cu fiecare unitate.

Furnizați și alte componente ale sistemului de propulsie alături de cutia de viteze?

Da. Produce și Raydafonarbori cardanici, cutii de viteze planetare, cutii de viteze melcate, angrenaje de precizie șicilindri hidraulici, astfel încât o transmisie completă a instrumentelor poate fi obținută de la un singur furnizor.

Puteți furniza producție în volum și acorduri pe termen lung?

Da. Acceptăm achizițiile de o singură unitate, precum și personalizarea în volum mare și acordurile de furnizare pe termen lung. Contactați-ne cu volumele dvs. anuale și specificațiile necesare pentru a discuta termenii.

Obțineți cotația pentru cutia de viteze agricolă

Trimiteți-ne tipul dvs. de instrument, turația prizei de putere, raportul, necesarul de cuplu și detaliile de montare. Raydafon va confirma specificația, va recomanda seria corespunzătoare și va returna o ofertă cu termenul de livrare. Manualele de selecție și tabelele parametrilor tehnici sunt disponibile la cerere.

View as

Semănătoare de îngrășăminte Gearbox EP190-R3 pentru Fertilizer Broadcaster

Semănătoare de îngrășăminte Gearbox EP190-R3 pentru Fertilizer Broadcaster

În calitate de producător și furnizor chinez, am realizat această cutie de viteze în propria noastră fabrică. Este special adaptat pentru modelul EP190-R3. Raportul de viteză de 5,8:1 este corect. Cutia îngroșată din fontă nu se teme de 300 kg de îngrășământ. Cutia de viteze pentru semănător de îngrășăminte EP190-R3 pentru difuzorul de îngrășăminte sunt toate „ciocănite” de călirea de înaltă frecvență, iar suprafața dinților este suficient de dură pentru a rezista testului de uzură HRC55. Frecarea particulelor și denivelările din câmp la împrăștierea îngrășământului nu vor afecta performanța produselor noastre. Pretul este accesibil direct din fabrica!
Semănătoare de îngrășăminte Gearbox EP35 pentru Fertilizer Broadcaster

Semănătoare de îngrășăminte Gearbox EP35 pentru Fertilizer Broadcaster

În calitate de producător și furnizor profesionist în China, propria fabrică Raydafon a creat cu ingeniozitate cutia de viteze pentru semănătoarea de îngrășăminte EP35 pentru difuzorul de îngrășăminte, care este personalizată pentru distribuitoare de îngrășăminte! Produsul este potrivit pentru modelele obișnuite de împrăștiere a îngrășămintelor, iar raportul de viteză este potrivit exact cu seria EP35. Cutia este fabricată dintr-un aliaj de aluminiu turnat sub presiune, care este ușor, dar are o rezistență puternică la impact și poate rezista la 8 ore de funcționare continuă de mare intensitate. Angrenajele sunt nitrurate, cu o duritate a suprafeței de HV700 și o creștere cu 50% a rezistenței la uzură. De la cercetare și dezvoltare și producție până la inspecția calității și expediere, controlăm întregul proces și vă oferim soluții eficiente și durabile de transmisie a distribuitorului de îngrășăminte la un preț foarte competitiv!

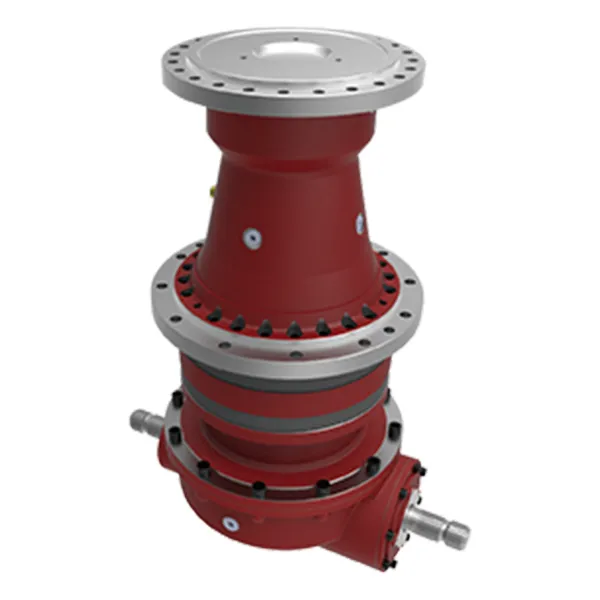

Feed Mixer Gearbox pentru TMR Mixer EP-RMG

Feed Mixer Gearbox pentru TMR Mixer EP-RMG

Ca producător și furnizor puternic din China, cutia de viteze pentru mixerul de alimentare Raydafon pentru mixerul TMR EP RMG produsă în propria fabrică este special concepută pentru alimentare de precizie! Produsul este potrivit pentru mixerele TMR din seria EP RMG, cu rapoarte de viteză cuprinse între 3:1 și 12:1. Corpul cutiei este fabricat din fontă îngroșată și poate rezista la o sarcină de amestecare a furajului de 10 tone. Angrenajele sunt carburate și stinse, iar duritatea suprafeței dintelui atinge HRC58, iar rezistența la uzură este îmbunătățită cu 40%. Este echipat cu rulmenți importați în interior pentru a suporta funcționarea continuă 24 de ore fără blocare. De la cercetare și dezvoltare până la asamblare, controlăm cu strictețe calitatea pe tot parcursul procesului și oferim soluții de transmisie eficiente și stabile pentru ferme la un preț foarte competitiv!
Cutie de viteze pentru mixerul de alimentare de schimb Comer

Cutie de viteze pentru mixerul de alimentare de schimb Comer

Un înlocuitor fabricat de Raydafon pentru cutia de viteze pentru mixerul de alimentare C3A utilizat la vagoanele de amestecare și alimentatoarele TMR. Evaluat pentru o intrare de 540 rpm și o putere de intrare de până la 92 kW, cu conexiuni de intrare și ieșire canelate Z20 de 1-3/4 inch pe modelul standard de montare C3A. Carcasa este din fonta; angrenajele sunt carburate și stinse la HRC55 sau mai sus pentru rezistență la uzură și impact, iar rulmenții importați de mare viteză suportă sarcina de amestecare în regim zilnic continuu. Pentru acest model sunt disponibile rapoarte de 1:1 și 1,8:1. Compatibil cu vagoanele de amestec de la Aksa, DAF Agro, Falke Maschinenbau, Euromilk și Metal-Fach. Comer și C3A sunt mărci comerciale ale Comer Industries; Raydafon este un producător independent și nu este afiliat acestora. Trimiteți raportul și o fotografie a plăcuței de identificare veche pentru o confirmare a montajului și o ofertă în termen de 24 de ore.
În calitate de producător și furnizor de încredere Cutie de viteze agricole în China, produsele noastre au trecut certificarea CE. Dacă doriți să cumpărați produse de calitate, vă rugăm să ne contactați.
