Cutie de viteze pentru mixerul de alimentare de schimb Comer

Cutie de viteze pentru mixerul de alimentare de schimb Comer

Un înlocuitor fabricat de Raydafon pentru cutia de viteze pentru mixerul de alimentare C3A utilizat la vagoanele de amestecare și alimentatoarele TMR. Evaluat pentru o intrare de 540 rpm și o putere de intrare de până la 92 kW, cu conexiuni de intrare și ieșire canelate Z20 de 1-3/4 inch pe modelul standard de montare C3A. Carcasa este din fonta; angrenajele sunt carburate și stinse la HRC55 sau mai sus pentru rezistență la uzură și impact, iar rulmenții importați de mare viteză suportă sarcina de amestecare în regim zilnic continuu. Pentru acest model sunt disponibile rapoarte de 1:1 și 1,8:1. Compatibil cu vagoanele de amestec de la Aksa, DAF Agro, Falke Maschinenbau, Euromilk și Metal-Fach. Comer și C3A sunt mărci comerciale ale Comer Industries; Raydafon este un producător independent și nu este afiliat acestora. Trimiteți raportul și o fotografie a plăcuței de identificare veche pentru o confirmare a montajului și o ofertă în termen de 24 de ore.

Cutie de viteze pentru mixerul de alimentare de schimb Comer — Model de montare C3A

Un înlocuitor independent de pe piața de schimb pentru cutia de viteze pentru mixerul de alimentare C3A utilizat la vagoanele de amestecare. Carcasă din fontă, angrenaj carburat și stins la HRC55 sau mai sus, intrare și ieșire canelată Z20 de 1-3/4 inch, intrare nominală de 540 rpm și putere de intrare de până la 92 kW - un răspuns de la care unitatea originală este uzată sau epuizată.

540INTRAREA NOMINALA rpm
92 kWPUTEREA MAXIMĂ DE INTRARE
Z201-3/4" SPLINE, AMBELE CAPETE
HRC55+DURITATEA SUPRAFAȚEI DINTEI

Notă de marcă:Raydafon este un producător independent de cutii de viteze. Comer și C3A sunt mărci comerciale ale Comer Industries S.p.A. Această pagină descrie o unitate de înlocuire produsă de Raydafon, care este interschimbabilă dimensional și funcțional cu modelul de montare C3A. Raydafon nu este afiliat, autorizat sau furnizor de echipamente originale pentru Comer Industries. Confirmați întotdeauna desenul de montaj înainte de a comanda.

Cutie de viteze de schimb pentru mixerul de alimentare Comer — Unitate de înlocuire compatibilă C3A

Când o cutie de viteze vagon mixt eșuează, întrebarea practică nu este niciodată „ce marcă este pe turnare”, ci „va să se ridice, să preia sarcina și să ajungă aici în acest sezon”. Această cutie de viteze cu model C3A este construită pentru a răspunde exact la asta: același aranjament canelat de intrare și ieșire, același punct de design de 540 rpm și o carcasă din fontă care se montează pe placa cutiei de viteze a vagonului fără a modifica mașina. Se potrivește mixerelor și vagoanelor de alimentare TMR care au fost inițial echipate cu unitatea C3A și este furnizată de Raydafon din propria fabrică din Ningbo, China, conform unui sistem de calitate ISO 9001.

Deoarece este o piesă de înlocuire din stoc de producție, mai degrabă decât o piesă originală doar pentru dealer, timpul de livrare și prețul unitar sunt atât mai scurti, cât și mai mici - ceea ce contează atunci când un mixer este oprit în timpul sezonului de hrănire. Unitatea se livrează uscată și trebuie umplută cu ulei de transmisie SAE 90 înainte de prima utilizare, deci asigurați-vă că uleiul este comandat împreună cu cutia de viteze. Dacă aveți nevoie și de linia de transmisie, a noastrăArborele cardanic pentru mixere de alimentarese potrivește cu același profil spline.

Specificatii tehnice

  • ModelC3A
  • AplicațieVagon de amestecare / malaxor de alimentare
  • Max. viteza de rotație de intrare540 r/min
  • Max. puterea de intrare92 kW
  • Conexiune 1Canelat, 1-3/4 inch, 20 caneluri
  • Conexiunea 2Canelat, 1-3/4 inch, 20 caneluri
  • Materialul carcaseiFontă
  • Tratament unelteCarburat și stins, HRC55 sau mai sus
  • RulmențiSeturi de rulmenți de mare viteză importate
  • Ulei de grad de viscozitate SAE90
  • Ulei furnizat cu unitateaNu - ulei comandat separat
  • Unitate de vânzareFiecare

Fișa completă cu specificații pentru această unitate de înlocuire. Derulați în lateral pe un telefon pentru a vedea fiecare valoare de rând.

Numele produsului Cutii de viteze pentru mixerul de alimentare — Înlocuirea lui Comer C3A, 1:1, 1.8:1
Model C3A
Unitate Fiecare
Domeniu de aplicare Vagon de amestecare
Max. viteza de rotație de intrare 540 r/min — contactați-ne pentru putere la un alt RPM
Max. puterea de intrare 92 kW
Conexiune 1 Canelat, diametru exterior 1-3/4 inch, 20 caneluri
Conexiunea 2 Canelat, diametru exterior 1-3/4 inch, 20 caneluri
Materialul carcasei Fontă
Tratament unelte Carburat și stins, duritatea suprafeței dintelui HRC55 sau mai mare
Ulei de grad de viscozitate SAE 90
Conține ulei Nu — cutia de viteze este livrată fără ulei și trebuie umplută înainte de prima utilizare
Program de schimbare a uleiului Prima schimbare după 50–70 de ore de funcționare, apoi la fiecare 500–700 de ore de funcționare sau cel puțin o dată pe an
Consta din Cutie de viteze (comandați ulei separat)
Mărci de mașini compatibile Aksa, DAF Agro, Falke Maschinenbau, Euromilk, Metal-Fach

Înainte de a comanda:confirmați fața de montare a cutiei de viteze, canelul de intrare și de ieșire (1-3/4" Z20 pe modelul standard C3A) și raportul necesar. Dacă mixerul dvs. rulează un alt raport sau aranjare a arborelui, trimiteți vechea fotografie a plăcii de identificare sau desenul și îl vom potrivi.

Dimensiunile produsului

Conturul de mai jos este geometria de referință pentru unitatea de înlocuire C3A. Utilizați-l pentru a verifica distanța dintre orificiile șuruburilor, centrele arborelui, pozițiile de intrare și ieșire și înălțimea totală față de placa cutiei de viteze de pe mixer înainte de a comanda.

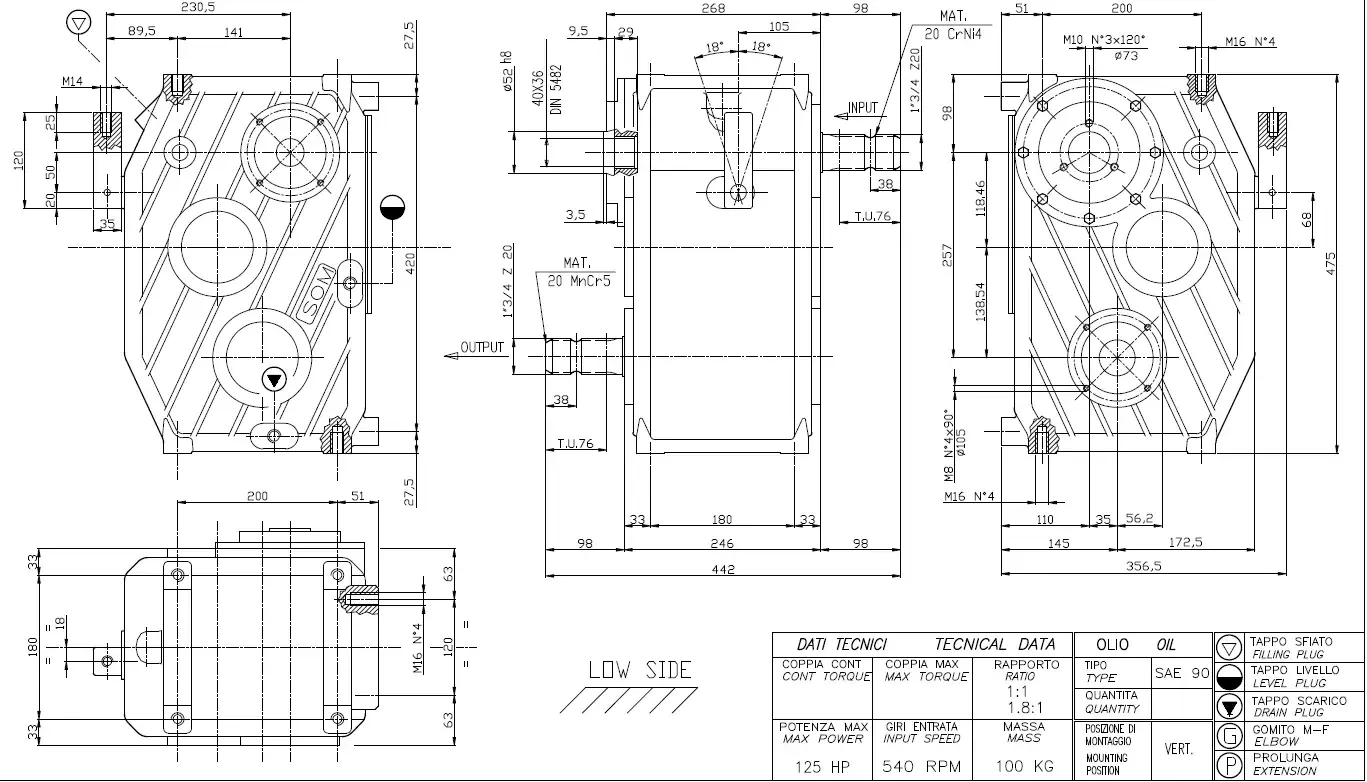

Comer replacement feed mixer gearbox C3A outline and mounting dimension drawing
Cutie de viteze de schimb cu model C3A — dimensiuni de contur și de montare.

Dimensiunile sunt afișate pentru referință. Vă rugăm să confirmați desenul final pe mașină înainte de a plasa o comandă — o diferență de 5 mm în distanța dintre șuruburi este cea mai frecventă cauză a returnării.

La ce mixere și mărci se potrivește această cutie de viteze

Modelul C3A este utilizat pe vagoanele de amestecare de la un număr de constructori europeni și internaționali. Această unitate de înlocuire este de obicei montată pe mașini de la:

  • Aksa
  • DAF Agro
  • Falke Maschinenbau
  • Euromilk
  • Metal-Fach

Numele mărcilor sunt enumerate doar pentru a indica compatibilitatea cu montajul. Dacă vagonul dvs. nu este listat, trimiteți o fotografie a cutiei de viteze existente și a plăcuței sale de identificare - în cele mai multe cazuri putem confirma compatibilitatea doar prin dimensiunea canelurii, raportul și modelul șuruburilor.

Aplicarea produsului: Cum funcționează cutia de viteze pe un vagon de amestecare

Pe un mixer de alimentare, cutia de viteze este interfața dintre priza de putere a tractorului și melcul de amestecare. Puterea tractorului ajunge la 540 rpm, setul de viteze o reduce și multiplică cuplul, iar melcul se rotește suficient de încet pentru a ridica, plia și amesteca fânul, cerealele, silozul și produsele secundare umede într-o rație consistentă. Raportul potrivit modelului C3A - de obicei 1:1 sau 1,8:1 în această aplicație - este cel care stabilește echilibrul între viteza de amestecare și forța de rotire, motiv pentru care raportul corect contează la fel de mult ca și modelul șuruburilor.

Două caracteristici de funcționare decid dacă o cutie de viteze mixeră supraviețuiește unui sezon. Primul este modul în care se descurcă cu materialul umed și dens: silozul și pulpa de sfeclă exercită o sarcină continuă mult mai mare asupra dinților angrenajului decât fânul uscat, astfel încât duritatea suprafeței dinților și calitatea lagărului sunt cele care previn sâmburele și defectarea prematură. Al doilea este modul în care se comportă la pornire, când un melc plin trebuie să se elibereze de furaj compactat. O cutie de viteze cu joc corespunzator și o carcasă turnată rigidă absoarbe acel șoc mult mai bine decât o carcasă ușoară care se îndoaie sub sarcină.

Acesta este, de asemenea, motivul pentru care costul practic de funcționare al unui mixer de alimentare este dominat de cutia de viteze, mai degrabă decât de tractor. O unitate care transmite putere cu pierderi minime necesită mai puțin combustibil sau electricitate pentru aceeași rație, iar una care își păstrează setările necesită mai puține schimbări de ulei, mai puține înlocuiri de etanșare și mai puțin timp de nefuncționare la mijlocul unui ciclu de alimentare. Pentru o fermă care rulează mai multe vagoane, aceste numere se adună pe parcursul unui sezon.

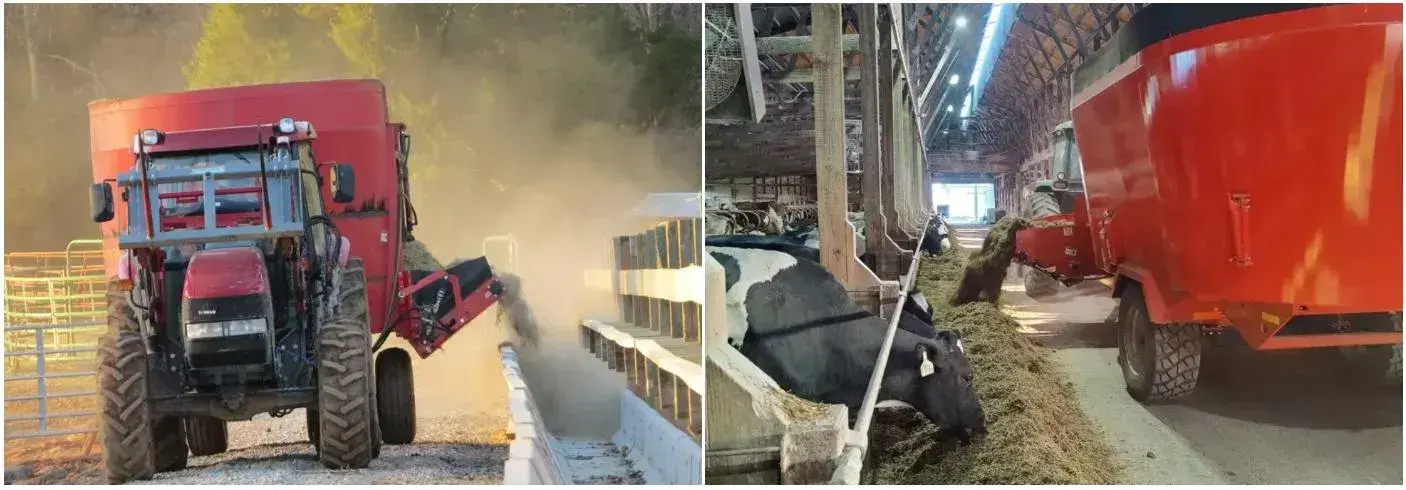

Comer replacement feed mixer gearbox installed as the auger drive on a mixing wagon
Cutia de viteze de schimb în poziția sa de lucru ca antrenare a melcului pe un vagon de amestecare.

Avantajele produsului

Construit pentru a rula toată ziua

O carcasă din fontă și roți dințate carburate evaluate HRC55 sau mai sus își păstrează geometria prin amestecarea continuă timp de 8 ore a furajelor bogate în fibre și a cerealelor umede, inclusiv praful și umiditatea de utilizare zilnică a fermei.

Transfer eficient de putere

Angajarea strâns a treptei de viteză menține pierderile de transmisie scăzute, astfel încât același tractor poate amesteca mai multe tone într-un ciclu mai scurt și poate arde mai puțin combustibil sau poate consuma mai puțină electricitate pentru aceeași rație.

Se potrivește cu o gamă largă de vagoane

Modelul de montare C3A și canelurile de 1-3/4" Z20 acoperă mixere de la mașini de familie mici la vagoane TMR mari, iar unitatea poate înlocui cutia de viteze originală fără a modifica cadrul mașinii.

Service simplu

Structura este în mod deliberat simplă: garniturile, rulmenții și seturile de viteze sunt înlocuibile individual, astfel încât un atelier poate finaliza majoritatea reparațiilor fără unelte speciale și poate pune vagonul înapoi la lucru în aceeași zi.

Preț competitiv direct din fabrică

Produsă în propria noastră fabrică, mai degrabă decât cumpărată printr-un lanț de distribuție, unitatea are un preț mai mic pentru piesele originale doar ale distribuitorului, cu aceleași caneluri, raport și dimensiuni de montare.

Piese de schimb și suport tehnic

Specificațiile uleiului, rapoartele, garniturile de schimb și rulmenții sunt toate disponibile de la același furnizor, inginerii fiind disponibili pentru a confirma montarea dintr-o fotografie a unității defectate.

Performanța depinde de calitatea corectă a uleiului, nivelul corect de ulei și orele de funcționare menționate în programul de întreținere — intervalele de schimbare a uleiului pentru această unitate nu sunt opționale, iar omiterea primei schimbări la 50-70 de ore este cea mai frecventă cauză a zgomotului timpuriu al rulmentului.

Comanda, livrarea si intretinerea

  1. Trimite detaliile.Spuneți-ne modelul sau raportul (C3A, 1:1 sau 1,8:1), cantitatea și, dacă îl aveți, o fotografie a vechii plăcuțe de identificare a cutiei de viteze și a feței sale de montare.
  2. Confirmați desenul.Verificăm spline, raport și model de montare cu desenul de referință C3A și trimitem o confirmare înainte de producție, astfel încât nimic nu este construit împotriva unei presupuneri greșite.
  3. Ofertă fermă și timp de livrare.Primești prețul, pauzele de cantitate, detaliile de ambalare și programul de livrare, în mod normal în 24 de ore de la solicitare.
  4. Transport.Cutia de viteze este ambalată pentru export și expediată uscată. Transportul aerian sau maritim și livrarea din ușă în uşă pot fi aranjate la cerere.
  5. Punerea în funcțiune.Umpleți cu ulei SAE 90 înainte de prima utilizare, verificați nivelul uleiului la dopul de vizor și porniți malaxorul descărcat pentru scurt timp pentru a confirma rotirea lină și nicio etanșare.
  6. Program de întreținere.Prima schimbare a uleiului după 50–70 de ore de funcționare, apoi la fiecare 500–700 de ore de funcționare sau cel puțin o dată pe an – oricare dintre acestea survine primul.

Mărturii ale clienților

★★★★★

Michael ThompsonOperator Feedlot

Instalarea a fost simplă, iar vagonul a funcționat fără probleme de la prima amestecare. Unitatea se simte solidă, își menține viteza sub sarcină și reduce efortul de la hrănire. Am pus o listă lungă de întrebări înainte de a comanda și echipa a răspuns tuturor cu răbdare, ceea ce nu este întotdeauna cazul unui furnizor de peste mări. Mă voi întoarce când al doilea vagon va avea nevoie de unul.

★★★★★

David WilsonManager de fermă de lapte

Cutia de viteze este bine realizată și a funcționat constant de când am montat-o, fără probleme în utilizarea zilnică. Comunicarea a fost partea pe care am apreciat-o cel mai mult – răspunsuri clare, fără bariere lingvistice și livrare la data promisă. În calitate de cumpărător în străinătate, această fiabilitate contează și voi continua să comand de la ei.

★★★★★

Hannah MooreProprietar de fermă, Noua Zeelandă

Am trecut prin mai multe loturi de cutii de viteze pentru mixer de-a lungul anilor, iar materialul umed a fost întotdeauna problema - unitățile vechi alunecau sau se supraîncălziu. Acesta se ocupă de silozul și pulpa de sfeclă fără plângeri, menține o viteză de amestecare constantă, iar timpul ciclului meu este aproape de două ori mai rapid decât înainte. Menținerea acestuia a fost simplă.

Întrebări frecvente ale cumpărătorilor

  • Este aceasta o cutie de viteze Comer originală?Nu. Este o unitate de înlocuire produsă de Raydafon, construită după modelul de montare C3A: aceleași conexiuni canelare Z20 de 1-3/4", același punct de proiectare de 540 rpm și aceeași amprentă a carcasei. Comer și C3A sunt mărci comerciale ale Comer Industries; Raydafon este un producător independent și nu este afiliat sau autorizat de acestea.
  • De unde știu că se va potrivi mixerului meu?Comparați spline (1-3/4 inch, 20 spline), raportul (1:1 sau 1,8:1 pe acest model) și dimensiunile de montare din desenul de mai sus cu unitatea dvs. existentă. Dacă ceva diferă, trimiteți-ne o fotografie cu vechea plăcuță de identificare și vă vom confirma înainte de a comanda.
  • Cutia de viteze vine cu ulei?Nu. Se livrează uscat și trebuie umplut cu ulei de transmisie SAE 90 înainte de prima utilizare. Comandați ulei separat împreună cu cutia de viteze pentru a nu întârzia punerea în funcțiune.
  • Care este intervalul de schimbare a uleiului?Schimbați mai întâi după 50–70 de ore de funcționare pentru a elimina particulele de uzură inițiale, apoi la fiecare 500–700 de ore de funcționare sau cel puțin o dată pe an, oricare dintre acestea survine primul.
  • Ce putere de intrare și ce viteză poate lua?Unitatea este evaluată pentru o viteză maximă de intrare de 540 r/min și o putere maximă de intrare de până la 92 kW. Dacă tractorul sau motorul dumneavoastră funcționează la o turație diferită, contactați-ne înainte de a comanda, astfel încât să putem confirma puterea nominală la viteza dvs.
  • Cât de repede puteți expedia și pot obține piese de schimb mai târziu?Unitățile standard se livrează într-un program scurt după confirmarea extragerii, cu opțiuni de transport aerian sau maritim. Garniturile, rulmenții și seturile de angrenaje de schimb sunt disponibile din aceeași fabrică, așa că o reparație ulterioară nu depinde de găsirea pieselor doar de dealer.

Produse înrudite și lecturi suplimentare

Solicitați o ofertă de schimb pentru cutia de viteze C3A

Trimiteți raportul de care aveți nevoie (1:1 sau 1,8:1), cantitatea și o fotografie a vechii plăcuțe de identificare, dacă aveți una. Confirmăm montarea față de desenul de montare și răspundem cu un preț ferm și termen de livrare în 24 de ore.
