Cutie de viteze planetară de antrenare a melcului din seria PGA pentru amestecător de alimentare
  • Cutie de viteze planetară de antrenare a melcului din seria PGA pentru amestecător de alimentareCutie de viteze planetară de antrenare a melcului din seria PGA pentru amestecător de alimentare
  • Cutie de viteze planetară de antrenare a melcului din seria PGA pentru amestecător de alimentareCutie de viteze planetară de antrenare a melcului din seria PGA pentru amestecător de alimentare

Cutie de viteze planetară de antrenare a melcului din seria PGA pentru amestecător de alimentare

Cutiile de viteze planetare cu antrenare a melcului din seria PGA sunt construite pentru mixerele de alimentare TMR și alimentatoarele cu dietă conduse de la o priză de putere a tractorului de 540 rpm. Cuplul continuu rulează de la 3.810 N·m (PGA-502) la 42.000 N·m (PGA-4203/4204), cu rapoarte de la 11,1:1 la 662,8:1 și caneluri de intrare standard de 1"3/8 Z6 sau 1"3/4 Z20. Angrenajele și arborii sunt din oțel aliat de înaltă rezistență, carburat cu gaz la o duritate a suprafeței dintelui aproximativ HRC58; carcasa dintr-o singură bucată din fontă folosește etanșare dublă la IP65 pentru praf, șlam și spălare. Fabricat de Raydafon în propriul său atelier ISO 9001 din Ningbo, China, pentru constructorii de mixere OEM și ca unitate de înlocuire pentru ferme și dealeri. Raporturi personalizate, flanșe de ieșire și fețe de montare realizate după desen. Trimiteți modelul sau desenul dvs. de mixer pentru o selecție și o ofertă confirmate în 24 de ore.

Cutie de viteze planetară de antrenare a melcului din seria PGA pentru amestecător de alimentare

Un reductor planetar cu priză de putere de 540 rpm pentru mixere TMR și alimentatoare cu dietă, care furnizează un cuplu continuu de 3.810–42.000 N·m cu rapoarte de la 11,1:1 la 662,8:1. Carcasă din fontă, angrenaj din oțel aliat carburat, etanșare dublă și protecție IP65 pentru lucrul zilnic în praf, noroi și spălare.

  • 3.810–42.000Cuplu continuu (N·m)
  • 11.1:1–662.8:1Rapoarte disponibile
  • 540 rpmViteza nominală de intrare
  • IP65Protecție împotriva prafului și apei

Cutie de viteze planetară cu acționare a melcului din seria PGA pentru mixere de alimentare și vagoane TMR

Seria PGA este unitatea de antrenare a melcului care se află între priza de putere a tractorului și șurubul de amestecare al unui mixer de alimentare. O intrare de 540 rpm de la tractor este redusă printr-o treaptă planetară la rotația scăzută, cu cuplu mare de care are nevoie melcul pentru a ridica și plia silozul, fânul și concentrarea fără a bloca. Deoarece traseul de sarcină este împărțit între mai multe angrenaje planetare, unitatea rămâne suficient de compactă pentru a se fixa pe placa frontală sau laterală a mixerului, producând în același timp un cuplu continuu de la 3.810 N·m la cel mai mic model la 42.000 N·m la cel mai mare.

Raydafon construiește seria PGA în propriul atelier din Ningbo, China, sub un sistem de calitate ISO 9001, și o furnizează producătorilor de mixere și alimentatoare alimentare ca unitate OEM, precum și dealerilor ca cutie de viteze de schimb. Dacă mașina dvs. este acționată de priza de putere, asociați-o cu unArborele cardanic pentru mixere de alimentare; dacă mixerul dvs. folosește o treaptă teșită în loc de una planetară, comparațicutie de viteze mixer de alimentaregamă pe același site.

Ce este o cutie de viteze planetară Auger Drive și cum funcționează?

O cutie de viteze planetară cu antrenare a melcului este un reductor coaxial în care un angrenaj solar antrenează mai multe angrenaje planetare care se rotesc în interiorul unui angrenaj inel în timp ce sunt transportate de un purtător de planete. Prin urmare, cuplul este transmis prin contacte mai multe dinți simultan în loc de o singură pereche, motiv pentru care o unitate planetară poate transporta o sarcină mare de mixer într-o carcasă scurtă și rotundă și de ce rezistă șocului care apare atunci când un melc plin pornește în furaj înghețat sau compactat.

Într-un mixer de alimentare, secvența este simplă: priza de putere a tractorului la 540 rpm, reducerea planetară la aproximativ 5-50 rpm la arborele melcului și o multiplicare a cuplului care permite unui tractor relativ mic să rotească un șurub de amestec mare. De aceea, seria PGA este aleasă de fermele care rulează tractoare mici - cutia de viteze, nu tractorul, furnizează forța suplimentară de rotire. Același principiu se aplică și alimentatoarelor pentru instalații de siloz și biogaz, unde rotația continuă la viteză mică contează mai mult decât viteza de vârf.

Specificații tehnice și gama de modele

Toate modelele sunt evaluate la o viteză de intrare de 540 rpm. Derulați tabelul în lateral pentru a vedea fiecare coloană.

Model Cuplu continuu (N·m) Cuplu maxim (N·m) Raportul i Arborele de intrare
Modele cu o singură treaptă și două trepte
PGA-502 3.810 7.620 12.36–15.51 1"3/8 Z6
PGA-1002/3 8.500 17.000 16,8–30,6 1"3/4 Z20
PGA-1202 11.600 23.200 11.1–19.4 1"3/4 Z20
PGA-1602/3 15.700 31.400 13,4–47,5 1"3/4 Z20
PGA-1702/3 15.700 31.400 13,4–47,5 1"3/4 Z20
PGA-2102/3 21.000 47.000 12.1–62.1 1"3/4 Z20
PGA-2502 23.780 48.000 13,6–23,6 1"3/4 Z20
PGA-3003/4 30.760 61.520 25,7–84,4 1"3/4 Z20
PGA-4203 42.000 142.000 27,8–91,4 1"3/4 Z20
Modele cu raport ridicat pentru malaxoare mari verticale și alimentatoare de biogaz
PGA-1603 15.700 31.400 24,4–116,9 1"3/4 Z20
PGA-1703 15.700 31.400 24,4–116,9 1"3/4 Z20
PGA-2103 21.000 47.000 31,8–126,5 1"3/4 Z20
PGA-2503 23.780 48.000 35,7–142,2 1"3/4 Z20
PGA-3004 30.760 61.520 97,4–612,3 1"3/4 Z20
PGA-4204 42.000 142.000 105,4–662,8 1"3/4 Z20
  • Cuplul maxim este vârful intermitent pe care îl acceptă cutia de viteze în timpul pornirii unui melc încărcat; Cuplul continuu este valoarea pentru sarcina de amestecare neîntreruptă.
  • Opțiunile arborelui de intrare prezentate sunt profilele PTO standard de 1"3/8 Z6 și 1"3/4 Z20. Alte caneluri, dimensiuni ale alezajului și dimensiuni ale flanșei de ieșire pot fi prelucrate după desen.
  • Rapoartele din afara intervalului listat pentru un anumit cadru pot fi uneori atinse prin combinarea etapelor - trimiteți viteza de ieșire necesară și vă vom confirma.

Cum să alegi modelul PGA potrivit pentru mixerul tău

  1. Potriviți cadrul cu puterea tractorului și dimensiunea melcului.Mixerele mici de 40–80 CP rulează de obicei PGA-502 sau PGA-1002/3; vagoanele TMR cu gamă medie de 80–150 CP folosesc de obicei PGA-1602/3 până la PGA-2502; mixerele verticale mari și alimentatoarele de biogaz trec până la PGA-3004 sau PGA-4204.
  2. Verificați cuplul continuu în raport cu datoria dvs.Comparați cuplul melc necesar al malaxorului cu cifra continuă din tabel, nu cifra maximă. Valoarea de vârf este spațiu liber pentru pornire, nu o evaluare de funcționare.
  3. Confirmați arborele de intrare.Majoritatea tractoarelor din Europa și America de Nord folosesc 1"3/8 Z6 la 540 rpm, în timp ce mașinile mai mari folosesc 1"3/4 Z20. Spline greșit este cea mai frecventă eroare de comandă pe care o vedem.
  4. Verificați montarea și nivelul uleiului.Confirmați modelul șuruburilor, flanșa de ieșire și poziția umplerii cu ulei față de cadrul mixerului, astfel încât unitatea să se așeze la unghiul specificat în manual.
  5. Planificați intervalul de întreținere.Utilizați gradul de ulei și intervalul de schimbare din manual; putem furniza un program scris de întreținere împreună cu expedierea dacă echipa dumneavoastră de service are nevoie de unul pentru înregistrările de garanție.

Nu sunteți sigur ce cadru se potrivește? Trimiteți marca mixerului, diametrul melcului, puterea tractorului și viteza melcului necesară — inginerii noștri vor confirma modelul și raportul înainte de a comanda.

Detaliu produs

Ambele fotografii de mai jos sunt unitatea din seria PGA pe care o producem: cutia de viteze asamblată cu carcasa turnată și intrarea prizei de putere și desenul dimensional folosit pentru verificările de montare.

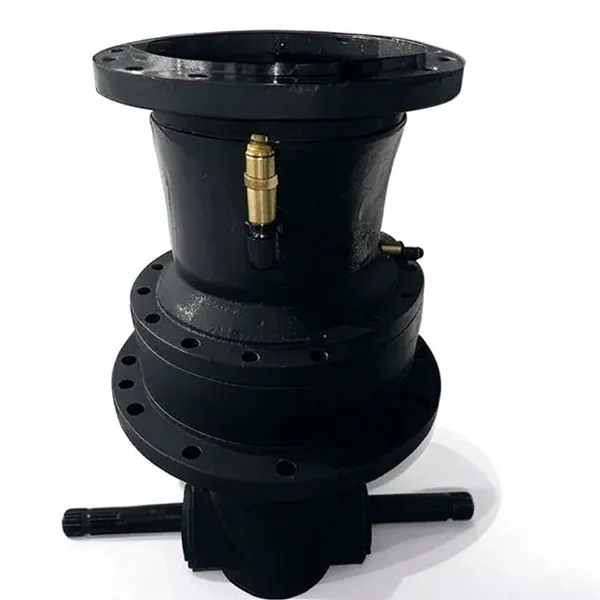

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft

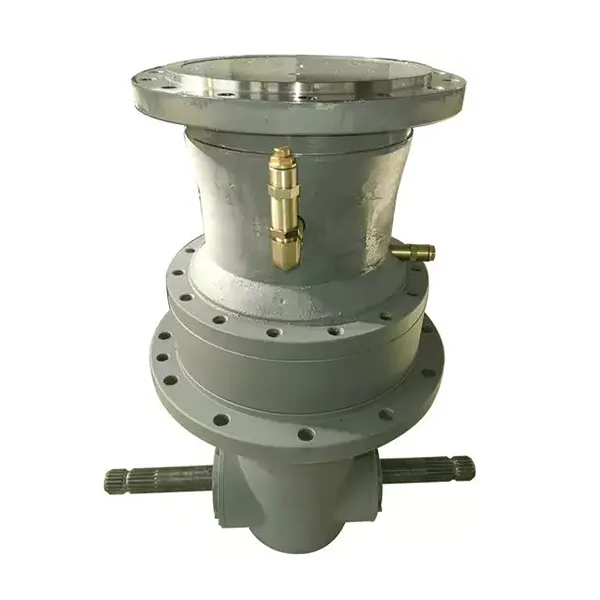

Cutie de viteze planetară cu antrenare a melcului din seria PGA — carcasă din fontă, treaptă de reducere planetară și arbore de intrare a prizei de putere.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
Contur și dimensiuni de montare ale cutiei de viteze planetare ale mixerului de alimentare din seria PGA.

Materiale, etanșare și calitate a construcției

Angrenaje și tratament termic

Angrenajele și arborii sunt prelucrate din oțel aliat de înaltă rezistență și carburați cu gaz, apoi stinși până la o duritate a suprafeței dintelui de aproximativ HRC58, în timp ce miezul rămâne suficient de dur pentru a absorbi șocul. Această combinație conferă seriei PGA rezistența la uzură pe silozul abraziv și toleranța la porniri repetate de încărcare, și este motivul pentru care același cadru poate fi oferit într-o gamă largă de raporturi fără a schimba învelișul extern.

Carcasă și etanșare

Carcasa este un corp din fontă dintr-o singură bucată, care menține găurile lagărelor concentrice și amortizează vibrațiile pe care le-ar transmite o carcasă fabricată. Etanșarea dublă la capetele de intrare și de ieșire reține lubrifiantul și ține praful, nămolul și apa de spălare, oferind unității un nivel de protecție IP65. Niplurile de ungere și punctul de umplere cu ulei sunt poziționate astfel încât întreținerea de rutină să poată fi efectuată cu mixerul în poziția sa de lucru.

Testare înainte de expediere

Fiecare cutie de viteze este rulată și verificată înainte de ambalare: funcționare fără sarcină pentru a confirma rotația lină și etanșarea uleiului, verificarea jocului și a modelului de contact pe angrenajul și o inspecție finală a canelurii de intrare și a flanșei de ieșire. Înregistrările testelor pot fi atașate la documentele de expediere atunci când proiectul dumneavoastră necesită dovezi documentate.

Avantajele cheie pentru operatorii de amestecătoare de furaje

  1. Cost mai mic de combustibil.Eficiența ridicată a transmisiei înseamnă că se pierde mai puțină putere între priza de putere și melc, reducând consumul de combustibil cu aproximativ 30% la un lucru de amestecare comparabil.
  2. Pornire mai rapidă, fără preîncălzire.Setul de viteze ajunge rapid la starea de funcționare, astfel încât loturile de dimineața devreme și amestecurile de completare nu necesită o încălzire lungă.
  3. Amestecare stabilă de mare viteză.Setul de viteze de precizie menține viteza melcului constant prin fân, siloz și concentrat, astfel încât rația se amestecă uniform în loc să se stratifice.
  4. Conducere mai lină, de lungă durată.Un plan planetar simetric echilibrează forța de transmisie, reducând sarcinile de blocare și uzura mecanică a întregii linii de transmisie.
  5. Schimbarea automată a raportului sub sarcină.Unitatea pornește într-un mod de cuplu mare care descompune furajele compactate sau înghețate, apoi trece la un mod mai rapid pentru restul lotului.
  6. Functioneaza cu tractoare mici.Amplificarea cuplului permite unui tractor mai mic și mai ieftin să conducă același melc, eliberând mașinile mai mari pentru alte lucrări de câmp.
  7. Durată de viață mai lungă a prizei de putere.Cuplul de pornire scăzut reduce șocul la priza de putere a tractorului și la cuplarea arborelui, prelungind intervalele de înlocuire a cuplajului de 2-3 ori.
  8. Funcționare mai silentioasă, mai stabilă.Plasarea cu mai mulți dinți absoarbe vibrațiile transmisiei, reducând zgomotul și riscul ca elementele de fixare să se slăbească.
  9. Operare mai ușoară.Schimbarea automată a vitezei reduce intervenția manuală, astfel încât operatorul urmărește mai degrabă rația și mașina decât cutia de viteze.
  10. Calitate documentată.Productie ISO 9001, prelucrata si asamblata in fabrica proprie, cu piese de schimb si suport tehnic dupa livrare.

Cifrele privind economiile de combustibil și intervalele de întreținere de mai sus se bazează pe designul cutiei de viteze și pe sarcinile tipice ale mixerului de alimentare; rezultatele reale depind de tractor, rație și condiții de funcționare.

Configurații și montaj disponibile

Seria PGA este furnizată ca o transmisie planetară solidă, compactă, care se fixează în trei configurații comune ale mixerului. Spuneți-ne pe care îl construiți sau îl executați, iar flanșa de ieșire, fața de montare și poziția de umplere cu ulei sunt setate în consecință.

Mixere montate pe camion

Acționare melc preluată de la un motor de camion PTO sau un motor hidraulic prin cutia de viteze, cu carcasa montată pe placa frontală a mixerului.

Mașini autopropulsate

Cutia de viteze montată pe șasiul în mișcare, unde structura planetară cu vibrații reduse protejează ansamblul de viteze de șocurile deplasării.

Mixere fixe si stationare

Sarcina continuă la instalațiile de biogaz, centrele de alimentare și instalațiile staționare TMR, în care pot fi planificate răcirea uleiului și accesul la service.

Aplicații

Seria PGA conduce rotația mixerelor de alimentare și a sistemelor de alimentare a instalațiilor de biogaz. Instalațiile tipice includ:

  • Mixere de furaje TMR verticale și orizontale și alimentatoare pentru dietă
  • Transportoare cu melc și șurub în centrele de alimentare și bucătăriile pentru furaje din fermă
  • Linii de siloz și amestecare a paielor unde materialul compactat trebuie spart
  • Mixere de materie primă pentru instalații de biogaz și șuruburi de dozare care funcționează continuu
  • Distribuitoare de așternut și așternut folosind același principiu de antrenare a melcului
  • Înlocuirea retrofit a cutiilor de viteze uzate pe mixerele existente de alte mărci

Dacă mașina dvs. nu se află în această listă, descrieți aplicația și ciclul de funcționare. O cutie de viteze care se potrivește unui alimentator staționar de biogaz poate avea nevoie de o specificație diferită a uleiului sau unghi de montare pentru un vagon TMR montat pe camion.
