Angrenaj conic spiralat

Raydafon produce roți dințate conice spiralate pentru transmisii în unghi drept în propria fabrică din Ningbo, China. Linia curbată a dinților menține doi sau mai mulți dinți în contact în fiecare moment, astfel încât transmisia funcționează mai lin și mai silențios decât o pereche teșită dreaptă de aceeași dimensiune și transportă mai mult cuplu pentru dimensiunile sale. Modulele standard rulează de la M3 la M12 cu grade de precizie DIN6 la DIN9, produse conform ISO, DIN, ANSI, JIS sau BS. Materialele includ oțel aliat, C45, oțel inoxidabil, alamă, cupru, aluminiu și POM, cu tratamente de suprafață de la zinc și nichelare până la oxid negru, Geomet și Dacromet. Pinionul poate fi tăiat cu cât mai puțini cinci dinți, permițând un raport mare de reducere într-o singură etapă în unghi drept, iar flancurile dinților pot fi șlefuite după tratament termic pentru gradele de precizie superioară. Angrenajele sunt furnizate ca perechi potrivite cu modelul de contact verificat înainte de expediere. Trimiteți desenul sau mostra pentru o ofertă în termen de 24 de ore.

Angrenaj conic spiralat – antrenare în unghi drept cu dinte curbat, de la M3 la M12

Angrenajul conic spiralat este alegerea transmisiei în unghi drept atunci când netezimea și capacitatea de încărcare contează mai mult decât orice altceva. Liniile curbate ale dinților mențin doi sau mai mulți dinți în contact în fiecare moment, astfel încât unitatea funcționează silențios, se uzează uniform și suportă mult mai multă sarcină decât o pereche teșită dreaptă de aceeași dimensiune. Raydafon taie, tratează termic și șlefuiește aceste angrenaje în propria fabrică din Ningbo, China.

minim 5 dintiPe pinion, permițând rapoarte mari într-o singură treaptă
DIN6 – DIN9Clase de precizie, rectificate la cerere
M3 – M12Module standard, altele la desen

Motivul de proiectare

De ce să alegeți un angrenaj conic spiralat în loc de un angrenaj conic drept

Diferența dintre cele două este în întregime în linia dinților. Dinții unui angrenaj conic drept se deplasează radial, astfel încât fiecare dinte cuplează dintele de împerechere pe toată lățimea sa în același moment - un impact brusc care se repetă la fiecare dinte. Dinții unui angrenaj conic în spirală sunt tăiați pe o curbă, astfel încât contactul începe la un capăt al dintelui și trece la celălalt, exact așa cum se închide fermoarul. Acea schimbare geometrică unică este responsabilă pentru fiecare avantaj de mai jos.

Angrenaj conic spiralat

  • Doi sau mai mulți dinți împart sarcina în orice moment, deoarece coeficientul de suprapunere este mai mare
  • Angajare treptată în loc de impact, astfel încât zgomotul de rulare este substanțial mai mic
  • Presiunea de contact se răspândește pe o linie de contact mai lungă, oferind o uzură mai uniformă
  • Pinionul poate rula cu doar 5 dinți, permițând un raport mare într-o singură etapă
  • Model de contact reglabil prin raza capului de tăiere și poate fi îmbunătățit în continuare prin șlefuire
  • Produce o forță axială pe care rulmenții arborelui trebuie selectați să o suporte

Angrenaj conic drept

  • Un dinte transportă întreaga sarcină în momentul angajării
  • Impactul la fiecare intrare din dinte produce mai mult zgomot și vibrații
  • Presiune de contact locală mai mare, astfel încât uzura tinde să se concentreze
  • Numărul minim practic de dinți pe pinion este mai mare, limitând raportul într-o singură etapă
  • Mai simplu și mai ieftin de tăiat, care se potrivește unităților critice cu viteză redusă și cu zgomot redus
  • Nu este generată forță axială, astfel încât selectarea rulmenților este mai simplă

Un punct de design pentru care merită planificat:deoarece linia dintelui este elicoidală, un angrenaj conic spiralat generează o tracțiune axială de-a lungul arborelui. Acesta nu este un defect - este prețul unei angajări fără probleme. Rulmenții trebuie să fie aleși pentru a-l prelua, motiv pentru care o pereche de teșire în spirală este în mod normal specificată împreună cu arborele și aranjamentul rulmentului, mai degrabă decât ca înlocuitor pentru o pereche teșită dreaptă.

Specificații

Specificații angrenaj conic spiralat și opțiuni disponibile

  • Număr de model (modul)M3, M4, M5, M8, M12 și altele
  • Forma dinteluiSpiral (linie curbată a dinților), antrenare în unghi drept
  • Număr minim de dinți pinion5 dinți
  • Clase de precizieDIN6, DIN7, DIN8, DIN9
  • StandardeISO, DIN, ANSI, JIS, BS și non-standard / la desen
  • MaterialeOțel aliat, oțel C45, oțel inoxidabil, alamă, cupru, aluminiu, POM
  • Prelucrarea dintilorMăcinat, călit sau măcinat (slefuire utilizată pentru grade de precizie superioară)
  • Toleranţă0,001 mm – 0,1 mm în funcție de caracteristică și gradul de precizie
  • Tratarea suprafețeiZincat, nichelat, pasivizare, oxidare, anodizare, Geomet, Dacromet, oxid negru, fosfatare, vopsire cu pulbere, electroforeza
  • Operații suplimentareSablare, sablare, tratament termic, recoacere, revenire, lustruire
  • AmbalarePungă de plastic și cutie, sau cutie de lemn
  • Condiții de platăT/T, L/C
  • Timp de producție20 de zile lucrătoare pentru mostre, 25 de zile pentru vrac
  • MostrePrețul eșantionului 2–100 USD; eșantion de transport expres plătit de client

Fișa completă de specificații. Derulați tabelul în lateral pe un dispozitiv mobil pentru a citi fiecare rând.

Articol Caietul de sarcini
Numărul modelului M3, M4, M5, M8, M12 etc.
Material Alama, oțel C45, oțel inoxidabil, cupru, POM, aluminiu, aliaj și altele
Standard ISO, DIN, ANSI, JIS, BS și non-standard
Precizie DIN6, DIN7, DIN8, DIN9
Tratamentul dintilor Călit, măcinat sau măcinat
Toleranţă 0,001 mm – 0,01 mm – 0,1 mm, în funcție de caracteristică și de gradul de precizie specificat
Tratarea suprafeței Zincat, nichelat, pasivizare, oxidare, anodizare, Geomet, Dacromet, oxid negru, fosfatare, vopsire cu pulbere, electroforeza
Termina Sablare, sablare, tratament termic, recoacere, revenire, lustruire
Ambalarea articolelor Pungă de plastic și carton sau ambalaj din lemn
Condiții de plată T/T, L/C
Timp de producție 20 de zile lucrătoare pentru eșantion, 25 de zile pentru vrac
Mostre Eșantion de interval de preț 2–100 USD. Exemplu de transport expres plătit de client.
Aplicație Mașini de control automat, industria semiconductoare, mașini industriale generale, echipamente medicale, echipamente pentru energie solară, mașini-unelte, sisteme de parcare, echipamente de transport feroviar de mare viteză și aviație și similare

Despre toleranță și precizie:cifrele din acest tabel reprezintă o gamă pentru întreaga familie de produse, nu o singură valoare garantată. Toleranța depinde de caracteristica măsurată, de modul și de gradul de precizie pe care îl specificați - un angrenaj de împământare DIN6 deține limite mult mai strânse decât unul frezat DIN9. Spuneți-ne cerința de reacție și model de contact ale ansamblului dvs. și vă vom confirma ce calitate și procesare are nevoie.

Fabricarea

Cum producem și controlăm calitatea angrenajelor conice în spirală

Roțile conice spiralate sunt printre cele mai greu de produs bine, deoarece flancul dintelui este o suprafață curbată care trebuie generată, nu pur și simplu tăiată. Procesul pe care îl rulăm pentru fiecare comandă este în mod deliberat secvenţial: fiecare pas este terminat şi inspectat înainte de a începe următorul, astfel încât o problemă este surprinsă în etapa care a creat-o, mai degrabă decât la asamblarea finală.

Pregătire goală

Materialul este selectat conform desenului și semifabricatul este răsucit și confruntat pentru a stabili fețele de montare și alezajul la care face referire la fiecare operațiune ulterioară.

Tăierea angrenajului

Flancurile dinților sunt generate pe o mașină de tăiat cu angrenaje conice spiralate folosind raza capului de tăiere care produce unghiul spiralat și modelul de contact necesar.

Tratament termic

Cementarea crește duritatea suprafeței dintelui pentru rezistență la uzură, în timp ce miezul rămâne suficient de dur pentru a absorbi sarcinile de impact pe care le va vedea unitatea.

Slefuirea dintilor

Acolo unde este specificat un grad de precizie mai mare, flancul este șlefuit după tratamentul termic pentru a corecta distorsiunea și pentru a îmbunătăți suprafața de contact și finisarea suprafeței.

Verificare model de contact

Perechea este rulată într-o platformă de testare cu compus de marcare, astfel încât poziția, forma și dimensiunea modelului de contact să poată fi inspectate în raport cu desenul înainte ca perechea să fie eliberată.

Inspecție și ambalare

Verificare dimensională finală a caracteristicilor care contează pentru ansamblu, apoi ambalaj de protecție pentru export - pungă de plastic și cutie, sau o carcasă de lemn pentru seturi mai mari.

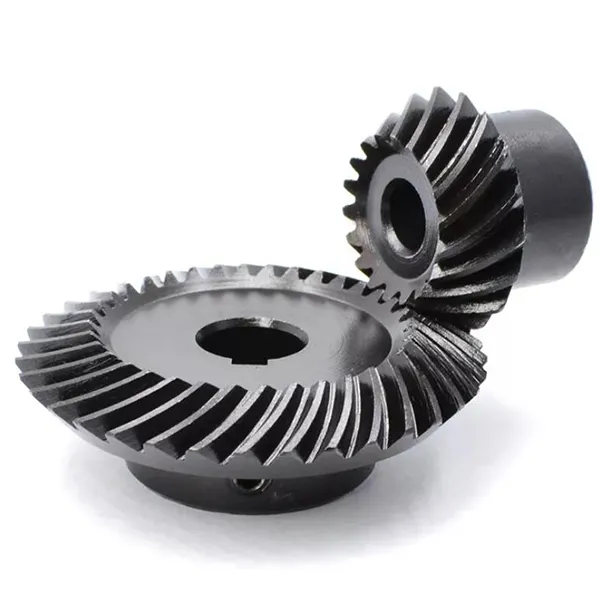

Spiral bevel gear with curved tooth flanks produced by Raydafon
Angrenaj conic spiralat cu flancuri curbate generate de dinți.

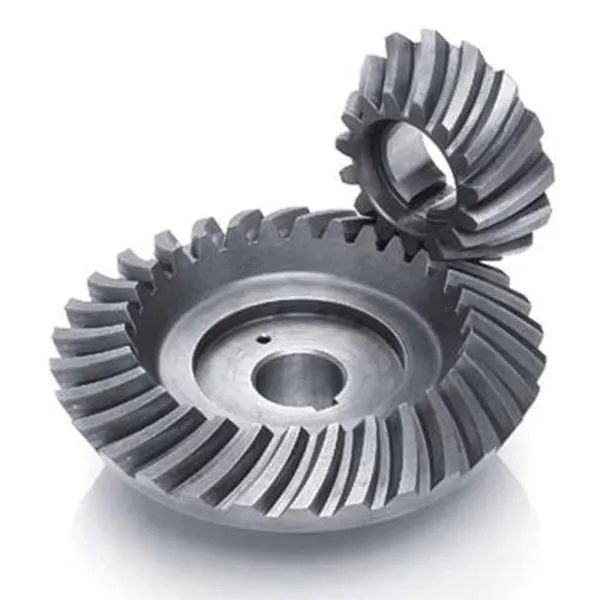

Spiral bevel gear pair showing matched contact pattern and mounting faces
Pereche de angrenaje potrivită — model de contact și fețe de montare.

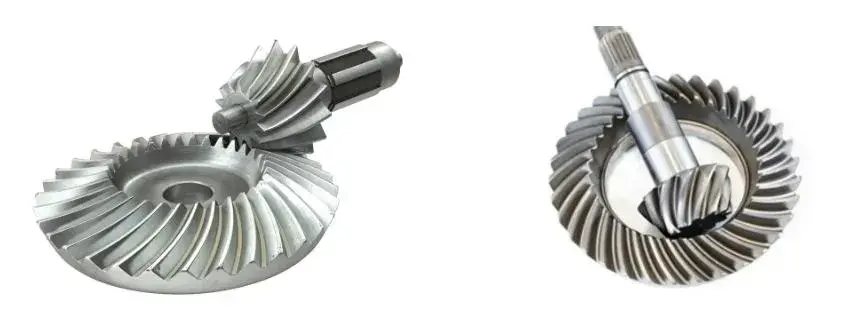

Spiral bevel gear tooth flank detail after grinding
Detaliu flancul dintelui dupa slefuire.

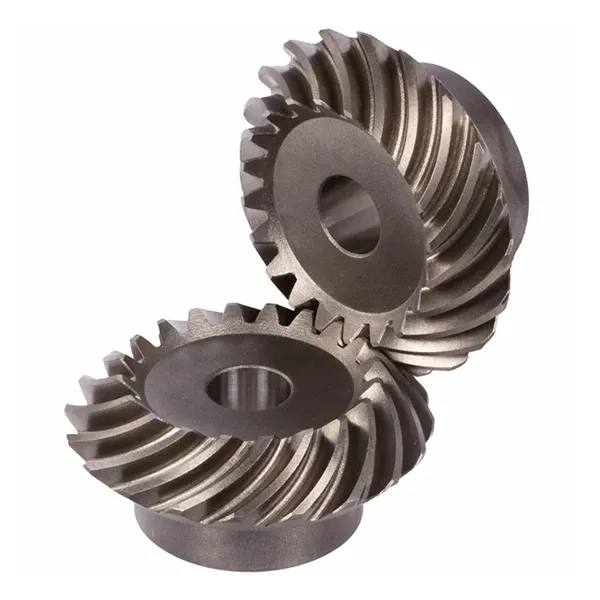

Spiral bevel gear inspection and measurement before packing
Inspecție dimensională finală înainte de ambalare.

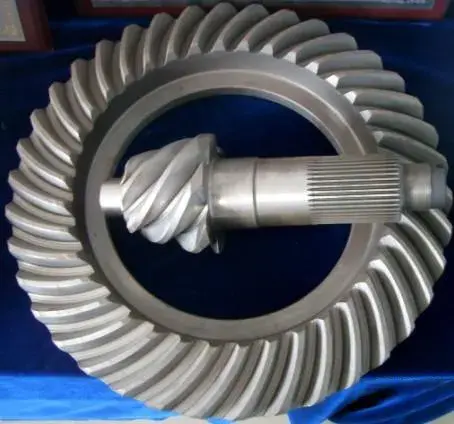

Spiral bevel gear set prepared for export packing
Set de unelte pregătit pentru ambalarea exportului.

Avantaje cheie

Caracteristicile produsului

Funcționare lină și zgomot redus

Deoarece linia dintelui este curbată, cel puțin doi dinți sunt în plasă în orice moment și sarcina este transmisă de la un dinte la altul pe măsură ce contactul trece pe flanc. Nu există un singur moment de impact pe toată lățimea, așa cum există în cazul unui angrenaj conic drept, astfel încât vibrațiile și zgomotul scad considerabil - ceea ce face ca acest dinte să fie alegerea standard în cazul în care zgomotul este controlat, de la axele mașinilor-unelte până la axele vehiculelor de pasageri.

Capacitate mare de încărcare și uzură uniformă

Unghiul elicei crește coeficientul de suprapunere, ceea ce înseamnă că mai mulți dinți împart sarcina și presiunea de contact pe fiecare flanc este mai mică. Presiunea mai scăzută, combinată cu o linie de contact mai lungă, răspândește uzura mai uniform pe suprafața dintelui, în loc să o concentreze lângă linia de pas. Rezultatul practic este un angrenaj care transportă un cuplu mai mare pentru dimensiunea sa și își menține precizia mai mult timp în condiții de funcționare continuă.

Gamă largă de raporturi într-o singură etapă

Pinionul unei perechi teșite în spirală poate fi tăiat cu doar cinci dinți, ceea ce permite obținerea unui raport mare de reducere într-o etapă în unghi drept, mai degrabă decât în ​​două. Pentru un proiectant de mașini, asta înseamnă mai puține piese, o carcasă mai scurtă și un joc mai puțin acumulat, motiv pentru care această formă de dinți apare atât de des în angrenajele compacte în unghi drept.

Modelul de contact poate fi corectat

Deoarece curbura flancului este stabilită de raza capului tăietorului, modelul de contact poate fi deplasat și corectat în etapa de tăiere și îmbunătățit în continuare prin șlefuire după tratamentul termic. Acel control asupra locului în care dinții se ating efectiv este ceea ce separă un ansamblu de angrenaje care funcționează în liniște ani de zile de unul care scâncește și se groază în câteva luni - și este o capacitate care depinde de mașină și de operator, nu doar de desen.

Materiale și tratamente de suprafață potrivite sarcinii

Aceeași geometrie a dintelui poate fi produsă în oțel aliat pentru antrenări cu cuplu mare, C45 sau oțel inoxidabil unde rezistența la coroziune contează și alamă, cupru, aluminiu sau POM pentru aplicații mai ușoare sau nemagnetice. Tratamentul de suprafață este apoi selectat pentru a se potrivi cu mediul - placare cu zinc sau nichel, oxid negru, Geomet sau Dacromet pentru protecție împotriva coroziunii, anodizare pentru aluminiu și acoperire cu pulbere sau electroforeză pentru aspect și durabilitate sporită.

Aplicații

Unde sunt folosite roți dințate conice spiralate

Oriunde, o unitate trebuie să se rotească cu 90 de grade în timp ce transportă un cuplu real și rămâne liniștită:

  • Masini-unelte— antrenări cu ax, capete de indexare și mecanisme de avans în care precizia transmisiei stabilește calitatea piesei finite
  • Auto și transport— angrenaj diferențial și cu transmisie finală, în care o pereche în unghi drept cu zgomot redus și sarcină mare este esențială
  • Mașini de control automat— indexatori cu came, mese rotative și mecanisme de preluare și plasare
  • Semiconductor și echipamente medicale— unități care trebuie să fie netede, silențioase și repetabile, mai degrabă decât pur și simplu puternice
  • Echipamente pentru energie solară— unități de rotire a trackerului, în care setul de viteze funcționează în condiții exterioare pe tot parcursul anului
  • Sisteme de parcare si echipamente logistice— mecanisme de ridicare și transfer care necesită o reducere compactă în unghi drept
  • Echipament de sol feroviar de mare viteză și aviație— acționări auxiliare în care sunt specificate fiabilitatea și vibrațiile reduse
  • Utilaje industriale generale— pompe, mixere, transportoare și orice angrenaj compact în unghi drept

Dacă aplicația dvs. nu este listată, descrieți sarcina - viteza de intrare, cuplul, raportul și aranjamentul de montare. O pereche de teșire în spirală este în mod normal proiectată împreună cu arborele și structura lagărului din cauza forței axiale pe care o generează, astfel încât cu cât vedem mai devreme aranjamentul, cu atât rezultatul este mai bun.

Personalizare

Roți conice în spirală personalizate realizate după desen

Dincolo de gama de module standard, parametrii care decid dacă un angrenaj se potrivește carcasei dvs. pot fi produși cu toții conform cerințelor. Personalizarea tipică include:

  • Modul și numărul de dinți
  • Unghiul spiralei și mâna spiralei
  • Raport și pereche potrivită
  • Alezajul, canalul de cheie și canelura
  • Geometria butucului și a feței de montare
  • Alegerea materialului
  • Clasa de precizie DIN6–DIN9
  • Tratarea suprafeței
  • Flancul dintelui măcinat sau frezat
  • Marcarea și identificarea setului pereche

Trimiteți un desen dimensionat, un eșantion de angrenaj sau raportul, cuplul și învelișul necesar și vă vom confirma cea mai apropiată geometrie standard sau vom cita una nouă. Perechile teșite în spirală sunt furnizate ca seturi potrivite, așa că dacă înlocuiți un angrenaj dintr-o pereche, spuneți-ne - înlocuirea doar a jumătate a unei perechi potrivite produce, în general, zgomot și uzură rapidă, chiar dacă ambele părți sunt corecte din punct de vedere dimensional.

Întrebări frecvente ale cumpărătorilor

Întrebări frecvente ale cumpărătorilor

  • Care este diferența dintre un angrenaj conic spiralat și un angrenaj conic drept?Linia dintelui: dinții teșiți drepti rulează radial și se cuplează pe toată lățimea lor simultan, în timp ce dinții teșiți în spirală sunt curbați, astfel încât contactul se mătură treptat de la un capăt la celălalt al dintelui. Forma curbată oferă o suprapunere mai mare, astfel încât sarcina este împărțită de mai mulți dinți, rularea este mai lină și mai silențioasă, uzura este mai uniformă, iar pinionul poate fi tăiat cu doar 5 dinți.
  • Puteți face un angrenaj conic în spirală după desenul meu sau dintr-o probă?Da. Trimiteți un desen cotat sau eșantionul de angrenaj cu modul, numărul de dinți, unghiul spiralei, raportul, alezajul și materialul. Confirmăm dacă geometria se potrivește cu sculele existente sau necesită o nouă configurație a frezei, cotăm în consecință și putem furniza o probă în aproximativ 20 de zile lucrătoare.
  • Ce materiale și tratamente de suprafață sunt disponibile?Oțel aliat și C45 pentru transmisii cu cuplu mare, oțel inoxidabil unde este necesară rezistența la coroziune și alamă, cupru, aluminiu sau POM pentru aplicații mai ușoare sau nemagnetice. Tratamentele de suprafață includ zincare și nichelare, pasivare, oxidare, anodizare, Geomet, Dacromet, oxid negru, fosfatare, vopsire cu pulbere și electroforeză. Spune-ne mediul înconjurător și îți vom recomanda unul.
  • Ar trebui să comand o pereche asortată sau un singur angrenaj?Comanda o pereche potrivita. Roțile conice în spirală sunt suprapuse și modelul lor de contact este verificat ca un set, astfel încât înlocuirea doar a unui singur angrenaj dintr-o pereche existentă produce de obicei zgomot și uzură accelerată chiar și atunci când ambele părți măsoară corect. Dacă doar un angrenaj este deteriorat, trimiteți-ne pe amândouă, astfel încât înlocuirea să poată fi potrivită cu piesa care a supraviețuit.
  • De ce un angrenaj conic spiralat are nevoie de rulmenți speciali?Datorită unghiului elicei din linia dintelui, angrenajul generează o forță de împingere axială de-a lungul arborelui în plus față de sarcinile tangenţiale și radiale. Rulmenții trebuie să fie selectați pentru a suporta acea forță - de obicei o rolă conică sau un aranjament de contact unghiular - de aceea o pereche de teșire în spirală este cel mai bine specificată împreună cu structura arborelui și a rulmenților.
  • Care sunt toleranța, timpul de livrare și termenii de plată?Toleranța depinde de caracteristică și de gradul de precizie, variind de la 0,001 mm la 0,1 mm în întreaga familie; spuneți-ne cerința dvs. de reacție și model de contact și vă vom confirma ce grad o atinge. Eșantioanele durează aproximativ 20 de zile lucrătoare, iar producția în vrac 25 de zile, prețurile eșantionului sunt de 2–100 USD, cu transportul expres plătit de client, iar termenii de plată sunt T/T sau L/C.

Înrudit

Produse înrudite și lecturi suplimentare

Solicitați o ofertă de angrenaj conic în spirală

Trimiteți desenul, proba sau modulul, raportul, cuplul și plicul necesar. Confirmăm geometria, gradul de precizie și materialul și răspundem cu prețul și termenul de livrare în 24 de ore.

Trimiteți întrebarea acum

* Toleranța, timpul de livrare și cifrele de preț sunt date ca o gamă în întreaga familie de produse și sunt confirmate pentru fiecare comandă în funcție de desen. Roțile conice spiralate sunt furnizate ca perechi potrivite; vă rugăm să confirmați numărul piesei de împerechere înainte de a comanda.
