Cum afectează lungimea cursei selecția cilindrilor hidraulici telescopici?

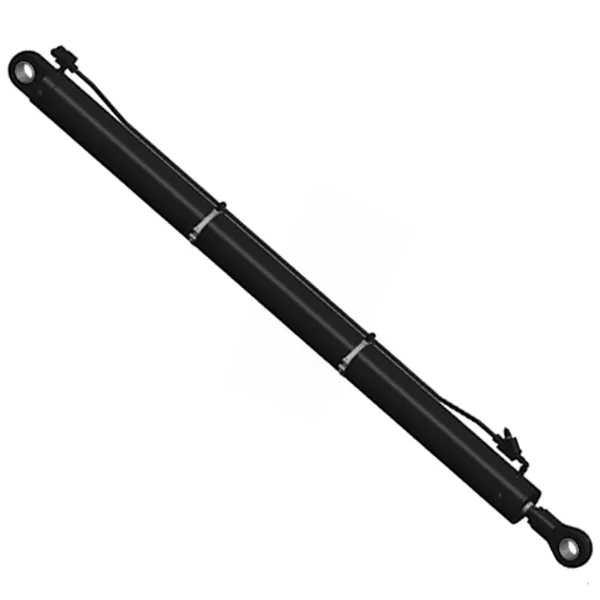

Un producător de basculante are nevoie de un cilindru care poate ridica un pat de 20 de tone la un unghi de 50 de grade. Cursa necesară este de 1.200 mm. Dar când inginerul primește oferta de la un furnizor standard de cilindru cu o singură treaptă, problema devine evidentă: un cilindru cu o singură treaptă cu o cursă de 1.200 mm ar avea o lungime de peste 2.400 mm când este complet retras. Nu ar încăpea sub patul camionului. Acesta este motivul clasic pentru careCilindri hidraulici telescopiciexista. Un cilindru telescopic folosește mai multe trepte imbricate care se extind secvenţial. Când este complet retras, cilindrul este compact. Când este complet extins, cursa este suma curselor tuturor etapelor. Prin urmare, lungimea cursei nu este doar un parametru de performanță; este parametrul care determină dacă cilindrul se va potrivi, câte etape sunt necesare și cum va funcționa cilindrul sub sarcină. Pentru cumpărători, înțelegerea relației dintre lungimea cursei și selecția cilindrului este esențială pentru specificarea produsului potrivit.

Acest ghid este scris pentru inginerii de achiziții publice și proiectanții de mașini care trebuie să selecteze cilindri hidraulici telescopici pentru aplicația lor. Vom explica modul în care lungimea cursei afectează numărul de etape, lungimea închisă, rezistența la flambaj și performanța generală a cilindrului. Vă vom oferi tabele și date tehnice pentru a vă ajuta să specificați cilindrul potrivit. De asemenea, vom furniza parametrii detaliați ai produsului din fabrica noastră de la Raydafon Technology Group Co., Limited. Indiferent dacă proiectați un autobasculant, un compactor de gunoi, o platformă de lucru aeriană sau o presă hidraulică, acest ghid vă va ajuta să luați o decizie informată cu privire la lungimea cursei și la alegerea cilindrului.

Cuprins

• 1. Ce este lungimea cursei și de ce contează pentru cilindrii telescopici?
• 2. Cum determină lungimea cursei numărul de etape?
• 3. Cum afectează lungimea cursei lungimea închisă și spațiul de instalare?
• 4. Cum influențează lungimea cursei rezistența la flambaj?
• 5. Cum specificați lungimea corectă a cursei pentru aplicația dvs.?
• 6. Care sunt parametrii cheie ai produsului din fabrica noastră?
• 7. Întrebări frecvente (FAQ)
• 8. Concluzie

1. Ce este lungimea cursei și de ce contează pentru cilindrii telescopici?

Lungimea cursei este distanța pe care tija cilindrului o parcurge de la poziția complet retrasă la poziția complet extinsă. Pentru un cilindru hidraulic telescopic, cursa totală este suma curselor fiecărei etape individuale. Un cilindru cu două trepte poate avea o cursă totală de 800 mm, fiecare treaptă contribuind cu 400 mm. Un cilindru cu trei trepte poate avea o cursă totală de 1.200 mm, fiecare treaptă contribuind cu 400 mm. Lungimea cursei este parametrul principal care determină dimensiunea și configurația cilindrului. Afectează numărul de etape, lungimea închisă, greutatea și costul. Tabelul de mai jos ilustrează relația dintre lungimea cursei și numărul de trepte pentru un cilindru telescopic tipic.

LaRaydafon Technology Group Co., Limited, fabrica noastră produce Cilindri Hidraulici Telescopici cu lungimi de cursă cuprinse între 300 mm și 3.000 mm. Putem personaliza lungimea cursei și numărul de etape pentru a satisface cerințele specifice aplicației dumneavoastră. Echipa noastră de ingineri vă poate ajuta să determinați lungimea optimă a cursei și configurația de etapă pentru proiectul dumneavoastră.

2. Cum determină lungimea cursei numărul de etape?

Numărul de trepte dintr-un cilindru hidraulic telescopic este determinat de lungimea totală a cursei și de cursa maximă admisă pe treaptă. Fiecare etapă are o cursă maximă care este limitată de lungimea etapei și de suprapunerea necesară pentru stabilitate. O etapă tipică se poate extinde până la aproximativ 80-90% din lungimea sa. Dacă cursa totală necesită mai mult de o etapă poate oferi, se adaugă etape suplimentare. Numărul de etape afectează complexitatea, costul și performanța cilindrului. Mai multe etape înseamnă mai multe componente, mai multe etanșări și mai multe puncte potențiale de scurgere. Cu toate acestea, mai multe etape înseamnă și o lungime închisă mai scurtă pentru o anumită cursă. Tabelul de mai jos arată relația dintre cursa totală, cursa de etapă și numărul de etape.

În fabrica noastră, proiectăm fiecare cilindru hidraulic telescopic pentru a optimiza numărul de trepte pentru cursa necesară. Folosim software avansat de calcul pentru a determina lungimile optime ale etapelor și suprapunerile. Scopul nostru este de a oferi un cilindru care se potrivește spațiului disponibil, oferă cursa necesară și funcționează fiabil sub sarcină.

3. Cum afectează lungimea cursei lungimea închisă și spațiul de instalare?

Lungimea închisă a unui cilindru hidraulic telescopic este lungimea cilindrului când toate treptele sunt complet retractate. Lungimea închisă este critică pentru instalare, deoarece determină dacă cilindrul se va potrivi în spațiul disponibil. O cursă mai lungă necesită un cilindru mai lung, dar relația nu este liniară. Un cilindru telescopic poate realiza o cursă lungă cu o lungime închisă relativ scurtă, deoarece treptele se cuibăresc una în alta. Raportul dintre lungimea închisă și cursa este o măsură cheie de performanță. Un cilindru cu o singură treaptă are de obicei o lungime închisă care este de aproximativ 1,2 până la 1,5 ori cursa. Un cilindru telescopic cu două trepte poate avea o lungime închisă care este de 0,8 până la 1,0 ori cursa. Un cilindru cu trei trepte poate avea o lungime închisă care este de 0,5 până la 0,7 ori cursa. Tabelul de mai jos compară rapoartele lungimii închise pentru diferite tipuri de cilindri.

La Raydafon, fabrica noastră proiectează cilindri hidraulici telescopici pentru a obține cea mai scurtă lungime închisă posibilă pentru o anumită cursă. Folosim materiale de înaltă rezistență și producție de precizie pentru a minimiza grosimea peretelui fiecărei etape, menținând în același timp presiunea nominală necesară. Acest lucru ne permite să împachetăm mai multă cursă într-un pachet mai mic, ceea ce face ca cilindrii noștri să fie ideali pentru aplicațiile în care spațiul de instalare este limitat.

4. Cum influențează lungimea cursei rezistența la flambaj?

Flambajul este o considerație critică pentru cilindrii hidraulici telescopici, în special pentru curse lungi. Pe măsură ce cilindrul se extinde, lungimea efectivă a tijei crește, iar rezistența la flambaj scade. Un cilindru telescopic este mai susceptibil la flambaj decât un cilindru cu o singură treaptă, deoarece treptele sunt subțiri și sarcina este transmisă prin mai multe interfețe de alunecare. Rezistența la flambaj depinde de diametrul fiecărei trepte, de suprapunerea dintre trepte și de ghidarea oferită de corpul cilindrului. Pentru o cursă dată, un cilindru cu mai multe trepte va avea un diametru mai mic pentru fiecare treaptă, ceea ce reduce rezistența la flambaj. Prin urmare, lungimea cursei și numărul de trepte trebuie echilibrate cu factorul de siguranță la flambaj necesar. Tabelul de mai jos ilustrează efectul lungimii cursei asupra rezistenței la flambaj pentru un cilindru tipic în trei trepte.

În fabrica noastră, folosim software avansat de inginerie asistată de computer (CAE) pentru a efectua analize de flambaj pe fiecare cilindru hidraulic telescopic pe care îl proiectăm. Optimizăm diametrul și suprapunerea fiecărei etape pentru a ne asigura că cilindrul poate rezista la sarcina necesară fără flambaj. De asemenea, oferim îndrumări cu privire la cursa maximă admisă pentru fiecare model de cilindru.

5. Cum specificați lungimea corectă a cursei pentru aplicația dvs.?

Specificarea lungimii corecte de cursă pentru un cilindru hidraulic telescopic necesită o evaluare sistematică a cerințelor aplicației dumneavoastră. Primul pas este determinarea distanței de călătorie necesare. Aceasta este distanța pe care trebuie să se deplaseze sarcina. Al doilea pas este determinarea spațiului de instalare disponibil. Acesta este spațiul disponibil pentru cilindrul atunci când este complet retras. Al treilea pas este determinarea forței necesare. Aceasta este sarcina pe care trebuie să o miște cilindrul. Al patrulea pas este determinarea factorului de siguranță la flambaj necesar. Aceasta este marja de siguranță împotriva flambajului. Al cincilea pas este selectarea configurației cilindrului care îndeplinește aceste cerințe. Tabelul de mai jos oferă un ghid pentru selectarea lungimii cursei pentru aplicațiile obișnuite.

La Raydafon, fabrica noastră lucrează cu clienții noștri pentru a specifica lungimea cursei și configurația cilindrului potrivite pentru aplicația lor. Oferim date tehnice, calcule și recomandări. Echipa noastră de ingineri poate ajuta cu procesul de selecție și poate furniza desene detaliate pentru aprobare.

6. Care sunt parametrii cheie ai produsului din fabrica noastră?

Următorul tabel oferă parametrii cheie ai produsului pentru cilindrii hidraulici telescopici. Acești cilindri sunt proiectați pentru o gamă largă de aplicații, inclusiv autobasculante, compactoare de gunoi, platforme aeriene de lucru și prese hidraulice. Fabrica noastră poate produce, de asemenea, cilindri personalizați pentru a îndeplini cerințele specifice.

La fabrica noastră, fabricăm cilindrii hidraulici telescopici pentru a îndeplini aceste specificații și multe altele. Putem personaliza cursa, numărul de trepte, alezajul, tija, montarea și etanșările pentru a se potrivi aplicației dumneavoastră specifice. Sistemul nostru de control al calității include inspecția materiilor prime, inspecția în proces și inspecția finală înainte de expediere. Scopul nostru este să oferim clienților noștri cilindri hidraulici telescopici de înaltă calitate, care să îndeplinească cerințele lor de performanță.

7. Întrebări frecvente (FAQ)

Întrebarea 1: Cum determin lungimea cursei necesare pentru aplicația mea?

Răspuns: Lungimea cursă necesară este distanța pe care trebuie să o parcurgă sarcina. Acest lucru este determinat de geometria mecanismului. Pentru un autobasculant, cursa este distanța necesară pentru a ridica patul la unghiul dorit. Pentru o platformă de lucru aeriană, cursa este distanța necesară pentru a ridica platforma la înălțimea dorită. Echipa noastră de ingineri vă poate ajuta să calculați cursa necesară pentru aplicația dumneavoastră specifică.

Întrebarea 2: Poate un cilindru telescopic să aibă o cursă mai lungă decât un cilindru cu o singură treaptă?

Răspuns: Da, un cilindru hidraulic telescopic poate obține o cursă mult mai lungă decât un cilindru cu o singură treaptă de aceeași lungime închisă. Acest lucru se datorează faptului că etapele se cuibăresc unul în celălalt atunci când sunt retractate. Un cilindru telescopic cu trei trepte poate realiza o cursă de 2-3 ori mai mare decât cursa unui cilindru cu o singură treaptă cu aceeași lungime închisă. Acest lucru face ca cilindrii telescopici să fie ideali pentru aplicațiile în care spațiul de instalare este limitat.

Întrebarea 3: Care este numărul maxim de etape disponibile?

Răspuns: La Raydafon Technology Group Co., Limited, producem cilindri hidraulici telescopici cu până la cinci trepte. Numărul maxim de trepte este determinat de cursa necesară, spațiul de instalare disponibil și cerințele de flambaj. Mai multe etape permit o cursă mai lungă într-o lungime închisă mai scurtă, dar cresc și complexitatea și costul.

Întrebarea 4: Cum afectează lungimea cursei costul unui cilindru telescopic?

Răspuns: Costul unui cilindru hidraulic telescopic crește odată cu lungimea cursei și cu numărul de trepte. O cursă mai lungă necesită mai mult material și o fabricație mai precisă. Mai multe etape necesită mai multe etanșări, mai multă prelucrare și mai mult timp de asamblare. Costul depinde și de presiunea nominală, materiale și configurația de montare. Fabrica noastră poate oferi o ofertă detaliată bazată pe cerințele dumneavoastră specifice.

Întrebarea 5: Poate fi personalizată lungimea cursei?

Răspuns: Da, putem personaliza lungimea cursei pentru a satisface cerințele specifice aplicației dumneavoastră. Putem ajusta lungimea fiecărei etape și numărul de etape pentru a obține cursa totală dorită. De asemenea, putem personaliza lungimea închisă, alezajul, tija și montarea. Echipa noastră de ingineri poate lucra cu dvs. pentru a proiecta un cilindru hidraulic telescopic care se potrivește perfect aplicației dvs.

8. Concluzie

Lungimea cursei este cel mai important parametru în selecția cilindrilor hidraulici telescopici. Determină numărul de trepte, lungimea închisă, rezistența la flambaj și performanța generală a cilindrului. Pentru cumpărători, înțelegerea relației dintre lungimea cursei și acești factori este esențială pentru a specifica cilindrul potrivit pentru aplicarea lor. La Raydafon Technology Group Co., Limited, fabrica noastră are expertiza și echipamentele necesare pentru a produce cilindri hidraulici telescopici de înaltă calitate, cu lungimi de cursă cuprinse între 300 mm și 3.000 mm. Folosim materiale de înaltă rezistență, producție de precizie și teste riguroase pentru a ne asigura că cilindrii noștri oferă performanțe fiabile și durată lungă de viață.

Fie că proiectați un autobasculant, un compactor de gunoi, o platformă de lucru aeriană sau o presă hidraulică, vă invităm să ne contactați pentru a discuta cerințele dumneavoastră. Putem furniza date tehnice, mostre și soluții personalizate. Angajamentul nostru față de calitate și satisfacția clienților ne-a făcut un partener de încredere pentru companiile din întreaga lume.

Contactați Raydafon Technology Group Co., Limited astăzipentru a discuta cerințele dvs. de cilindru hidraulic telescopic și pentru a descoperi cum cilindrii noștri pot satisface nevoile dvs. de lungime a cursei și de performanță.
