SWC-WH Fără cuplaj universal tip sudare flexibilă

SWC-WH Fără cuplaj universal tip sudare flexibilă

Cuplajele universale de tip SWC-WH fără sudură flexibilă de la Raydafon Cuplajele universale sudate non-elastice utilizează conexiuni sudate pentru a asigura o transmisie fiabilă, făcându-le o alegere fiabilă pentru aplicații cu sarcini mari, cum ar fi echipamentele metalurgice și miniere. Suntem un producător de cuplaje fizice din China. În calitate de producător de încredere, oferim o aprovizionare stabilă și putem adapta detaliile la specificațiile echipamentului dumneavoastră. Pentru detalii despre preț, vă rugăm să ne contactați direct.
Jug sudat · Fără element flexibil · Pregătit OEM

SWC-WH Fără cuplaj universal tip sudare flexibilă ptArbori de antrenare pentru sarcini grele

Un cuplaj cardan rigid, de tip sudare, construit pentru laminoare, macarale, antrenări miniere și metalurgice. Jugul sudat înlătură slăbirea îmbinării cu șuruburi. Rulmenții cu ace de precizie mențin frecarea scăzută. Alezaj 100–550 mm, cuplu de până la 710 kN·m, oțel aliat 35CrMo, producție ISO 9001 în Ningbo, China.

plictisit100 – 550 mm
Cuplul nominal1,25 – 710 kN·m
Unghi de pliere15° – 25°
MaterialOțel 35CrMo
MOQ1 bucată
Perioada de graţie15 – 30 de zile

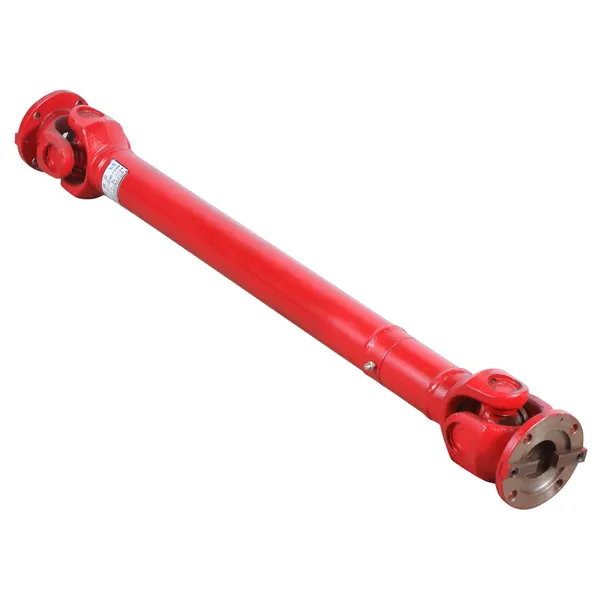

SWC-WH without flex welding type universal coupling welded yoke product photo

01Ce este un SWC-WH fără cuplaj universal de tip sudare flexibilă?

SWC-WH este acuplaj universal rigidcare transmite cuplul printr-un jug sudat și o cruce centrală care rulează pe rulmenți cu ace de precizie. Spre deosebire de cuplajele de tip flexibil, acesta conținenici un element elastic, astfel încât nu există cauciuc, nici un pachet de arcuri și nici un element flexibil de compensare care să se uzeze. Asta îl face alegerea preferată atunci când unitatea o cerecuplu ridicat, rezistență ridicată la șocuri și durată lungă de viațămai degrabă decât amortizarea la torsiune.

Jugul sudat este diferența cheie față de modelele cu jug cu șuruburi. Sub vibrații continue, îmbinările cu șuruburi se pot slăbi, provocând frecare, joc și eventual defecțiune. Sudarea elimină complet acel mod de defecțiune. Pentru cumpărători care fac aprovizionarecuplaje universale pentru arbori de transmisie industriali, acest lucru se traduce prin mai puține opriri de întreținere și un cost total de proprietate mai mic pe toată durata de viață a cuplajului.

Dacă aplicația dvs. are nevoie de conformitate cu torsiune în loc de rigiditate, comparați-o cuSWC-BH tip standard de sudare flexibilăsau de lungă duratăSWC-CH tip sudare flex lung, care adaugă un element flexibil între cele două juguri.

02Specificații tehnice SWC-WH: Gama de alezaj, cuplu și dezaliniere

Tabelul de mai jos prezintă fiecare dimensiune standard din seria SWC-WH. Utilizați-l pentru a se potrivi cu diametrul arborelui, cuplul nominal necesar și lungimea de instalare disponibilă înainte de a solicita o ofertă. La cerere sunt disponibile alezaje, caneluri și lungimi personalizate.

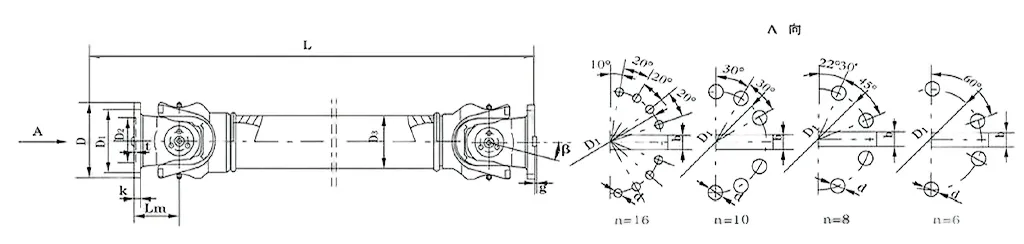

SWC-WH Fără cuplaj universal tip sudare flexibilă — Tabel cu dimensiuni complete
Model D (mm) Tn (kN·m) Tf (kN·m) β (°) Lmin D1 (js11) D2 (H7) D3 Lm n-d k t b (h9) g Inerție (kg·m²) Greutate (kg)
Lmin +100 mm Lmin +100 mm
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

Numai unghiular

SWC-WH compensează nealinierea unghiulară de până la 15°–25°. Pentru deplasarea axială, împerecheați-l cu un arbore canelat glisant.

Selectarea cuplului

Aplicați un factor de serviciu de 1,5–2,5 la cuplul nominal, în funcție de nivelul șocului și ciclul de funcționare.

Potrivirea alezajului

Alezaje standard D1 js11 / D2 H7 enumerate mai sus. Alezaje personalizate în trepte sau canelare disponibile.

Alternativă de flanșă

Dacă arborele dvs. utilizează o interfață cu flanșă, consultațiTip flanșă SWC-WFîn aceeași serie.

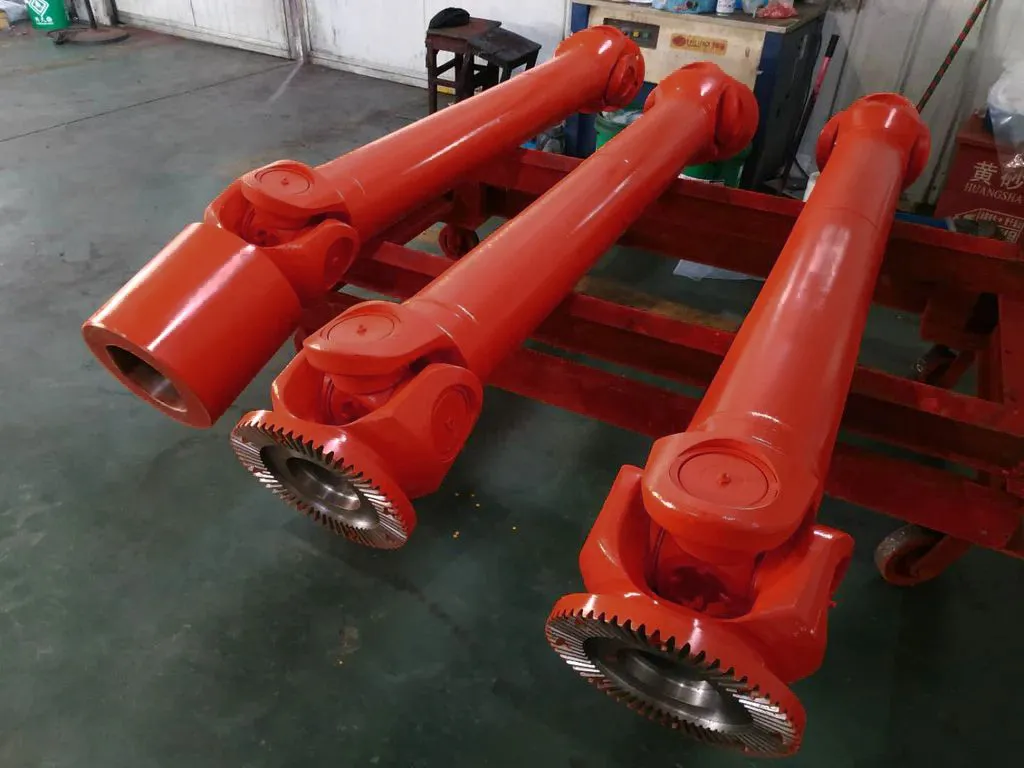

SWC-WH universal coupling welded yoke and needle bearing cross detail

03De ce cumpărătorii specifică cuplaje sudate jug pentru utilaje grele

Inginerii de achiziții aleg SWC-WH din trei motive comerciale:timpi de nefuncționare mai redusi, mai puține cicluri de înlocuire și costuri totale mai mici pe oră de funcționare.

  • Fără slăbire cu șuruburi.Jugul sudat înlătură modul de eroare prin slăbirea vibrațiilor care scurtează durata de viață a cuplajelor cu jug cu șuruburi în laminoare și concasoare.
  • Densitate mare de cuplu.Cuplu nominal de până la 710 kN·m într-un anvelopă compact, acoperind majoritatea sarcinilor grele ale arborelui de transmisie.
  • Rulmenți cu ace de precizie.Frecarea redusă, eficiența ridicată și un interval lung de unsoare reduc munca de întreținere.
  • Oțel aliat 35CrMo.Tratat termic pentru rezistență la uzură, oboseală și șocuri în minerit, metalurgie și medii marine.
  • Toleranță unghiulară largă.Compensarea de 15°–25° reduce costul de aliniere în timpul instalării.
  • Design util.Piesele de uzură înlocuibile prelungesc durata de viață economică a cuplajului dincolo de un singur ciclu de înlocuire.

04Unde sunt utilizate cuplajele SWC-WH: aplicații și industrii

SWC-WH este specificat oriunde un cuplaj rigid, cu cuplu mare trebuie să supraviețuiască șocurilor și vibrațiilor continue. Instalațiile tipice includ:

Laminoare de oțel Linii metalurgice Macarale rulante Mașini de ridicare porturi Transportoare miniere Concasoare și instalații de foraj Propulsie marină Mașini de punte Unități de ciment și hârtie Bancuri de testare pentru sarcini grele Motive de energie regenerabilă Linii de procese chimice

Dacă acționarea dvs. necesită, de asemenea, deplasare axială sau conformitate cu torsiune, examinați completdomeniul de cuplare universalsau alternativaseria cuplajului cu roţi dinţateînainte de a specifica.

05Cuplaje personalizate SWC-WH: OEM, etichetă privată și producție bazată pe desen

Raydafon este unProducător OEM de cuplaje universale, nu o societate comercială. Personalizarea este gestionată în interiorul propriei noastre unități ISO 9001 din Ningbo, China.

Alezajul și canalul de cheie

D1 js11, D2 H7 sau toleranță personalizată. Cheie paralelă, spline sau interfață cu disc mic.

Model de flanșă

Cercul șuruburilor, diametrul pilot și numărul șuruburilor se potrivesc cu desenul flanșei de împerechere.

Lungime și echilibru

Lmin și lungimi extinse. Grade de echilibrare dinamică pentru arbori de mare viteză.

Acoperire și marcare

Vopsea, oxid negru, zincare. Plăcuță de identificare și marcaj cu etichetă privată.

Trimiteți un desen PDF, DWG, DXF sau STEP cu dimensiunile arborelui și ciclul de funcționare. Inginerii noștri returnează o recomandare și o cotație dimensionată în 24 de ore.

06Controlul calității, certificări și 12 luni garanție

Fiecare cuplaj SWC-WH trece printr-o rută de inspecție documentată înainte de expediere. Acesta este traseul dovezilor pe care se bazează cumpărătorii de peste mări pentru aprobarea vânzătorului și inspecția primită.

  • Proces de fabricație certificat ISO 9001
  • Înregistrări de verificare și tratament termic primit
  • Raport de inspecție dimensională pentru alezaj, canelură și Lmin
  • Verificarea sudurii pe îmbinarea jugului
  • Test de potrivire și rotație a rulmentului înainte de ambalare
  • Garanție limitată de 12 luni împotriva defectelor de fabricație

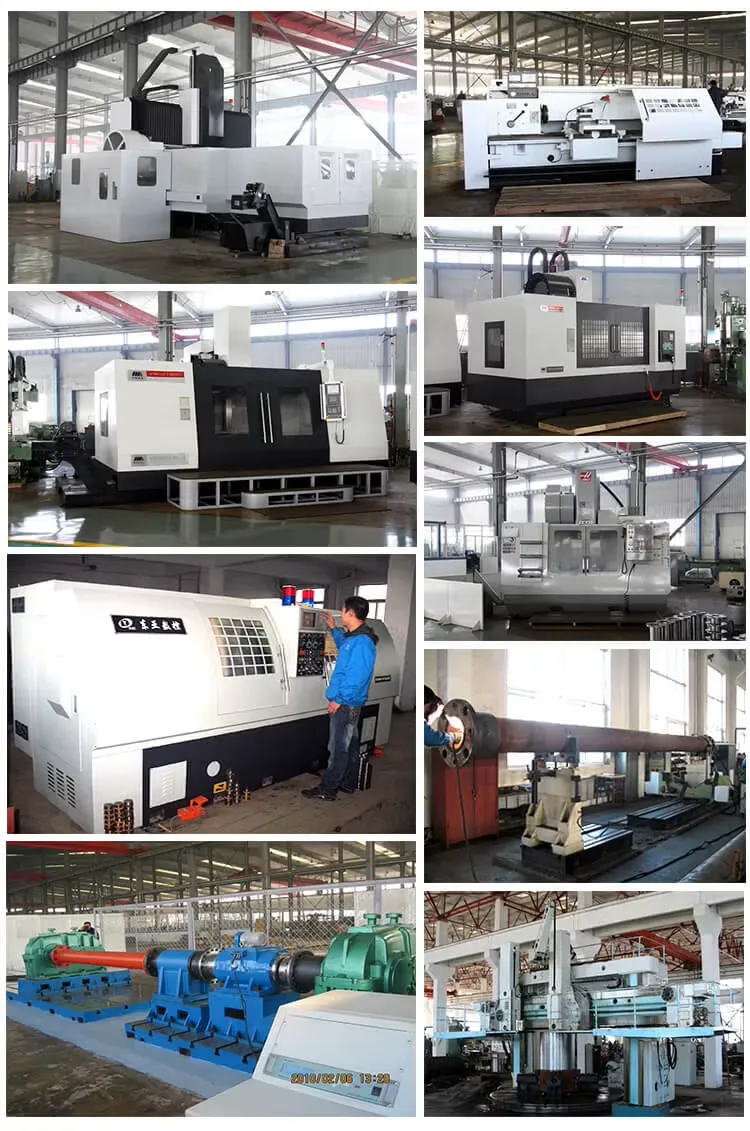

Raydafon universal coupling manufacturing workshop Ningbo China

07Cum se comandă: MOQ, timp de livrare, ambalare și livrare

MOQ

1 bucată pentru dimensiuni standard. Prețul volumului de la 50 de bucăți.

Perioada de graţie

15–30 de zile după confirmarea extragerii și depunere.

Ambalare

Carcasă din lemn, folie antirugină VCI, desicant, palet personalizat pentru dimensiuni mari.

Transport

Mare, aer sau expres. Condiții EXW / FOB / CIF / DDP disponibile.

Documente

CI, PL, CO, Formular A/E, certificat material, raport dimensional.

Plată

T/T, L/C la vedere și alți termeni negociabili pentru cumpărătorii repetați.

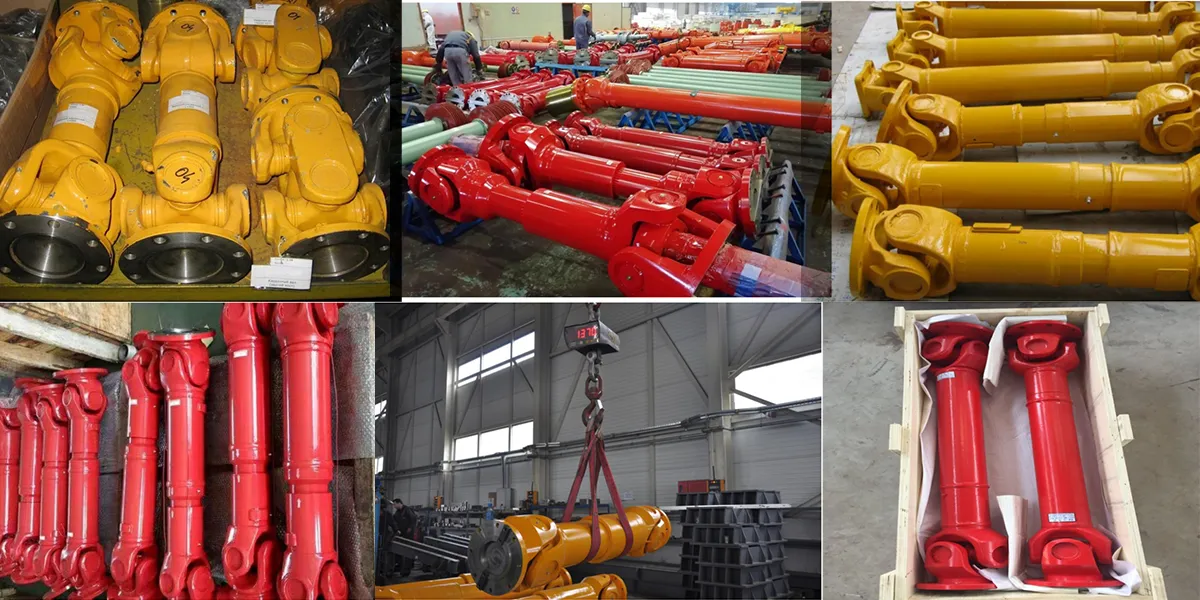

SWC-WH universal coupling inspection and assembly line

08Întrebări frecvente ale cumpărătorului cuplajului universal SWC-WH

Ce înseamnă „fără tip de sudare flexibilă” la cuplajul SWC-WH?

Înseamnă că cuplajul nu are niciun element elastic sau flexibil în traseul cuplului, iar jugul este îmbinat prin sudură, mai degrabă decât prin șuruburi. Acest lucru înlătură slăbirea îmbinărilor cu șuruburi sub vibrații și crește rigiditatea structurală. Este alegerea potrivită pentru transmisii cu cuplu mare și șocuri mari, unde nu este necesar un element flexibil.

Care este intervalul de cuplu și alezaj al seriei SWC-WH?

Diametru de rotație 100–550 mm, cuplu nominal 1,25–710 kN·m, cuplu de oboseală 0,63–355 kN·m, alezaj standard D1 57–426 mm. Sunt disponibile găuri personalizate și arbori trepți.

Ce material și rulmenți se folosesc?

Jugurile și flanșele sunt oțel aliat 35CrMo tratat termic. Jurnalul transversal rulează pe rulmenți cu ace de precizie pentru a reduce frecarea și a prelungi durata de viață în condiții industriale continue.

Care este unghiul maxim de dezaliniere?

În funcție de dimensiune, 15° până la 25° de aliniere unghiulară. SWC-WH nu compensează deplasarea axială - împerecheați-l cu o canelură de alunecare sau un arbore telescopic dacă există cursă axială.

Oferiți cuplaje OEM sau personalizate SWC-WH?

Da. Personalizăm alezajul, canalul de cheie, modelul de flanșă, lungimea, gradul de echilibrare, tratamentul suprafeței și plăcuța de identificare. Trimiteți un desen PDF, DWG, DXF sau STEP și vom cota în 24 de ore.

Care este MOQ-ul, timpul de livrare și garanția?

MOQ 1 bucată pentru dimensiuni standard. Timp de livrare 15–30 de zile, în funcție de dimensiune și personalizare. Garanție limitată de 12 luni împotriva defectelor de fabricație.

Cum selectez dimensiunea corectă SWC-WH pentru arborele meu de transmisie?

Furnizați cuplul nominal, cuplul de vârf, viteza, diametrele arborelui, unghiul de dezaliniere și ciclul de funcționare. Inginerii noștri vor recomanda dimensiunea cu factorul de service corect. De asemenea, puteți revizui integralghid de selectare a cuplajului universalînainte de a ne contacta.

Pot obține o probă înainte de a plasa o comandă în vrac?

Da. Comenzile de mostre sunt acceptate pentru dimensiuni standard. Costul eșantionului și transportul sunt cotate separat și pot fi creditate pentru prima comandă în vrac.
