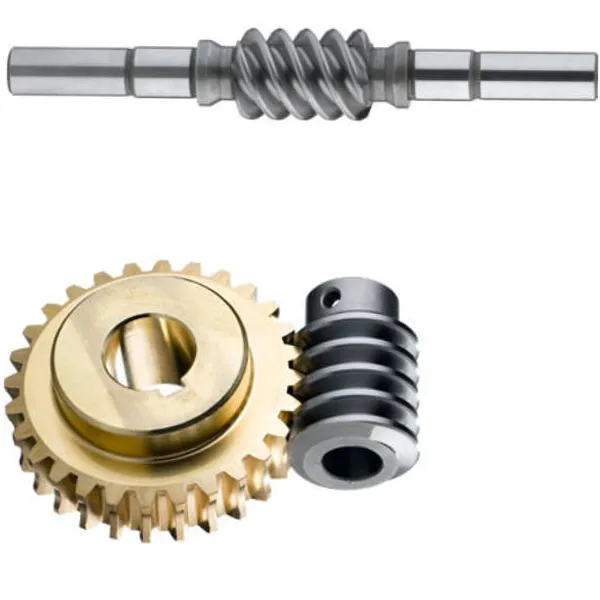

Duplex Worms Gear

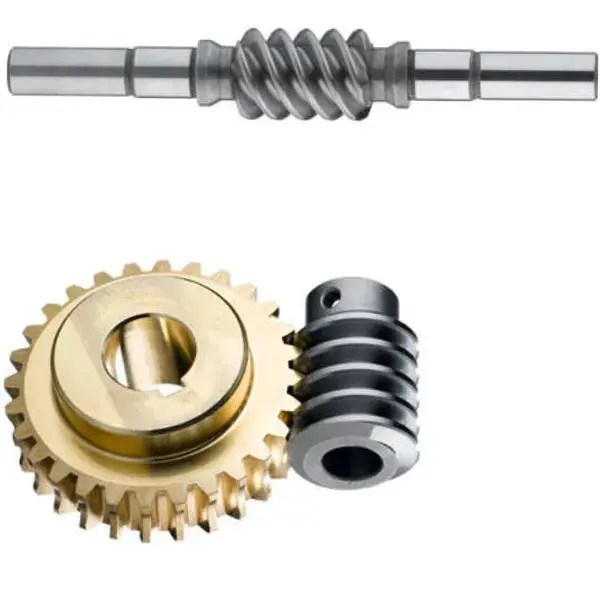

Specificația produsului

Un angrenaj melcat duplex sau dublu prezintă un melc cu flancuri proiectat cu module și coeficiente de diametru ușor diferite, creând unghiuri de plumb distincte pe fiecare profil de dinte. Acest lucru are ca rezultat creșterea treptată a grosimii dintelui de-a lungul lungimii viermelor și reducerea golurilor firelor, permițând un control precis al jocului.

Pe roata melcată, modulele diferite produc coeficienți unici de modificare adiționale și diametre de cerc de rulare pe fiecare flanc, formând profile distincte față și spate. Cu toate acestea, grosimea dinților și golurile rămân consistente în jurul circumferinței roții.

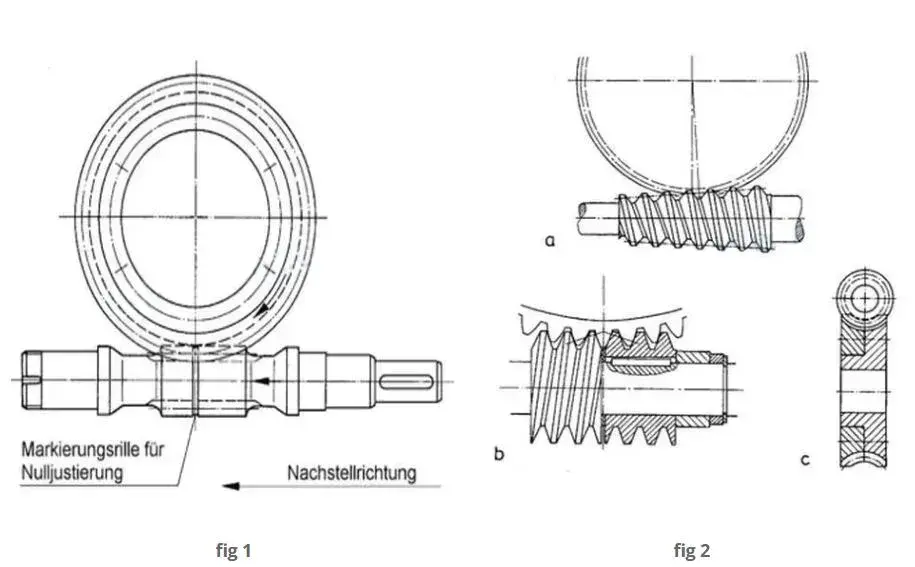

Jocul se reglează prin deplasarea axială a melcului pentru a alinia grosimea corespunzătoare a dintelui cu roata, realizând nivelul de joc dorit (vezi fig. 1). Această metodă permite reglarea ușoară și precisă a jocului în timpul instalării și ajustarea continuă a angrenajelor uzate, fără a afecta contactul cu dinții sau îmbinarea.

Metodele alternative de reglare a jocului includ: modificarea distanței centrale folosind un butuc excentric pentru arborele melcat și roată; deplasarea axială a unui vierme conic (fig. 2a); împărțirea viermelui în două părți care pot fi rotite sau deplasate una față de alta (sistemul Ott, fig. 2b); sau împărțirea roții în două discuri reglabile (fig. 2c).

Notă de precauție pentru asamblare

Echipamentul nostru Raydafon Duplex Worms are module de dinți diferiți pe partea stângă și dreaptă, astfel încât angrenajele melcate trebuie să fie aliniate precis în timpul instalării. Iată câțiva pași cheie de reținut:

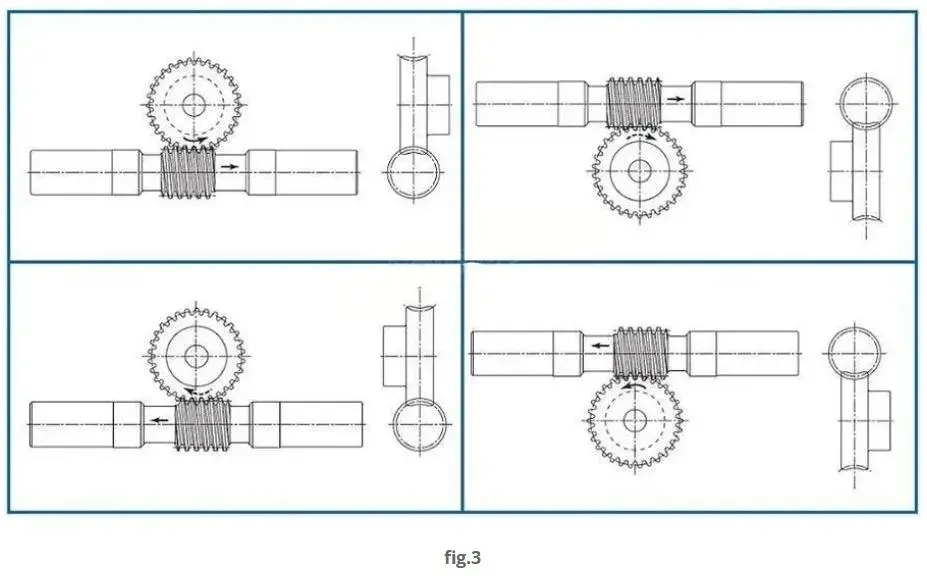

Înainte de instalare, verificați marcajul direcției de asamblare. Fiecare angrenaj melcat dublu și angrenaj melcat are o săgeată pe el, care este „busola” de instalare. La instalare, din față, trebuie să vă asigurați că săgețile angrenajului melcat și ale angrenajului melcat sunt îndreptate în aceeași direcție (vezi Figura 3). Dacă direcția săgeții este inversată sau nealiniată, distanța dintre centrele angrenajului melcat va fi prea mare și nu se va potrivi. Chiar dacă este abia instalat, angrenajul angrenajului va avea probleme, iar dinții nu va dura mult timp să fie loviți sau blocați, ceea ce va întârzia lucrurile!

Verificarea poziției de referință

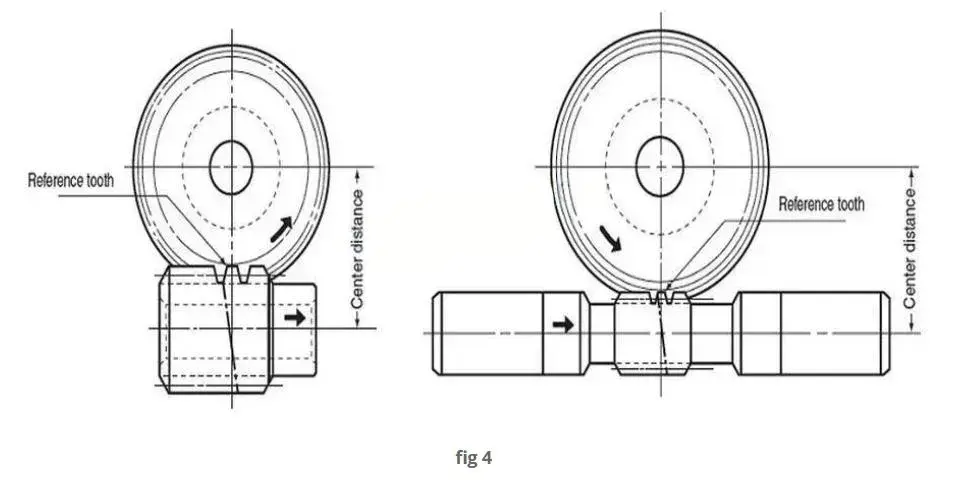

O canelură în V (60°, adâncime de 0,3 mm) pe periferia vârfului dintelui de vierme duplex marchează dintele de referință. Setul de angrenaje atinge un joc aproape de zero (±0,045) atunci când acest dinte de referință se aliniază cu centrul de rotație al roții melcate la distanța centrală specificată „a” (vezi Fig. 4).

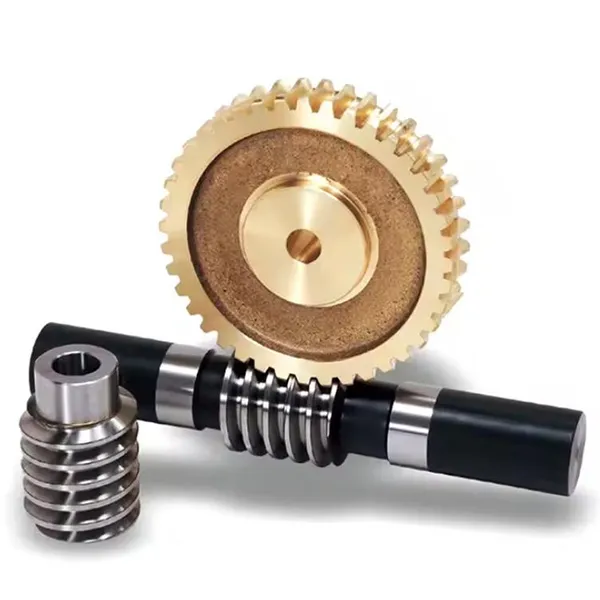

Caracteristicile produsului

Raydafon, un producător de lungă durată în domeniul transmisiei mecanice din China, este de mult timp un furnizor de încredere al multor producători de mașini, oferind clienților angrenaje melcate duplex de înaltă calitate, la prețuri accesibile, cu măiestria rafinată a propriilor săi maeștri de fabrică. Produsele noastre sunt concepute pentru condiții complexe de lucru, iar cele trei avantaje de bază fac ca funcționarea echipamentului să fie mai lipsită de griji.

Design cu modul dublu, transmisie mai eficientă: angrenajele melcate duplex ale Raydafon utilizează module diferiți pe suprafețele dinților din stânga și din dreapta, la fel ca instalarea unui „motor dublu” pe echipament. Angrenajele melcate din aliaj de cupru de înaltă rezistență sunt combinate cu melcuri din oțel aliat forjat cu precizie. După opt șlefuiri manuale, mușcătura este strânsă și nu alunecă, iar eficiența transmisiei este cu 20% mai mare decât cea a angrenajelor melcate obișnuite. O fabrică de mașini textile din Zhejiang a raportat că, după înlocuirea angrenajelor noastre melcate duplex, consumul de energie al echipamentului a fost redus foarte mult.

Transmisie în două trepte, cuplu ridicat și zgomot redus: Structura unică de transmisie în două trepte dublează cuplul angrenajelor melcate duplex, menținând în același timp zgomotul de rulare și mai mic. Fie că este vorba de reglajul fin de precizie a mașinilor-unelte grele sau de funcționarea continuă a echipamentelor mari de transport, acesta poate fi manipulat cu ușurință. O fabrică de procesare a alimentelor din Guangdong a spus că echipamentul obișnuia să facă mult zgomot atunci când rulează, dar după schimbarea produselor noastre, atelierul este mult mai liniștit.
