De ce sunt folosite angrenajele melcate de precizie pentru aplicații cu reducere ridicată?

În interiorul carcasei compacte a unui braț robotizat industrial, un servomotor se rotește cu 6.000 de rotații pe minut. Cu toate acestea, arborele de ieșire se mișcă cu precizie lentă, deliberată, exercitând sute de Newtoni-metri de cuplu pentru a poziționa o sarcină utilă grea. Componenta care face posibilă această transformare dramatică este aEchipament de precizie: angrenajul melcat. Intrați în orice unitate de producție și veți găsi angrenaje melcate la lucru în transportoare, ascensoare, mașini-unelte și echipamente de ambalare. Ei sunt eroii necunoscuți ai transmisiei mecanice a puterii, transformând intrarea de mare viteză și cuplu redus în ieșire de viteză mică și cuplu mare cu o simplitate pe care alte tipuri de angrenaje nu o pot egala. Dar de ce sunt angrenajele melcate alegerea implicită pentru aplicațiile cu reducere ridicată? Răspunsul constă într-o combinație unică de geometrie, știința materialelor și fizică pe care alte sisteme Precision Gear pur și simplu nu o pot replica.

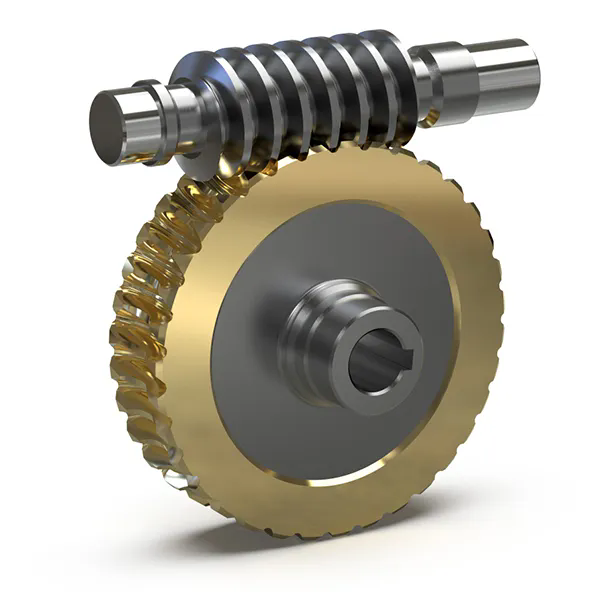

O pereche de angrenaje melcate constă dintr-un melc filetat (elementul de antrenare) și o roată dințată (elementul antrenat). Această configurație oferă o soluție elegantă la o problemă fundamentală de inginerie: cum să obțineți reduceri mari de viteză într-o singură etapă. Un melc cu pornire unică cu o roată cu 60 de dinți oferă un raport de reducere de 60:1 într-un pachet compact. Obținerea aceleiași reduceri cu roți dințate drepte ar necesita o aranjare în mai multe etape, crescând complexitatea, costul și spațiul. Dincolo de capacitatea de reducere, angrenajele melcate oferă două beneficii suplimentare care sunt critice în multe aplicații: oferă o funcționare lină și silențioasă și pot fi proiectate să fie autoblocante, prevenind mișcarea inversă atunci când este întreruptă alimentarea. Acest articol explorează bazele tehnice ale dominantei angrenajului melcat în aplicațiile cu reducere ridicată, de la principiile sale geometrice până la alegerile materiale care îi definesc performanța.

Cuprins

• 1. Ce face ca geometria unui angrenaj melcat ideală pentru o reducere ridicată?
• 2. Cum afectează acțiunea de alunecare a angrenajelor melcate eficiența și uzura?
• 3. De ce este caracteristica de autoblocare critică în aplicațiile cu reducere ridicată?
• 4. Ce specificații tehnice definesc un angrenaj melcat de precizie de înaltă calitate?
• 5. Concluzie
• 6. Întrebări frecvente (FAQ)

1. Ce face ca geometria unui angrenaj melcat ideală pentru o reducere ridicată?

Pentru a înțelege de ce angrenajele melcate excelează în aplicațiile de înaltă reducere, trebuie să înțelegem mai întâi geometria lor. Imaginați-vă un șurub standard. Pe măsură ce îl răsuciți, acesta avansează liniar de-a lungul arborelui său filetat. Acum imaginați-vă că înfășurați acel șurub într-un cerc, astfel încât firele sale să devină o spirală continuă. Acesta este un vierme. Roata care se împletește cu ea este o roată dințată cu dinți tăiați special, care se potrivesc cu profilul filetului melcului. Când viermele se rotește, firele sale cuplează dinții roții, forțând roata să se rotească. Acesta este principiul fundamental al funcționării angrenajului melcat.

Cheia reducerii mari constă în relația dintre rotația viermei și rotația roții. Pentru un vierme cu pornire unică - un vierme cu un singur fir continuu - fiecare rotație completă a viermelui avansează exact un fir. Acest fir împinge un dinte de pe roată, determinând roata să se miște cu un dinte. Dacă roata are 60 de dinți, atunci viermele trebuie să se rotească de 60 de ori pentru a finaliza o rotație completă a roții. Raportul de reducere este pur și simplu numărul de dinți de pe roată. Aceasta este o reducere de 60:1 realizată într-o singură pereche de viteze. În schimb, obținerea unei reduceri de 60:1 cu roți dințate drepte ar necesita cel puțin trei etape, fiecare cu propriile arbori, rulmenți și carcasă, crescând semnificativ complexitatea și costul transmisiei.

Geometria devine și mai puternică atunci când luăm în considerare viermii multi-start. Un vierme cu două porniri are două fire, avansând doi dinți pe rotație, rezultând un raport de reducere a dinților roții împărțit la doi. Un vierme cu trei porniri împarte raportul la trei. Această flexibilitate permite proiectanților să echilibreze raportul de reducere cu eficiența. Rate de reducere mai mari înseamnă, în general, o eficiență mai mică, deoarece este necesară o alunecare mai mare. Viermele cu pornire multiplă oferă o eficiență mai mare, dar rapoarte de reducere mai mici. Această relație geometrică simplă - raportul este egal cu numărul de dinți împărțit la început - este ceea ce face ca angrenajele melcate să fie o soluție atât de elegantă pentru aplicații cu reducere ridicată. Cu o singură treaptă, puteți obține rapoarte de la 5:1 la peste 100:1, o gamă greu de egalat cu alte tipuri de Precision Gear.

Dincolo de calculul raportului, geometria angrenajului melcat afectează și capacitatea sa de încărcare. Firul viermelui este o spirală continuă, ceea ce înseamnă că mai mulți dinți sunt în contact în orice moment. Acest lucru distribuie sarcina pe o suprafață mai mare, reducând stresul de contact și permițând angrenajului să gestioneze cupluri mai mari decât un angrenaj cilindric comparabil. În fabrica noastră, producem angrenaje melcate cu profile de filet șlefuite precis pentru a asigura un contact maxim și o concentrare minimă a tensiunilor. Acest avantaj geometric este motivul pentru care angrenajele melcate sunt Precision Gear preferate pentru aplicațiile care necesită un cuplu ridicat într-un factor de formă compact.

2. Cum afectează acțiunea de alunecare a angrenajelor melcate eficiența și uzura?

Spre deosebire de roți dințate drepte sau elicoidale, în care dinții se rostogolesc unul împotriva celuilalt cu o alunecare minimă, contactul dintre un melc și roata sa este predominant alunecare. Imaginează-ți o bucată de cretă târând pe o tablă. Firul viermelui alunecă pe fața fiecărui dinte pe măsură ce se rotește, creând frecare care generează căldură și consumă energie. Această acțiune de alunecare este principalul motiv pentru care angrenajele melcate sunt mai puțin eficiente decât alte tipuri de angrenaje. În funcție de raportul de reducere și de parametrii de proiectare, eficiența poate varia de la 50% (pentru modele cu raport ridicat, cu autoblocare) până la peste 90% (pentru proiecte cu raport scăzut, cu pornire multiplă).

Acesta nu este un defect de design; este o consecință fizică a geometriei. Filetul viermelui este în esență un șurub, iar dinții roții sunt „piulița”. În orice pereche șurub-piuliță, alunecarea este mișcarea fundamentală. Avantajul este că această alunecare permite angrenarea continuă și lină, eliminând impactul și zgomotul care poate apărea cu roțile de contact de rulare. În aplicațiile în care zgomotul redus și vibrațiile sunt esențiale, cum ar fi echipamentele de producție de precizie sau dispozitivele medicale, acest compromis merită din plin pierderea de eficiență.

Pentru a gestiona frecarea și uzura cauzate de alunecare, angrenajele melcate se bazează pe o combinație atent proiectată de materiale și lubrifiere. Viermele este de obicei realizat dintr-un oțel întărit, cum ar fi 42CrMo4 sau 20MnCr5, care oferă o suprafață dură, rezistentă la uzură. Roata este realizată dintr-un material mai moale, de obicei un bronz fosforat (CuSn12 sau similar). Bronzul acționează ca un material „sacrificial”, conformându-se firului de vierme și reducând uzura componentei mai scumpe a viermei. De asemenea, bronzul are proprietăți excelente de rulment, reducând coeficientul de frecare. Diferența de duritate - viermele este de obicei de 58-62 HRC, în timp ce roata de bronz este de 80-100 HB - este o alegere deliberată de design. Bronzul mai moale se uzează de preferință, protejând viermele și permițând o durată lungă de viață.

Ungerea este la fel de critică. Angrenajele melcate necesită un ulei cu vâscozitate ridicată cu aditivi pentru presiune extremă (EP) pentru a menține o peliculă lubrifiantă suficientă la presiuni mari și viteze de alunecare. Fără o lubrifiere adecvată, contactul de alunecare va duce rapid la uzura adezivului, zgârieturi și defecțiuni premature. Fabrica noastră recomandă lubrifianți specifici pentru fiecare dintre produsele noastre Precision Gear, în funcție de sarcină, viteză și condiții de funcționare. De asemenea, proiectăm carcasele angrenajelor noastre cu o capacitate adecvată de ulei și aripioare de răcire pentru a disipa căldura generată de frecare.

Următorul tabel rezumă materialele cheie și proprietățile de lubrifiere pentru un angrenaj melcat de precizie tipic de înaltă calitate.

Înțelegerea acestei acțiuni de alunecare este esențială pentru oricine care selectează un Precision Gear pentru aplicații cu reducere ridicată. Compartimentul dintre eficiență și funcționare lină, combinat cu selecția adecvată a materialului și a lubrifierii, este ceea ce face un design de succes al angrenajului melcat. Fabrica noastră a rafinat aceste compromisuri de-a lungul deceniilor de experiență, optimizând produsele noastre Precision Gear pentru a oferi performanțe fiabile și de lungă durată în cele mai solicitante aplicații.

3. De ce este caracteristica de autoblocare critică în aplicațiile cu reducere ridicată?

Imaginați-vă un ascensor de marfă care transportă o încărcătură grea. Dintr-o dată, puterea cade. Motorul se oprește, iar sarcina începe să coboare sub gravitație, accelerând până la o viteză periculoasă. Într-o cutie de viteze tipică, acest lucru s-ar întâmpla. Într-un sistem de angrenaj melcat proiectat corespunzător, nu. Sarcina se oprește și rămâne suspendată, ținută pe loc de frecarea dintre melcat și roată. Aceasta este caracteristica de autoblocare, o proprietate unică a angrenajelor melcate care este critică în multe aplicații cu reducere ridicată.

Condiția de autoblocare apare din aceeași geometrie care conferă angrenajelor melcate capacitatea lor mare de reducere. Viercul este un șurub, iar roata este o piuliță. Când încetați să rotiți șurubul, piulița nu dă înapoi șurubul decât dacă frecarea este depășită. Într-un angrenaj melcat, autoblocarea are loc atunci când unghiul de frecare (determinat de coeficientul de frecare și unghiul de presiune) depășește unghiul de plumb al filetului melcat. Când această condiție este îndeplinită, sarcina de pe roată nu poate depăși frecarea pentru a întoarce melcul. Sistemul se blochează, ținând încărcătura pe loc.

Funcția de autoblocare nu este automată. Depinde de raportul de reducere și de coeficientul de frecare. În general, un vierme cu pornire unică cu un raport de reducere de 30:1 sau mai mare se va autobloca în condiții tipice de funcționare. Frecarea mai mare (din cauza sarcinii crescute sau a lubrifierii mai slabe) face ca autoblocarea să fie mai eficientă. În schimb, frecarea mai mică poate reduce sau elimina autoblocarea. Acesta este motivul pentru care selecția lubrifiantului este critică: un lubrifiant care este prea eficient în reducerea frecării poate înfrânge din greșeală capacitatea de autoblocare a angrenajului.

Autoblocarea este o caracteristică de siguranță crucială în multe aplicații. Elimină nevoia de frâne sau alte dispozitive de reținere, simplificând designul și reducând costurile. De asemenea, îmbunătățește siguranța prin prevenirea mișcării neintenționate în timpul pierderii de putere. De exemplu, într-un sistem de transport, autoblocarea împiedică inversarea benzii atunci când motorul este oprit. Într-o mașină-uneltă, ține unealta în poziție în timpul unei întreruperi de curent. Această caracteristică este motivul pentru care angrenajele melcate sunt utilizate pe scară largă în ascensoare, ascensoare și orice aplicație în care este necesară menținerea sarcinii.

Schimbul este eficiența. Roțile melcate cu autoblocare sunt în mod inerent mai puțin eficiente decât modelele care nu sunt autoblocante, deoarece frecarea este necesară pentru a obține efectul de blocare. Aceeași frecare care menține sarcina fură și sistemul de putere în timpul funcționării normale. În aplicațiile în care nu este necesară menținerea sarcinii, poate fi utilizat un vierme cu pornire multiplă cu un coeficient de frecare mai mic pentru a îmbunătăți eficiența.

Inginerii noștri din fabrică pot calcula starea de autoblocare pentru orice proiect specific, ținând cont de raportul de reducere, unghiul de presiune și coeficientul de frecare așteptat. Această analiză asigură că produsele noastre Precision Gear îndeplinesc cerințele specifice fiecărei aplicații, echilibrând nevoia de reținere a sarcinii cu nevoia de eficiență.

4. Ce specificații tehnice definesc un angrenaj melcat de precizie de înaltă calitate?

Selectarea unui Precision Gear pentru o aplicație cu reducere ridicată necesită o evaluare amănunțită a specificațiilor tehnice. Acești parametri definesc performanța, longevitatea și potrivirea angrenajului pentru o anumită aplicație. Următorul tabel oferă o prezentare generală a specificațiilor cheie pentru produsele noastre Precision Worm Gear. Fiecare parametru este controlat cu atenție în timpul procesului nostru de producție pentru a asigura o performanță constantă și fiabilă.

Fiecare specificație din acest tabel spune o poveste despre performanța angrenajului. Distanța dintre centru determină dimensiunea angrenajului și capacitatea cuplului. O distanță mai mare între centru permite angrenajele mai mari, care pot face față sarcinilor mai mari. Raportul de reducere este parametrul principal care definește funcția angrenajului. Modulul și profilul dintelui determină rezistența și netezimea funcționării angrenajului. Gradul de precizie al angrenajului, de obicei DIN 4 până la 6 pentru angrenaje melcate de înaltă calitate, afectează direct zgomotul, vibrațiile și netezimea transmisiei. Produsele Precision Gear din fabrica noastră sunt fabricate conform DIN 5 sau mai mare, asigurând performanțe excepționale în aplicații solicitante.

Fabrica noastră folosește echipamente avansate de șlefuire și măsurare CNC pentru a atinge și a verifica aceste specificații. Mașinile noastre de șlefuit pot produce profile de dinți cu precizie la nivel de microni, asigurând modelul corect de plasare și distribuția sarcinii. Echipamentele noastre de măsurare, inclusiv testere de viteze și mașini de măsurare a coordonatelor, verifică dacă fiecare angrenaj îndeplinește toleranțele specificate. Această atenție la detalii este ceea ce distinge un Precision Gear de înaltă calitate de unul standard și de aceea produsele noastre sunt de încredere în industriile în care fiabilitatea și precizia sunt primordiale.

5. Concluzie

Precision Worm Gear este o clasă de master în compromisuri de inginerie. Geometria sa oferă rapoarte de reducere naturale, de mare viteză, care sunt greu de realizat cu alte tipuri de angrenaje. Acțiunea sa de alunecare, în timp ce reduce eficiența, permite o funcționare lină și silențioasă și permite o capacitate de autoblocare, care este critică pentru siguranță în multe aplicații. Combinația de viermi din oțel călit și roți de bronz, susținute de o lubrifiere adecvată, oferă un sistem de transmisie durabil, care oferă ani de funcționare fiabilă. Indiferent dacă proiectați un sistem de transport, o mașină-uneltă sau un instrument agricol, angrenajul melcat oferă o soluție simplă, eficientă și dovedită.

LaRaydafon, fabrica noastră produce produse Precision Gear de înaltă calitate de peste 20 de ani. Angrenajele noastre melcate sunt proiectate pentru a îndeplini cele mai exigente specificații, cu grade de precizie până la DIN 5. Oferim o gamă completă de dimensiuni și rapoarte, susținute de suport tehnic complet și control riguros al calității. Dacă sunteți în căutarea unui partener de încredere pentru nevoile dvs. de Precision Gear, vă invităm să ne contactați pentru a discuta despre aplicația dvs. Contactați Raydafon Technology Group Co., Limited astăzipentru a descoperi cum soluțiile noastre Precision Worm Gear pot alimenta următorul dvs. proiect.

6. Întrebări frecvente (FAQ)

Întrebarea 1: Care este diferența dintre un vierme cu pornire unică și un vierme cu pornire multiplă și cum aleg între ele?

Răspuns: Un vierme cu pornire unică are un fir continuu, rezultând cel mai mare raport de reducere pentru un anumit număr de dinți de roată. Raportul de reducere este egal cu numărul de dinți de pe roată. Un vierme multi-start are două sau mai multe fire, reducând raportul de reducere, dar crescând eficiența. De exemplu, o roată cu 60 de dinți cu un vierme cu pornire unică oferă un raport de 60:1; cu un vierme cu două porniri, raportul este de 30:1. Alegeți un vierme cu o singură pornire atunci când este necesară reducerea maximă și eficiența este mai puțin critică. Alegeți un vierme cu pornire multiplă atunci când aveți nevoie de o reducere moderată cu eficiență mai mare sau când autoblocarea nu este necesară.

Întrebarea 2: De ce angrenajele melcate generează atât de multă căldură și cum poate fi gestionată aceasta?

Răspuns: Căldura dintr-un angrenaj melcat este generată de frecarea de alunecare dintre melcat și dinții roții. Aceasta este o caracteristică inerentă a geometriei angrenajului melcat. Pentru a gestiona căldura, sistemele de angrenaje melcate necesită o lubrifiere adecvată pentru a reduce frecarea și pentru a elimina căldura. Carcasa trebuie proiectată cu o suprafață suficientă pentru a disipa căldura prin convecție. În aplicațiile de mare putere, poate fi necesară răcirea forțată (răcire cu ventilator sau răcire cu lichid). Fabrica noastră vă poate recomanda metoda de răcire adecvată pentru aplicația dumneavoastră specifică.

Întrebarea 3: Cum pot determina dacă echipamentul meu melcat se confruntă cu uzură excesivă?

Răspuns: Cele mai frecvente semne de uzură excesivă a unui angrenaj melcat sunt jocul crescut, zgomotul crescut și temperaturile de funcționare mai ridicate. Inspecția vizuală a dinților angrenajului poate dezvălui semne de uzură, cum ar fi un aspect lustruit sau uzat, spărturi sau zgârieturi. Analiza regulată a uleiului poate detecta prezența particulelor de uzură, oferind o indicație timpurie a uzurii. Cea mai fiabilă metodă este de a monitoriza performanța angrenajului în timp și de a efectua inspecții periodice. Fabrica noastră recomandă un program de inspecție de rutină bazat pe condițiile de funcționare ale angrenajului.

Întrebarea 4: Poate un angrenaj melcat să fie condus în sens invers de sarcină?

Răspuns: Acest lucru depinde de designul angrenajului. Dacă angrenajul se blochează automat, sarcina nu poate antrena melcul în sens invers. Cu toate acestea, dacă frecarea este insuficientă (datorită sarcinii scăzute, lubrifierii ridicate sau unui proiect cu pornire multiplă cu un raport mic de reducere), sarcina poate conduce înapoi viermele. În multe aplicații, acest lucru este nedorit și caracteristica de autoblocare este încorporată în mod intenționat. În alte aplicații, retroactivitatea poate fi necesară din motive de siguranță sau operaționale. Fabrica noastră poate proiecta un Precision Gear cu caracteristicile de autoblocare adecvate pentru aplicația dumneavoastră specifică.

Întrebarea 5: Care este gradul de precizie tipic pentru un angrenaj melcat de înaltă calitate?

Răspuns: Un Precision Gear de înaltă calitate este de obicei fabricat conform standardelor de calitate DIN 5 sau AGMA 12 sau mai bune. Aceste grade asigură o funcționare lină, zgomot redus și reacție minimă. Pentru aplicații mai puțin solicitante, DIN 6-7 poate fi acceptabil. Fabrica noastră poate fabrica angrenaje melcate la gradul DIN 4 pentru aplicații de cea mai înaltă precizie, cum ar fi poziționarea mașinilor-unelte și robotică. Alegerea gradului de precizie depinde de cerințele de acuratețe și de zgomot ale aplicației.
