Cilindru hidraulic de rulare a macaralei
  • Cilindru hidraulic de rulare a macaraleiCilindru hidraulic de rulare a macaralei
  • Cilindru hidraulic de rulare a macaraleiCilindru hidraulic de rulare a macaralei

Cilindru hidraulic de rulare a macaralei

Cilindrul hidraulic de ridicare a macaralei Raydafon este cilindrul de control al unghiului brațului pentru macaralele mobile și mașinile portuare. Model de referință ZXSTC1000S.2.5-00: Alezaj Φ320, tijă Φ280, cursă 4000 mm, distanță de instalare 4750 mm, presiune de lucru 32 MPa, tracțiune dinamică în timp real 3000 kN, greutate unitară 1522 kg. Corpul este forjat cu matriță în 7 treceri din oțel aliat de înaltă rezistență de calitate pentru aviație, îmbătrânit dublu pentru a stabiliza rezistența la tracțiune peste 1250 MPa. Etanșare progresivă triplă cu inel compozit din cauciuc perfluoreter importat din Germania și buză de praf treptă de 5 μm. Servo electro-hidraulic integrat cu feedback de poziție magnetostrictiv de ±0,03 mm pentru stabilitate la viteză ultra-mică de 0,08 mm/s. Ciclu fără întreținere de 5000 de ore. Alezaj personalizat Φ50-500 mm, rezistent la pulverizare de sare și praf. MOQ 5 unități, timp de livrare în vrac de 45-60 de zile. Trimiteți modelul macaralei, cerințele de tracțiune și cantitatea pentru o ofertă.
Rularea macaralei · Model ZXSTC1000S.2.5-00

Cilindru hidraulic de rulare cu macara personalizat pentru macarale mobile și mașini portuare - Aprovizionare directă a producătorului OEM

Cilindrul hidraulic de ridicare a macaralei controlează unghiul brațului la macaralele mobile. Raydafon îl construiește cu un design telescopic în mai multe trepte cu dublă acțiune, care se extinde pe distanțe lungi și se retrage compact. Caroseria este forjată cu matriță în 7 treceri din oțel aliat de înaltă rezistență de calitate pentru aviație și îmbătrânită dublu pentru a stabiliza rezistența la tracțiune peste 1250 MPa. Etanșarea progresivă triplă și un modul servo magnetostrictiv se ocupă de cerințele de pulverizare de sare, praf și precizie ale ciclurilor de funcționare porturi și eoliene.

3000 kN Impingerea dinamică în timp real
32 MPa Presiunea de lucru
Φ320×Φ280 Alezaj × tijă
4000 mm Accident vascular cerebral
5000 h Fara intretinere
Model de referință

ZXSTC1000S.2.5-00 — Specificație completă

Modelul de referință este o configurație de producție reală utilizată pentru circuitele de ridicare a macaralelor mobile de ridicare grea. Alezajul și cursa personalizate sunt disponibile pe același proces de desen.

Numele cilindrului Numărul desenului Alezajul ΦD Tija Φd Accident vascular cerebral S Instala. L Presiune Port Greutate
Cilindru hidraulic de ridicare ZXSTC1000S.2.5-00 Φ320 Φ280 4000 mm 4750 mm 32 MPa 2-M27×2
4-G1/4
1522 kg

Circuitele macaralei cu diferite modele de tracțiune sau de montare pot fi produse pe baza desenului dvs. Trimiteți marca și modelul macaralei, forța necesară și un desen de montaj. Pentru gama mai largă de cilindri de macara mobilă, consultațiCilindri hidraulici pentru macara mobilăcategorie.

Scufundare profundă de inginerie

Patru tehnologii care fac acest cilindru diferit

01

Control adaptiv al sarcinii în stare completă

Corpul cilindrului este forjat din material de calitate pentru aviație. Raydafon folosește un oțel aliat personalizat de înaltă rezistență care trece prin șapte treceri de forjare cu matriță și apoi tratament termic de dublă îmbătrânire. Îmbătrânirea dublă stabilizează structura materialului, astfel încât rezistența la tracțiune se menține peste 1250 MPa. Pe un cilindru de tracțiune de 3000 kN care rulează cicluri continue de ridicare, acea structură de cereale este cea care menține stabilă durata de viață la oboseală sub presiunea de 32 MPa.

≥1250 MPa la tracțiune
02

Servocontrol de precizie la nivel de microni

Echipa de ingineri Raydafon a dezvoltat un servomodul electro-hidraulic integrat care înlocuiește configurația tradițională de control separat al supapelor. Grupul de supape folosește miezuri de servovalve de tip aviație și un senzor de deplasare magnetostrictiv cu o precizie de ±0,03 mm. Această combinație acceptă o funcționare stabilă la viteză ultra joasă la 0,08 mm/s, astfel încât operatorul să poată poziționa brațul fără alunecare sau depășire în timpul operațiunilor de încărcare fină.

±0,03 precizia senzorului mm
03

Protecție de lungă durată a mediului extrem

Mașinile portuare constată eroziunea prin pulverizare de sare. Echipamentele metalurgice văd praful la temperatură ridicată. Raydafon a construit o structură de protecție cu etanșare progresivă triplă pentru ambele. Garnitura principală este un inel compozit din cauciuc perfluoreteric importat din Germania, cu un design cu buze duble pentru compensarea presiunii în două sensuri. Stratul mijlociu folosește o buză de praf în trepte care interceptează particulele solide mai mari de 5 μm. Capacitatea anti-poluare este cu 40% mai mare decât a unui sigiliu tradițional cu o singură buză. Ciclul combinat este evaluat pentru 5000 de ore fără întreținere.

5 μm buza de praf
04

Sistem hidraulic optimizat pentru eficiență energetică

Designul de economisire a energiei Raydafon provine din analiza modului în care funcționează efectiv utilajele de construcții. Circuitul de amplitudine diferenţială reduce volumul de circulaţie a uleiului hidraulic cu 35% în condiţii de gol. Combinat cu un grup de pompe cu motor sincron cu magnet permanent de înaltă eficiență, consumul de energie cuprinzător al sistemului scade cu 28% în comparație cu soluția tradițională. Pe o macara care rulează în schimburi de 8 ore, asta se traduce printr-o reducere măsurabilă a consumului de combustibil sau baterie.

-28% energia sistemului

De ce Raydafon Crane Luffing Cilindrii Hidraulici

A

20 de ani in domeniul hidraulic

Raydafon produce cilindri hidraulici de două decenii. Echipa de ingineri dezvoltă cilindrul, modulul servo și sistemul de etanșare în interior, astfel încât modificările specificațiilor sunt gestionate la sursă, nu prin furnizori externi.

B

Control total de la forjare la asamblare

Forjarea caroseriei, tratamentul termic, șlefuirea, cromarea, asamblarea etanșării și testarea presiunii, toate au loc în uzina Raydafon. Acest lucru păstrează intactă trasabilitatea și reduce variația lotului pe care o obțineți de la mai mulți furnizori.

C

Preț direct de fabrică

Vândut sub un model de vânzare directă. Performanță comparabilă la aproximativ 60% din costul mărcilor europene și americane la același nivel de specificații. Nicio marjă de tranzacționare adăugată între fabrică și cumpărător.

D

Personalizare cu specificații complete

Diametrele alezajului cilindrului de la Φ50 mm la Φ500 mm pot fi construite la comandă. Cursa, distanța de instalare, tipul de port și modelul de montare sunt produse pe baza desenului dvs., astfel încât modelele de macarale non-standard pot fi potrivite exact.

E

Validat în condiții portuare și eoliene

Sistemul de etanșare triplu și modulul servo au fost construite pentru pulverizarea salină a mașinilor portuare și condițiile de ridicare grea a energiei eoliene. Designul vizează șantierele reale de lucru, nu condițiile de laborator.

F

Suport OEM

Trimiteți o marcă și un model de macara sau un număr de desen. Raydafon efectuează inginerie inversă, mostre și cotează un lot personalizat pe același desen. Acceptă ambalarea cu etichetă privată pentru clienții OEM.

Desene cotate

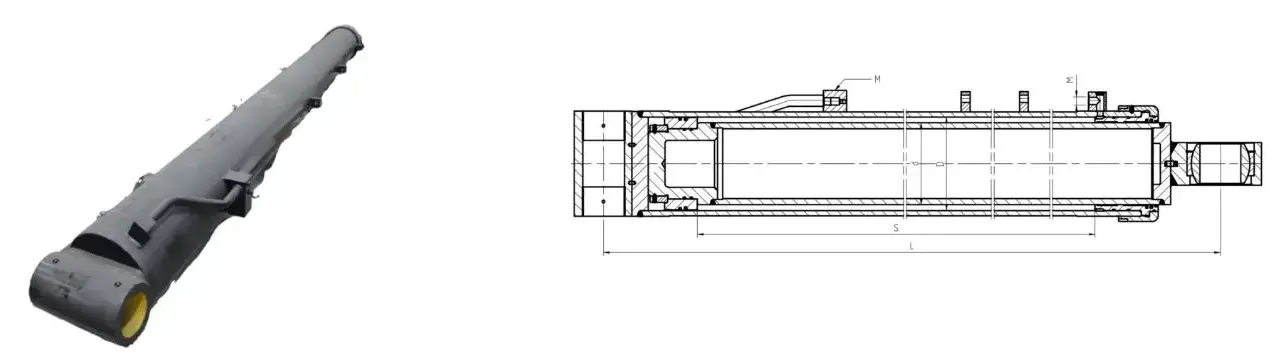

Crane luffing hydraulic cylinder dimension drawing
Prezentare generală a instalării — interfață alezaj/tijă, poziția portului și modelul de montare

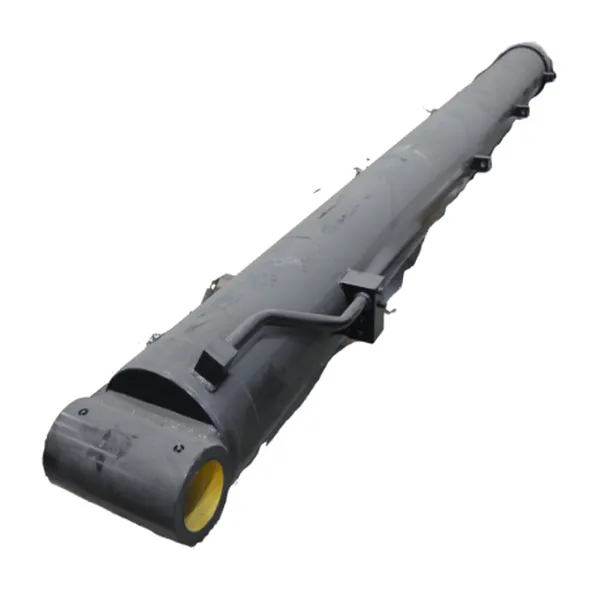

Crane luffing hydraulic cylinder product view
Vedere produs — corp cilindr și ansamblu tijă

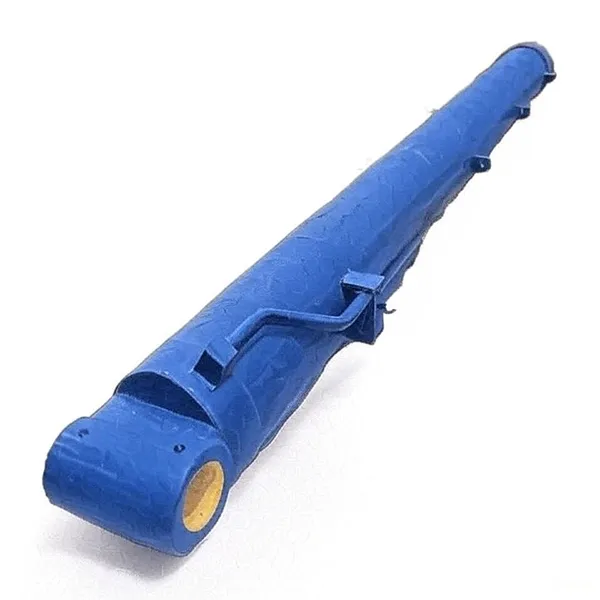

Crane luffing hydraulic cylinder detail
Detaliu port și etanșare — 2-M27×2 plus interfață 4-G1/4

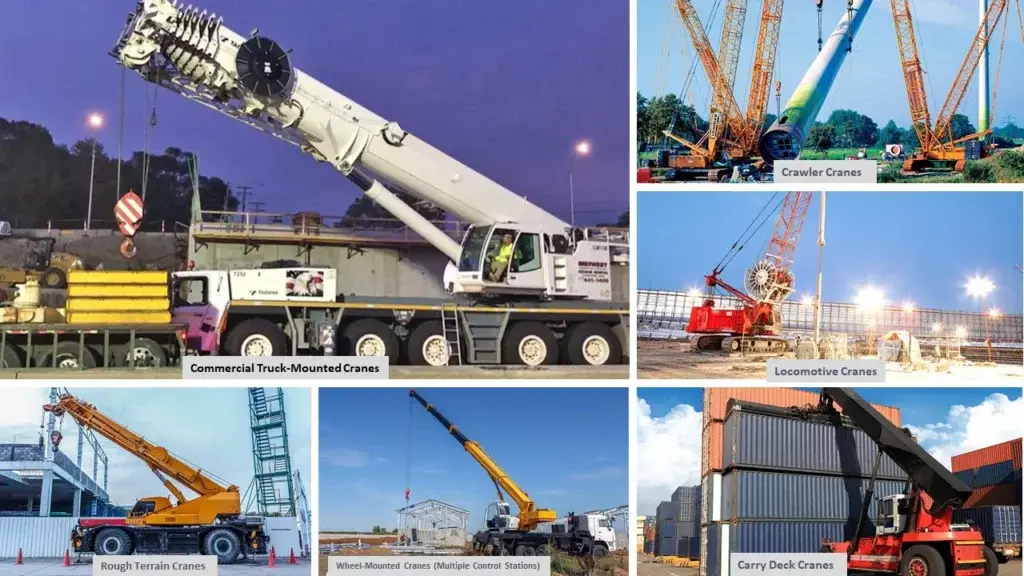

Crane luffing hydraulic cylinder application
Referință aplicație — montat pe un circuit de ridicare a macaralei mobile

Unde sunt folosiți cilindrii hidraulici de rulare a macaralei

01

Macarale mobile

Controlul unghiului brațului la macaralele mobile montate pe camion și pe toate terenurile. Gestionează forța necesară pentru ridicarea și menținerea brațului la sarcină maximă.

02

Mașini portuare

Macarale de la navă la țărm și de curte în medii cu pulverizare de sare. Etanșarea progresivă triplă și placarea cu crom dur extind ciclul de întreținere în operațiunile de coastă.

03

Echipamente eoliene

Rularea brațului macaralei pe navele de instalare și întreținere. Stabilitatea ridicată la tracțiune și controlul servo la nivel de microni contează pentru poziționarea de precizie în larg.

04

Inginerie grea și metalurgie

Echipamente industriale de ridicare în condiții de temperatură ridicată și praf. Circuitul de economisire a energiei reduce consumul de combustibil sau baterie în schimburile lungi.

Fișa de specificații pentru comandă

Model de referință
ZXSTC1000S.2.5-00
Impingerea dinamică în timp real
3000 kN
Presiunea de lucru
32 MPa
Diametrul alezajului
Φ320 mm (personalizat Φ50-500 mm disponibil)
Diametrul tijei
Φ280 mm
Accident vascular cerebral
4000 mm
Distanța de instalare
4750 mm
Greutatea unitară
1522 kg
Port / interfață
2-M27×2 plus 4-G1/4
Forjarea corpului
Oțel aliat de calitate aviație forjat cu matriță în 7 treceri, învechit dublu până la rezistență la tracțiune ≥1250 MPa
Control servo
Servo electro-hidraulic integrat, senzor magnetostrictiv ±0,03 mm precizie, viteză ultra-mică 0,08 mm/s
Etanșare
Etanșare progresivă triplă, inel principal compozit cu perfluoreter din Germania, buză de praf treptă de 5 μm
Economie de energie
Circuit cu amplitudine diferențială, cu 35% mai puțină circulație a uleiului la gol, consumul de energie al sistemului cu 28% mai mic
Ciclul de întreținere
5000 de ore fără întreținere
Personalizare
Alezaj personalizat cu specificații complete Φ50-500 mm, ambalaj OEM și etichetă privată
MOQ
5 unități pe model
Timp de livrare în vrac
45-60 de zile după depunere și aprobarea tragerii
Baza de cotație
Modelul și tonajul macaralei, cerințele de tracțiune, specificațiile alezaj/cursă, dimensiunea portului, cantitatea, portul de destinație

Cum se deplasează comanda dvs. prin Raydafon

  1. 01

    Rezumatul aplicației

    Trimiteți modelul și tonajul macaralei, tracțiunea necesară, specificațiile alezaj/cursă, dimensiunea portului, cantitatea și portul de destinație.

  2. 02

    Selectarea modelului și ofertarea

    Raydafon confirmă dacă modelul de referință se potrivește sau dacă este necesară o construcție personalizată. Cotația FOB Ningbo este emisă cu termen de livrare.

  3. 03

    Aprobarea desenului

    Pentru construcții personalizate, Raydafon efectuează ingineria inversă a piesei OEM, produce un eșantion și confirmă alezajul, cursa, distanța de instalare și dimensiunile portului cu cumpărătorul.

  4. 04

    Forjare și tratament termic

    Forjarea cu matriță în 7 treceri și tratamentul termic cu îmbătrânire dublă stabilizează corpul la o rezistență la tracțiune de peste 1250 MPa. Urmează șlefuirea și cromarea dură.

  5. 05

    Asamblare și test de presiune

    Pistonul, garniturile, modulul servo și tamponul sunt asamblate. Cilindrul este testat la presiune la 32 MPa și testat la cursă pentru netezime și răspuns servo.

  6. 06

    Ambalare și expediere

    Cilindrii sunt ambalați în carcase din lemn armat cu ulei antirugină și capace de protecție. Livrat pe mare, aer sau expres cu listă de ambalare, factură și raport de inspecție.

Documentare și suport de calitate

  • ✓
    Certificat de material

    Certificat de corp din oțel aliat, înregistrarea tratamentului termic cu îmbătrânire dublă, fișă de date cu compus de etanșare furnizată cu fiecare transport.

  • ✓
    Raport test de presiune

    Fiecare cilindru a fost testat la presiune la 32 MPa înainte de ambalare. Scurgerile, netezimea cursei, răspunsul servo și montarea portului sunt înregistrate.

  • ✓
    Fișa de inspecție dimensională

    Alezajul, tija, cursa, distanța de instalare și dimensiunile orificiului înregistrate în raport cu specificațiile comandate sau desenul clientului.

  • ✓
    Ambalare de export

    Carcasă din lemn ranforsată cu ulei antirugină și capace de protecție. Loturi mari de cilindri paletizate și atașate pentru transportul maritim.

Întrebări frecvente

Ce este un cilindru hidraulic de rulare a macaralei?

Un cilindru hidraulic de ridicare a macaralei este componenta hidraulică care controlează unghiul brațului la o macara mobilă. Rularea se referă la ridicarea sau coborârea brațului, iar cilindrul conduce această mișcare printr-un design telescopic cu mai multe trepte cu acțiune dublă. Este unul dintre cilindrii de bază ai macaralelor mobile alături de cilindrul de contragreutate și cilindrul de stabilizator.

Care este modelul de referință și scopul său?

Modelul de referință este ZXSTC1000S.2.5-00 cu tracțiune dinamică în timp real de 3000 kN, presiune de lucru 32 MPa, alezaj Φ320 mm, tijă Φ280 mm, cursă 4000 mm, distanță de instalare 4750 mm și greutate unitară 1522 kg. Raydafon acceptă alezajul și cursa personalizate pentru mărcile OEM de macarale.

Ce material și proces de forjare se utilizează?

Corpul cilindrului este forjat cu matriță în 7 treceri din oțel aliat de înaltă rezistență de calitate aviație, apoi îmbătrânit dublu pentru a stabiliza rezistența la tracțiune peste 1250 MPa. Acest proces de forjare îmbunătățește structura cerealelor și durata de viață la oboseală în comparație cu turnarea convențională sau prelucrarea din bară, care contează pentru un cilindru de împingere de 3000 kN care rulează cicluri de ridicare continue.

Cât de precis este servocontrolul?

Raydafon folosește un servomodul electro-hidraulic integrat cu miezuri de servovalve de tip aviație și un senzor de deplasare magnetostrictiv cu o precizie de ±0,03 mm. Acest lucru acceptă o funcționare stabilă la viteză ultra-joasă la 0,08 mm/s, astfel încât operatorul să poată poziționa brațul cu precizie, fără alunecare.

Cum funcționează sistemul de etanșare triplă?

Structura de etanșare triplă progresivă are trei straturi. Garnitura principală este un inel compozit din cauciuc perfluoreteric importat din Germania, cu un design cu buze duble pentru compensarea presiunii în două sensuri. Stratul mijlociu folosește o buză de praf în trepte care interceptează particulele solide mai mari de 5 μm. Stratul exterior oferă protecție suplimentară la ștergător. Capacitatea anti-poluare este cu 40% mai mare decât a unui sigiliu cu o singură buză.

Care este mecanismul de economisire a energiei?

Raydafon utilizează un circuit inovator de amplitudine diferenţială care reduce volumul de circulaţie a uleiului hidraulic cu 35% în condiţii de gol. Combinat cu un grup de pompe cu motor sincron cu magnet permanent de înaltă eficiență, consumul de energie complet al sistemului este redus cu 28% în comparație cu soluția tradițională.

Care este ciclul de întreținere și intervalul de personalizare?

Cilindrul este proiectat pentru un ciclu fără întreținere de 5000 de ore în medii cu pulverizare de sare și praf. Raydafon acceptă personalizarea completă a diametrelor ale cilindrului de la Φ50 mm la Φ500 mm, plus ambalaj OEM și etichetă privată. MOQ este de 5 unități per model.

Cum solicit o cotație?

Trimiteți modelul și tonajul macaralei dvs., tracțiunea necesară, specificațiile alezaj/cursă, dimensiunea portului, cantitatea și portul de destinație. Raydafon va confirma modelul sau va proiecta o construcție personalizată, apoi va oferi o ofertă FOB Ningbo cu termenul de livrare și detaliile de ambalare.

Ești gata să aprovizionezi cu cilindri hidraulici cu macara personalizată?

Trimiteți modelul și tonajul macaralei dvs., tracțiunea necesară, specificațiile alezaj/cursă și cantitatea de comandă. Raydafon va confirma modelul sau va proiecta o construcție personalizată, apoi va oferi o ofertă FOB Ningbo cu termenul de livrare și detaliile de ambalare.

Solicitați o cotație acum
