Cilindru hidraulic de contragreutate pentru macara
  • Cilindru hidraulic de contragreutate pentru macaraCilindru hidraulic de contragreutate pentru macara
  • Cilindru hidraulic de contragreutate pentru macaraCilindru hidraulic de contragreutate pentru macara

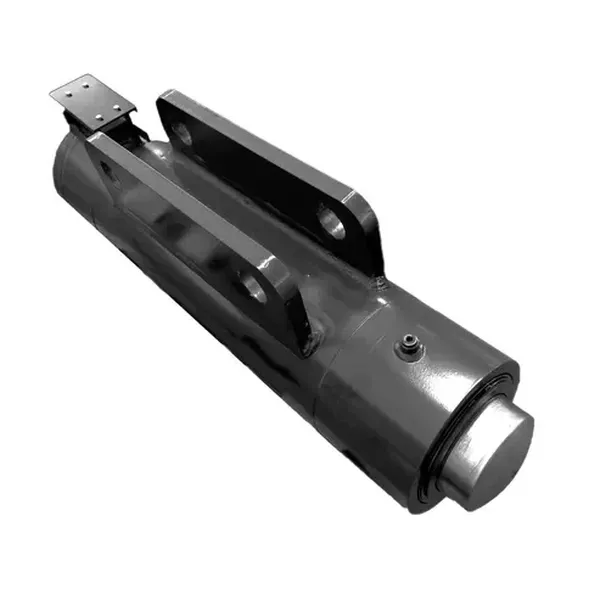

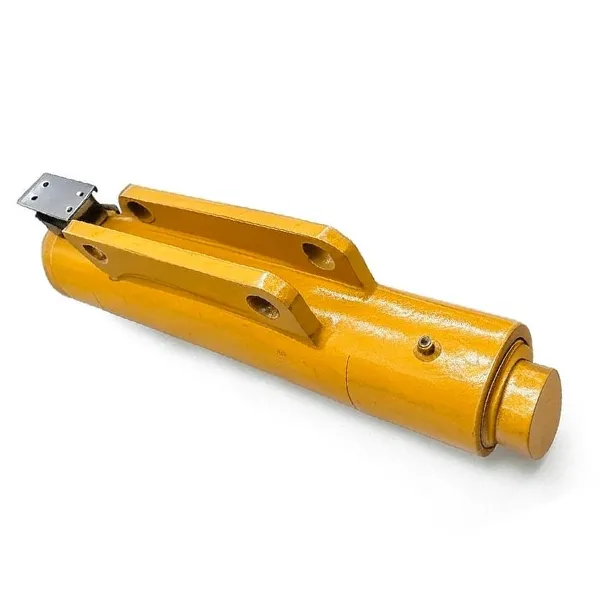

Cilindru hidraulic de contragreutate pentru macara

Cilindru hidraulic de contragreutate macarapentru macarale mobile și echipamente portuare. Mută ​​blocul de contragreutate în timp real pentru a menține oscilația brațului la ±1° și pentru a reduce opririle de dezechilibru. Construit pentru macarale pentru toate terenurile din clasa QAY220 de 200–220 t.

plictisitΦ200 mm· TijăΦ100 mm· Accident vascular cerebral180 mm· Presiunea de lucru25 / 40 MPa· Greutate124 kg· Desen nr.QAY220.12/13A-00· Oțel aliat clasa 35CrMo · Fabrică ISO 9001 · MOQ 1 buc · Cursă personalizată disponibilă · Cotație în 24 de ore.

Alezaj Φ200 · Tijă Φ100 · 25/40 MPa · Fabrica OEM

Macara Cilindru Hidraulic Contragreutate ptMacarale mobile și echipamente portuare — cursă personalizată, cotație de 24 de ore

Raydafon produce cilindrul hidraulic de contragreutate al macaralei care menține brațul echilibrat atunci când sarcina se mișcă. Construit din oțel aliat de înaltă rezistență, cu tratament de suprafață cromat sau anticoroziv, oferă o putere stabilă de ieșire, control al balansării brațului cu ±1° și economii de energie de peste 15% față de cilindrii convenționali la sarcină echivalentă. Aprovizionare directă din fabrică de la Ningbo, China - controlul procesului ISO 9001, MOQ 1 bucată, cursă personalizată și interfață de montare disponibilă.

Alezajul (D)
Φ200 mm
tija (d)
Φ100 mm
cursă (S)
180 mm
Instalați Distanța
530 mm
Presiunea de lucru
25 / 40 MPa
Greutate
124 kg
Desenul nr.
QAY220.12/13A-00
MOQ
1 bucată

Ce face un cilindru hidraulic de contragreutate de macara la macaraua dvs

Cilindrul hidraulic de contragreutate este miezul de acționare al sistemului de contragreutate al unei macarale mobile. Când brațul se extinde, cilindrul mută blocul de contragreutate în timp real pentru a menține centrul de greutate al macaralei în interiorul învelișului de siguranță. Fără aceasta, macaraua se bazează pe o contragreutate fixă, adică fie capacitatea de ridicare este redusă, fie șasiul trebuie să fie mai greu decât este necesar.

Cilindrul de contragreutate Raydafon funcționează cu sistemul de control hidraulic al macaralei pentru a traduce semnalele senzorilor sau ale operatorului într-o poziționare precisă a contragreutății. Rezultatul este o mișcare mai lină a brațului, o balansare mai mică la ridicare în zilele cu vânt și mai puține opriri neașteptate de la alarmele de dezechilibru. Pentru cumpărători care fac aprovizionarecilindri hidraulici industriali, aceasta este componenta care afectează cel mai direct timpul ciclului și marja de siguranță.

Dacă macaraua dvs. utilizează o funcție de contragreutate diferită - de exemplu un sistem de braț de ridicare - comparațicilindru hidraulic de ridicare a macaraleisau răsfoiți completgama de cilindri hidraulici de macara mobilaînainte de a selecta.

Specificații cilindrului hidraulic de contragreutate al macaralei

Modelul standard de mai jos acoperă majoritatea sistemelor de contragreutate pentru macarale mobile de 200–220 t. Alezajul, cursa și distanța de montare personalizate sunt disponibile - trimiteți desenul dvs. și vă returnăm o recomandare de dimensiuni în termen de 24 de ore.

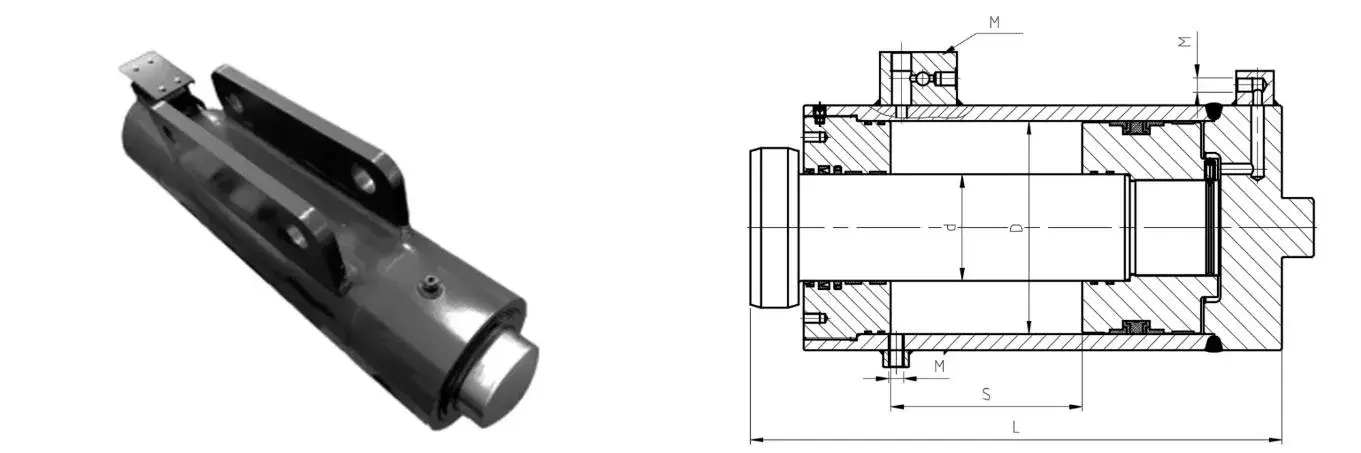

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

Desen cota cilindrului hidraulic contragreutate de macara — QAY220.12/13A-00

Cilindru hidraulic de contragreutate macara standard — Date tehnice
Numele cilindrului Desenul nr. Bore D Tija d Accident vascular cerebral S Instalați Distanța L Presiunea de lucru Interfața M Greutate
Cilindru hidraulic de contragreutate QAY220.12/13A-00 Φ200 mm Φ100 mm 180 mm 530 mm 25 MPa / 40 MPa 3-G1/4 · M20×1,5 · 2-M14×1,5 124 kg
Alezajul Φ200 mm Tija Φ100 mm Cursa 180 mm 25 / 40 MPa 124 kg QAY220.12/13A-00

Nu este dimensiunea de care ai nevoie? De asemenea, construim cilindri de contragreutate personalizați pentru alte clase de tonaj macarale. Trimiteți alezajul, cursa, presiunea și interfața de montare - sau pur și simplu trimiteți numărul dvs. de desen - și inginerii noștri vor confirma potrivirea.

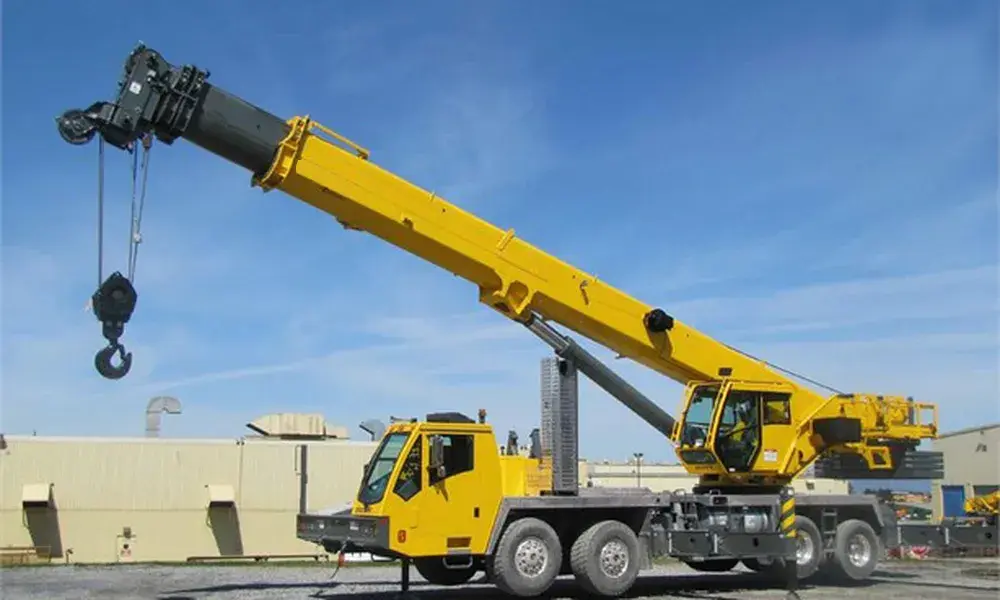

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

De ce aleg inginerii de achiziții cilindrii de contragreutate Raydafon

Trei motive comerciale determină comenzi repetate:interval de service mai lung, forță de muncă mai redusă și putere stabilă pe toată cursa.

01

Corp din oțel aliat de înaltă rezistență

Rezistă la presiune ridicată și la sarcină grea fără deformare în condiții de funcționare continuă. Placarea cu crom la suprafață sau acoperirea anticorozivă se ocupă de condițiile umede, cu pulverizare de sare și cu praf.

02

Poziționare precisă

Funcționează cu sistemul de control hidraulic al macaralei pentru o telescopare lină — repoziționare rapidă a contragreutății în timpul ridicării și reglarea echilibrului la nivel milimetric în timpul plasării fine.

03

Instalare modulară

Se potrivește punctelor de montare existente ale macaralei fără modificări la scară largă. Sigiliile și porturile de service sunt accesibile cu instrumente standard - majoritatea înlocuirilor de sigilii se termină în 30 de minute la fața locului.

04

Eficient energetic

Forța de ieșire se adaptează în timp real la condițiile de lucru. În comparație cu cilindrii convenționali cu putere echivalentă, consumul de energie este redus cu mai mult de 15%.

Aplicații: Unde cumpărătorii instalează acești cilindri

Cilindrul hidraulic de contragreutate este specificat oriunde o macara trebuie să rămână echilibrată în timp ce sarcina sau poziția brațului se schimbă. Instalațiile tipice includ:

Macarale pentru containere portuare Macarale de la navă la țărm Macarale turn Macarale mobile pe toate terenurile Macarale pe șenile Instalare Turbine Eoliene Macarale Tachelaj pentru echipamente grele Montarea structurii de oțel Ridicare cladiri prefabricate Macarale tip portal pentru șantier naval

Aveți nevoie de o funcție asociată a macaralei? Revizuiți integralseria de cilindri hidraulici de macara mobilăsau celgama de cilindri hidraulici telescopicipentru aplicații de extensie a brațului.

Cilindri de contragreutate personalizați — OEM, etichetă privată și producție pe bază de desen

Raydafon este un producător OEM de cilindri hidraulici, nu o companie comercială. Personalizarea are loc în interiorul propriei noastre unități ISO 9001 din Ningbo, China - aceeași linie care construiește cilindrii noștri standard.

A

Dimensiunea alezajului și tijei

De la Φ40 mm la Φ400 mm alezaj. Tijă placată cu crom dur cu diametru personalizat și rugozitate a suprafeței.

B

Cursă și montare

Lungimea cursei personalizate, distanța de instalare, alezajul bolțului, montarea flanșei sau trunionului, după cum este necesar.

C

Presiune și etanșări

Presiune de lucru de până la 40 MPa și peste. Sigilați mărcile potrivite cu temperatura și fluidul dumneavoastră de funcționare.

D

Acoperire și marcare

Cromare, acoperire anticoroziune sau vopsire. Plăcuță de identificare cu etichetă privată și marcaj disponibile.

Trimiteți un desen PDF, DWG, DXF sau STEP cu presiunea de lucru, debitul și interfața de montare. Inginerii noștri returnează o recomandare dimensionată și un preț de fabrică în 24 de ore.

Controlul calității, certificări și 12 luni garanție

Fiecare cilindru de contragreutate trece printr-o rută de inspecție documentată înainte de expediere - traseul dovezilor pe care cumpărătorii de peste mări se bazează pentru aprobarea vânzătorului și inspecția primită.

  • Proces de fabricație certificat ISO 9001
  • Înregistrări de verificare și tratament termic primit
  • Slefuire alezajului, raport despre grosimea tijei de crom și rugozitatea suprafeței
  • Test de presiune la 1,5× presiunea nominală de lucru înainte de ambalare
  • Verificarea etanșării, cursei și dimensiunilor de montare
  • Garanție limitată de 12 luni împotriva defectelor de fabricație

Cum se comandă: MOQ, timp de livrare, ambalare și livrare

MOQ

1 bucată

Dimensiunile standard sunt livrate de la 1 bucată. Prețuri de volum de la 20 de bucăți pentru proiecte OEM.

DUCE

15 – 30 de zile

După confirmarea extragerii și depunere. Modelele personalizate se pot extinde până la 45 de zile.

AMBALAJ

Carcasa din lemn

Film antirugina VCI, desicant, palet personalizat pentru găuri mari. Ambalare standard pentru export.

NAVĂ

Mare/Aer/Express

Termenii EXW, FOB, CIF și DDP. Documente complete de export: CI, PL, CO, Formular A/E, certificat de material.

Cilindru hidraulic de contragreutate pentru macara — Întrebări frecvente ale cumpărătorului

Care este funcția unui cilindru hidraulic de contragreutate de macara?

Mișcă blocul de contragreutate în timp real pentru a menține centrul de greutate al macaralei în interiorul învelișului sigur pe măsură ce brațul se extinde sau sarcina se mișcă. Acest lucru permite unui șasiu mai ușor să ridice aceeași sarcină, reduce balansul brațului și elimină opririle cauzate de alarmele de dezechilibru.

Care este specificația standard a cilindrului de contragreutate al macaralei dvs.?

Alezaj Φ200 mm, tijă Φ100 mm, cursă 180 mm, distanță de instalare 530 mm, presiune de lucru 25 MPa și 40 MPa, interfață 3-G1/4 · M20×1,5 · 2-M14×1,5, greutate 124 kg. Număr de desen QAY220.12/13A-00.

Puteți personaliza alezajul, cursa și interfața de montare?

Da. Construim cilindri de contragreutate personalizați cu alezaj de la Φ40 mm la Φ400 mm, cursă personalizată și distanță de instalare, montare cu alezaj știft sau flanșă și orice filet de interfață necesar. Trimiteți un desen PDF, DWG, DXF sau STEP și vom cota în 24 de ore.

Care este presiunea maximă de lucru?

Modelul standard are 25 MPa continuu și 40 MPa de vârf. Presiuni mai mari sunt disponibile la cerere, cu selecția de etanșare potrivită și grosimea tijei de crom.

Care este MOQ-ul, timpul de livrare și garanția?

MOQ 1 bucată pentru dimensiuni standard. Timp de livrare 15–30 de zile după confirmarea extragerii și depunere. Garanție limitată de 12 luni împotriva defectelor de fabricație. Documente complete de export furnizate cu fiecare transport.

Ce modele de macara folosesc acest cilindru de contragreutate?

Este proiectat pentru macaralele mobile din clasa QAY220 și macarale pentru toate terenurile echivalente de 200–220 t. De asemenea, furnizăm cilindri de contragreutate pentru alte clase de tonaj — trimiteți modelul macaralei și numărul de desen pentru o verificare a compatibilității.

Cum instalez cilindrul de contragreutate pe o macara existentă?

Cilindrul folosește un design de montare modular care se potrivește punctelor de montare existente ale macaralei fără modificări majore. Confirmați diametrul știftului de montare, distanța de instalare și interfața hidraulică înainte de a comanda. Desene detaliate de instalare sunt furnizate împreună cu expedierea. De asemenea, inginerii noștri vă pot revizui planul de instalare înainte de livrare.

Pot comanda o mostră înainte de a plasa o comandă în vrac?

Da. Comenzile de mostre sunt acceptate pentru dimensiuni standard. Costul eșantionului și transportul sunt cotate separat și pot fi creditate pentru prima comandă în vrac.

Solicitați o cotație de cilindru de contragreutate pentru macara

Trimiteți modelul macaralei, numărul desenului sau presiunea de lucru. Inginerii noștri răspund în termen de 24 de ore cu o recomandare dimensionată și un preț de fabrică.
