Ce afectează capacitatea de încărcare a angrenajului conic?

Angrenajele conice joacă un rol critic în transmiterea mișcării și a cuplului între arbori care se intersectează, în special în sistemele industriale grele, cum ar fi trenurile de transmisie auto, echipamentele miniere, propulsia marină, robotica și mașinile automate. Când inginerii evaluează performanța, apare întotdeauna o întrebare de bază: ce afectează capacitatea de încărcare a angrenajului conic? Răspunsul constă într-o combinație între știința materialelor, geometria angrenajului, tratamentul termic, finisarea suprafețelor, lubrifierea și standardele de producție de precizie. Capacitatea de încărcare nu este niciodată determinată de un singur parametru. Este rezultatul unui echilibru ingineresc cuprinzător.

La Raydafon Technology Group Co., Limited, proiectăm și fabricăm sisteme Precision Gear pentru aplicații solicitante în care stabilitatea cuplului, rezistența la oboseală și durata de viață lungă nu sunt negociabile. Echipa noastră de ingineri înțelege că capacitatea de încărcare determină în mod direct fiabilitatea, siguranța operațională și costul total al ciclului de viață. Prin procesele de producție controlate din fabrica noastră, sistemele avansate de inspecție și designul optimizat al geometriei dintelui, ne asigurăm că fiecare Precision Gear îndeplinește standardele internaționale de rezistență și durabilitate. Acest articol oferă o explicație tehnică profundă a factorilor care influențeazăangrenaj coniccapacitatea de încărcare și modul în care producția profesională asigură o performanță constantă.

Cuprins

• Ce rol joacă selecția materialului și tratamentul termic în capacitatea de încărcare?
• Cum influențează geometria angrenajului distribuția sarcinii angrenajului conic?
• De ce precizia de fabricație determină performanța de încărcare în lumea reală?
• Rezumat
• FAQ

Ce rol joacă selecția materialului și tratamentul termic în capacitatea de încărcare?

Selectarea materialului este baza capacității de încărcare a angrenajului conic. Rezistența mecanică, profilul de duritate, rezistența la oboseală și rezistența la impact ale unui angrenaj sunt determinate în primul rând de materialul său de bază și de tratamentul termic ulterior. Fără o inginerie adecvată a materialelor, chiar și cea mai precisă geometrie a angrenajului nu poate rezista la un cuplu ridicat sau la solicitări ciclice.

1. Materiale comune pentru roți dințate conice cu sarcină mare

În fabrica noastră, de obicei producămEchipament de precizieproduse care utilizează următoarele oțeluri aliate:

• 20CrMnTi pentru angrenaje carburate care necesită duritate mare a suprafeței
• 42CrMo pentru transmisie de cuplu mediu spre mare
• 18CrNiMo7-6 pentru aplicații industriale grele și miniere
• Variante de aliaje inoxidabile pentru medii corozive

Fiecare material oferă un echilibru diferit între duritatea miezului și duritatea suprafeței. De exemplu:

2. Procese de tratare termică care îmbunătățesc capacitatea de încărcare

Tratamentul termic influențează direct rezistența la oboseală la încovoiere și rezistența la contactul cu suprafața. Principalele procese utilizate în fabrica noastră includ:

• Carburare pentru a crește conținutul de carbon de suprafață
• Călire pentru a îmbunătăți duritatea
• Călirea pentru a reduce fragilitatea
• Nitrurare pentru rezistență la uzură
• Întărire prin inducție pentru întărire localizată

Angrenajele carburate dezvoltă un strat exterior dur, rezistent la pitting, menținând în același timp un miez dur capabil să absoarbă sarcinile de șoc. Acest design cu structură dublă îmbunătățește semnificativ capacitatea de încărcare. Raydafon Technology Group Co., Limited controlează cu atenție adâncimea de cementare, de obicei între 0,8 mm și 1,5 mm, în funcție de dimensiunea modulului.

3. Rezistența la oboseală și standardele de evaluare a sarcinii

Capacitatea de încărcare a angrenajului conic este calculată conform standardelor ISO și AGMA. Sunt luate în considerare două moduri principale de defecțiune:

• Eșecul oboselii de îndoire la rădăcina dintelui
• Eșecul oboselii de contact pe flancul dintelui

Selectarea necorespunzătoare a materialului scade ambele valori de rezistență. Soluțiile noastre Precision Gear sunt supuse inspecției metalografice și testelor de duritate pentru a verifica consistența structurală înainte de expediere. În cele din urmă, materialul și tratamentul termic definesc cuplul maxim teoretic pe care îl poate transporta un angrenaj. Fără o metalurgie corectă, îmbunătățirile de geometrie și lubrifiere nu pot compensa fundațiile structurale slabe.

Cum influențează geometria angrenajului distribuția sarcinii angrenajului conic?

În timp ce materialul oferă rezistență, geometria determină modul în care această rezistență este utilizată. Distribuția slabă a sarcinii pe suprafețele dinților reduce dramatic capacitatea de încărcare reală. Chiar și oțelul de înaltă rezistență se defectează prematur dacă concentrarea tensiunilor este excesivă.

1. Parametri geometrici cheie

Următorii parametri influențează capacitatea de încărcare a angrenajului conic:

• Modul
• Numărul de dinți
• Unghiul de presiune
• Unghi spiralat
• Lățimea feței
• Modificarea profilului dintelui

Un modul mai mare mărește grosimea dinților, îmbunătățind rezistența la îndoire. O lățime mai mare a feței distribuie sarcina pe o zonă de contact mai mare. Cu toate acestea, aceste ajustări trebuie să se alinieze cu constrângerile de proiectare a sistemului.

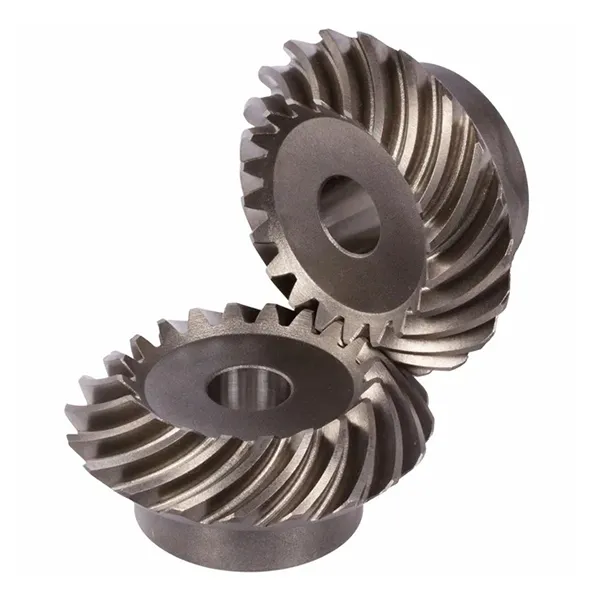

2. Roți conice în spirală vs angrenaje conice drepte

Roțile conice spiralate oferă, în general, o capacitate de încărcare mai mare în comparație cu angrenajele conice drepte, datorită angrenării treptate a dinților. Acest lucru reduce sarcina de impact și zgomotul.Raydafon Technology Group Co., Limitedeste specializată în fabricarea de viteze de precizie în spirală pentru sisteme cu cuplu ridicat.

3. Încărcați Optimizarea modelului de contact

Modelele corecte de contact cu dinții previn supraîncărcarea localizată. Fabrica noastră folosește software de analiză a contactelor angrenajului pentru a simula:

• Eroare de transmisie
• Distribuția sarcinii sub cuplu
• Impactul expansiunii termice
• Efecte de deviere a arborelui

Modificările micro-geometriei, cum ar fi încoronarea și corecția plumbului, ajută la echilibrarea stresului de contact. Acest lucru îmbunătățește direct capacitatea de încărcare operațională, prevenind pitting prematur.

4. Parametrii tehnici ai angrenajului nostru conic de precizie

Prin optimizarea geometriei, ne asigurăm că fiecare Precision Gear funcționează în limite de stres sigure, chiar și în cazul unui cuplu maxim.

De ce precizia de fabricație determină performanța de încărcare în lumea reală?

Capacitatea de încărcare teoretică a unui angrenaj conic poate fi atinsă numai dacă precizia de fabricație este strict controlată. Abaterile profilului dintelui, eroarea de pas, deformarea sau finisarea suprafeței reduc semnificativ capacitatea de încărcare reală.

1. Precizia de prelucrare

Capacitatea mare de încărcare necesită un control strict al toleranței. Fabrica noastră utilizează:

• Mașini CNC de tăiat angrenaje conice spiralate
• Centre de prelucrare cu cinci axe
• Mașini de șlefuit angrenaj
• Sisteme de inspecție CMM

Raydafon menține un control strict al toleranței dimensionale pentru a asigura o geometrie consistentă a dintelui pe loturi.

2. Finisarea suprafeței și șlefuirea

Angrenajele la sol prezintă o frecare mai mică și o distribuție mai bună a contactului. Măcinarea de precizie îmbunătățește:

• Stabilitatea raportului de contact
• Reducerea zgomotului
• Formarea peliculei de lubrifiere
• Viața de oboseală

Acesta este motivul pentru care soluțiile noastre Precision Gear pentru aplicații de mare viteză sunt șlefuite complet, nu doar frezate.

3. Inspecția și testarea calității

Validarea performanței de încărcare include:

• Testarea modelului de contact al dintelui
• Măsurarea durității
• Inspecția particulelor magnetice
• Echilibrare dinamică

Raydafon Technology Group Co., Limited aplică inspecție în mai multe etape înainte de expediere. Acest lucru asigură că calculele capacității de încărcare se traduc în durabilitate operațională reală. Precizia de fabricație face o punte între design și performanța pe teren. Chiar și materialele premium nu pot compensa calitatea slabă a prelucrarii.

Rezumat

Ce afectează capacitatea de încărcare a angrenajului conic? Răspunsul constă într-o combinație de rezistență a materialului, geometrie optimizată, tratament termic controlat, finisare a suprafeței și precizie strictă de fabricație. Fiecare factor contribuie la rezistența la oboseală la îndoire și la durabilitatea contactului cu suprafața. La Raydafon Technology Group Co., Limited, integrăm expertiză metalurgică, tehnologie avansată de prelucrare și standarde riguroase de inspecție pentru a produce sisteme Precision Gear de înaltă performanță, adaptate cerințelor industriale.

Dacă evaluați furnizorii de angrenaje pentru aplicații cu cuplu ridicat, echipa noastră de ingineri este pregătită să vă sprijine proiectul cu consultanță tehnică și producție personalizată.Contactați Raydafon Technology Group Co., Limitedastăzi pentru a discuta cerințele dumneavoastră și a primi o ofertă detaliată.

FAQ

Î1: Ce afectează cel mai mult capacitatea de încărcare a angrenajului conic în aplicațiile industriale?
Rezistența materialului și calitatea tratamentului termic au de obicei cea mai mare influență, deoarece determină oboseala la încovoiere și rezistența la contactul cu suprafața. Cu toate acestea, geometria și precizia de prelucrare trebuie să se potrivească cu proprietățile materialului pentru a obține performanța la sarcină maximă.

Î2: Cum îmbunătățește tratamentul termic capacitatea de încărcare a angrenajului conic?
Tratamentul termic crește duritatea suprafeței, menținând în același timp un miez dur. Această structură dublă previne fracturarea rădăcinii dintelui și stropirea suprafeței sub cicluri repetate de cuplu.

Î3: Capacitatea de încărcare a impactului de gradul de precizie al angrenajului?
Da. Precizia mai mare reduce concentrarea tensiunilor și distribuția neuniformă a sarcinii. Acest lucru permite angrenajului să funcționeze în siguranță mai aproape de limita sa teoretică de sarcină fără uzură prematură.

Î4: De ce este preferată angrenajul conic spiralat pentru sistemele cu sarcină mare?
Roțile conice spiralate se cuplează treptat și distribuie forța mai uniform pe suprafața dintelui. Acest lucru reduce stresul la impact și crește capacitatea efectivă de încărcare în comparație cu angrenajele conice drepte.

Î5: Condițiile de lubrifiere pot afecta capacitatea de încărcare a angrenajului conic?
Ungerea adecvată previne contactul metal-metal și reduce oboseala suprafeței. Lubrifierea inadecvată crește frecarea și căldura, scăzând capacitatea efectivă de încărcare și scurtând durata de viață.
