Care sunt diferențele dintre cutiile de viteze planetare în linie și cu unghi drept?

În sistemele moderne de control al mișcării, selecția cutiei de viteze determină în mod direct eficiența sistemului, fiabilitatea și stabilitatea de funcționare pe termen lung. Printre cele mai utilizate soluții de transmisie de precizie, celCutie de viteze planetarăse remarcă prin structura sa compactă, densitatea mare a cuplului și distribuția excelentă a sarcinii. Cu toate acestea, mulți ingineri, manageri de achiziții și proiectanți de echipamente încă se confruntă cu o întrebare critică în timpul selecției: care sunt diferențele dintre cutiile de viteze planetare în linie și cu unghi drept și cum ar trebui să fie aplicate în medii industriale reale?

Cu peste două decenii de experiență în industrie, Raydafon Technology Group Co.,Limited a lucrat îndeaproape cu integratori de automatizări, producători OEM și utilizatori finali din sectoarele de robotică, ambalare, mașini CNC și manipulare a materialelor. În acest articol, oferim o comparație cuprinzătoare și bazată pe inginerie a proiectelor în linie și în unghi drept, acoperind structura, performanța, constrângerile de instalare și logica de selecție dintr-o perspectivă practică, înrădăcinată în experiența noastră de producție în fabrică și de aplicare pe teren.

Cuprins

• Care este principiul structural al cutiilor de viteze planetare în linie?
• Care este principiul structural al cutiilor de viteze planetare în unghi drept?
• Cum diferă performanța cutiile de viteze planetare în linie și în unghi drept?
• De ce sunt folosite cutiile de viteze în linie și cu unghi drept în diferite aplicații?
• Cum ar trebui să influențeze spațiul de instalare și designul sistemului selecția?
• Ce parametri de produs contează cel mai mult atunci când comparăm aceste două tipuri?

Care este principiul structural al cutiilor de viteze planetare în linie?

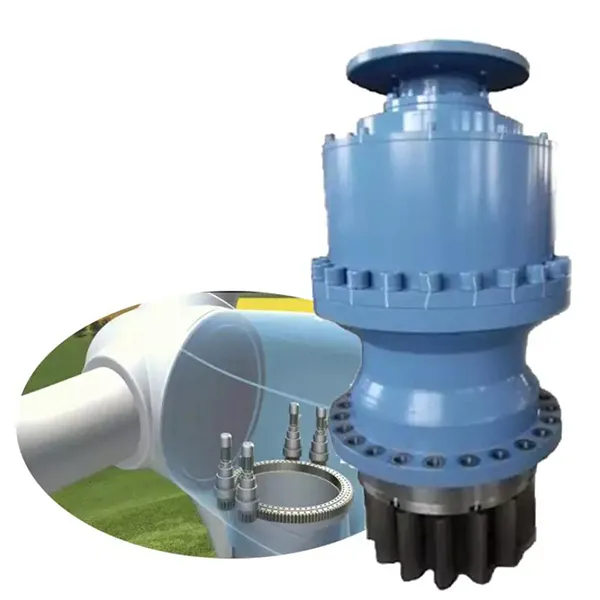

O cutie de viteze planetară în linie este proiectată astfel încât arborele de intrare și arborele de ieșire să fie aliniate de-a lungul aceleiași axe centrale. Această configurație coaxială permite ca puterea să circule în linie dreaptă de la motor prin treptele angrenajului planetar la ieșire. LaRaydafon, echipele noastre de ingineri recomandă frecvent această structură atunci când simplitatea sistemului, eficiența ridicată și lungimea axială compactă sunt prioritățile cheie de proiectare.

Dintr-o perspectivă mecanică, designul în linie constă dintr-un angrenaj solar antrenat direct de arborele motorului, mai multe angrenaje planetare montate pe un suport și un angrenaj inel intern fixat în carcasă. Sarcina este distribuită uniform pe angrenajele planetare, ceea ce îmbunătățește transmisia cuplului și reduce stresul localizat.

Caracteristicile structurale cheie includ:

• Arbori coaxiali de intrare și ieșire, reducând la minimum deviația unghiulară
• Mai puține componente intermediare în comparație cu modelele unghiulare
• Calea optimizată de transmisie a puterii pentru o eficiență mecanică ridicată
• Dimensiuni radiale compacte potrivite pentru configurații înguste ale mașinii

Deoarece fluxul de putere rămâne liniar, cutiile de viteze planetare în linie ating în general niveluri de eficiență mai ridicate, depășind adesea 95 la sută pe treaptă. Acest lucru este deosebit de valoros în sistemele servo-acționate în care sunt necesare un control precis al vitezei și pierderi minime de energie. Experiența noastră de producție din fabrică arată că modelele în linie simplifică, de asemenea, asamblarea și alinierea, ceea ce contribuie la o calitate constantă și durabilitate pe termen lung.

Care este principiul structural al cutiilor de viteze planetare în unghi drept?

Cutiile de viteze planetare în unghi drept sunt proiectate pentru a schimba direcția de transmisie a puterii cu 90 de grade. Acest lucru se realizează în mod obișnuit prin integrarea unei trepte de angrenaj conic sau hipoid combinată cu o treaptă de reducere planetară. Spre deosebire de modelele în linie, arborii de intrare și de ieșire sunt perpendiculari, permițând proiectanților să redirecționeze mișcarea în spațiile mașinii restrânse.

La Raydafon Technology Group Co., Limited, vedem adesea configurații în unghi drept selectate pentru echipamente în care motoarele verticale trebuie să conducă sarcini orizontale sau unde arhitectura mașinii limitează spațiul axial. Proiectele noastre din fabrică integrează angrenaje conice șlefuite de precizie cu trepte planetare întărite pentru a asigura menținerea capacității de cuplu în ciuda schimbării unghiulare.

Caracteristicile structurale de bază includ:

• Orientare perpendiculară a arborelui de intrare și de ieșire
• Treaptă suplimentară de viteză pentru schimbarea direcției
• Carcasă întărită pentru a suporta sarcini radiale și axiale combinate
• Opțiuni de montare flexibile pentru configurații complexe de echipamente

În timp ce cutiile de viteze planetare în unghi drept pot introduce pierderi de transmisie puțin mai mari în comparație cu versiunile în linie, tehnicile moderne de fabricație și geometria optimizată a dinților reduc semnificativ acest decalaj. În aplicațiile din lumea reală, avantajele spațiale depășesc adesea diferențele minore de eficiență.

Cum diferă performanța cutiile de viteze planetare în linie și în unghi drept?

Compararea performanței este unul dintre cele mai critice aspecte atunci când alegeți aCutie de viteze planetară. Modelele în linie și în unghi drept prezintă caracteristici de performanță distincte care influențează puterea de cuplu, eficiența, nivelul de zgomot și comportamentul termic.

Din experiența noastră, modelele în linie sunt adesea preferate pentru aplicațiile servo de mare viteză, unde domină eficiența și precizia. Cu toate acestea, modelele în unghi drept excelează în scenariile în care constrângerile mecanice ar compromite integrarea sistemului. Ambele opțiuni sunt fabricate în fabrica noastră cu standarde de calitate identice, asigurând performanțe fiabile pe termen lung.

De ce sunt folosite cutiile de viteze în linie și cu unghi drept în diferite aplicații?

Contextul aplicației joacă un rol decisiv în selecția cutiei de viteze. Cutiile de viteze planetare în linie sunt utilizate în mod obișnuit în robotică, mașini CNC și linii de asamblare automate unde este posibilă integrarea motoarelor în linie dreaptă. Amprenta lor radială compactă și precizia ridicată le fac ideale pentru sistemele de poziționare dinamică.

Cutiile de viteze planetare în unghi drept sunt aplicate pe scară largă în sistemele de transport, mașinile de ambalare și echipamentele de ridicare. Atunci când cadrele mașinii restricționează amplasarea motorului, redirecționarea puterii la 90 de grade permite utilizarea eficientă a spațiului fără a sacrifica cuplul.

Preferințele tipice pentru aplicații includ:

• Cutie de viteze planetară în linie pentru axe servo, articulații robotizate și unelte de precizie
• Cutie de viteze planetară în unghi drept pentru transportoare, plăci rotative și ascensoare verticale
• Modele în linie pentru cerințe de viteză mare, cu reacție redusă
• Modele în unghi drept pentru machete compacte, multidirecționale

La Raydafon Technology Group Co., Limited, inginerii noștri de aplicații evaluează tipul de sarcină, ciclul de funcționare și constrângerile de instalare pentru a recomanda configurația optimă a cutiei de viteze planetare pentru fiecare proiect.

Cum ar trebui să influențeze spațiul de instalare și designul sistemului selecția?

Spațiul de instalare determină adesea dacă o cutie de viteze în linie sau în unghi drept este fezabilă. Unitățile în linie necesită o lungime axială suficientă, dar oferă o expansiune radială minimă. Unitățile cu unghi drept reduc cerințele axiale în timp ce măresc dimensiunile radiale. Din proiectele noastre de personalizare a fabricii, am observat că planificarea în stadiu incipient reduce semnificativ costurile de reproiectare. Inginerii care iau în considerare orientarea cutiei de viteze în timpul fazei de proiectare conceptuală obțin un echilibru mai bun al sistemului și o durată de viață mai lungă a componentelor.

Considerațiile cheie de instalare includ:

• Spațiu disponibil axial și radial
• Orientarea motorului și trasarea cablurilor
• Direcția sarcinii și rezistența suprafeței de montare
• Accesibilitate pentru întreținere

Echipa noastră de la Raydafon Technology Group Co., Limited colaborează frecvent cu OEM pentru a ajusta dimensiunile carcasei, interfețele arborelui și flanșele de montare pentru a asigura o integrare perfectă în echipamentele existente.

Ce parametri de produs contează cel mai mult atunci când comparăm aceste două tipuri?

Când se compară cutiile de viteze planetare în linie și în unghi drept, parametrii tehnici oferă criterii obiective de selecție. Ambele modele pot fi fabricate pentru a îndeplini specificațiile exigente, dar intervalele lor de parametri pot diferi în funcție de structură.

Procesul nostru de fabricație din fabrică asigură controlul constant al parametrilor atât pe modelele în linie, cât și pe cele în unghi drept. Prin alinierea selecției materialelor, tratamentului termic și prelucrarea de precizie, oferim o calitate stabilă, indiferent de configurație.

Concluzie: Cum poate alegerea corectă să îmbunătățească performanța sistemului?

Înțelegerea care sunt diferențele dintre cutiile de viteze planetare în linie și în unghi drept permite luarea deciziilor mai informate atât în ​​faza de proiectare, cât și în faza de achiziție. Design-urile în linie oferă eficiență și simplitate superioare, în timp ce modelele în unghi drept oferă o flexibilitate de neegalat în amenajările restrânse. Niciuna dintre opțiuni nu este universal superioară; alegerea optimă depinde de cerințele specifice aplicației.

La Raydafon Technology Group Co., Limited, credem că o cutie de viteze planetară bine adaptată îmbunătățește nu numai performanța mașinii, ci și fiabilitatea operațională pe termen lung. Abordarea noastră bazată pe inginerie asigură că soluțiile noastre se aliniază la cerințele din lumea reală, de la modele standard până la modele complet personalizate produse în fabrica noastră.

Dacă plănuiți un nou proiect sau modernizați echipamentele existente, echipa noastră tehnică este pregătită să vă sprijine procesul de selecție cu informații practice și recomandări personalizate.Contactaţi-neastăzi pentru a discuta despre modul în care soluțiile noastre de transmisie planetară vă pot îmbunătăți eficiența și competitivitatea sistemului.

Întrebări frecvente: Care sunt diferențele dintre cutiile de viteze planetare în linie și cu unghi drept?

Î1: Care sunt diferențele dintre cutiile de viteze planetare în linie și în unghi drept în ceea ce privește eficiența?
A1: Cutiile de viteze planetare în linie ating, în general, o eficiență mai mare, deoarece puterea circulă de-a lungul unei axe drepte cu mai puține puncte de angrenare, în timp ce versiunile cu unghi drept includ o treaptă suplimentară de viteză pentru a schimba direcția, ceea ce duce la pierderi puțin mai mari.

Î2: Care sunt diferențele dintre cutiile de viteze planetare în linie și în unghi drept în spațiul de instalare?
A2: Proiectările în linie necesită mai mult spațiu axial, dar mai puțin spațiu radial, în timp ce modelele în unghi drept reduc lungimea axială și permit poziționarea flexibilă a motorului cu prețul dimensiunilor radiale crescute.

Î3: Care sunt diferențele dintre cutiile de viteze planetare în linie și în unghi drept în ceea ce privește capacitatea de cuplu?
A3: Ambele modele pot furniza niveluri de cuplu similare atunci când sunt proiectate corespunzător, deși cutiile de viteze în unghi drept se bazează pe carcase ranforsate pentru a gestiona direcțiile de sarcină combinate.

Î4: Care sunt diferențele dintre cutiile de viteze planetare în linie și în unghi drept la întreținere?
A4: Cutiile de viteze în linie necesită, de obicei, mai puțină întreținere datorită structurii mai simple, în timp ce cutiile de viteze în unghi drept pot necesita inspecții suplimentare din cauza treptei angrenajului conic.

Î5: Care sunt diferențele dintre cutiile de viteze planetare în linie și cu unghi drept în adecvarea aplicației?
A5: Cutiile de viteze în linie se potrivesc sistemelor de înaltă precizie, de mare viteză, în timp ce cutiile de viteze în unghi drept excelează în configurațiile mașinilor cu spațiu limitat sau multidirecționale.

Î6: Care sunt diferențele dintre cutiile de viteze planetare în linie și cu unghi drept în complexitatea producției?
A6: Proiectările în unghi drept implică procese de prelucrare și aliniere mai complexe, în timp ce proiectele în linie beneficiază de o producție și asamblare simplificate.
