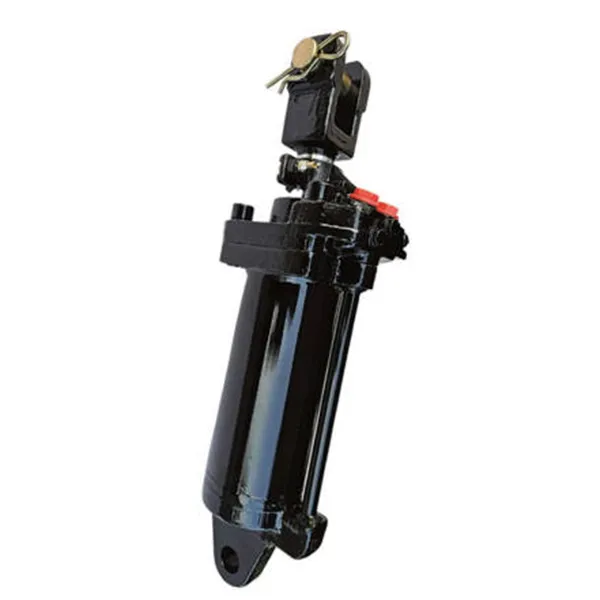

EP-TF1304.55.012 Cilindru hidraulic de ridicare

Specificații de bază de inginerie

Componentele produsului

Schimbarea vechiului cilindru cu cilindrul hidraulic de ridicare EP-TF1304.55.012 este o mișcare inteligentă, dar pentru a profita la maximum de acest cilindru de ridicare hidraulic robust, veți dori să-l asociați cu piesele potrivite. Să vorbim despre ce funcționează cel mai bine.

Începeți cu supape de control hidraulic - acești mici cai de lucru trebuie să țină pasul cu cerințele de debit ale cilindrului. Dacă ratingul GPM/LPM al supapei dvs. este prea scăzut, acesta va înfunda sistemul, încetinind mișcarea cilindrului de ridicare hidraulic industrial. Nimeni nu dorește o configurație lentă, așa că potrivirea supapei la nevoile cilindrului nu este negociabilă.

Apoi mai este pompa hidraulica. Dacă treceți la un cilindru hidraulic de ridicare mai robust ca acesta, este posibil ca pompa dvs. actuală să nu o taie. Trebuie să verificați dacă poate împinge suficient lichid pentru a menține cilindrul în mișcare la viteza de care aveți nevoie. O pompă subdimensionată va reține chiar și cel mai dur cilindru hidraulic de ridicare, deci nu sări peste această verificare.

Și să nu trecem cu vederea elementele de bază: fluid hidraulic de top și filtre. Gândiți-vă la ele ca la forța vitală a cilindrului dvs. hidraulic de ridicare. Lichidul curat menține garniturile în formă, oprind scurgerile și uzura care poate duce la performanța rezervorului. Scurtarea cu fluide ieftine sau cu filtre vechi este o modalitate rapidă de a scurta durata de viață a acestui cilindru de ridicare hidraulic de încredere - așa că faceți puțin peste aici, merită.

Cum se calculează capacitatea de ridicare a unui cilindru hidraulic

Să știi cât de mult poate ridica un cilindru hidraulic nu este doar un exercițiu de matematică - este cheia să-l alegi pe cel potrivit pentru echipamentul tău. Indiferent dacă utilizați un cilindru hidraulic de ridicare pentru ascensoare cu foarfecă, mutați materiale direct în sus sau ridicați mașini, obținerea dimensiunii potrivite menține lucrurile în siguranță, funcționează bine și nu costă mai mult decât este necesar.

Începeți cu formula de bază - nu este nevoie să o complicați prea mult. Forța de ridicare se reduce la presiune înmulțită cu suprafața efectivă a cilindrului. În metrică, aceasta este Forța (în Newtoni) = Presiune (Pascali) × Aria (metri pătrați). Pentru imperial, este Forța (lire) = Presiune (PSI) × Arie (inci pătrați). Pentru a obține suprafața, utilizați doar π ori (jumătate din diametrul alezajului) pătrat. Să presupunem că aveți un cilindru de ridicare hidraulic de mare rezistență, cu un alezaj de 100 mm (adică aproximativ 3,94 inci) care rulează la 200 bar (aproximativ 2.900 PSI). Suprafața ar fi de 3,14 ori (0,05 metri pătrați), adică 0,00785 metri pătrați. Înmulțiți-l cu 200 × 10⁵ Pascali și vă uitați la aproximativ 15.700 de Newtoni de forță - suficientă pentru a face față sarcinilor grele.

În continuare, nu uitați de lungimea cursei. Cât de sus trebuie să ridici depinde de asta. Fie că este un cilindru de ridicare hidraulic compact pentru nivelele de andocare sau unul cu cursă lungă pentru ascensoare telescopice, asigurați-vă că cursa se potrivește cu mișcarea verticală de care aveți nevoie. Prea scurt și nu poți ajunge; prea mult timp și pierzi spațiu.

Apoi, există lucruri din lumea reală care intervin în acea forță teoretică - frecare, unghiul la care este montat cilindrul, cât de repede se mișcă. De aceea adăugați un factor de siguranță, de obicei de la 1,2 la 1,5. Pentru cilindrii hidraulici verticali de ridicare în locuri critice, cum ar fi ascensoarele sau platformele aeriene, această marjă suplimentară nu este opțională - este o necesitate pentru a menține lucrurile în siguranță.

În cele din urmă, verificați cum este montat cilindrul. Modul în care este atașat afectează cât de bine transferă forța. Dacă utilizați un cilindru de ridicare hidraulic OEM într-o configurație personalizată, asigurați-vă că punctele de montare pot suporta întreaga sarcină fără să se îndoiască sau să se uzeze. Indiferent dacă aveți nevoie de un cilindru hidraulic de ridicare cu acțiune simplă pentru mesele ridicate sau unul cu acțiune dublă pentru lucrări verticale, echipa noastră de la Raydafon vă poate ajuta să obțineți dimensiunea și configurarea potrivite. Doar spuneți-ne sarcina, cursa și presiunea, iar noi vă vom ghida către cilindrul de ridicare hidraulic potrivit pentru lucrare.

FAQ

Î1: Cum știu dacă cilindrul meu actual este subdimensionat pentru locul de muncă?

R: Semnele comune includ incapacitatea de a ridica sarcina nominală a mașinii, funcționarea foarte lentă chiar și atunci când motorul este la turații mari sau supapa de reducere a presiunii a sistemului dumneavoastră care se activează frecvent în timpul utilizării normale.

Î2: Care sunt semnele unei scurgeri de etanșare internă a pistonului?

R: Semnul cel mai evident este „derivarea cilindrului”, în cazul în care o sarcină ridicată coboară încet, fără nicio intervenție de control. Este posibil să observați, de asemenea, o pierdere de putere și timpi de ciclu mai lenți decât în ​​mod normal.

Î3: Îmi pot înlocui pur și simplu cilindrul cu unul mai mare pentru a obține mai multă putere?

R: În timp ce un cilindru cu alezaj mai mare oferă mai multă forță, trebuie să vă asigurați că restul sistemului dumneavoastră (pompă, supape, furtunuri) poate asigura un debit adecvat. De asemenea, trebuie să verificați dacă dimensiunile fizice și punctele de montare ale noului cilindru se potrivesc mașinii dvs. Consultați un specialist dacă nu sunteți sigur.

Î4: Cilindrul meu hidraulic curge de la capătul de unde iese tija. Ce înseamnă acest lucru?

R: Aceasta indică o defecțiune a etanșării tijei, probabil cauzată de o tijă înțepată sau deteriorată, contaminare sau uzură simplă. Ștergătorul de rezistență și tija cromată dur ale EP-TF1304.55.012 sunt proiectate pentru a minimiza această problemă comună.
