Ce factori afectează performanța unui cilindru hidraulic al mașinii de recoltat în operațiunile pe teren?

În vârful sezonului de recoltare, fiecare minut contează. O combină de recoltat modernă, cu gama sa complexă de sisteme hidraulice, se bazează pe zeci de cilindri hidraulici pentru a controla totul, de la înălțimea colectorului până la viteza bobinei și melcul de descărcare. Când aCilindru hidraulic pentru recoltatorulîncepe să funcționeze prost – răspunzând lent, scurgerea sau nereușind să mențină poziția – întreaga operațiune este compromisă. Mașina trebuie încetinită sau, mai rău, oprită pentru reparații. Într-un anotimp în care ferestrele meteo sunt înguste și condițiile de recoltă se schimbă zilnic, performanța acestor cilindri nu este doar o chestiune tehnică; este o problemă critică pentru afaceri. Dar ce factori determină dacă un cilindru hidraulic Harvester va funcționa în mod fiabil zi după zi în condițiile dure ale câmpului sau dacă va deveni o sursă de frustrare și de nefuncționare?

Acest articol oferă o analiză tehnică cuprinzătoare a factorilor care influențează performanța cilindrului hidraulic Harvester în operațiunile agricole reale. Vom explora impactul calității etanșării, amenințarea contaminării, efectele ciclării sarcinii, importanța întreținerii corespunzătoare a fluidului și rolul designului cilindrului și al selecției materialelor. Bazându-ne pe experiența noastră laRaydafon Technology Group Co., Limited, vom examina modul în care fiecare dintre acești factori contribuie la performanța generală și longevitatea cilindrilor hidraulici care sunt esențiali pentru recoltarea modernă. Indiferent dacă sunteți fermier, manager de flotă sau tehnician de întreținere, acest ghid vă va ajuta să înțelegeți forțele ascunse care determină dacă cilindrii dvs. hidraulici vă vor purta prin recoltă sau vă vor lăsa blocați pe câmp.

Cuprins

• 1. Cum etanșările și lubrifierea definesc performanța cilindrului?
• 2. Ce face contaminarea unui cilindru hidraulic al mașinii de recoltat?
• 3. Cum afectează ciclul de încărcare fiabilitatea cilindrului hidraulic?
• 4. Care este rolul fluidului hidraulic în longevitatea cilindrului?
• 5. Ce specificații tehnice contează pentru performanța pe teren?
• 6. Întrebări frecvente (FAQ)
• 7. Concluzie

1. Cum etanșările și lubrifierea definesc performanța cilindrului?

Imaginați-vă un cilindru hidraulic Harvester ca un piston fin reglat care se mișcă într-un tub lustruit. Sistemul de etanșare este interfața critică care menține lichidul hidraulic de înaltă presiune acolo unde îi este locul – pe o parte a pistonului – și împiedică scurgerea acestuia. O defecțiune a etanșării nu este doar o scurgere; este o pierdere a controlului. Garniturile primare dintr-un cilindru hidraulic includ garnitura tijei, care previne scurgerea fluidului de-a lungul tijei pistonului; garnitura pistonului, care separă cele două camere de presiune; și garnitura ștergător, care războară murdăria și umezeala din tijă în timp ce aceasta se retrage. Performanța acestor etanșări este determinată de compoziția materialului, designul și starea suprafețelor pe care le intră în contact. Într-o aplicație de recoltare, în care cilindrul poate fi supus la temperaturi extreme, praf și umiditate, materialul de etanșare trebuie selectat cu atenție. Garniturile din poliuretan, de exemplu, oferă o rezistență excelentă la abraziune și sunt adesea preferate pentru etanșările tijei în aplicații agricole, în timp ce garniturile pe bază de PTFE sunt alese pentru frecarea redusă în aplicațiile de mare viteză.

Starea alezajului cilindrului și a suprafeței tijei pistonului este la fel de critică. O tijă zgâriată sau înțepată poate tăia etanșarea tijei, ceea ce duce la o scurgere rapidă. În mod similar, un alezaj brut poate deteriora etanșarea pistonului și poate reduce eficiența cilindrului. În fabrica noastră, folosim o combinație de șlefuire și lustruire cu role pentru a obține o finisare a suprafeței de Ra 0,2-0,4 µm pe alezaj și o placare cu crom dur (50-70 µm grosime) pe tijă. Această combinație oferă o suprafață netedă, rezistentă la uzură, care prelungește durata de viață a garniturilor. Ungerea este sistemul de suport invizibil pentru garnituri. O peliculă subțire de fluid hidraulic trebuie menținută între etanșare și tijă pentru a reduce frecarea și a preveni uzura. Dacă fluidul este contaminat cu apă sau particule, acesta poate sparge această peliculă, ceea ce duce la o uzură crescută și o defecțiune prematură a etanșării. Un cilindru bine proiectat va avea o canelură de lubrifiere care reține o cantitate mică de lichid pentru a asigura o peliculă continuă. La Raydafon, am proiectat cilindrul nostru hidraulic Harvester cu un design optimizat al canelurii de etanșare și un finisaj al suprafeței care minimizează frecarea și maximizează durata de viață a etanșării, asigurând performanțe fiabile chiar și în cele mai solicitante condiții de teren.

2. Ce face contaminarea unui cilindru hidraulic al mașinii de recoltat?

Contaminarea este inamicul tăcut al oricărui sistem hidraulic, dar este deosebit de dăunătoare în aplicațiile agricole unde expunerea la murdărie, praf și umiditate este inevitabilă. O combină de recoltat funcționează într-un nor de praf și resturi de recoltă, iar cilindrii săi hidraulici sunt expuși în mod constant la acești contaminanți. Cea mai obișnuită și distructivă formă de contaminare este particulele - nisip, praf și fragmente de cultură. Aceste particule pot pătrunde în cilindru prin etanșarea tijei, mai ales dacă etanșarea ștergător este deteriorată sau uzată. Odată înăuntru, particulele acționează ca un abraziv, șlefuind tija pistonului, alezajul cilindrului și garniturile. Aceasta este adesea denumită „trefilare” tijei, în cazul în care particulele dure calcează suprafața tijei, ducând la o cale de scurgere permanentă. Conform datelor de teren, un singur grăunte de nisip prins între garnitură și tijă poate provoca o scurgere în câteva ore.

Cel mai comun punct de intrare pentru contaminare este zona de etanșare a tijei, în special atunci când etanșarea ștergătoarelor este compromisă. O garnitură ștergătoare uzată permite să se acumuleze praf pe tijă, care este apoi atras în cilindru în timpul retragerii. Un alt punct de intrare potențial este prin filtrele de aerisire de pe rezervorul hidraulic, care, dacă sunt înfundate sau deteriorate, pot permite pătrunderea prafului atmosferic în sistem. Contaminarea poate duce la o scădere rapidă a performanței cilindrului, inclusiv mișcare neregulată, scurgeri și eventual defecțiune completă. Un studiu efectuat pe o flotă de recolte a arătat că mașinile cu un program proactiv de control al contaminării – inclusiv prelevarea regulată de ulei, schimbarea filtrului de aerisire și utilizarea de etanșări de înaltă calitate – au înregistrat cu 60% mai puține defecțiuni ale cilindrilor decât cele fără un astfel de program. Fabrica noastră de la Raydafon Technology Group Co., Limited folosește garnituri ștergătoare premium cu un design cu două buze pentru a maximiza îndepărtarea contaminanților din tijă înainte ca aceștia să intre în cilindru. În plus, cilindrul nostru hidraulic Harvester este proiectat cu o opțiune de protecție împotriva prafului pentru condiții extreme, oferind un strat suplimentar de apărare împotriva contaminării.

Contaminarea apei este o altă amenințare semnificativă. Apa poate pătrunde în sistemul hidraulic prin condens sau prin expunere directă la ploaie sau spălare. Apa din fluidul hidraulic poate provoca coroziunea alezajului cilindrului și a tijei, precum și a garniturilor. De asemenea, reduce lubrifierea fluidului, crescând uzura. Soluția ideală este folosirea unui fluid hidraulic cu un bun grad de demulsibilitate, permițând apei să se separe și să fie scursă din rezervor. Eșantionarea și analiza regulată a fluidului hidraulic pot detecta prezența apei și a particulelor, permițând luarea de măsuri corective înainte ca acestea să provoace daune semnificative. Analiza regulată a uleiului este o piatră de temelie a recomandărilor noastre de întreținere preventivă pentru cilindrul hidraulic Harvester.

3. Cum afectează ciclul de încărcare fiabilitatea cilindrului hidraulic?

Recoltarea nu este o operațiune în stare de echilibru. Sarcinile de pe un cilindru hidraulic al mașinii de recoltat se schimbă în mod constant pe măsură ce mașina se deplasează prin câmp. Headerul trebuie ridicat și coborât, viteza bobinei trebuie reglată, iar melcul trebuie extins. Fiecare dintre aceste mișcări creează un ciclu de încărcare: cilindrul se extinde, menține poziția și apoi se retrage. Pe parcursul unui sezon de recoltare, un singur cilindru poate cicla de mii de ori, de la câțiva metri până la cursa sa completă. Aceasta este cunoscută sub numele de încărcare la oboseală și este o cauză principală a defecțiunii cilindrului în timp.

Pentru a înțelege impactul ciclării sarcinii, trebuie să luăm în considerare solicitările asupra componentelor. Tija pistonului este supusă solicitărilor de tracțiune și compresiune pe măsură ce se extinde și se retrage. Garniturile suferă presiune și frecare. Componentele metalice, în special tija pistonului și chiulasa, sunt supuse solicitărilor de oboseală din aceste cicluri. În timp, se pot dezvolta micro-fisuri, ducând la eșec. Capacitatea cilindrului de a rezista la ciclurile de sarcină depinde de designul său și de materialele utilizate. Un diametru mai mare a tijei pistonului, de exemplu, oferă o rezistență mai mare la flambaj sub sarcină de compresiune. Un cilindru cu dublă acțiune, care utilizează presiunea hidraulică atât pentru extindere, cât și pentru retragere, oferă o mișcare mai controlată și poate gestiona mai bine sarcinile de șoc decât un cilindru cu acțiune simplă. În plus, stilul de montare al cilindrului poate afecta capacitatea acestuia de a face față sarcinilor laterale, care sunt frecvente în aplicațiile de recoltare. Designul și materialul tijei pistonului sunt, de asemenea, critice. Oțelul de înaltă rezistență cu proprietăți bune de oboseală, cum ar fi 42CrMo4 sau 4140, este utilizat în mod obișnuit în aplicații cu ciclu înalt. Acesta este materialul pe care îl specificăm în Cilindru hidraulic Harvester de la Raydafon.

Pentru a determina durata de viață estimată a unui cilindru sub încărcare ciclică, inginerii folosesc calcule bazate pe abordarea duratei de viață (S-N) sau pe mecanica ruperii. Limita de rezistență a materialului este un factor cheie. Traseul de sarcină al cilindrului trebuie proiectat pentru a minimiza concentrațiile de tensiuni, care pot acționa ca puncte de inițiere pentru fisurile de oboseală. Utilizarea razelor de filet, mai degrabă decât a colțurilor ascuțite, la joncțiunile chiulasei și tiranților (sau a flanșei) este esențială. Tija pistonului trebuie să fie proiectată astfel încât să reziste la sarcina laterală maximă așteptată fără flambaj. În condiții reale, un cilindru hidraulic Harvester bine proiectat poate rezista la milioane de cicluri. Un cilindru care se defectează prematur din cauza oboselii este adesea rezultatul unui defect al materialului, al unui defect de proiectare (cum ar fi un dispozitiv de ridicare a tensiunii) sau al unei suprasarcini neașteptate. Următorul tabel compară performanța la oboseală a diferitelor materiale ale tijei pistonului sub sarcini tipice de recoltare.

4. Care este rolul fluidului hidraulic în longevitatea cilindrului?

Lichidul hidraulic este elementul vital al sistemului, dar este adesea componenta cea mai neglijată. Fluidul îndeplinește multiple funcții critice: transmite puterea, lubrifiază părțile în mișcare, asigură protecție împotriva coroziunii și ajută la răcirea sistemului. Vâscozitatea și curățenia fluidului hidraulic au un impact direct asupra performanței cilindrului hidraulic Harvester. Dacă lichidul este prea vâscos, cilindrul se va mișca încet, iar sistemul va fi ineficient. Dacă lichidul este prea subțire, scurgerea internă din cilindru va crește, ceea ce duce la o pierdere de putere și precizie de poziționare. Indicele de vâscozitate al fluidului, care indică cât de mult se modifică vâscozitatea acestuia cu temperatura, este deosebit de important în aplicațiile de recoltare, unde sistemul poate funcționa într-o gamă largă de temperaturi.

Întreținerea regulată a fluidului este esențială pentru longevitatea cilindrului. Lichidul trebuie menținut curat și fără contaminanți și trebuie înlocuit la intervalele recomandate de producător. Utilizarea unui filtru de înaltă calitate, atât în ​​conducta de retur, cât și în conducta de aspirație, este esențială pentru menținerea curată a sistemului. Pe lângă filtrarea mecanică, trebuie monitorizate proprietățile chimice ale fluidului. Aditivii anti-uzură ai fluidului, inhibitorii de coroziune și stabilitatea la oxidare sunt esențiale pentru protejarea cilindrului și a restului sistemului. Dacă lichidul este lăsat să se oxideze, acesta poate forma nămol și lac, care pot înfunda supapele și pot deteriora garniturile. Dacă aditivii sunt epuizați, fluidul nu va oferi protecția necesară împotriva uzurii și coroziunii. Starea fluidului hidraulic trebuie testată periodic pentru vâscozitate, conținut de apă și număr de particule. Acesta este singurul mod de a vă asigura că fluidul funcționează conform cerințelor. La Raydafon Technology Group Co.,Limited, recomandăm un program de analiză a fluidelor pentru toți clienții cu mașini de recoltat de mare utilizare, oferind o modalitate simplă și eficientă de a monitoriza starea de sănătate a sistemului hidraulic și de a anticipa necesitatea schimbărilor de ulei sau a altor lucrări de întreținere.

O concepție greșită comună este că lichidul hidraulic trebuie schimbat doar atunci când pare murdar. În practică, performanța fluidului este adesea degradată înainte de a avea loc orice modificare vizibilă. Degradarea pachetului de aditivi poate fi măsurată prin analiza uleiului. De exemplu, un număr mare de aciditate indică faptul că uleiul se oxidează și ar trebui schimbat. Analiza regulată a fluidului oferă o imagine clară a stării fluidului și permite întreținerea planificată, prevenind defecțiunile neașteptate ale cilindrului. Următorul tabel rezumă programul recomandat de întreținere a fluidului pentru un cilindru hidraulic Harvester utilizat în operațiuni tipice pe teren.

5. Ce specificații tehnice contează pentru performanța pe teren?

Pentru a selecta cilindrul hidraulic Harvester potrivit pentru o anumită aplicație, inginerii și managerii de echipamente trebuie să evalueze cu atenție specificațiile tehnice cheie. Aceste specificații definesc capacitățile fizice ale cilindrului și compatibilitatea acestuia cu sistemul hidraulic al mașinii. Cea mai fundamentală specificație este dimensiunea alezajului cilindrului (diametrul interior al tubului cilindrului), care determină forța teoretică pe care o poate genera cilindrul la o anumită presiune. Un cilindru cu alezaj mai mare poate exercita mai multă forță, dar poate fi mai lent și necesită mai mult volum de fluid. Diametrul tijei pistonului afectează rezistența la deformare a cilindrului și viteza acestuia la cursa de retragere, deoarece tija reduce aria efectivă a pistonului.

Lungimea cursei cilindrului trebuie să se potrivească cu domeniul necesar de mișcare a instrumentului pe care îl controlează. Presiunea de funcționare, măsurată de obicei în bar sau PSI, este determinată de sistemul hidraulic al mașinii. Cilindrul trebuie să fie evaluat pentru a rezista la presiunea maximă pe care o poate produce sistemul. Garniturile trebuie specificate pentru a-și menține integritatea la presiunea și temperatura de funcționare. Stilul de montare al cilindrului (de exemplu, montare cu știft, montare flanșă, montare trunnion) determină modul în care este atașat la mașină, iar montarea trebuie să fie aleasă pentru a se potrivi sarcinilor și traseului tensiunii.

În plus față de specificațiile de bază, inginerul trebuie să ia în considerare prezența oricăror caracteristici specializate, cum ar fi un dispozitiv de amortizare încorporat, care controlează viteza cilindrului la sfârșitul cursei, sau o supapă de blocare, care împiedică derivarea cilindrului sub sarcină. Materialul tubului cilindrului și al tijei pistonului sunt critici pentru durata de viață la oboseală și rezistența la coroziune. Tabelul de mai jos oferă o comparație a specificațiilor tipice ale cilindrului hidraulic Harvester pentru diferite tipuri de mașini, arătând modul în care cerințele variază în funcție de aplicație.

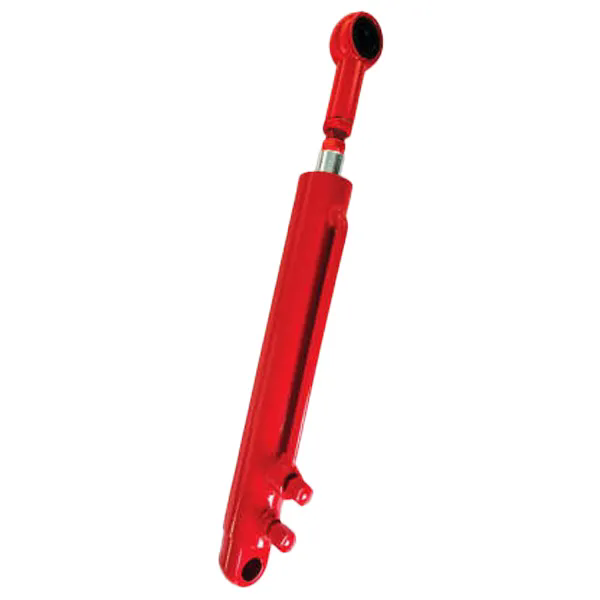

La Raydafon, cilindrul nostru hidraulic Harvester este proiectat pentru a satisface cerințele exigente ale operațiunilor agricole pe câmp. Oferim o gamă completă de dimensiuni ale alezajului, lungimi de cursă și stiluri de montare pentru a se potrivi nevoilor specifice ale combinelor, mașinilor de recoltat furaje și altor echipamente de recoltat. Cilindrii noștri dispun de tije de piston 42CrMo4 călite prin inducție, oferind o rezistență și rezistență excepționale la oboseală și impact. Folosim garnituri de tijă din poliuretan de înaltă calitate și garnituri de piston din PTFE, asigurând o etanșare fiabilă pe o gamă largă de temperaturi și presiuni. Fiecare cilindru este testat pentru a se asigura că îndeplinește standardele noastre riguroase de calitate înainte de a părăsi fabrica noastră.

6. Întrebări frecvente (FAQ)

Întrebarea 1: Cât de des trebuie înlocuite garniturile cilindrului hidraulic al unei mașini de recoltat?

Răspuns: Intervalul de înlocuire a etanșării pentru un cilindru hidraulic Harvester depinde de mai mulți factori, inclusiv de orele de funcționare, mediul de funcționare și starea fluidului hidraulic. Ca un ghid general, vă recomandăm să inspectați garniturile cilindrului la începutul fiecărui sezon de recoltare. Dacă cilindrul prezintă semne de scurgere sau dacă tija pare înțepată sau zgâriată, garniturile trebuie înlocuite. În practică, multe mașini de recoltat necesită înlocuirea sigiliului la fiecare 1.500 până la 2.500 de ore de funcționare. Fabrica noastră de la Raydafon Technology Group Co., Limited oferă kituri de etanșare și instrucțiuni detaliate de instalare pentru toți cilindrii noștri. Un program regulat de inspecție este cea mai bună modalitate de a determina intervalul corect pentru condițiile dumneavoastră specifice de operare.

Întrebarea 2: Care este cea mai frecventă cauză a scurgerii interne într-un cilindru hidraulic?

Răspuns: Cea mai frecventă cauză a scurgerii interne într-un cilindru hidraulic Harvester este o etanșare a pistonului uzată sau deteriorată. Garnitura pistonului separă cele două camere de presiune ale cilindrului. Când etanșarea se uzează, lichidul hidraulic se poate scurge din partea de înaltă presiune în partea de joasă presiune, rezultând o pierdere de putere și viteză. Acest lucru este adesea cauzat de fluidul hidraulic contaminat, care acționează ca un abraziv și uzează etanșarea. În multe cazuri, cilindrul va părea în continuare fără scurgeri la exterior, dar scurgerea internă se va manifesta ca o mișcare lentă, târâtoare a tijei cilindrului. Problema poate fi detectată printr-un simplu test de scurgere, iar soluția este înlocuirea etanșării pistonului și asigurarea că lichidul hidraulic este curat.

Întrebarea 3: Cum pot împiedica pătrunderea umezelii în cilindrul meu hidraulic?

Răspuns: Umiditatea poate pătrunde într-un cilindru hidraulic al mașinii de recoltat prin mai multe căi. Calea cea mai comună este prin etanșarea tijei și etanșarea ștergătoarelor în condiții umede. A doua cale este prin filtrul de aerisire de pe rezervorul hidraulic. Pentru a preveni pătrunderea umezelii, asigurați-vă că filtrul de aerisire este curat și funcționează corect. Un ventilator desicant poate fi folosit pentru a elimina în mod activ umiditatea din aerul care intră în rezervor. De asemenea, verificați regulat cilindrul pentru orice semne de apă în ulei, cum ar fi un aspect lăptos. Dacă există apă, scurgeți și înlocuiți lichidul. Utilizarea unui fluid hidraulic de înaltă calitate cu demulsibilitate bună va ajuta la separarea apei de ulei, permițând scurgerea acestuia din rezervor. În plus, evitați utilizarea spălării la presiune înaltă pe garniturile cilindrului, deoarece aceasta poate forța apa să treacă de garnituri.

Întrebarea 4: Ce înseamnă specificația „lungimea cursei” pentru un cilindru hidraulic?

Răspuns: Lungimea cursei este distanța maximă pe care o poate parcurge tija pistonului de la poziția complet retrasă la poziția complet extinsă. Această specificație determină gama de mișcare pe care o poate oferi cilindrul. Atunci când alegeți un cilindru hidraulic pentru recoltare, lungimea cursei trebuie să fie adaptată la mișcarea necesară a utilajului. De exemplu, cilindrul de ridicare a colectorului de pe o combină trebuie să aibă o cursă suficient de lungă pentru a permite ridicarea colectorului la înălțimea maximă de transport. Dacă lungimea cursei este prea scurtă, mașina nu se va deplasa prin întreaga sa gamă de mișcare. Dacă este prea lung, cilindrul poate ajunge la fund sau se poate extinde dincolo de intervalul necesar. Fabrica noastră de la Raydafon Technology Group Co., Limited oferă o gamă largă de lungimi de cursă pentru a se potrivi diferitelor aplicații de recoltare.

Întrebarea 5: Un cilindru hidraulic al mașinii de recoltat poate fi reconstruit sau trebuie înlocuit?

Răspuns: Da, un cilindru hidraulic de recoltat poate fi de obicei reconstruit. Procesul de reconstrucție implică dezasamblarea cilindrului, inspectarea tuturor componentelor și înlocuirea oricăror piese uzate sau deteriorate. Cele mai comune piese înlocuite în timpul unei reconstrucții sunt garniturile (etanșarea tijei, garnitura pistonului, garnitura ștergător), tija (dacă este înțepată sau îndoită) și tubul cilindrului (dacă este deteriorat). Reconstrucția unui cilindru este adesea semnificativ mai puțin costisitoare decât achiziționarea unui cilindru nou și este o practică obișnuită pentru prelungirea duratei de viață a echipamentului. Fabrica noastră de la Raydafon Technology Group Co., Limited oferă kituri de reconstrucție și servicii de reconstrucție pentru cilindrul nostru hidraulic Harvester.

7. Concluzie

Performanța unui cilindru hidraulic Harvester în operațiunile pe teren este determinată de o interacțiune complexă de factori: calitatea etanșării, controlul contaminării, managementul sarcinii, întreținerea fluidului și specificațiile de proiectare. Fiecare factor joacă un rol critic în a se asigura că cilindrul oferă servicii fiabile, eficiente și de lungă durată în mediul solicitant al unei recolte de lucru. Înțelegând acești factori, inginerii, managerii de echipamente și operatorii pot lua decizii informate pentru a maximiza performanța și longevitatea echipamentului lor hidraulic. Un program cuprinzător de întreținere, controlul proactiv al contaminării și selecția componentelor de înaltă calitate sunt esențiale pentru obținerea unei performanțe optime.

La Raydafon Technology Group Co., Limited, avem peste un deceniu de experiență în fabricarea de componente hidraulice de înaltă calitate pentru industria agricolă. Cilindrul nostru hidraulic Harvester este proiectat și fabricat pentru a îndeplini cele mai înalte standarde de performanță și fiabilitate, folosind materiale premium, prelucrare de precizie și control riguros al calității. Ne angajăm să oferim clienților noștri cele mai bune soluții posibile pentru nevoile lor hidraulice. Dacă aveți întrebări despre selectarea sau întreținerea unui cilindru hidraulic pentru echipamentul dvs. de recoltat, vă rugăm să contactați echipa noastră de experți.

Contactați Raydafon Technology Group Co., Limited astăzipentru a afla mai multe despre cilindrul nostru hidraulic Harvester și despre cum poate îmbunătăți fiabilitatea și eficiența operațiunilor dumneavoastră de recoltare.
