Cilindru de ridicare a stivuitorului
  • Cilindru de ridicare a stivuitoruluiCilindru de ridicare a stivuitorului
  • Cilindru de ridicare a stivuitoruluiCilindru de ridicare a stivuitorului

Cilindru de ridicare a stivuitorului

Cilindrul de ridicare a stivuitorului Raydafon este componenta de ridicare verticală instalată pe catarg care ridică și coboară suportul furcii. Fabricat din oțel de înaltă rezistență, cu un piston potrivit și o structură optimizată a inelului de etanșare. Modelele standard acoperă alezaj Φ56-60 mm, tijă Φ45 mm, cursă 1500-1505 mm și presiune de lucru 17,5-18,1 MPa. Modelele avansate includ un dispozitiv tampon care previne impactul puternic la cursa maximă, protejând atât încărcătura, cât și structura catargului. Compatibil cu stivuitoare electrice și diesel. Cinci modele standard de la N30M300 la A2A35M300, alezaj și cursă personalizate disponibile pentru OEM. MOQ 50 de unități, timp de livrare în vrac de 25-35 de zile. Trimiteți modelul de stivuitor, necesarul de cursă și cantitatea pentru o ofertă.
Raydafon · Producător OEM din China

Cilindru de ridicare personalizat pentru stivuitoare electrice și diesel - cursă de 1500 mm, alimentare directă OEM

Cilindrul de ridicare a stivuitorului este cilindrul hidraulic vertical instalat pe catarg care ridică și coboară suportul furcii. Raydafon îl fabrică din oțel de înaltă rezistență, cu un piston potrivit și o structură optimizată a inelului de etanșare care reduce scurgerile de ulei și uzura. Modelele avansate includ un dispozitiv tampon care previne impactul puternic la cursa maximă, protejând încărcătura fragilă și reducând uzura catargului.

Compatibil cu Electrice și diesel
Presiunea de lucru 17,5-18,1 MPa
Alezajul ΦD Φ56 până la Φ60 mm
Tija Φd Φ45 mm
Accident vascular cerebral S 1500-1505 mm
Greutatea unitară 32,6-50 kg
Vertical vs orizontal

Cilindru de ridicare vs cilindru de înclinare - Ce face de fapt cilindrul de ridicare

Axa verticală

Cilindru de ridicare(acest produs)

  • MişcareVertical în sus și în jos
  • FuncţieRidică și coboară suportul furcii
  • Gama cursei1500-1505 mm standard
  • MontareInstalat în interiorul șinelor catargului
  • Dispozitiv tamponDisponibil pe modele avansate
Axa orizontală

Cilindru de înclinare

  • MişcareÎnclinare înainte și înapoi
  • FuncţieSchimbă catarg și unghiul furcii
  • Gama cursei32-193 mm
  • MontareAtașat la pivotul bazei catargului
  • Dispozitiv tamponDe obicei, nu este necesar
Vizualizați Cilindru de înclinare a stivuitorului →

Ambii cilindri lucrează împreună în timpul unui ciclu de ridicare și plasare: operatorul înclină catargul pentru a nivela sarcina, apoi ridică căruciorul cu cilindrul de ridicare. Potrivirea celor doi cilindri din aceeași fabrică menține răspunsul hidraulic constant și simplifică inventarul de piese de schimb. Gama completă este listată înCilindru hidraulic pentru stivuitorcategorie.

Cinci modele standard — Tabel complet cu specificații

Toate cele cinci modele au aceeași corp din oțel de înaltă rezistență și arhitectură a inelului de etanșare potrivită. Alegeți modelul care se potrivește catargului dvs. de stivuitor și distanței de instalare sau trimiteți desenul OEM pentru o construcție personalizată.

Numărul desenului Alezajul ΦD Tija Φd Accident vascular cerebral S Instala. L Presiune Port Greutate
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18,1 MPa G1/2 32,6 kg
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18,1 MPa M22×1,5 36 kg
3.5N4.5H-400000-003 Φ60 Φ45 1505 1780 17,5 MPa M22×1,5 41 kg
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18,1 MPa G1/2 46 kg
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18,1 MPa M22×1,5 50 kg

Nu vă puteți potrivi distanța de instalare? Trimiteți numărul desenului OEM sau o mostră fizică. Raydafon face inginerie inversă, produce o mostră și citează lotul pe același desen. Pentru gama mai largă de cilindri hidraulici utilizate pe alte mașini mobile, consultațiCilindru hidrauliccategorie.

Desene cotate

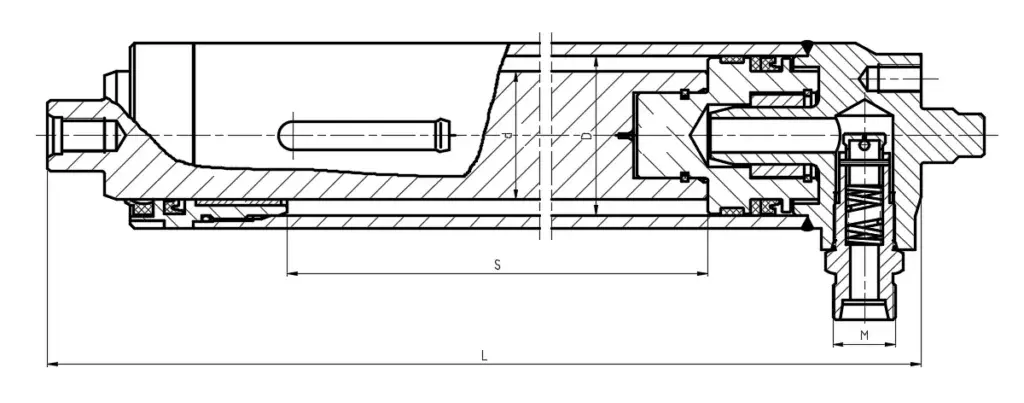

Forklift lift cylinder dimension drawing
Prezentare generală a instalării — model de montare, interfață alezaj/tijă și poziția portului
Forklift lift cylinder product detail
Detaliu produs — structura inelului de etanșare și ansamblul pistonului
Forklift lift cylinder application photo
Aplicație — montat pe un catarg de stivuitor care funcționează
Proiectare inginerească

Patru puncte de proiectare care prelungesc durata de viață a cilindrului

01

Corp din oțel de înaltă rezistență

Rezistența la uzură și rezistența la prelucrare sunt cerințe de bază. La camioanele cu utilizare intensă care rulează cicluri zilnice, suprafața cilindrului prezintă o uzură vizibilă redusă după service prelungit.

02

Piston și inel de etanșare asortate

Geometria pistonului și profilul inelului de etanșare sunt potrivite ca un set. După ce structura inelului de etanșare este optimizată, defecțiunile de scurgere a uleiului scad semnificativ – un client a raportat că frecvența de întreținere a fost redusă cu aproximativ jumătate.

03

Control receptiv al ridicării

Cilindrul răspunde imediat la intrarea pârghiei. Operatorii se pot mișca rapid la ridicarea urgentă sau pot încetini pentru o poziționare precisă pe marfă fragilă - fără întârziere, fără sărituri.

04

Dispozitiv tampon pe modele avansate

Tamponul de sfârșit de cursă încetinește pistonul pe măsură ce furca ajunge în partea de sus a catargului. Fără impact puternic, fără vibrații - aceasta protejează mărfurile fragile și reduce uzura structurală a catargului.

Avantajele cilindrilor de ridicare pentru stivuitoare Raydafon

  • A
    Compatibil cu stivuitoare electrice și diesel

    Cele cinci modele standard acoperă majoritatea catargelor pentru stivuitoare. Distanțele de instalare de la 1658 mm la 1808 mm se potrivesc cu camioanele de depozitare și logistică obișnuite.

  • B
    Presiune stabilă în cicluri continue

    Evaluat 17,5-18,1 MPa. Setul de piston și etanșare potrivite menține presiunea stabilă pe parcursul ciclurilor frecvente sus-jos, fără derive.

  • C
    Scurgeri reduse de ulei, uzură redusă

    Structura de etanșare optimizată reduce scurgerile în depozitele cu praf și mediile umede. Frecvența mai mică de întreținere reduce direct costurile de operare.

  • D
    Protecția dispozitivului tampon

    Modelele avansate încetinesc pistonul la sfârșitul cursei, prevenind impactul puternic asupra încărcăturii fragile și reducând uzura catargului și a cilindrului în sine.

  • E
    Suport OEM

    Trimiteți o marcă de stivuitor și un număr de model sau desen. Raydafon efectuează inginerie inversă, mostre și cotează un lot personalizat pe același desen.

  • F
    Aprovizionare directă din fabrică

    Produs în fabrica proprie a Raydafon din Ningbo. Clienții relaționează direct cu producătorul, cu răspuns rapid post-vânzare și calitate stabilă a lotului.

Unde sunt folosiți cilindrii de ridicare a stivuitoarelor

Încărcarea și descărcarea depozitului

Încărcarea containerelor, ridicarea paleților și transferul pe rafturi. Controlul receptiv al ridicării accelerează manipularea încărcăturilor standard de paleți.

Operațiuni de ridicare în fabrică

Sarcini industriale grele sau neregulate în care operatorul are nevoie de un control fin al înălțimii la vârful catargului pentru stivuire.

Cifra de afaceri portuară și logistică

Medii cu ciclu grele continuu. Dispozitivul tampon și etanșările cu uzură redusă mențin cilindrul să funcționeze prin mii de cicluri pe schimb.

Piese de schimb și piese de schimb

Dealeri de stivuitoare și furnizori de piese de schimb care au nevoie de un cilindru de ridicare de încredere echivalent OEM pentru modelele populare de camioane. Stoc și producție personalizată ambele disponibile.

Fișa de specificații pentru comandă

Compatibilitate
Stivuitoare electrice si diesel
Presiunea de lucru
17,5-18,1 MPa
Diametrul alezajului
Φ56 până la Φ60 mm
Diametrul tijei
Φ45 mm
Accident vascular cerebral
1500 până la 1505 mm
Distanța de instalare
1658 până la 1808 mm
Greutatea unitară
32,6 până la 50 kg
Port / interfață
G1/2, M22×1,5
Dispozitiv tampon
Disponibil pe modelele avansate pentru oprire completă fără impact
Etanșare
Structura inelului de etanșare optimizată pentru a reduce scurgerile de ulei și uzura
Personalizare
Alezaj personalizat, cursă, tip de port, ambalaj OEM și etichetă privată
MOQ
50 de unitati per model
Timp de livrare în vrac
25-35 de zile după depunere și aprobarea tragerii
Baza de cotație
Model și tonaj stivuitor, cursă necesară, dimensiunea portului, cantitatea, portul de destinație

Cum se deplasează comanda dvs. prin Raydafon

01

Rezumatul aplicației

Trimiteți marca și modelul stivuitorului, tonaj, cursa necesară, dimensiunea portului, cantitatea și portul de destinație.

02

Selectarea modelului

Raydafon confirmă dacă se potrivește un model standard (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300) sau dacă este necesară o construcție personalizată.

03

Aprobarea mostrelor și a desenelor

Pentru construcții personalizate, Raydafon efectuează ingineria inversă a piesei OEM, produce un eșantion și confirmă alezajul, cursa, distanța de instalare și dimensiunile portului cu cumpărătorul.

04

Prelucrare caroserie și tije

Corpul cilindrului din oțel de înaltă rezistență este șlefuit la toleranță. Tija pistonului este șlefuită și placată cu crom dur pentru rezistență la uzură.

05

Asamblare și reglare tampon

Pistonul, garniturile, bucșa de ghidare și dispozitivul tampon sunt asamblate. Cursa tamponului este reglată astfel încât opritorul să fie fără impact la presiunea nominală.

06

Ambalare și expediere

Cilindrii sunt ambalați în carcase de lemn cu ulei antirugină și capace de protecție. Livrat pe mare, aer sau expres cu listă de ambalare, factură și raport de inspecție.

Documentare și suport de calitate

  • ✓
    Certificat de material

    Certificat de material pentru corpul cilindrului și tija, fișa de date cu compusul de etanșare furnizată cu fiecare transport.

  • ✓
    Raport test de presiune

    Fiecare cilindru a fost testat la presiunea nominală înainte de ambalare. Scurgerile, netezimea cursei și montarea orificiului sunt înregistrate.

  • ✓
    Fișa de inspecție dimensională

    Alezajul, tija, cursa, distanța de instalare și dimensiunile orificiului înregistrate în raport cu specificațiile comandate sau desenul clientului.

  • ✓
    Ambalare de export

    Carcasă din lemn cu ulei antirugină și capace de protecție. Loturi mari de cilindri paletizate și atașate pentru transportul maritim.

Întrebări frecvente

Ce este un cilindru de ridicare a stivuitorului?

Un cilindru de ridicare a stivuitorului este cilindrul hidraulic vertical instalat pe catarg care ridică și coboară suportul furcii. Acesta transformă presiunea hidraulică în mișcare liniară de-a lungul axei verticale și este unul dintre cei trei cilindri hidraulici de bază ai unui stivuitor, alături de cilindrul de înclinare și de cilindrul de direcție.

Care este diferența dintre cilindrul de ridicare și cilindrul de înclinare?

Cilindrul de ridicare se deplasează vertical și controlează înălțimea suportului furcii. Cilindrul de înclinare se mișcă orizontal și controlează unghiul înainte și înapoi al catargului. Ambele lucrează împreună atunci când ridicați sau poziționați o încărcătură. Raydafon le produce pe ambele, iar cilindrul de înclinare este listat separat pe site.

Ce presiune de lucru suportă acest cilindru?

În funcție de model, presiunea de lucru este de 17,5 MPa sau 18,1 MPa. Dimensiunile alezajului și tijei sunt potrivite cu acest interval de presiune, astfel încât cilindrul menține presiunea stabilă în timpul ciclurilor continue de ridicare.

Ce materiale și etanșări sunt folosite?

Corpul cilindrului și tija pistonului sunt fabricate din oțel de înaltă rezistență. Setul de etanșare utilizează un compus rezistent la uzură cu o structură optimizată a inelului de etanșare. Această structură reduce scurgerile de ulei și uzura, ceea ce prelungește durata de viață în depozite cu praf sau în medii umede.

Ce este dispozitivul tampon și de ce contează?

La modelele avansate Raydafon, cilindrul are un dispozitiv tampon la sfârșitul cursei. Când furca ajunge în partea de sus a catargului, tamponul încetinește pistonul, astfel încât să nu existe „zgomot” puternic sau vibrații. Acest lucru protejează încărcătura fragilă și reduce uzura prin impact asupra catargului și a cilindrului în sine.

Cu ce ​​stivuitoare este compatibil?

Cele cinci modele standard acoperă aplicații comune de stivuitoare electrice și diesel. Distanța de instalare variază de la 1658 mm la 1808 mm, astfel încât majoritatea catargelor standard au un model potrivit. Pentru catargele OEM sau camioanele mai vechi, Raydafon acceptă alezajul, cursa și distanța de instalare personalizate.

Care este MOQ-ul și timpul de livrare?

MOQ este de 50 de unități per model. Timpul de livrare în vrac este de 25-35 de zile după depunerea și aprobarea tragerii, în funcție de complexitatea modelului și de cantitatea comenzii.

Cum solicit o cotație?

Trimiteți modelul și tonajul dvs. de stivuitor, cursa necesară, dimensiunea portului, cantitatea și portul de destinație. Raydafon va confirma modelul sau va proiecta o construcție personalizată, apoi va oferi o ofertă FOB Ningbo cu termenul de livrare și detaliile de ambalare.

Sunteți gata să cumpărați cilindri de ridicare pentru stivuitor personalizat?

Trimiteți modelul și tonajul dvs. de stivuitor, cursa necesară, dimensiunea portului și cantitatea de comandă. Raydafon va confirma modelul standard sau va proiecta o construcție personalizată, apoi va oferi o ofertă FOB Ningbo cu termenul de livrare și detaliile de ambalare.
