Angrenaje conice din plastic

Raydafon produce roți dințate conice din plastic în Ningbo, China, turnate în POM și nailon pentru antrenări în unghi drept. Raporturile standard sunt 1:1, 2:1, 3:1, 4:1 și 5:1; module de pas de la M0,25 la M1; număr de dinți de la 10 la 60; diametre ale alezajului 3,0 până la 10,0 mm; diametre exterioare 8,7 până la 60,4 mm; temperatura de funcționare -40 °C până la +80 °C. Numerele de piesă includ GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M5060M62 GB1M512* și GB1M512BS*. Sufixul BS indică o inserție din alamă și un șurub de fixare. Important: GB1M512* și GB1M512BS* se potrivesc numai cu angrenajul conic cu 60 de dinți și nu sunt compatibile cu alte angrenaje. Geometria dinților turnați oferă o plasă liniștită și strânsă; polimerul este auto-lubrifiant și rezistent la substanțe chimice. Modul personalizat, numărul de dinți, alezajul, butucul și calitatea materialului disponibil la desen; oferta in 24 de ore.

Roți conice din plastic — POM și nailon turnate la comandă, de la M0,25 la M1

Angrenaje de antrenare în unghi drept pentru mecanisme mici de precizie: o familie cu raport complet de la 1:1 la 5:1 cu 10 la 60 de dinți, turnate în POM sau nailon, cu inserție opțională din alamă și șurub de fixare. Suficient de silențios pentru aparatele de cafea și imprimante, suficient de ușor pentru dispozitivele alimentate cu baterie și furnizat pentru desen oriunde în lume.

  • 1:1 – 5:1Rapoarte standard
  • M0,25 – M1Modul de pas (mod)
  • 10 – 60Număr de dinți disponibil
  • -40 până la +80 °CTemperatura de functionare

Roți dințate conice din plastic pentru antrenări în unghi drept — POM și nailon turnate la comandă

Un angrenaj conic din plastic rotește o unitate cu 90 de grade folosind dinți din polimer turnați în loc de cei tăiați din metal. Această singură schimbare elimină necesitatea de lubrifiere, reduce greutatea perechii și face rețeaua vizibil mai silențioasă - motiv pentru care aranjamentul apare în aparatele de cafea, imprimante, motoare de perdele, aspiratoare robot și vehicule mici cu telecomandă. Raydafon produce această familie atât ca producător, cât și ca furnizor din propria fabrică din Ningbo, China, astfel încât nu există nicio marjă de tranzacționare între dvs. și mașina de turnat.

Personalizarea acoperă parametrii care decid de obicei dacă se potrivește un angrenaj: modul, numărul de dinți, diametrul alezajului, dimensiunile butucului și boțului, raportul și polimerul în sine. Trimiteți un desen, un eșantion de echipament sau chiar o fotografie cu dimensiuni și vă vom confirma piesa standard cea mai apropiată sau vă vom cita un instrument nou. Produsele înrudite din același atelier includ și mai largiunelte din plasticgama, celangrenaj elicoidal din plasticfamilie pentru antrenări cu arbore paralel și metalangrenaj coniclinie unde cuplul depășește ceea ce poate transporta polimerul.

Specificații ale angrenajului conic din plastic

  • Referință de dimensiune standardΦ12 mm (disponibil și în dimensiunile enumerate în tabelul de mai jos)
  • Modul de pas (mod)M0,25, cu 0,5 și 1,0 în gama standard de piese
  • Tipul materialuluiPlastic - POM, nailon (PA) sau la cererea clientului
  • Rapoarte1:1, 2:1, 3:1, 4:1, 5:1
  • Temperatura de functionare-40 °C până la +80 °C
  • Caracteristici opționaleInserție din alamă, șurub de fixare, alezaj și butuc personalizate
  • PersonalizareModul, număr de dinți, alezaj, lungime boss, lățime dinte, calitate material

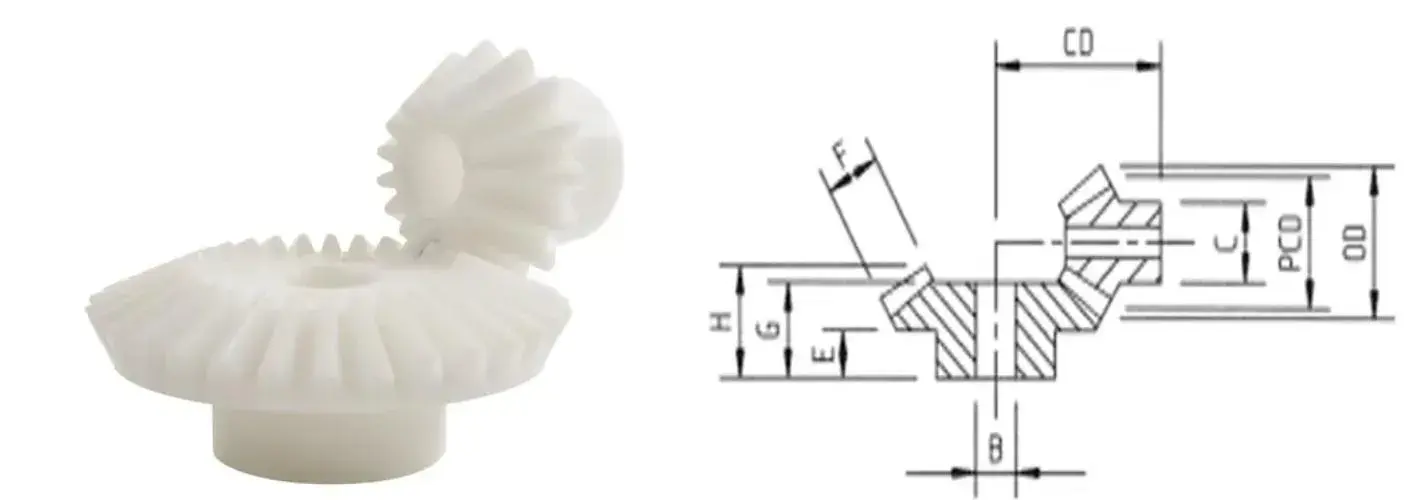

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
Geometrie de referință pentru familia de angrenaje conice din plastic — literele de dimensiuni de mai jos corespund acestui desen.
1:1Viteză egală, transfer în unghi drept
2:1Reduceți la jumătate viteza de ieșire
3:1Reducere la a treia viteză
4:1Reducere la un sfert de viteză
5:1Reducere cu viteza a cincea

Notă importantă de potrivire:perechile împerecheate raportul trebuie utilizate împreună. Roțile conice cu dinți drepti în raportul 1:1 sunt interschimbabile în raportul lor, darpiesele cu raport de 5:1 al căror număr de piesă se termină cu * (GB1M512* și GB1M512BS*) se potrivesc numai cu angrenajul conic cu 60 de dinți — geometria lor nu este compatibilă cu niciun alt angrenaj.Vă rugăm să confirmați numărul piesei de împerechere înainte de a comanda.

Dimensiuni, număr de dinți și raporturi

Toate dimensiunile în mm. Utilizați literele B, CD, C, E, F, G și H împreună cu desenul de referință de mai sus pentru a verifica potrivirea față de propriul aspect.

Derulați tabelul în lateral pentru a citi fiecare coloană. Coloana din dreapta arată inserția din alamă și versiunea șurubului de fixare pentru fiecare piesă.

Partea nr. Pas
(mod)
nr de
dintii
Toate dimensiunile în mm Inserție din alamă
& șurub de fixare
Diametru exterior. Diametru pas. Diametrul alezajului. B CD Diametru butuc. C Lungimea șefului E Latimea dintelui F Lungimea G Lungimea H
Raport 1:1
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
Raport 2:1
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
Raport 3:1
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
Raport 4:1
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
Raport 5:1
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

Citind tabelul:piesele cu sufixul BS poartă o inserție de alamă și șurub de fixare pentru fixarea pozitivă a arborelui. Literele B, CD, C, E, F, G și H urmează desenul de referință din secțiunea de specificații de mai sus. O liniuță într-o coloană de lungime înseamnă că dimensiunea nu este aplicabilă acelei părți. Nu sunteți sigur care pereche se potrivește cu aspectul dvs.? Trimiteți desenul sau dimensiunile arborelui și îl vom potrivi.

Detaliu produs

Fotografii ale angrenajelor noastre conice din plastic turnat — formă de dinte, butuc și opțiunea de inserție din alamă.

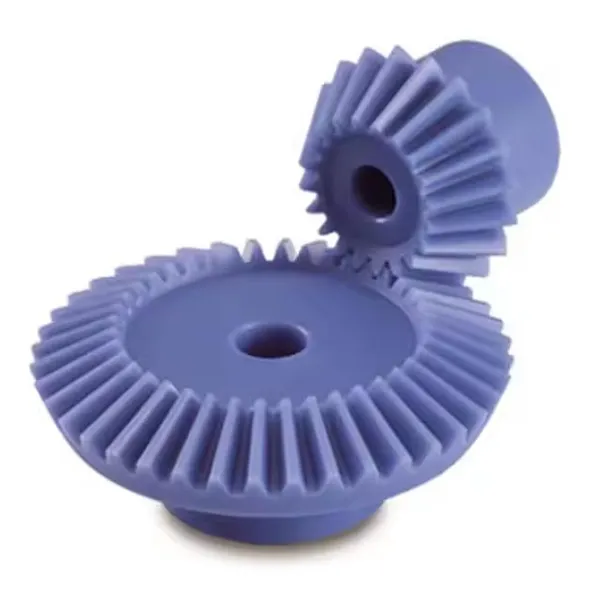

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
Roți dințate conice din plastic turnat - forma dinților și detaliile butucului pe toată gama de raporturi.

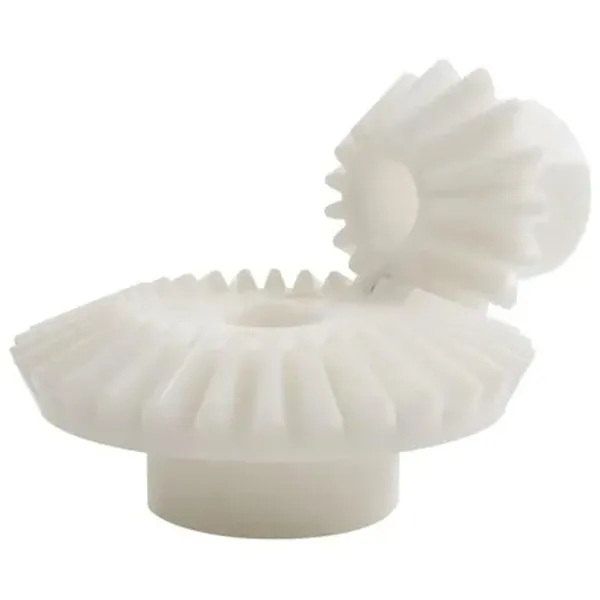

Plastic bevel gear pair in POM moulded for a right-angle drive
Pereche de angrenaje conice POM pentru o antrenare în unghi drept.

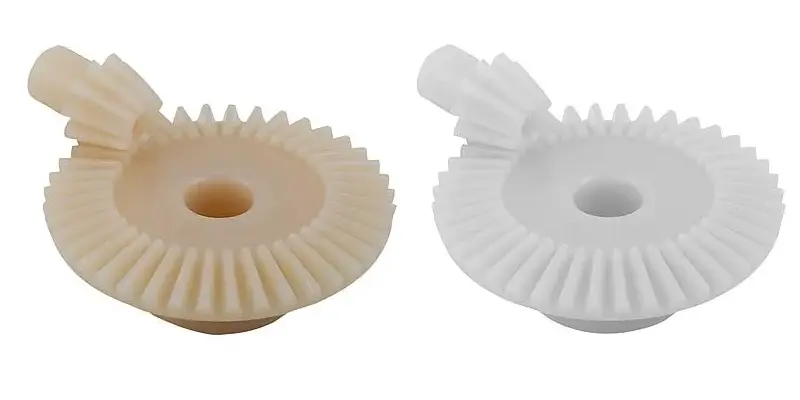

Plastic bevel gear set assembled and checked before packing
Seturile de unelte împerecheate au fost verificate pentru ochiuri și joc înainte de ambalare.

Avantaje cheie

  • Polimeri curați, rezistenți la uzurăPOM și nailonul rezistă la umezeală și la o gamă largă de substanțe chimice, astfel încât angrenajul continuă să funcționeze în medii umede, spălate sau ușor corozive, unde un angrenaj metalic placat s-ar coroda în cele din urmă. Fără vopsire, placare și fără peliculă de ulei de întreținut.
  • Dinți modelați cu precizieForma dintelui provine mai degrabă din cavitatea matriței decât de un tăietor, astfel încât angajarea rămâne strânsă și constantă pe tot lotul. Rezultatul este o rotație constantă și silențioasă - proprietatea care contează cel mai mult în dispozitivele sensibile la zgomot, cum ar fi aparatele de cafea și imprimantele.
  • O fracțiune din greutatea metaluluiMasa redusă reduce sarcina pe arbori și rulmenți, reduce inerția pe care motorul trebuie să o conducă și prelungește durata de viață a bateriei în produsele portabile și alimentate cu baterie.
  • Unitate în unghi drept într-un plic compactGeometria teșită transferă puterea la 90 de grade fără a avea nevoie de o carcasă separată a cutiei de viteze, care menține mecanismele mici scurte și ușor de asamblat.
  • Personalizat după desenul dvsModulul, numărul de dinți, diametrul alezajului, dimensiunile butucului și boțului, raportul și gradul de polimer pot fi produse la cerere. Dacă o piesă standard din tabel se potrivește, vom spune așa și vă vom economisi costul sculei.
  • Preț și control direct din fabricăTurnarea, inspecția și ambalarea au loc în interior, astfel încât nu există o marjă intermediară, iar calitatea este verificată de aceeași echipă care a realizat piesa.

Aplicații

Combinația dintre greutatea ușoară, funcționarea silențioasă și rezistența la coroziune face ca angrenajele conice din plastic să fie potrivite pentru antrenările mici în unghi drept din mai multe familii de produse.

Dispozitive inteligente de acasă

Mașinile inteligente cu perdele se deschid și se închid în liniște, fără a deranja camera, în timp ce aspiratoarele robot folosesc aceeași acționare în unghi drept pentru a urca și a se întoarce cu consum redus de putere și durată lungă de viață.

Echipamente de birou

Imprimantele se bazează pe o formă consistentă a dinților pentru alimentarea lină a hârtiei și zgomot redus de funcționare, iar tocătoarele folosesc rezistența chimică și rezistența la uzură pentru a face față încărcărilor continue de hârtie fără defecțiuni premature.

Jucării și produse de larg consum

Vehiculele cu telecomandă beneficiază de greutatea redusă, care îmbunătățește durata de viață a bateriei, în timp ce polimerul tolerează căderile și impacturile. Sunt disponibile materiale adecvate pentru produsele pentru copii.

Aparate de cafea si aparate mici

Acționările în unghi drept din aparatele închise funcționează fără contaminarea cu grăsime a pieselor din jur, iar plasa turnată menține zgomotul de funcționare scăzut în mediile casnice.

Instrumentatie si dispozitive de actionare mici

Transferuri compacte la 90 de grade în mecanismele de măsurare și poziționare, unde inerția redusă și piesele nemagnetice, care nu ruginesc reprezintă un avantaj.

Mașini personalizate

Orice unitate de transmisie în unghi drept mic în care altfel ați avea nevoie de o pereche de teșituri metalice, o carcasă separată și un punct de lubrifiere. Trimiteți desenul și taxa și vă vom sfătui cu privire la material și raport.

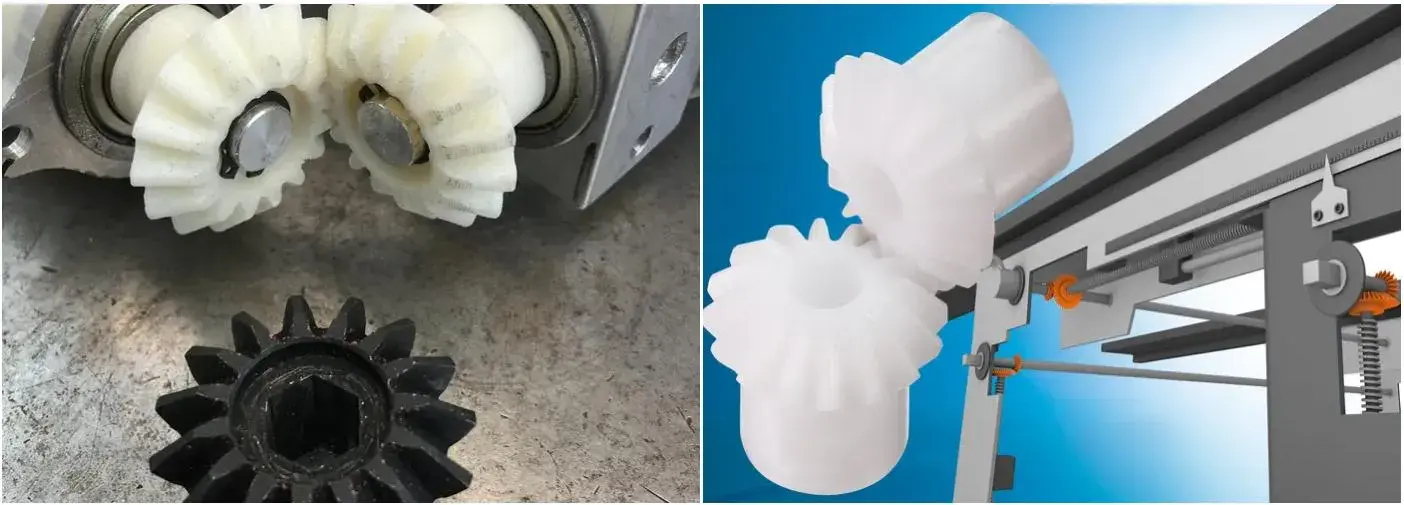

Plastic bevel gears used in smart home, office equipment and toy applications
Roți dințate conice din plastic în funcțiune în aplicații pentru casă inteligentă, echipamente de birou și produse de larg consum.

Întrebări frecvente ale cumpărătorilor

  • Puteți produce un angrenaj conic din plastic după desenul meu sau dintr-un eșantion?Da. Trimiteți un desen cotat sau eșantionul de angrenaj cu modul, numărul de dinți, raportul, alezajul și preferința de material. Confirmăm dacă o piesă standard existentă din tabelul de mai sus se potrivește sau cotăm o matriță nouă și putem furniza mai întâi un prototip prelucrat dacă doriți să validați geometria înainte de prelucrare.
  • Ce material ar trebui să aleg, POM sau nailon?POM este alegerea obișnuită pentru perechile teșite de precizie, deoarece este rigid, frecare scăzută și stabil dimensional în condiții de umiditate, ceea ce menține distanța dintre centru și jocul previzibil. Nailonul este mai dur și mai bun la absorbția impactului, dar absoarbe umezeala și se mișcă ușor în dimensiune. Spuneți-ne sarcina, viteza și mediul și vă vom recomanda unul.
  • Angrenajele sunt furnizate ca o pereche potrivită?O pereche teșită funcționează corect numai cu angrenajul de împerechere pentru care a fost proiectat. Piesele marcate cu un asterisc (GB1M512* și GB1M512BS*) se potrivesc numai cu angrenajul cu 60 de dinți și nu sunt compatibile cu alte trepte. Pentru fiecare alt număr de piesă, confirmați cu noi piesa de împerechere înainte de a comanda și vom verifica perechea.
  • Ce înseamnă sufixul BS pe numărul piesei?BS indică o inserție din alamă și un șurub de fixare, care oferă o fixare mecanică pozitivă la arbore în loc să se bazeze pe un orificiu turnat simplu. Este alegerea obișnuită în cazul în care angrenajul preia sarcina inversă sau unde potrivirea arborelui nu trebuie să alunece.
  • Care este temperatura de lucru și puteți furniza material la temperatură mai mare?Intervalul standard este de la -40 °C la +80 °C. Pentru echipamentele care funcționează mai cald, pot fi cotate materiale precum PEEK sau PPS; spuneți-ne temperatura de funcționare continuă și vă vom confirma de ce are nevoie aplicația.
  • Care sunt termenele dvs. de livrare și termenii de comandă?Trimiteți numărul piesei sau desenul cu cantitatea necesară. Răspundem cu prețul, cerințele de scule, dacă există, și termenul de livrare - de obicei în 24 de ore. Piesele standard sunt livrate din stocul de producție; unelte noi urmează desenul confirmat.

Produse înrudite și lecturi suplimentare

Solicitați o ofertă de angrenaj conic din plastic

Trimiteți numărul piesei din tabelul de mai sus sau propriul desen - modul, raport, număr de dinți, alezaj și cantitate. Confirmăm montarea cu echipamentul de împerechere, sfătuim cu privire la material și răspundem cu prețul și termenul de livrare în 24 de ore.

Trimiteți întrebarea acum

* Raporturile trebuie comandate ca perechi potrivite. Dimensiunile urmează desenul de referință din secțiunea specificații; vă rugăm să confirmați desenul final față de ansamblul dumneavoastră înainte de a comanda. Versiunile de inserție din alamă și șuruburi de fixare sunt identificate prin sufixul BS.
