Care sunt cele trei etape cheie de transmisie ale cutiei de viteze pentru turbine eoliene?

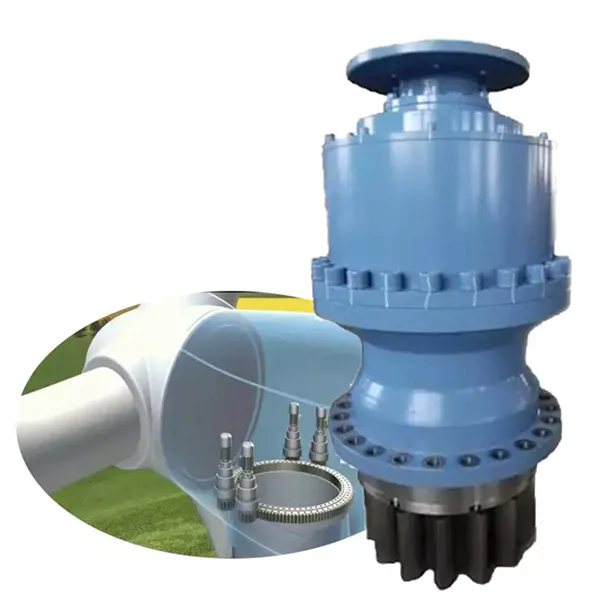

Cutii de viteze pentru turbine eolieneconvertiți rotația de viteză mică a rotorului în intrarea generatorului de mare viteză. O defecțiune poate duce la costuri semnificative ale perioadei de nefuncționare. Înțelegerea acestor componente complexe nu este doar o curbă de învățare tehnică; este esențial pentru maximizarea rentabilității investițiilor pentru fermele eoliene. Ca OEM lider,Raydafonproiectează fiecare subcomponentă a cutiei de viteze pentru a îndeplini cele mai înalte standarde de durabilitate, precizie și eficiență. Un moderncutie de viteze a turbinei eolieneintegrează trei etape cheie de transmisie într-un singur sistem. Funcțiile și componentele cheie ale acestora sunt enumerate mai jos.

1. Etapa angrenajului planetar

Funcţie:

Gestionează cuplul mare de intrare (până la 6 MN·m) de la arborele rotorului la viteze de 6-20 RPM.

Componente cheie:

Angrenajul solar: transmite cuplul angrenajului solar de la trei până la cinci angrenaje planetare.

Planet Gears: Rotiți-vă în jurul angrenajului solar montat pe purtătorul de planete.

Angrenaj inel: un angrenaj extern fix cu dinți interni.

Planet Carrier: Conectează angrenajele planetare la arborele intermediar.

2. Etapa intermediară a arborelui paralel

Funcție: folosește roți dințate elicoidale pentru a crește viteza de 10-15 ori. Componente cheie:

Pinion de intrare: Acționat de suportul angrenajului planetar.

Treapta intermediară: Transmite mișcarea către treapta de mare viteză.

Arbore: oțel aliat de înaltă rezistență, design rezistent la oboseală.

Rulmenți: Rulmenți de precizie cu contact unghiular.

3. Etapa de mare viteză

Funcție: Mărește viteza finală a generatorului la 1.500-1.800 RPM.

Componente cheie:

Pinion de ieșire: se conectează la cuplarea generatorului.

Sistem de lubrifiere: ungere cu jet și stropire.

Circuit de răcire: schimbător de căldură ulei-aer.

Cutie de viteze pentru turbina eolianaSisteme de sprijin critice:
