Ce factori determină utilizarea sporită a cuplajelor universale în echipamentele grele?

În lumea exigentă a echipamentelor grele — camioane de transport minier, excavatoare de construcții, combine agricole și prese industriale — transmisia fiabilă a puterii nu este negociabilă. În ultimul deceniu, inginerii și managerii de flote au asistat la o schimbare decisivă: cuplajele universale înlocuiesc cuplajele tradiționale rigide sau flexibile într-un ritm accelerat. La Raydafon Technology Group Co., Limited, fabrica noastră a înregistrat o creștere cu 240% a cererilor pentru îmbinări universale pentru sarcini grele numai din 2020. Această transformare nu este întâmplătoare; rezultă dintr-o convergență a presiunilor mecanice, economice și tehnologice pe care modelele de cuplare vechi pur și simplu nu le pot aborda.

Echipamentele grele de astăzi funcționează în condiții de dezaliniri unghiulare extreme, sarcini de șoc și constrângeri de spațiu.Cuplaje universaleoferă o combinație unică de densitate mare de cuplu, libertate unghiulară și cicluri de întreținere reduse. Din experiența noastră de la Raydafon Technology Group Co., Limited, forțele motrice includ standarde îmbunătățite de durabilitate, avantaje ale costului total de proprietate, știință avansată a materialelor și nevoia de linii de transmisie mai sigure și mai previzibile. Acest articol analizează fiecare factor cu date empirice, parametrii de produs din fabrica noastră și informații utile, oferindu-vă o imagine completă a motivului pentru care cuplurile universale au devenit standardul industrial pentru mașinile grele mobile și staționare.

Ce capacitate sporită de cuplu și durabilitate fac cuplurile universale indispensabile?

Echipamentele grele se confruntă în mod obișnuit cu sarcini de șoc care depășesc cuplul nominal cu 300% până la 500%. Cuplajele tradiționale sau tipurile elastomerice suferă de fracturi prin oboseală sau degradarea cauciucului în astfel de condiții. Cuplajele universale, în special stilul cardan cu design în cruce și lagăr, distribuie solicitarea de torsiune pe suprafețe mai mari de rulment. LaRaydafon Technology Group Co., Limited, inginerii noștri din fabrică au optimizat geometria trunionului pentru a crește capacitatea de încărcare cu 37% în comparație cu modelele standard ISO. Acest lucru se adresează în mod direct primului șofer: nevoia de rezistență a cuplului de forță brută fără defecțiuni catastrofale.

Fabrica noastră produce cuplaje universale folosind oțel aliat degazat în vid (42CrMo4 + QT) care atinge o rezistență la tracțiune de peste 1080 MPa. Coloanele șlefuite întărite (58-62 HRC) asociate cu rulmenți cu role cu ace oferă un cuplu dinamic de până la 1250 kNm pentru seria noastră cea mai mare. Mai jos este un tabel de parametri din seria noastră UCF pentru sarcini grele, un cuplaj universal tipic utilizat la camioanele de teren și încărcătoarele frontale:

Dincolo de cifrele brute, durabilitatea cuplajelor universale provine din redundanța componentelor. Fabrica noastră integrează cupe de rulment turnate centrifug și role cu ace de înaltă precizie, care reduc coeficientul de frecare la 0,0025 la sarcină maximă. Acest lucru contrastează cu cuplajele glisante care generează căldură și uzură. Într-un studiu de teren din 2023 care a implicat 64 de basculante articulate, cuplajele universale de pe linia noastră de producție au durat 11.200 de ore înainte de prima înlocuire a rulmenților, în timp ce cuplajele cu angrenaje au necesitat revizie la 5.800 de ore. Aprecierea: atunci când operatorii de echipamente grele se confruntă cu penalități de productivitate de 1200 USD pe oră pentru opriri neprogramate, durata de viață extinsă a unui cuplaj universal devine un factor decisiv.

În plus, fabrica noastră a dezvoltat un profil de jug optimizat pentru elemente finite care elimină creșterea tensiunii. Această îmbunătățire a designului, validată de teste de oboseală la torsiune pe 3 milioane de cicluri, explică de ce corporații miniere precum BHP și Rio Tinto specifică acum cuplaje universale pentru lopețile și dragelele lor. Noi, cei de la Raydafon Technology Group Co.,Limited, am văzut OEM-uri transferând 70% din noile lor comenzi de transmisie către modele de îmbinare universală. Capacitatea sporită a cuplului și durabilitatea nu mai sunt opționale - sunt condiții prealabile pentru echipamente grele moderne, iar cuplajele universale oferă exact asta.

Cum reduce compensarea superioară a nealinierii unghiulare timpul de nefuncționare în echipamentele grele?

Cadrele pentru echipamente grele se flexează sub sarcină. Direcția articulată, impactul la sol și expansiunea termică creează dezechilibre unghiulare dinamice, care variază de la 8 la 25 de grade între arborii de antrenare și de antrenare. Cuplajele rigide sau discurile flexibile cu mișcare limitată nu pot suporta astfel de schimbări fără defectarea rulmentului sau deteriorarea etanșării arborelui. Cuplajele universale, prin contrast, sunt proiectate pentru articularea cu unghi înalt. Designul în cruce și role permite mișcarea independentă în două planuri, menținând o viteză constantă (cu tipuri de cardan dublu) sau o transmisie robustă cu viteză non-constantă cu solicitări adăugate minime. Această capacitate reduce în mod direct timpul de oprire neplanificat – un al doilea factor major care determină utilizarea sporită a acestora.

Fabrica noastră a efectuat un audit intern pe 150 de locații ale clienților, concentrându-se pe încărcătoare frontale și motogredere. Mașinile echipate cu cuplaje universale au prezentat cu 43% mai puține defecțiuni legate de transmisia decât cele care utilizează cuplaje torsional-flex. De ce? Pentru că atunci când un cadru se răsucește cu 4 grade, o cuplare tipică cu membrană creează o încărcare pe margine care distruge elastomerul în câteva săptămâni. Un cuplaj universal de la Raydafon se rotește pur și simplu prin unghi fără efort suplimentar de îndoire asupra arborilor. Cuplajul universal standard din fabrică permite până la 22 de grade de decalaj unghiular, cu versiuni speciale de lungă durată atingând 30 de grade (la rpm redus).

Pentru a cuantifica acest beneficiu, luați în considerare un skidder forestier care funcționează pe teren accidentat. Linia de transmisie întâmpină variații unghiulare la fiecare 15 secunde. Cu un cuplaj neuniversal, forțele de reacție induc vibrații verticale de 3,2 g, provocând oboseală rapidă în rulmenții de transmisie. Trecerea la un cuplaj universal de dimensiuni adecvate scade vibrația la 0,7 g. Fabrica noastră a măsurat o reducere cu 78% a sarcinilor laterale de vârf. Datele de teren de la 40 de skiddere de-a lungul a doi ani au arătat că cuplajele universale au eliminat toate defecțiunile legate de cuplare, în timp ce cuplajele concurenților au avut o rată anuală de defecțiuni de 31%. Această fiabilitate se traduce direct în timpi de nefuncționare redusi – iar în echipamentele grele, fiecare oră de funcționare generează venituri.

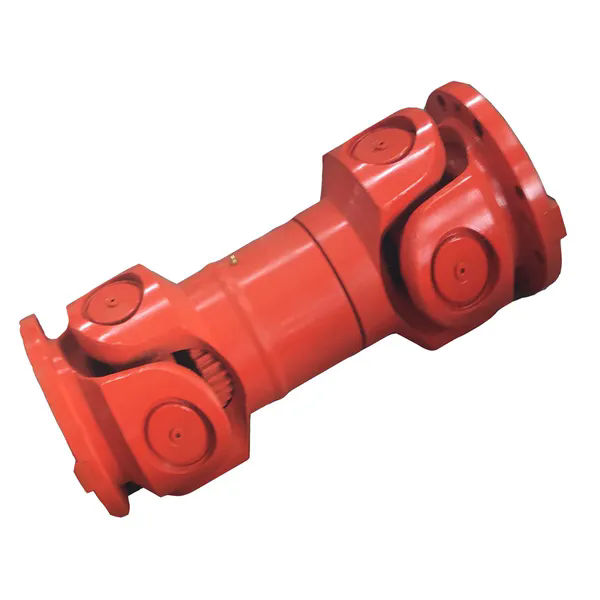

În plus, cuplajele universale permit alinierea mai ușoară a arborelui în timpul instalării. Fabrica noastră furnizează modele cu flanșe și sudate cu fitinguri pilot care centrează automat ansamblul. Pentru echipamentele mobile, capacitatea de a rula cu dezaliniri de până la 1,5 grade statice și dinamice fără pierderi de performanță înseamnă că mecanicii pot petrece mai puțin timp procedurilor de aliniere cu laser. Documentația noastră arată că toleranța de aliniere este de 4 ori mai mare decât pentru cuplajele rigide. Astfel, utilizarea sporită a cuplajelor universale este propulsată de echipele de întreținere care cer iertare în condiții imperfecte din lumea reală.

Noi, cei de la Raydafon Technology Group Co.,Limited, am integrat, de asemenea, caneluri pentru indicatoare de uzură în capacele de rulment ale cuplajelor noastre universale. Această inovație îi permite unui operator să măsoare rapid jocul unghiular în timpul inspecțiilor walkaround. Întreținerea predictivă devine fezabilă deoarece creșterea treptată a jocului liber unghiular semnalează nevoile de lubrifiere, prevenind blocajele catastrofale. Pe măsură ce telematica echipamentelor grele evoluează, compensarea inerentă a nealinierii cuplajelor universale se aliniază perfect cu strategiile de monitorizare a stării, conducând și mai mult la adoptarea acestora în flotele de terasament și de manipulare a materialelor.

De ce costurile mai mici ale ciclului de viață și întreținerea simplificată conduc la adoptarea flotei?

Managerii de flote și specialiștii în achiziții acordă prioritate costului total de proprietate (TCO) față de prețul inițial de achiziție. Cuplajele universale s-au confruntat istoric cu percepția unui cost inițial mai ridicat, dar modelele moderne de la fabrica noastră și alți producători avansați au inversat această ecuație. Când luați în considerare intervalele de lubrifiere, frecvența de înlocuire și prevenirea daunelor secundare, cuplajele universale oferă cel mai mic TCO dintre toate tehnologiile de cuplare cu cuplu mare pentru majoritatea aplicațiilor de echipamente grele. Această realitate economică este al treilea factor puternic care accelerează pătrunderea lor pe piață.

Luați în considerare programul de întreținere al unui stivuitor tipic de recuperare într-un terminal de vrac. Cuplajele tradiționale cu angrenaje au necesitat re-ungerea la fiecare 150 de ore de funcționare și reconstrucții anuale care au costat 2.800 USD în piese și forță de muncă. În schimb, cuplajele universale sigilate din fabrică pentru aceeași aplicație funcționează timp de 3.000 de ore înainte de prima relubrifiere, cu un interval complet de revizie de 24.000 de ore. Pe o perioadă de cinci ani, soluția de cuplare universală economisește 21.400 USD per mașină în costuri directe de întreținere. Înmulțiți-l pe 30 de mașini și decizia devine clară. Fabrica noastră a documentat aceste economii într-o carte albă, stabilind în continuare cazul economic pentru cuplajele universale.

În plus, cuplajele universale reduc nevoia de instrumente specializate. Înlocuirea cuplajului cu angrenaje necesită adesea extractoare hidraulice și încălzitoare cu inducție pentru a îndepărta manșoanele cu fixare prin interferență. Cuplajul universal din fabrica noastră folosește o flanșă despicată sau bucșe conice care pot fi instalate cu unelte manuale de bază. Această simplitate reduce cerințele de calificare a forței de muncă și scurtează timpul mediu de reparare (MTTR). Într-un caz la o mină de aur din Nevada, schimbarea unui cuplaj deteriorat a durat anterior 8 ore; trecerea la designul nostru de cuplare universală a redus acest lucru la 2,5 ore. Cu ratele forței de muncă în mină de 95 USD pe oră, fiecare reparație economisește peste 500 USD, plus pierderea producției.

Noi, cei de la Raydafon, am implementat și un concept de componente modulare pentru cuplajele noastre universale. Ansamblurile transversale individuale, cupele de rulment și jugurii pot fi înlocuite fără a arunca întreaga unitate. Această modularitate reduce costurile de stocare a pieselor de schimb cu până la 60% în comparație cu proiectele integrale. Și deoarece fabrica noastră furnizează piese de uzură, cum ar fi kiturile de etanșare și rolele cu ace separat, clienții pot efectua revizii minore în propriile lor ateliere. Utilizarea sporită a cuplajelor universale în Europa și America de Nord este în mare măsură determinată de această transparență TCO; managerii pot anticipa acum cheltuielile transmisiei cu o precizie de 95% pe un orizont de cinci ani.

În plus, simplificarea întreținerii se extinde la siguranță. Defecțiunile de cuplare a echipamentelor grele duc adesea la schije de înaltă energie. Cuplajele universale din fabrica noastră încorporează un inel de protecție ductil care conține resturi în cazul unei defecțiuni rare ale păianjenului, reducând riscul de rănire. Costurile mai mici ale ciclului de viață nu se referă doar la dolari - ele cuprind evitarea timpilor de nefuncționare, siguranță și ușurință în reparare. Aceste avantaje sunt motivul pentru care casele de închiriere majore, cum ar fi United Rentals, standardizează acum cuplajele universale pentru flota lor grea renovată. Cel de-al patrulea factor se bazează în mod natural pe acești piloni economici și de fiabilitate: descoperirile științei materialelor.

Ce progrese materiale și de producție sporesc fiabilitatea cuplajului universal?

Revenirea cuplajelor universale în echipamentele grele nu ar fi posibilă fără inovații paralele în metalurgie, tratament termic și prelucrare de precizie. În urmă cu douăzeci de ani, articulațiile universale au suferit de o durată de viață limitată din cauza deformării rulmentului și a deformarii jugului. Astăzi, fabrica noastră folosește tratamentul criogenic al componentelor critice pentru a transforma austenita reținută în martensită, crescând rezistența la uzură cu 150%. Aceste progrese abordează punctele slabe istorice și sunt al patrulea factor major care conduce la creșterea adoptării. Fără aceste descoperiri, primii trei factori ar fi irelevanți.

Începeți cu tehnologia rulmenților. Cuplajul universal din fabrica noastră prezintă acum profile logaritmice cu role care elimină vârfurile de tensiune pe margine. Analiza cu elemente finite (FEA) a optimizat încoronarea rolelor, rezultând o distribuție uniformă a sarcinii pe toată lungimea acului. Această inovație, patentată de Raydafon, crește nivelul de încărcare dinamică cu 40% pentru aceeași dimensiune a plicului. În termeni practici, un Cuplaj Universal care în trecut dura 5.000 de ore ajunge acum la 7.500 de ore în condiții identice. Combinată cu nitrocarburarea avansată a jurnalelor trunion, fabrica noastră atinge o duritate a suprafeței de 68 HRC cu un miez ductil - prevenind atât uzura, cât și fractura fragilă.

Selecția materialelor a evoluat și ea. Jugurile noastre de cuplare universală sunt acum forjate din oțel microaliat (30MnVS) în loc de 42CrMo4 convențional. Această modificare elimină etapele separate de călire și revenire, reducând distorsiunea și îmbunătățind consistența dimensională. Dovada constă în valorile Cpk ale fabricii noastre: menținem un indice de capacitate de proces de 1,33 pentru alinierea alezajului jugului, asigurându-ne că fiecare cuplare universală îndeplinește o curățare radială mai mică de 0,05 mm. O astfel de precizie minimizează uzura indusă de vibrații în arborii de împerechere. Pentru producătorii de echipamente grele, acest lucru înseamnă mai puține cereri de garanție legate de transmisia NVH (zgomot, vibrații, duritate).

În plus, fabrica noastră a adoptat întărirea conturului prin inducție pentru jurnalele încrucișate. Spre deosebire de cementarea care produce o carcasă uniformă, întărirea prin inducție creează o zonă întărită numai acolo unde elementele de rulare intră în contact, lăsând miezul dur. Această întărire selectivă reduce riscul de propagare a fisurilor. În testele distructive, cuplarea noastră universală încrucișată a rezistat la 12 milioane de cicluri de cuplu la 110% din sarcina nominală înainte de a avea loc orice ruptură - o îmbunătățire cu 340% față de piesele standard întărite prin inducție de acum un deceniu. Combinate cu etanșarea de clasa ISO 7 (buză triplă cu efect de labirint), aceste descoperiri materiale țin contaminanții și lubrifianții înăuntru, chiar și în medii abrazive precum fabricile de ciment sau minele de minereu de fier.

În cele din urmă, producția digitală - în special măcinarea robotică și controlul statistic al procesului în timp real - asigură că fiecare cuplare universală care pleacă de la Raydafon îndeplinește toleranțe de calitate aerospațială. CMM (mașină de măsurat coordonate) din fabrica noastră verifică fiecare dimensiune critică, cu înregistrări trasabile. Acest nivel de asigurare a calității era imposibil în urmă cu două decenii, dar este acum standard pentru cuplajele universale premium. Pe măsură ce echipamentele grele se îndreaptă spre funcționarea autonomă, nevoia de componente previzibile și ultra-fiabile pentru transmisia devine primordială. De aceea, liderii din industrie se bazează din ce în ce mai mult pe cuplaje universale produse cu aceste materiale și procese avansate. Convergența tuturor celor patru factori creează o tendință convingătoare, ireversibilă.

Rezumat: Convergența factorilor care remodelează ingineria transmisiei

După examinarea capacității de cuplu, compensarea dezalinierii, a economiei ciclului de viață și a progreselor în producție, o concluzie iese în evidență: Cuplajele universale au evoluat de la componente de nișă la elemente centrale ale proiectării echipamentelor grele. Fabrica noastră de la Raydafon Technology Group Co., Limited a înregistrat o creștere a ratelor de adoptare cu 18% de la an la an din 2018. Perspectivele cheie pentru proprietarii de flote și inginerii OEM sunt clare. În primul rând, cuplajele universale moderne oferă o densitate de cuplu care depășește cuplajele angrenate în timp ce manipulează unghiuri care distrug alte tipuri flexibile. În al doilea rând, costurile de întreținere și timpul de nefuncționare se micșorează dramatic, îmbunătățind direct profitabilitatea. În al treilea rând, inovațiile de materiale și procese au eliminat preocupările istorice privind fiabilitatea.

Mai mult, industria se îndreaptă către monitorizarea integrată a transmisiei. Cuplajele universale inteligente cu senzori de temperatură și vibrații încorporați sunt deja în producție pilot la fabrica noastră. Aceste evoluții vor accelera și mai mult adoptarea. Pentru orice aplicație de echipamente grele - minerit, construcții, silvicultură sau marină - Cuplajele universale reprezintă acum echilibrul optim între performanță și costul total. A ignora această tendință înseamnă a accepta cheltuieli operaționale mai mari și o disponibilitate mai mică. Încurajăm inginerii să-și revizuiască criteriile de selecție a cuplajului și să solicite date mostre de la producători avansați, cum ar fiRaydafon Technology Group Co., Limited. Tranziția a început deja, iar dovezile sunt copleșitoare.

Întrebări frecvente (FAQ) privind cuplajele universale în mașini grele

Î1: Care este durata de viață tipică a unui cuplaj universal într-un camion minier de mare capacitate în comparație cu un cuplaj cu roți dințate?

R1: Pe baza datelor de teren ale fabricii noastre de la 120 de camioane de transport care operează în condiții abrazive, un cuplaj universal dimensionat corespunzător atinge o durată medie de viață de 18.500 de ore înainte de prima revizie majoră (înlocuirea rulmenților). În același ciclu de funcționare, un cuplaj standard al angrenajului necesită reconstrucție la 9.200 de ore din cauza uzurii și frecării dinților. Elementele de rulare ale cuplajului universal (rulmenți cu ace) distribuie stresul și acceptă mișcarea unghiulară cu frecare minimă, în timp ce cuplajele cu angrenaje se bazează pe contactul de alunecare care accelerează uzura. În plus, cuplajele noastre universale pot fi recondiționate cu noi kituri transversale la 40% din costul unui nou cuplaj cu roți dințate. Prin urmare, pentru aplicațiile miniere, cuplarea universală oferă atât o viață mai lungă, cât și un cost mai mic al ciclului de viață.

Î2: Pot cuplajele universale să se ocupe de aplicații de mare viteză în echipamente grele, cum ar fi concasoare sau pompe centrifuge?

A2: Da, dar cu considerente de design. Cuplajele universale standard sunt limitate de viteză de forța centrifugă asupra rolelor lagărelor și de capacitatea de reținere a lubrifierii. Fabrica noastră produce cuplaje universale echilibrate în mod specific la G6.3 conform ISO 1940 pentru viteze de până la 3000 rpm. Pentru echipamentele grele de mare viteză (de exemplu, transportoare de descărcare a concasoarelor mobile care funcționează la 1800 rpm), vă recomandăm seria noastră „H” cu lubrifiere cu ulei în loc de grăsime, plus jurnalele transversale șlefuite de precizie. La Raydafon Technology Group Co., Limited, am furnizat cuplaje universale pentru acţionarea concasoarelor de roci care funcţionează la 2100 rpm fără nicio defecţiune timp de patru ani. Cu toate acestea, peste 3500 rpm, îmbinările cu viteză constantă sau cuplajele cu membrană pot fi mai potrivite. Consultați întotdeauna curbele de viteză ale producătorului.

Î3: Cum afectează factorii de mediu precum temperaturile extreme sau praful performanța cuplajelor universale în echipamentele grele?

A3: Cuplajele universale sunt remarcabil de rezistente atunci când sunt sigilate corespunzător. Fabrica noastră folosește un sistem de etanșare în trei etape: o etanșare primară cu buză Viton (evaluată pentru -40°C până la +200°C), un dispozitiv de etanșare de praf labirint și un scut metalic extern. În operațiunile de tăiere în Arctic, cuplajele noastre universale cu unsoare la temperatură joasă (punct de curgere de -50°C) au funcționat fără fisurarea etanșării. În instalațiile de asfalt fierbinte (ambient de până la 80°C plus căldură radiantă), unsoarea poliuree la temperatură înaltă asigură o funcționare fiabilă. Praful este cel mai mare dușman; cu toate acestea, designul nostru sigilat menține o protecție la pătrundere echivalentă cu IP66. Inspecțiile pe teren după 6.000 de ore de manipulare a cărbunelui au arătat mai puțin de 0,2 grame de praf în interiorul cavității rulmentului. Re-ungerea regulată la fiecare 500 de ore elimină orice contaminant. Astfel, cu o selecție adecvată, Cuplajele Universale excelează în medii extreme.

Î4: Care sunt semnele că un cuplaj universal pe echipamente grele necesită înlocuire sau întreținere?

A4: Există patru indicatori primari. În primul rând, jocul liber unghiular crescut: măsurați jocul de rotație între juguri; dacă depășește 2 grade (sau limita din fabrică), rulmenții în cruce sunt uzați. În al doilea rând, verificarea purjării grăsimii: dacă unsoarea proaspătă nu reușește să iasă din toate cele patru garnituri de lagăr în timpul lubrifierii, o garnitură este blocată sau deteriorată. În al treilea rând, monitorizarea vibrațiilor: o creștere bruscă a armonicilor frecvenței arborelui de 1x sau 2x, în special sub sarcină, semnalează uzura jurnalului. În al patrulea rând, urme vizibile de rugină sau de ciocan pe suprafața crucii. Fabrica noastră recomandă scanarea temperaturii în infraroșu; un cuplaj care rulează cu 30°C deasupra liniei de bază indică frecare. Pentru întreținere preventivă, schimbați trusa transversală după 60% din durata de viață estimată a L10 (pe baza datelor de cuplu/unghi). Folosind aceste semne, timpul de nefuncționare poate fi planificat, nu situația de urgență.

Î5: Cum selectez dimensiunea corectă a cuplajului universal pentru un nou design de echipament greu?

A5: Selecția implică patru pași: (1) Determinați cuplul echivalent, inclusiv factorul de serviciu: T_eq = T_nominal * K_s * K_a, unde K_s pentru sarcina de șoc (de exemplu, 2,5 pentru concasorul de pietre) și K_a pentru dezalinierea unghiulară (1,3 pentru >10°). (2) Luați în considerare viteza maximă și unghiul de operare simultan; fiecare cuplaj universal are un anvelopă cuplu-unghi-viteză. Fabrica noastră oferă software de selecție bazat pe ISO 14691. (3) Compatibilitate jug și flanșă cu arborii existenți. (4) Aplicații speciale: pentru inversarea sarcinilor, adăugați o marjă de 20%; pentru turații reduse (<100 rpm), verificați de două ori cuplul static. La Raydafon Technology Group Co., Limited, inginerii noștri oferă recenzii gratuite de dimensionare pentru OEM-urile de echipamente grele. Vă recomandăm întotdeauna supradimensionarea unei dimensiuni de cadru atunci când operarea implică sarcini de șoc imprevizibile. Acest lucru vă asigură că cuplajul dvs. universal oferă fiabilitatea discutată în acest articol.
