Arborele cardanic pentru prese de balotat rotunzi Case IH

Arborele cardanic pentru presa de balotat rotunzi Case IH — acoperă RB444, RB454, RB455A, RB464, RB554 și RB564, plus variantele RB454 Silage și RB454 Rotor Cutter. Transmisii cu viteză constantă CAT4 și CAT5 cu ambreiaj cu frecare; spline de intrare 1.375-6 sau 1.375-21 in functie de tractor; necesar de putere 40–100 CP (30–75 kW). Referințe cuplului ambreiajului de la 1.000 N·m (CAT3/S4) la 1.800 N·m (CAT4/S6). Trimiteți modelul dvs. de balotat și canelul prizei de putere a tractorului - vă confirmăm categoria transmisiei, cuplul ambreiajului și lungimea arborelui și returnăm o ofertă din fabrică în 24 de ore.

Înlocuire OEM · Seria Case IH RB

Arbore cardanic pentru prese de balotat rotunzi Case IH — linii de transmisie cu viteză constantă CAT4 și CAT5, caneluri 1.375-6 / 1.375-21

Arborele cardanic al presei de balotat rotunzi se defectează în unul din două moduri: articulația universală nu poate suporta unghiul de rotire la cap, sau ambreiajul nu alunecă la cuplul potrivit și cutia de viteze preia șocul în schimb. Această pagină listează dimensiunile arborelui, puterea necesară și numerele de piese ale ambreiajului pentru Case IH RB444, RB454, RB455A, RB464, RB554 și presa de balotat RB564, astfel încât să puteți potrivi un arbore de schimb cu modelul de balotat pe care îl utilizați efectiv.

Modele de balotat acoperite

6 modele de bază RB444, RB454, RB455A, RB464, RB554, RB564 — plus variantele RB454 Siloz și RB454 Rotor Cutter.

Dimensiunile transmisiei

CAT4 / CAT5 Linie de transmisie cu viteză constantă cu ambreiaj cu frecare. Spline de intrare 1.375-6 sau 1.375-21 în funcție de tractor.

Cerința de putere

40-100 CP De la 30 kW la RB444 până la 75 kW la RB454 Rotor Cutter. Defalcare completă în tabelul de mai jos.

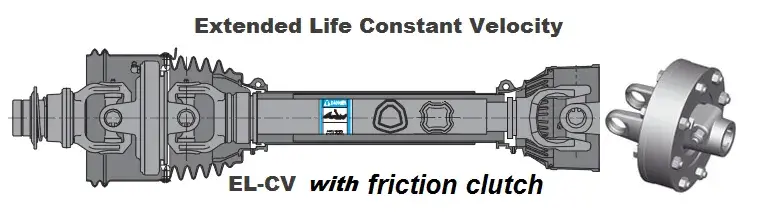

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
Ansamblu arbore cardanic — articulație cu viteză constantă, ambreiaj cu frecare și jug de intrare 1.375-6.

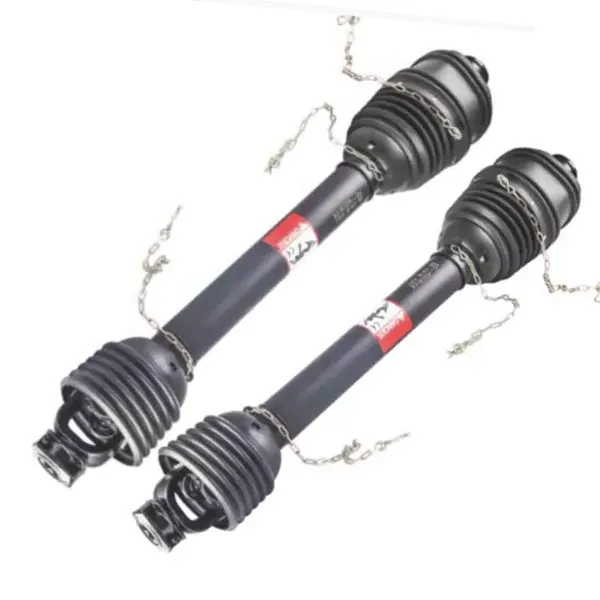

PTO shaft for Case IH round balers — clutch end and spline detail
Capătul ambreiajului și detaliu caneluri — jug cu deconectare rapidă și rulment de scut.

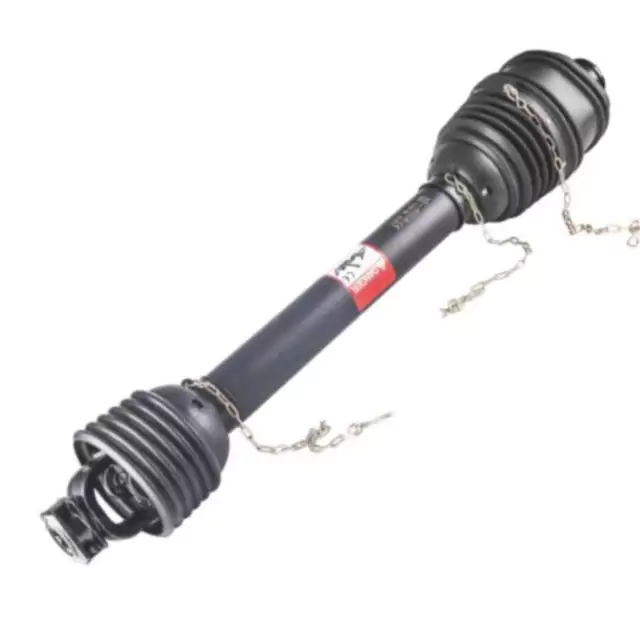

PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
Opțiuni de jug de intrare — 1.375-6 și 1.375-21 caneluri, potrivite cu priza de putere a tractorului.
PTO shaft friction clutch and shear bolt configuration for Case IH round balers
Ambreiajul de fricțiune și Configurația șurubului de forfecare — punctul de alunecare protejează cutia de viteze a presei de balotat.

Tabel cu modele — Dimensiunea arborelui PTO și puterea necesară de presa de balotat

Modele Case IH de presa de balotat rotunzi — dimensiunea arborelui și cerințele de putere PTO
Model de balotat Dimensiunea arborelui cardanic Priza de putere necesară, CP (kW)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
RB454 Siloz CAT4 65 (48)
Cutter cu rotor RB454 CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

Case IH solicită linii de transmisie cu viteză constantă CAT4 sau CAT5, în funcție de model, cu un ambreiaj cu frecare. Cutterul cu rotor RB454 este singura variantă din această gamă care necesită CAT5 cu o putere de 100 CP (75 kW) - dacă tractorul dvs. este sub această cifră, confirmați construcția presei înainte de a comanda.

Constant velocity PTO shaft part number reference for Case IH round balers
Referință PTO cu viteză constantă - numere de piese de bază de la CAT3 la CAT5, 540 și 1000 rpm.

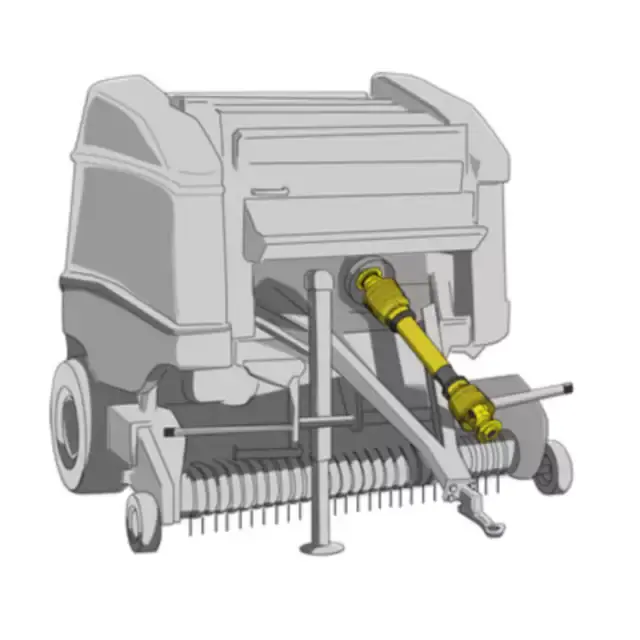

PTO shaft installed on a round baler in field operation
Instalare pe teren — unghiul arborelui și jocul scutului la intrarea presei.

PTO cu viteză constantă și numere de piese ale ambreiajului

Priza de putere cu viteză constantă — numere de piese de bază după categorie și spline tractor
CV PTO Tractor Spline Numărul piesei de bază
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
CAT4/1000 1.375-21 71R6121UCW08000
CAT5/540 1.375-6 71R8121UCW07000
CAT5/1000 1.375-21 71R8121UCW08000
Ambreiaje cu frecare FT pentru intrare 1.375-6 spline
Dimensiune universală Cuplu (N·m) Numărul piesei
CAT3 / S4 1.000 6QE344901R
CAT3 / S4 1.000 635E41203R
CAT4 / S6 1.800 663H53403R
CAT5 / S8 1.450 6LM453003R

Numerele piesei de mai sus sunt puncte de referință pentru potrivirea arborelui cu combinația de balotat și tractor. Dacă dvs Presa de balotat foloseste o jumatate de utilaj diferita sau ciotul tractorului este o canelura de 1.750-20, trimiteti modelul si vom confirmați combinația corectă. Cu cât mai largArborele cardanic pentru presa de balotat rotunziGama acoperă și alte mărci de prese de balotat.

Ce decide dacă arborele se potrivește și durează

  1. Potriviți categoria transmisiei cu modelul de balotat

    CAT4 și CAT5 nu sunt interschimbabile în acest interval. RB444, RB454 și RB455A rulează CAT4; RB464, RB554 și RB564 rulează CAT5; Cutterul cu rotor RB454 necesită și CAT5. Montarea unui arbore CAT4 la o presa de balotat care solicită ca CAT5 să lase articulația sub-evaluată la unghiul de cap, care este locul în care cele mai multe defecțiuni premature începe.

  2. Potriviți spline de intrare cu tractorul, nu cu presa de balotat

    Partea presei este fixată de utilaj, dar partea tractorului depinde de tractorul pe care îl utilizați. 1,375-6 este ciotul comun de 540 rpm; 1,375-21 este butonul de 1000 rpm; 1.750-20 apare la putere mai mare tractoare. Trimiterea modelului de tractor și a fotografiei prizei de putere este cea mai rapidă modalitate de a confirma ce jug să se potrivească. Dacă actualizați și unitatea de antrenare a instrumentului, consultațiarborele cardaniccategorie pentru întreaga gamă.

  3. Setați ambreiajul de frecare la presa de balotat, nu la tractor

    Ambreiajul de frecare este acolo pentru a aluneca înainte ca cutia de viteze a presei de balotat să preia o sarcină de șoc. Un ambreiaj setat prea sus va transmite șocul direct în cutia de viteze; setat prea jos, alunecă în timpul balotării normale. FT Tabelul de ambreiaj de mai sus oferă cuplul de referință pe dimensiunea universală — 1.000 N·m pentru CAT3/S4, 1.800 N·m pentru CAT4/S6 și 1.450 N·m pentru CAT5/S8.

  4. Verificați unghiul arborelui și jocul scutului la cap

    O articulație cu viteză constantă tolerează un unghi de rotire mai mare decât o articulație universală standard, dar scutul încă mai are nevoie de degajare la blocare completă. Dacă arborele ajunge la fund sau scutul intră în contact cu bara de remorcare la promontoriu, îmbinarea va eșua devreme, indiferent de rating. Imaginea de mai sus arată unghiul țintă la intrare presa de balotat. Pentru prese de balotat de la alți producători,Arborele cardanic pentru presa de balotat rotunzi Kronepagina listează punctele de referință echivalente.

Trimiteți modelul dvs. de balotat și tractorul PTO Spline

Spuneți-ne modelul presei de balotat (RB444 la RB564) și priza de putere a tractorului (1.375-6, 1.375-21 sau 1.750-20). Vom face confirmați categoria transmisiei, cuplul ambreiajului și lungimea arborelui și returnați o ofertă directă din fabrică - de obicei în termen de 24 de ore. Sunt disponibile lungimi personalizate și configurații de scut. Dacă instrumentul dumneavoastră folosește a cutie de viteze non-standard, thecutie de viteze agricolăintervalul poate fi de asemenea relevant.
