Arborele cardanic pentru presa de balotat rotunzi Krone
  • Arborele cardanic pentru presa de balotat rotunzi KroneArborele cardanic pentru presa de balotat rotunzi Krone
  • Arborele cardanic pentru presa de balotat rotunzi KroneArborele cardanic pentru presa de balotat rotunzi Krone

Arborele cardanic pentru presa de balotat rotunzi Krone

Acoperire arbore cardanic presa de balotat rotunzi Krone KR100/125/155/130/160, 1500/1800, 1500V/1250 MC si 1250/1550. Opțiunile de dimensiune 4 standard și dimensiunea 4 CV utilizează un arbore 1210 cu 1.375-6 caneluri. Dimensiunea 6 CV este disponibilă pentru versiunile 1500/1800 și 1250/1500 selectate; 1500V/1250 MC folosește 2380 sau 2480 CV cu 1.375-6. Opțiunile de ambreiaj includ FT34 la 1.000 N·m, FT32 la 1.000 N·m, FT42 la 1.450 N·m, decupaj K64/2 la 1.050 sau 1.500 N·m și FF1 la 1.000 N·m. Numerele piesei de bază CV sunt 71R4121UCW07000 pentru CAT3/540 și 71R6121UCW07000 pentru CAT4/540, ambele 1.375-6. MOQ, personalizarea și timpul de livrare sunt cotate pe comandă după ce modelul presei și configurația arborelui existent sunt confirmate.

Linie de transmisie pentru presa de balotat rotund Krone · Aprovizionare cu ridicata

Arborele PTO cu ridicata pentru prese de balotat rotunzi Krone - Specificații, MOQ, personalizare și timp de livrare pentru KR100 până la 1800 și versiuni compatibile

Presele de balotat rotunzi Krone nu au toate același arbore cardanic. Grupul KR100 până la KR160 utilizează o linie de transmisie de dimensiunea 4, 1500 și 1800 poate avea dimensiunea 4 sau dimensiunea 6 CV, 1500V și 1250 MC folosesc un 2380 sau 2480 CV, iar 1250/1550 rulează un Dimensiunea 4 CAT3 CV, în timp ce unele versiuni 1250/1500 folosesc dimensiunea 6 CAT4. Cele trei tabele de pe această pagină listează opțiunea PTO, tipul ambreiajului și numărul piesei de bază pentru fiecare grup, astfel încât arborele să poată fi asortat înainte de o cotație solicitat.

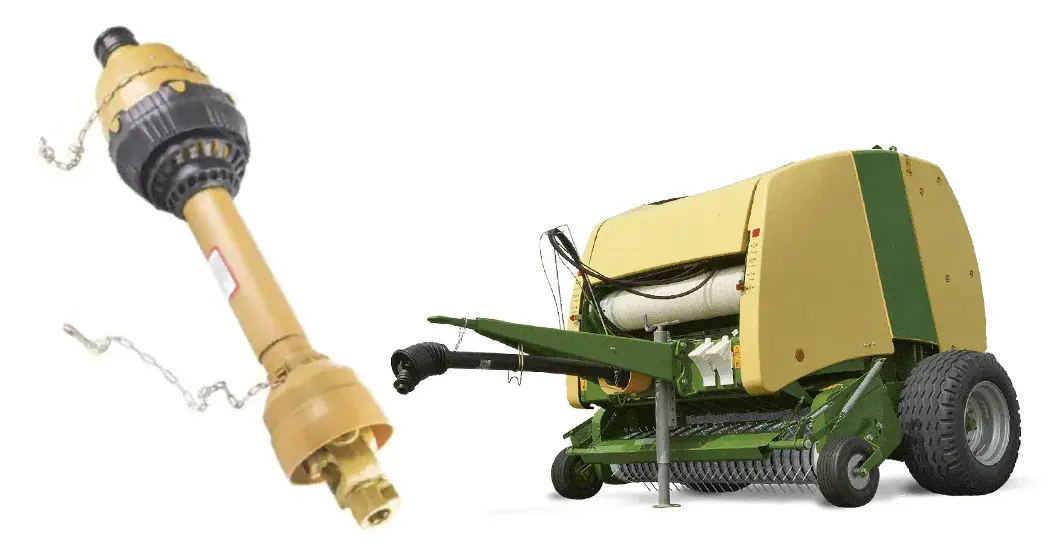

PTO shaft for Krone round balers — complete assembly with CV joint and clutch

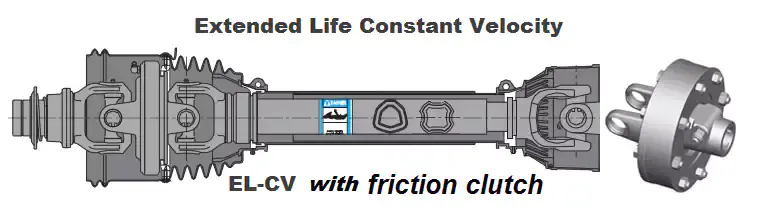

Arborele cardanic pentru presa de balotat rotunzi Krone — articulație CV, tub telescopic și capăt de ambreiaj.
13Referințe de model
Marimea 4 / Marimea 6Opțiuni de transmisie CV
1.000–1.800 N·mGama cuplului ambreiajului
1.375-6Spline comună

Model Grid — Opțiune PTO și ambreiaj de la Baler

Grupa AKR100 / KR125 / KR155
PTO
Mărimea 4 Standard sau Mărimea 4 CV, arbore 1210
Spline
1.375-6
Ambreiaj
FT34 la 1.000 N·m
Marimea 4
Grupa AKR130 / KR160
PTO
Mărimea 4 Standard sau Mărimea 4 CV, arbore 1210
Spline
1.375-6
Ambreiaj
FT34 la 1.000 N·m
Marimea 4
Grupa B1500 / 1800
PTO
CV marimea 4 sau marimea 6
Spline
1.375-6
Ambreiaj
FT32 la 1.000 N·m sau FT42 la 1.450 N·m
Marimea 4 / Marimea 6
Grupa C1500V / 1250 MC
PTO
2380 sau 2480 CV
Spline
1.375-6
Ambreiaj
Decupaj K64/2 la 1.050 sau 1.500 N·m
Ambreiaj decupat
Grupa D1250 / 1550
PTO
Marimea 4 (CAT3) CV
Spline
1.375-6
Ambreiaj
FT32 sau FF1 la 1.000 N·m
Marimea 4 CAT3
Grupa E1250 / 1500 (construcții mărimea 6)
PTO
Mărimea 6 CV (CAT4) pe unele versiuni
Spline
1.375-6
Ambreiaj
FT42 la 1.450 N·m
Marimea 6 CAT4

Tabel de specificații — Model, PTO și protecție

Grupare originală după modelul presei de balotat, priza de putere și puterea de ambreiaj
Model PTO Protecţie
KR100 / 125 / 155 / 130 / 160 Mărimea 4 Standard *1210 *1.375-6; Marimea 4 CV *1210 *1.375-6 FT34 *1.375-6 *1.000 N·m
1500 / 1800 Marimea 4 sau Marimea 6 CV cu 1.375-6 FT32 @1.000 N·m sau FT42 @1.450 N·m
1500V / 1250 MC 2380 sau 2480 CV cu 1.375-6 K64/2 Decupaj @1.050 sau 1.500 N·m *1.375-6
1250 / 1550 Marimea 4 (CAT3) CV cu 1.375-6 FT32 sau FF1 @1.000 N·m
1250 / 1500 Unii folosesc dimensiunea 6 CV (CAT4) FT42 @1.450 N·m

Același model de balotat poate apărea în mai multe variante. Confirmați numărul piesei arborelui existent sau tipul ambreiajului activat aparatul înainte de a solicita o ofertă. Presele de balotat rotunzi Krone sunt echipate fie cu frecare, fie cu decupaj ambreiaj în funcție de construcție. Cu cât mai largArborele cardanic pentru presa de balotat rotunziliste de pagini alte mărci de balotat ca referință încrucișată.

Numerele piesei de bază CV și numerele piesei ambreiajului FT

Numerele piesei de bază ale PTO cu viteză constantă
CV PTO Tractor Numărul piesei de bază
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
Ambreiaje FT pentru intrare 1.375-6 spline
Dimensiune universală Cuplu Numărul piesei
CAT3 / S4 1.000 N·m 6QE344901R
CAT3 / S4 1.000 N·m 635E41203R
CAT4 / S6 1.800 N·m 663H53403R

Numărul piesei de bază CV este ansamblul fără dispozitivul de implementare. Jumătatea instrumentului, tubul și scutul sunt selectate separat după modelul de balotat. Numerele piesei ambreiajului FT sunt listate după dimensiunea universală și cuplul nominal. Dacă ambreiajul existent a fost reglat, confirmați cuplul de alunecare vizat față de manualul presei înainte de a comanda. A categoria aferentă este peArborele cardanic pentru discuripagină.

Cum se potrivește un arbore de balotat rotund Krone

01

Citiți modelul de balotat de pe mașină

KR100 până la KR160 se încadrează într-un singur grup; 1500 și 1800 în altul; 1500V și 1250 MC într-o treime; 1250/1550 și 1250/1500 într-un al patrulea și al cincilea. Grila modelului de mai sus arată priza de putere și ambreiajul care se potrivesc cu fiecare grup.

02

Confirmați numărul de piesă existent al arborelui

Aceeași presa de balotat poate fi construită cu un ambreiaj cu frecare sau cu un ambreiaj decupat. Numărul de piesă existent este cel mai rapid mod de a confirma configurația cu care a fost livrată mașina, înainte de a comanda o înlocuire.

03

Confirmați canelul prizei de putere a tractorului

Majoritatea preselor de balotat rotunzi Krone din această gamă rulează 1.375-6 spline. Dacă tractorul folosește un alt ștuț priză de putere, confirmați separat jumătatea CV. TheGama arborelui cardanicpagina listează celelalte categorii de transmisii agricole dacă partea tractorului este schimbată în același timp.

Unde este folosit acest arbore

Linii de transmisie pentru presa de balotat rotunzi Krone din gama KR100 până la 1800 și grupele 1500V, 1250 MC și 1250/1550.

Arborele cardanic al presei de balotat rotunzi Krone preia puterea de la priza de putere a tractorului și o livrează la cutia de viteze a presei de balotat printr-un Articulație CV și tub telescopic. Când presa de balotat ridică un rând greu sau lovește un melc de material, ambreiajul — fie frecare sau decupare, în funcție de construcție — protejează cutia de viteze de șoc.

Arborele se potrivește independent cu modelul de balotat și cu canelul prizei de putere a tractorului. Partea presei fixează jumătate de instrument, tipul ambreiajului și lungimea tubului; partea tractorului fixează jumătatea CV și canelul prizei de putere. ambele părțile laterale trebuie confirmate înainte de a comanda un arbore de schimb.

Pentru o aplicație asociată cu presa de balotat rotunzi,Arborele cardanic pentru presa de balotat rotunzi Case IHpagina folosește o structură comparabilă model cu model. Pentru cutiile de viteze pentru instrumente care se află în aval de arborele cardanic, vezicutie de viteze agricolăgamă.

Trimiteți modelul presei și numărul de piesă a arborelui existent

Trimiteți modelul de balotat Krone (KR100 la 1800, 1500V, 1250 MC, 1250/1550 sau 1250/1500) și piesa de arbore existentă număr sau tip de ambreiaj. Vom confirma opțiunea PTO, ratingul ambreiajului și numărul piesei de bază CV pentru asta construiți și emiteți o ofertă cu MOQ și timpul de livrare pentru configurația respectivă.
