Priza de putere cu ambreiaj cu alunecare pentru mașina de tuns iarbă 1340
  • Priza de putere cu ambreiaj cu alunecare pentru mașina de tuns iarbă 1340Priza de putere cu ambreiaj cu alunecare pentru mașina de tuns iarbă 1340
  • Priza de putere cu ambreiaj cu alunecare pentru mașina de tuns iarbă 1340Priza de putere cu ambreiaj cu alunecare pentru mașina de tuns iarbă 1340

Priza de putere cu ambreiaj cu alunecare pentru mașina de tuns iarbă 1340

Arborele cardanic cu ambreiaj glisant de schimb pentru mașina de tuns iarbă 1340 / Hesston 1340 și 1345. Ansamblul CV dublu 55N înlocuiește o articulație CV de 80 de grade pe partea tractorului și o articulație CV de 50 de grade pe partea discului. Conexiunea tractorului este de obicei 1.375-21; Conexiunea utilajului este o clemă rotundă de 1,50"; construcția folosește capete cu 6 caneluri de 1-3/8". Ambreiajul cu frecare cu plăci duble este setat la un cuplu de alunecare de 2.800 N·m și se cuplează din nou după suprasarcină. Numerele de piesă 14656849, 82-14656849 și 83-14656849 sunt listate pentru asamblarea completă, jumătate de utilaj și jumătate de tractor. Compatibilitatea include Hesston 1340/1345, selectați CaseIH 8312, Massey Ferguson PTD 12 și New Idea 5512. MOQ-ul, personalizarea și timpul de livrare sunt cotate pentru fiecare comandă după ce numărul piesei și dimensiunea conexiunii sunt confirmate.

Înlocuire OEM cu ridicata · Linie de transmisie a mașinii de tuns iarbă

Arborele cardanic cu ambreiaj cu alunecare en-gros pentru mașina de tuns iarbă 1340 — Specificații, MOQ, personalizare și timp de livrare pentru Hesston 1340/1345 și mașini de tuns iarba compatibile

Acesta este un arbore cardanic cu ambreiaj cu alunecare de schimb pentru mașina de tuns iarbă 1340 și grupul Hesston 1340/1345. Pagina este construită în jurul celor trei verificări care decid dacă arborele se potrivește: unghiul articulației CV pe fiecare parte, tractorul și dimensiunile conexiunilor implementului și cuplul de alunecare care protejează cutia de viteze cu disc. Numerele piesei pentru complet asamblarea, jumătatea de utilaj și jumătatea tractorului sunt enumerate mai jos, astfel încât să puteți potrivi unitatea existentă înainte solicitarea unei cotatii.

Cotație angroPe comandă
MOQCotat la comanda
PersonalizareBazat pe desen
Perioada de graţieCotat la comanda

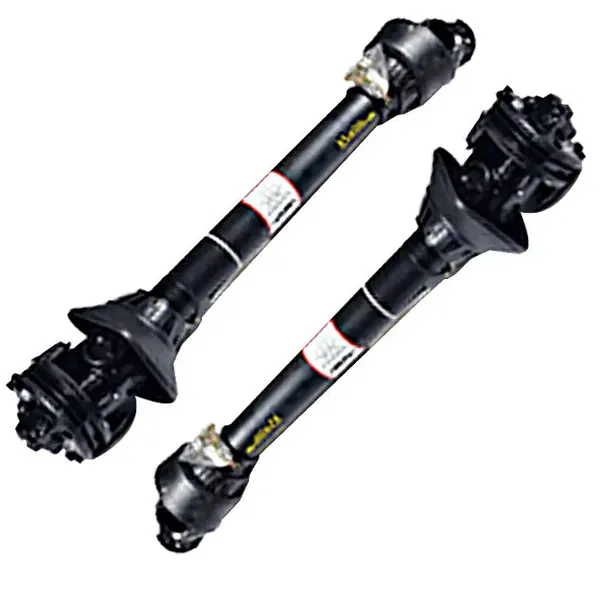

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
Ansamblu complet CV dublu 55N cu ambreiaj de alunecare — CV de 80 de grade pe partea tractorului, CV de 50 de grade pe partea discului.

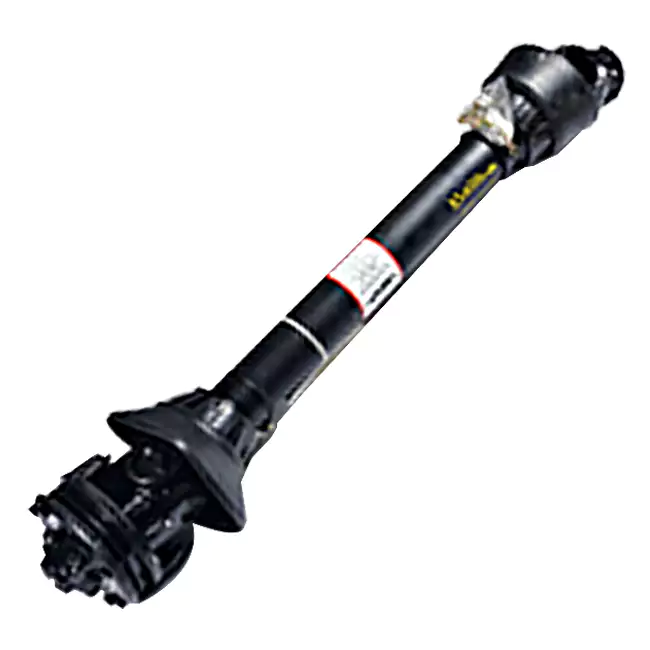

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
Detaliu ambreiaj și jug — ambreiaj cu frecare cu plăci duble și capăt cu 6 caneluri de 1-3/8 inch.
Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
Referința unghiului articulației CV — partea tractorului de 80 de grade și partea discului de 50 de grade.

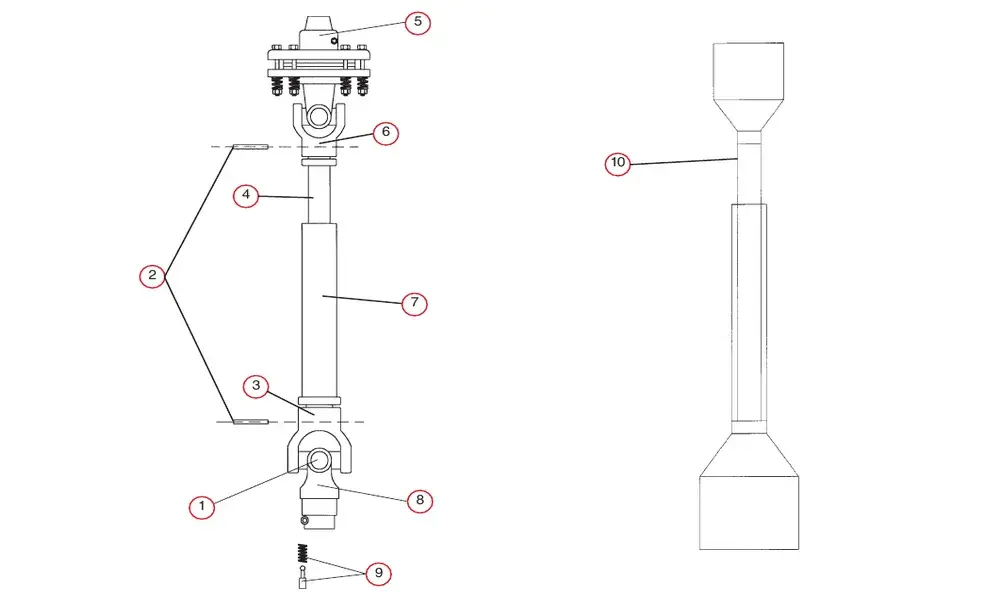

Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
Vedere a pieselor explodate — kit transversal, juguri tubulare, ansamblu ambreiaj de alunecare și scut de siguranță.
  • Hesston1340 / 1345
  • CaseIHselectați 8312
  • Massey FergusonPTD 12
  • Idee nouă 5512
  • 55NCV dublu
  • 2.800 N·mcuplul de alunecare

Transmisia si ambreiajul

Referință echipament original
55N
Unghi CV pe partea tractorului
80 de grade
Unghiul CV pe partea discului
50 de grade
Arborele de intrare
De obicei, rotund de 1,50".
Capete de tractor/unelte
1-3/8" cu 6 caneluri
Racord tractor la 14656849
1.375-21
Implementați conexiunea
Clemă RD de 1,5".
Tip ambreiaj alunecat
Frecare cu plăci duble
Cuplul de alunecare
2.800 N·m
Întreruperea curentului la suprasarcină
În 0,3 secunde
Auto-resetare după alunecare
În 30 de secunde

Construcție și protecție

Material arborelui
Oțel aliat 40Cr
Tratarea suprafeței
Dacromet antirugina
Rezistenta la pulverizare salina
Depășește 1.000 de ore
Aranjament sigiliu
Garnitură de ulei cu schelet cu trei buze + inel magnetic de îndepărtare a așchiilor
Protecție împotriva prafului
Capac de praf complet închis
Referință de contaminare
ISO 4406 18/16 după 500 h în nisip, praf și rouă
Referința vitezei lamei
1.800-2.200 rpm
Amortizare
Amortizare hidraulică + preîncărcare arc
Indicație de purtare
Inel indicator vizual de uzură
Referință consum de combustibil
Reducere cu 12% a materialului furnizat

Tabel cu numere de piese — Ansamblu complet și jumătăți

Ansamblu CV dublu 55N și numere de piese pe jumătate de arbore
Numărul piesei Tractor Implementează Descriere
14656849 1.375-21 Clemă RD de 1,5". 55N 80x50 CV dublu
82-14656849 nici unul Clemă RD de 1,5". 55N 50 grade CV jumatate (aparament)
83-14656849 1.375-21 nici unul 55N 80 grade CV jumătate (tractor)

Ansamblul complet este numărul piesei de comandat atunci când ambele jumătăți sunt înlocuite. Dacă doar jumătatea tractorului sau jumătatea utilajului este uzată, numărul semiarborelui este cel care se potrivește. Cele două jumătăți sunt enumerate separat deoarece unghiul CV diferă între partea tractorului și partea discului. Pentru alte aplicații pentru mașina de tuns iarba cu discuri, consultațiArborele cardanic pentru discuricategorie.

Piese de produs — Numere de referință pentru înlocuirea serviciului

Piese de service după numărul de referință și coloana cu numărul piesei
Ref. Nu. Numele piesei 147129 147134 147248
1 Trusa de cruce 170015 170020 170020
2 Roll Pin 170120 170120 170120
3 Jug de capăt al tubului mamă 151050 151070 151070
4 Tub interior 151090 151092 151092
5 Ansamblu ambreiaj de alunecare — — —
6 Jug de capăt al tubului tată 151045 151065 151065
7 Tub exterior 151091 151093 151093
8 Jug la capătul tractorului 151035 151055 151055
9 Pin de deconectare rapidă 170110 170110 170110
10 Scut de siguranță 124310 124315 124315
10 Scut de siguranță Eurocardan 124311 124316 124316

Tabelul de piese este pentru înlocuirea de service a componentelor individuale. Când comandați un arbore de schimb complet, utilizați numărul piesei ansamblului din tabelul anterior. Cu cât mai largGama arborelui cardaniclistează alte linii de transmisie agricole categorii.

Comportamentul ambreiajului — Ce protejează setarea de 2.800 N·m

În timpul cositului normal

Starea ambreiajului
Logodit
Cuplul transmis
Până la 2.800 N·m
Referința vitezei lamei
1.800-2.200 rpm
Amortizare
Hidraulic + preîncărcare arc

Ambreiajul cu frecare cu plăci duble rămâne cuplat în timp ce mașina de tuns iarba cu discuri taie normal. Amortizarea hidraulica si Dispunerea de preîncărcare a arcului este menită să mențină stabilă viteza lamei atunci când rezistența fluctuează pe pante și umede pământ.

Când mașina de tuns iarbă lovește o piatră sau o rădăcină

Starea ambreiajului
Slips
Întreruperea curentului
În 0,3 secunde
Resetați
Auto-resetare în 30 de secunde
Cec de uzură
Inel indicator vizual de uzură

Ambreiajul cu alunecare este piesa care preia șocul în locul cutiei de viteze cu disc. Arcul cu autoresetare sistemul restabilește transmisia după eliminarea obstacolului, iar inelul indicator de uzură oferă o referință vizuală pentru când plăcile de ambreiaj au nevoie de atenție.

Cuplul de alunecare de 2.800 N·m este cifra indicată în materialul furnizat. Confirmați setarea față de modelul de mașină de tuns iarbă și priza de putere a tractorului înainte de a comanda. Pentru transmisia utilajului potrivit, consultațiArborele cardanic pentru discuri New Hollandpagina ca referință încrucișată pentru configurațiile pe partea discină.

Înainte de a solicita o cotație

  1. Confirmați modelul mașinii de tuns iarbă și numărul de piese existent

    Disc Mower 1340, Hesston 1340/1345, Select CaseIH 8312, Massey Ferguson PTD 12 și New Idea 5512 sunt referințele de compatibilitate din materialul furnizat. Numărul piesei arborelui existent este cel mai rapid mod de a confirma înlocuirea.

  2. Confirmați canelul prizei de putere a tractorului

    Ansamblul complet 14656849 este listat cu o conexiune de tractor 1.375-21. Dacă tractorul folosește un alt priză de putere, confirmați separat jumătatea tractorului folosind 83-14656849 sau echivalentul.

  3. Confirmați conexiunea utilajului

    Partea utilajului este listată ca o clemă RD de 1,5" în ansamblul complet și în jumătatea utilajului 82-14656849. Dacă intrarea discului folosește o clemă sau un jug diferit, confirmați jumătatea utilajului înainte de a comanda.

  4. Confirmați cuplul de alunecare și starea ambreiajului

    Ambreiajul este setat la 2.800 N·m în materialul furnizat. Dacă ambreiajul existent a fost reglat sau mașina de tuns iarbă folosește o cutie de viteze diferită, confirmați setarea de alunecare față de manualul mașinii de tuns iarbă înainte de a cita înlocuirea.

MOQ-ul, personalizarea și timpul de livrare sunt cotate pentru fiecare comandă, deoarece depind de finalizarea comenzii ansamblu sau semi-arbore și dacă dimensiunile conexiunii se potrivesc cu numerele de piese standard. Nimic pe această pagină se angajează la un MOQ fix sau un termen de livrare care nu ar fi valabil pentru o altă configurație. Pentru o transmisie aferentă categorie, veziArborele cardanic pentru mixere de alimentaregamă.

Trimiteți modelul mașinii de tuns iarbă și numărul piesei existente

Trimiteți modelul mașinii de tuns iarba cu discuri, numărul de piesă al arborelui existent și canelul prizei de putere a tractorului. Vom confirma dacă ansamblul complet 14656849, jumătatea de utilaj 82-14656849 sau jumătatea de tractor 83-14656849 este corect potriviți și emiteți o ofertă cu MOQ și timpul de livrare pentru configurația respectivă.
