Cilindru telescopic Reach Stacker

Raydafon produce cilindri hidraulici telescopici în mai multe trepte pentru brațuri de stivuitor, cu un diametru standard al alezajului de 200 mm până la 220 mm, diametrul tijei de la 150 mm până la 180 mm, cursă maximă de până la 8000 mm și presiune maximă de lucru de 30 MPa. Designul treptei imbricate produce o cursă telescopică lungă de la o lungime compactă închisă, iar cea mai mare treaptă oferă cea mai mare forță la începutul ridicării — potrivirea puterii cilindrului cu curba de sarcină a brațului. Furnizat ca echipament OEM sau ca unitate de înlocuire conform desenului original, inclusiv numărul de etape, aranjamentul de montare și pozițiile portului. Produs în propria fabrică Raydafon din Ningbo, China, cu kituri de etanșare și componente de schimb disponibile separat. Trimiteți modelul mașinii, alezajul și diametrul tijei, cursa necesară, presiunea de lucru și tipul de montare pentru o ofertă în termen de 24 de ore.

Cilindru telescopic Reach Stacker — Alezaj 200–220 mm, cursă până la 8000 mm

Un cilindru hidraulic telescopic cu mai multe trepte pentru brațul stivuitoarelor de containere. Cinci sau mai multe trepte de extindere transformă o lungime scurtă închisă într-o cursă de lucru lungă, astfel încât distribuitorul să poată fi poziționat cu precizie la înălțime și la atingere, fără un cilindru cu o singură treaptă mai lung și mai greu. Fabricat de Raydafon în Ningbo, China, și furnizat ca echipament OEM sau ca unitate de înlocuire a desenului.

  • 200–220 mmDiametrul alezajului
  • 150–180 mmDiametrul tijei
  • ≤ 8000 mmCursa maxima
  • 30 MPaPresiune maximă de lucru
  • TelescopicAcționare a brațului în mai multe trepte

Producător de cilindri telescopici Reach Stacker - Alezaj 200–220 mm, cursă până la 8000 mm

Acest cilindru este antrenarea liniară pentru un braț de stivuitor cu atingere: presiunea hidraulică intră mai întâi în treapta cea mai mare și fiecare treaptă succesivă se extinde în succesiune pentru a oferi o cursă lungă și controlată de la o lungime compactă închisă. Această acțiune telescopică este cea care permite ridicarea, extinderea și menținerea brațului în timp ce distribuitorul este poziționat peste un container - operațiunea care decide câte containere mută un terminal pe schimb.

Raydafon produce acest cilindru în propria fabrică din Ningbo, China, atât pentru OEM, cât și pentru aprovizionarea pieței de schimb. Diametrele standard ale alezajului sunt de 200 mm până la 220 mm cu diametre ale tijei de 150 mm până la 180 mm, cursă maximă de până la 8000 mm și o presiune maximă de lucru de 30 MPa. Dacă mașina dvs. folosește o combinație diferită de etape sau un aranjament de montare, trimiteți desenul original sau modelul mașinii și îl vom potrivi. Cilindrii hidraulici înrudiți din aceeași fabrică includ și cei mai largicilindri hidraulici telescopiciintervalul șicilindri hidraulici macarale mobilefamilial.

Specificatii tehnice

  • Numele produsuluiCilindru telescopic al stivuitorului
  • FuncţieMișcare telescopică liniară a brațului
  • Diametrul alezajului200 mm – 220 mm
  • Diametrul tijei150 mm – 180 mm
  • Cursa maxima≤ 8000 mm (lungime extensie telescopică)
  • Presiune maximăPresiune de lucru 30 MPa
  • AplicațieReach stacker
  • MontareLa desenul mecanic - aranjament cu știft, flanșă sau șurub
  • PersonalizareNumăr de etape, cursă, alezaj, tijă, montaj și poziție portul

Fișă de specificații pentru cilindrul telescopic standard de stivuitor portabil.

Articol Caietul de sarcini
Numele produsului Cilindru telescopic Reach Stacker
Caracteristici Realizează mișcarea telescopică liniară a brațului
Diametrul alezajului 200 mm – 220 mm
Diametrul tijei 150 mm – 180 mm; cursa maxima ≤ 8000 mm
Presiune Maxim 30 MPa
Aplicații Reach stacker

Vă rugăm să rețineți despre cursa și presiune:cifra de 8000 mm este cursa telescopică a cilindrului, nu înălțimea de ridicare a mașinii — înălțimea totală de ridicare depinde de geometria brațului stivuitorului dumneavoastră specific. Cifra de 30 MPa este presiunea maximă de lucru a cilindrului; confirmați presiunea nominală a sistemului hidraulic al mașinii dvs., astfel încât cilindrul să fie selectat față de presiunea pe care o va vedea de fapt în funcționare.

Cum funcționează un cilindru telescopic pe un Reach Stacker

Un cilindru telescopic diferă de un cilindru cu o singură treaptă într-un mod important: în loc de un piston și o tijă, folosește o serie de trepte imbricate care se extind în ordine. Cea mai mare treaptă are cea mai mare suprafață efectivă și, prin urmare, produce cea mai mare forță, astfel încât partea cea mai grea a ascensorului - desfacerea sarcinii și pornirea brațului în sus - este gestionată de treapta cu cel mai mare avantaj mecanic. Pe măsură ce treptele se extind, aria efectivă scade și forța scade în timp ce deplasarea crește, ceea ce se potrivește cu modul în care momentul de sarcină al brațului se modifică pe măsură ce acesta crește.

Acest aranjament rezolvă și o problemă de ambalare. Un cilindru cu o singură treaptă cu o cursă de 8 metri ar avea nevoie de o lungime închisă care se apropie de cursa sa, care nu s-ar potrivi niciodată de-a lungul brațului. Treptele imbricate oferă aceeași cursă de la o fracțiune din lungimea închisă, motiv pentru care stivuitoarele, macaralele mobile și remorcile basculante folosesc cilindri telescopici mai degrabă decât cilindri lungi cu o singură treaptă.

Două detalii de design decid durata de viață în această aplicație. Prima este etanșarea: fiecare treaptă are propriul set de etanșare și ghidaj, iar potrivirea de la etapă la treaptă trebuie să mențină alinierea, astfel încât etanșările să nu fie încărcate lateral. A doua este starea suprafeței: tija expusă și suprafețele treptei sunt împotriva cărora se confruntă etanșările, astfel încât zgârieturile de la nisip sau o treaptă îndoită duce direct la scurgeri. Filtrarea corectă și inspecția regulată a etanșărilor ștergătoarelor contează la fel de mult ca cilindrul însuși atunci când o mașină rulează schimburi lungi într-un port.

Detaliu produs

Fotografii ale cilindrului telescopic reach stacker pe care îl producem — aranjamentul etajului, suprafața tijei și interfața de montare.

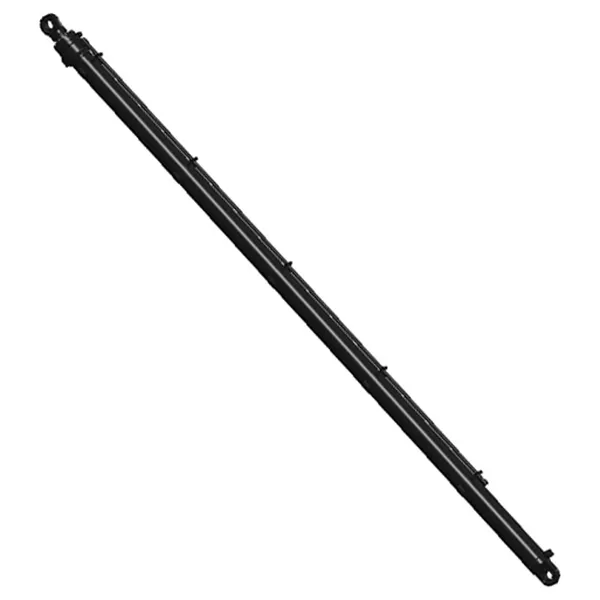

Reach stacker telescopic cylinder showing nested stages and rod surface
Cilindru telescopic Reach Stacker — trepte imbricate, suprafața tijei și interfață de montare.

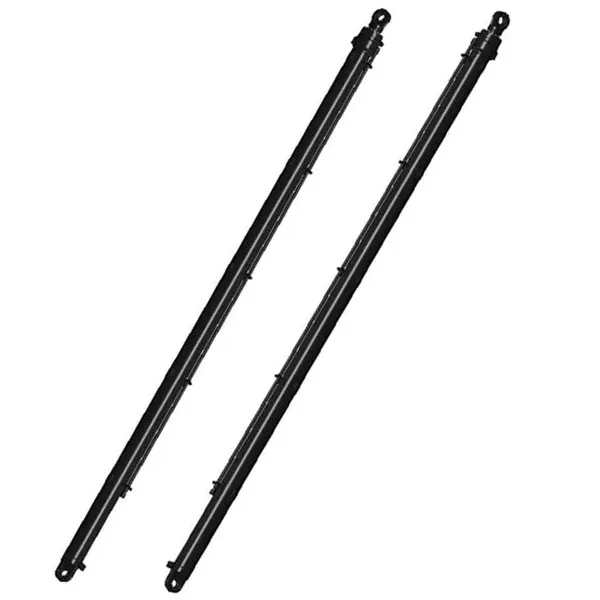

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
Cilindru hidraulic telescopic cu mai multe trepte pentru aplicații cu brațul stivuitorului.
Reach stacker telescopic cylinder before packing and shipment
Cilindru asamblat inspectat și pregătit pentru expediere.
Reach stacker telescopic cylinder stage detail and seal arrangement
Detaliu scenă și aranjarea etanșării cilindrului telescopic.

Beneficiile produsului

  • Întindere lungă de la o lungime scurtă închisăConstrucția în mai multe etape asigură o cursă de până la 8000 mm, menținând în același timp cilindrul retras compact de-a lungul brațului, astfel încât mașina să poată plasa distribuitorul la înălțime și la distanță fără a transporta un cilindru mai lung și mai greu cu o singură treaptă.
  • Forța acolo unde liftul are nevoieCea mai mare treaptă oferă cea mai mare forță la începutul ridicării, când momentul de încărcare pe braț este cel mai mare, iar treptele mai mici asigură deplasarea. Aceasta potrivește puterea cilindrului cu curba de sarcină reală a mașinii.
  • Construit pentru sarcini grele în containereCilindrul este produs din oțel special de înaltă calitate și este proiectat pentru ciclurile de lucru continue ale operațiunilor portuare, cu aranjamentul de etanșare specificat pentru schimburi lungi sub sarcină, mai degrabă decât pentru utilizare intermitentă.
  • Aprovizionare directă din fabricăCilindrul este fabricat și asamblat în propria fabrică Raydafon, astfel încât nu există o marjă comercială între dumneavoastră și producție, iar desenele, sigiliile și piesele de schimb rămân disponibile pe toată durata de viață a mașinii.
  • Realizat după desenul mașinii dvsAlezajul, tija, cursa, numărul de trepte, aranjamentul de montare și pozițiile portului pot fi produse conform desenului original, ceea ce contează pentru unitățile de înlocuire în care interfața de montare trebuie să se potrivească cu un braț existent.
  • Scurtează ciclurile de încărcare și descărcarePoziționarea precisă și repetabilă a distribuitorului permite ridicarea unui container de pe cheu sau de pe punte și așezarea cu mai puține mișcări, reducând timpul petrecut de fiecare navă la dană și timpul de așteptare pentru vehiculele rutiere la terminal.

Durata de viață la oboseală, durata de viață a etanșării și forța maximă depind de alezajul, presiunea, ciclul de funcționare și cât de bine este controlată contaminarea în circuitul hidraulic al mașinii. Dați-ne modelul mașinii, presiunea de lucru și cursa necesară și vom confirma configurația cilindrului în raport cu sarcina pe care o va vedea de fapt.

Aplicații

Aplicația principală este brațul unui stivuitor de containere, dar același tip de cilindru telescopic este utilizat oriunde trebuie să se producă o cursă lungă dintr-o lungime mică de montare într-o mașină mobilă.

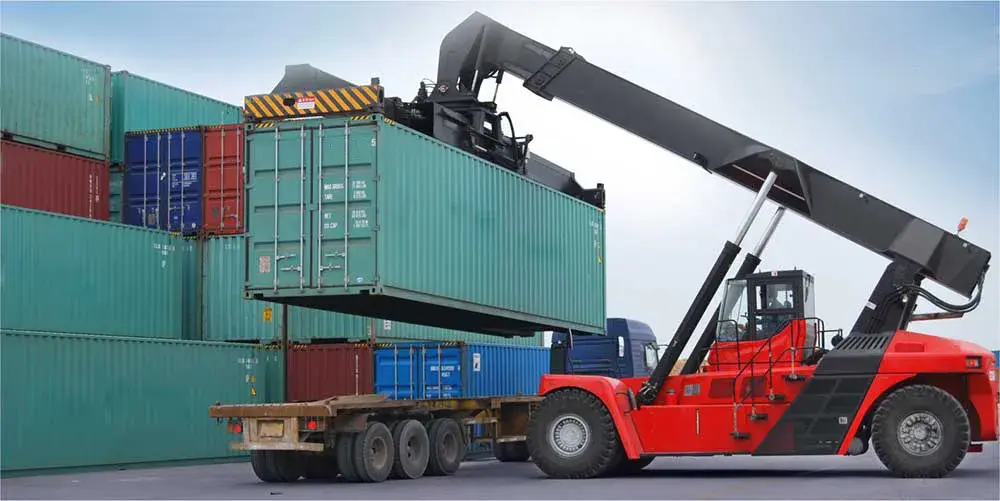

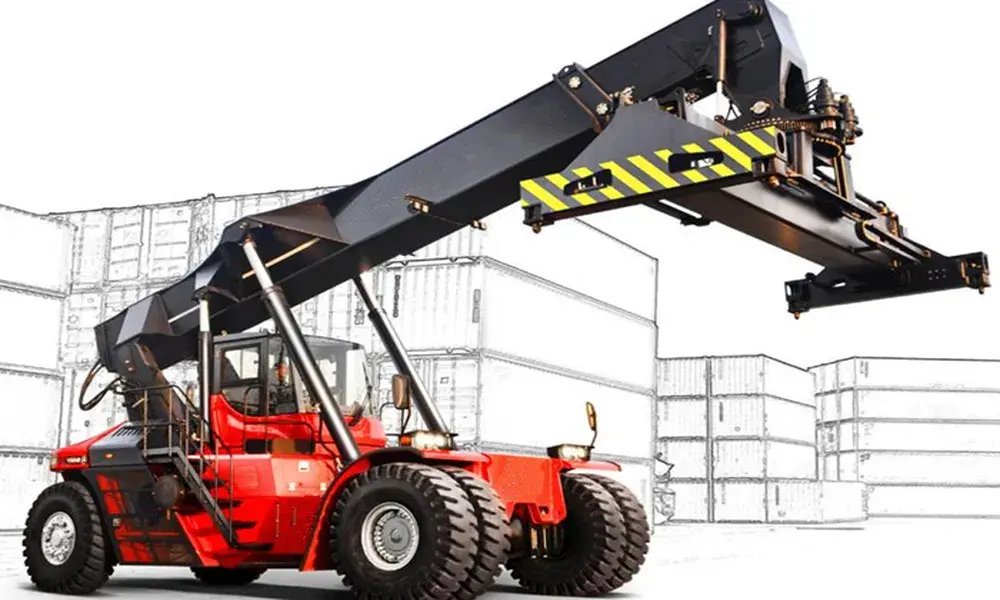

Reach stacker telescopic cylinder installed on a container handling machine boom
Cilindru telescopic al stivuitorului în funcțiune pe o mașină de manipulare a containerelor.

Port și terminal de containere

Ridicare și extindere a brațului pe stivuitoarele care deplasează containerele între chei, curte și vehicule rutiere în regim de schimbare continuă.

Curti si depozite logistice

Mașini care manipulează stivuire densă, unde distribuitorul trebuie poziționat cu precizie la înălțime și la distanță, fără a repoziționa șasiul.

Statii de transbordare si marfa

Operațiuni cu rotație mare, în care ciclurile de încărcare și descărcare se repetă pe parcursul zilei, iar fiabilitatea cilindrului determină direct debitul.

Macarale mobile

Extensie telescopică a brațului, unde același principiu de treaptă produce o rază lungă de acțiune de la o lungime închisă transportabilă.

Echipamente basculantă și remorcă

Cilindri de ridicare în mai multe etape pentru bascularea corpurilor și ridicarea platformei, unde cursa este lungă în raport cu spațiul de montare disponibil.

Înlocuire și modernizare

Înlocuirea directă a cilindrului brațului uzat sau deteriorat pe un stivuitor extensibil existent, produs pe baza desenului original sau a unui eșantion măsurat.

Întrebări frecvente ale cumpărătorilor

  • Ce alezaj, cursă și presiune atinge capacul cilindrului telescopic al stivuitorului?Diametrele standard ale alezajului sunt de la 200 mm la 220 mm, diametrele tijei de la 150 mm la 180 mm, cursa maximă de până la 8000 mm și presiunea maximă de lucru 30 MPa. Înălțimea totală de ridicare depinde de geometria brațului mașinii dvs., nu numai de cursă, deci confirmați ambele când le specificați.
  • Acest cilindru este o piesă OEM sau un înlocuitor?Este fabricat de Raydafon în propria fabrică și poate fi furnizat ca echipament OEM pentru constructorii de mașini sau ca unitate de înlocuire pentru mașinile aflate deja în funcțiune. Pentru înlocuire, trimiteți desenul original, modelul mașinii sau dimensiunile măsurate ale cilindrului defect.
  • De unde știu că suportul se va potrivi cu brațul meu?Montarea se face conform desenului - aranjament cu știft, flanșă sau șurub, împreună cu pozițiile porturilor. Trimiteți desenul sau o fotografie a cilindrului existent cu dimensiunile sale principale și vă vom confirma interfața înainte de a cota.
  • Ce informații trebuie să citați?Modelul mașinii, alezajul și diametrul tijei, cursa necesară, presiunea de lucru, numărul de trepte dacă este un proiect cu mai multe etape, tipul de montare și cantitatea. Cu cât primim mai multe odată cu cererea, cu atât mai repede putem confirma designul și prețul.
  • Ce afectează durata de viață a unui cilindru telescopic?Curățarea uleiului hidraulic, starea garniturii ștergătoarelor și alinierea etapelor individuale sunt factorii principali. Contaminarea sau o suprafață marcată a etajului deteriorează etanșările și duce la scurgeri, astfel încât filtrarea și inspecția regulată contează la fel de mult ca specificațiile cilindrului în sine.
  • Care este timpul de livrare și pot fi furnizate sigilii de rezervă?Timpul de livrare depinde dacă cilindrul se potrivește cu un desen existent sau are nevoie de o nouă configurație și este confirmat cu oferta, în mod normal în 24 de ore de la primirea cererii. Seturile de etanșare și componentele de schimb pot fi furnizate separat, astfel încât o mașină să poată fi readusă în funcțiune după o defecțiune a etanșării.

Produse înrudite și lecturi suplimentare

Solicitați o ofertă de cilindru telescopic Reach Stacker

Trimiteți modelul mașinii, alezajul și diametrul tijei, cursa necesară, presiunea de lucru, tipul de montare și cantitatea - sau desenul original. Confirmăm configurația față de boom-ul dvs. și răspundem cu prețul și timpul de livrare în 24 de ore.

Trimiteți întrebarea acum

* Cifra de 8000 mm este cursa cilindrului, nu înălțimea de ridicare a mașinii. Vă rugăm să confirmați presiunea nominală de lucru a sistemului dumneavoastră hidraulic și dimensiunile de montare înainte de a comanda.
