Cum influențează presiunea de funcționare proiectarea cilindrului hidraulic?

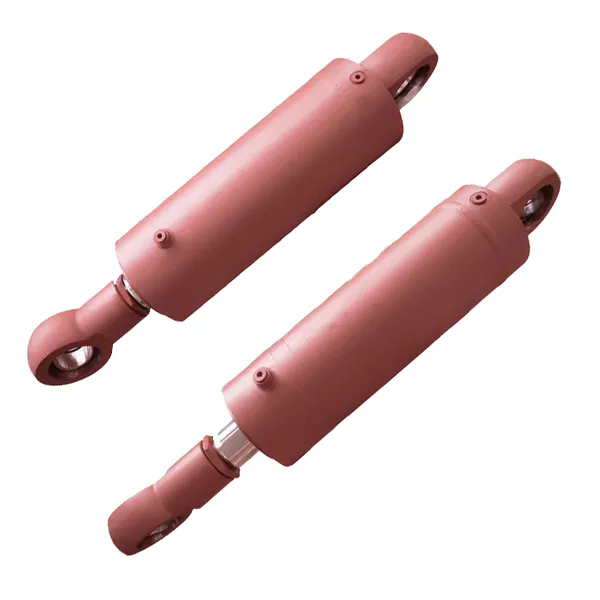

Raydafon Technology Group Co., Limiteda petrecut două decenii perfecționând relația dintre presiune și performanța cilindrului. Presiunea de funcționare nu este doar un număr pe o fișă de specificații - este forța principală care dictează selecția materialului, grosimea peretelui, arhitectura etanșării și chiar tratamentul suprafeței tijei. Când un cilindru hidraulic se confruntă cu o presiune mai mare, fiecare componentă trebuie reimaginată pentru a conține acea forță în siguranță și eficient. Inginerii noștri spun adesea că presiunea definește personalitatea unui cilindru hidraulic: sistemele de presiune scăzută acordă prioritate costurilor, în timp ce modelele de presiune înaltă necesită expertiză metalurgică și toleranțe la nivel de microni.

În termeni practici, întrebarea „Cum influențează presiunea de funcționare proiectarea cilindrului hidraulic?” se răspunde examinând distribuția stresului, viața la oboseală și dinamica fluidelor. De exemplu, un cilindru evaluat la 250 de bari necesită un butoi cu o limită de curgere semnificativ mai mare în comparație cu o versiune de 100 de bari. Fabrica noastră laRaydafon folosește analiza cu elemente finite pentru a mapa punctele fierbinți de stres. În acest articol vom parcurge parametrii exacti, tabelele de materiale și logica de inginerie care leagă presiunea de funcționare de uncilindru hidraulicproiecta. De asemenea, vom împărtăși liste din lumea reală despre modul în care echipa noastră personalizează cilindrii pentru aplicații miniere, offshore și mobile.

De ce presiunea de funcționare dictează selecția materialului pentru un cilindru hidraulic?

Materialul unui cilindru hidraulic este prima linie de apărare împotriva forțelor imense generate de fluidul sub presiune. Când presiunea de funcționare crește, presiunea asupra cilindrului (stresul cercului) și a capacelor de capăt crește liniar. Pentru un cilindru cu diametrul interior de 100 mm, creșterea presiunii de la 160 bar la 320 bar dublează forța care încearcă să spargă țeava. Prin urmare, fabrica noastră aprovizionează numai oțeluri de calitate superioară precum E355 sau 27SiMn pentru seriile de presiune medie, în timp ce pentru presiuni extreme (peste 400 bar) trecem la aliaje de crom-molibden precum 4140 sau 4340, tratate termic pentru a obține limite de curgere de peste 750 MPa.

Proprietățile cheie ale materialului sunt influențate de presiune

• Rezistență la tracțiune:Limita de curgere minimă trebuie să depășească solicitarea indusă de presiunea maximă de funcționare, luând în considerare un factor de siguranță (de obicei 2,5:1 până la 4:1).
• Sudabilitate:Oțelurile de înaltă rezistență necesită adesea preîncălzire și tratament post-sudare pentru a preveni fisurarea - critică pentru menținerea presiunii.
• Duritate:Pentru presiuni de peste 300 de bari, suprafața interioară poate necesita întărire prin inducție pentru a rezista la microsudură de la contaminanți.
• Rezistenta la oboseala:Ciclurile de presiune provoacă daune progresive; materialele cu structură de granulație fină (cum ar fi cele utilizate de Raydafon Technology Group Co.,Limited) rezistă la inițierea fisurilor.

Echipa noastră de proiectare folosește tabelul de mai jos ca referință rapidă în faza inițială de ofertă. Acesta arată modul în care presiunea de funcționare modifică calitatea materialului pentru un cilindru hidraulic tipic de 80 mm.

Dincolo de butoi, evoluează și materialul tijei pistonului. Pentru un cilindru hidraulic de înaltă presiune, fabrica noastră folosește oțel 1045 întărit prin inducție sau oțel inoxidabil 17-4PH pentru a rezista la zgârieturi sub presiune ridicată a tijei. În 2024, Raydafon Technology Group Co., Limited a introdus un oțel microaliat brevetat pentru cilindri care funcționează continuu la 350 de bari în aplicațiile mobile. Această modificare a crescut durata de viață la oboseală cu 40%, menținând în același timp prelucrabilitatea. Pentru a rezuma, întrebarea „de ce material?” este răspuns direct de presiune: mai multă presiune necesită aliaje mai puternice, mai dure și mai rezistente la oboseală. Fără materialul potrivit, un cilindru ar ceda sau s-ar rupe catastrofal.

Cum se calculează grosimea peretelui pe baza presiunii de funcționare?

Calculul grosimii peretelui este o etapă fundamentală în proiectarea cilindrului hidraulic, condus direct de presiunea de funcționare. Formula clasică folosită în departamentul nostru de inginerie se bazează pe ecuația Lame pentru cilindrii cu pereți groși. Cu toate acestea, pentru un design practic, folosim o versiune simplificată:t = (P × D) / (2 × σ_allow)unde P este presiunea, D este diametrul alezajului și σ_allow este solicitarea admisibilă a materialului (limita de curgere / factor de siguranță). Dar acesta este doar punctul de plecare.

La Raydafon Technology Group Co., Limited, aplicăm întotdeauna factori dinamici suplimentari, deoarece presiunea este rareori statică. Presiunile de impact (picurile de presiune) pot fi de 1,5 ori presiunea nominală de operare. Prin urmare, modelele noastre de cilindri hidraulici includ:

• Calculele minime ale peretelui se bazează pe presiunea de vârf, nu nominală.De exemplu, un sistem care funcționează la 250 de bari cu vârfuri de până la 400 de bari ne obligă să proiectăm pentru 400 de bari, apoi să reducem rata de viață ciclică.
• Creșterea diametrului exterior:Dimensiunile standard au adesea trepte OD discrete. Fabrica noastră selectează următorul tub standard mai mare dacă peretele calculat depășește 90% din dimensiunea standard, asigurând o marjă de siguranță.
• Grosimea capacului de capăt:Presiunea actioneaza si asupra capacelor; folosim FEA pentru a determina modelele de șuruburi și grosimea capacului, adesea cu 20-30% mai gros decât țeava pentru presiune înaltă
•


Abordare pas cu pas în cadrul fabricii noastre

După cum puteți vedea, presiunea de funcționare declanșează un lanț de calcule care includ încărcarea dinamică, toleranța de fabricație și chiar distorsiunea tratamentului termic. Fabrica noastră a livrat recent o serie decilindri hidraulicipentru o presa de 500 de bari; grosimea peretelui a depășit 35 mm pentru o gaură de 160 mm, utilizând forjat 4340. În acest caz, fiecare milimetru a fost justificat prin analiza Lame și verificat prin testare cu ultrasunete. Concluzia: presiunea mai mare forțează pereți mai groși, dar designul inteligent ia în considerare și optimizarea greutății și a costurilor. Raydafon Technology Group Co., Limited echilibrează în mod constant acești factori pentru a produce cilindri compacti, dar durabili.

Ce tehnologii de etanșare sunt necesare pentru presiunea de funcționare ridicată?

Garniturile sunt componentele cele mai delicate, dar critice atunci când presiunea crește. Un cilindru hidraulic se bazează pe etanșări pentru a conține fluidul fără scurgeri, chiar și în condiții de presiune și temperatură extreme. La presiuni scăzute (sub 100 bar), inelele O simple din nitril cu rezervă ar putea fi suficiente. Dar, pe măsură ce presiunea de funcționare crește, extrudarea devine principala amenințare. Materialul de etanșare trebuie să fie suficient de dur pentru a rezista la extrudarea golului, dar suficient de flexibil pentru a menține contactul. Inginerii noștri de la Raydafon Technology Group Co., Limited utilizează compuși pe bază de poliuretan (PU) și PTFE pentru presiuni de peste 250 bar.

Criterii de selecție a etanșării cu presiune

• Controlul golului de extrudare:Presiunea mai mare deschide goluri microscopice între piesele metalice. Pentru un cilindru hidraulic de 400 de bari, specificam inele anti-extrudare (inele de rezerva) din PEEK sau bronz.
• Frecare și uzură:Presiunea ridicată crește energizarea etanșării; acoperiri speciale cu frecare redusă, cum ar fi bronzul PTFE, sunt aplicate pe garniturile pistonului pentru a evita alunecarea.
• Cresterea temperaturii:Presiunea provoacă căldură; Fabrica noastră selectează garnituri evaluate pentru funcționare continuă la 120°C, folosind HNBR sau FKM dacă temperatura uleiului este ridicată.
• U-cup vs. etanșare piston:Pentru presiuni de peste 300 de bari, folosim adesea o combinație de o cupă U alimentată cu presiune și un inel de uzură pentru a ghida pistonul.

În tabelul de mai jos, rezumăm aranjamentele tipice de etanșare utilizate de echipa noastră de proiectare, direct corelate cu intervalele de presiune de funcționare:

În plus, finisarea suprafeței devine crucială la presiune ridicată. Fabrica noastră solicită un finisaj al tijei de 0,2 µm Ra pentru ca etanșările să reziste la 400 bar. De asemenea, aplicăm cromarea sau nitrurarea pentru a reduce frecarea. Pentru un proiect recent la Raydafon Technology Group Co., Limited, am dezvoltat un aranjament de etanșare în tandem pentru un cilindru hidraulic de 500 de bari utilizat în tensionarele offshore; includea patru inele de rezervă și o canelură de eliberare a presiunii. Fără această abordare dedicată, sigiliul ar extruda în câteva secunde. Deci, presiunea de funcționare dictează direct nu numai materialul, ci întreaga arhitectură a sistemului de etanșare, asigurând performanță fără scurgeri pe milioane de cicluri.

Rezumat: Presiunea ca variabilă principală în proiectarea cilindrului hidraulic

Presiunea de funcționare este factorul cel mai influent în proiectarea cilindrului hidraulic. De la alegerea oțelurilor aliate de înaltă rezistență până la calculul precis al grosimii peretelui folosind teoria Lame și de la selecția de etanșări PTFE multicomponente până la analiza la oboseală a capacelor de capăt — fiecare decizie decurge de la întrebarea „câte bare?”. La Raydafon Technology Group Co., Limited, am proiectat cilindri pentru presiuni cuprinse între 50 bar și 700 bar și fiecare proiect reafirmă că ignorarea efectelor presiunii duce la eșec. Respectând presiunea prin materiale robuste, dimensionarea inteligentă a pereților și etanșarea avansată, oferim cilindri hidraulici siguri și eficienți. Fabrica noastră integrează datele de presiune în fiecare model CAD și în fiecare control al calității, asigurându-se că produsul final rezistă la condițiile reale. La Raydafon Technology Group Co., Limited, fiecare cilindru hidraulic pe care îl proiectăm spune povestea presiunii stăpânite. Indiferent dacă aveți nevoie de un cilindru rezistent pentru minerit sau de o unitate compactă pentru automatizare industrială, echipa noastră este pregătită să vă sprijine cu 20 de ani de perspectivă.Contactați fabrica noastră astăzi.
