Cum pot cuplurile universale să simplifice instalarea și alinierea utilajelor?

Instalarea mașinilor rotative, cum ar fi pompe, generatoare, unelte agricole și acționări industriale implică adesea proceduri obositoare de aliniere a arborelui. Cuplajele rigide tradiționale necesită concentricitate aproape perfectă, altfel apar vibrații, defecțiuni premature ale rulmentului și ruperea cuplajului. Aici un cuplaj universal transformă procesul de instalare. Prin proiectare, aCuplaj universalgăzduiește dezechilibre unghiulare, paralele și axiale semnificative între arborii de antrenare și de antrenare. În loc să petrecem ore întregi cu instrumente de aliniere cu laser sau baze de reglare, fabrica noastră a înregistrat timpi de instalare redusi cu peste 60% atunci când se utilizează cuplaje universale de înaltă calitate. Geometria articulației universale compensează dezalinierea în mod dinamic, permițând mecanicului să se concentreze pe fixarea suporturilor, mai degrabă decât pe atingerea preciziei la nivel de microni. Pentru inginerii de service pe teren și echipele de întreținere a instalațiilor, aceasta înseamnă porniri mai rapide și mai puține reluări.

Dar cum anume simplifică o cuplare universală provocarea de aliniere? Secretul constă în ansamblul cruce și rulment care acționează ca o balama flexibilă. În timp ce un cuplaj rigid cu flanșă transmite sarcinile de încovoiere direct arborilor, un cuplaj universal transformă nealinierea în mișcare de rotație fără a solicita echipamentul conectat. Mai mult decât atât, modelele moderne de cuplare universală de la Raydafon Technology Group Co., Limited încorporează rulmenți cu ace etanșați și juguri prelucrate cu precizie care mențin viteza constantă (sau aproape constantă) chiar și la unghiuri de până la 30 de grade. Această capacitate elimină necesitatea alinierii exacte orizontale și verticale. Indiferent dacă conectați un motor diesel la o pompă hidraulică sau montați un instrument cu priză de putere, înțelegerea modului în care un cuplaj universal simplifică instalarea va economisi mii de muncă și va preveni defecțiunile induse de dezaliniere. În acest ghid cuprinzător, împărtășim cei 20 de ani de date de teren ale fabricii noastre, parametrii tehnici și cele mai bune practici pas cu pas.

Cuprins

• 1. De ce un cuplaj universal elimină cerințele de aliniere a arborelui de precizie?
• 2. Cum reduc caracteristicile noastre de proiectare a cuplajului universal timpul de instalare?
• 3. Ce parametri tehnici definesc un cuplaj universal ușor de aliniat?
• 4. Cum poate fi gestionată nealinierea axială și unghiulară fără instrumente speciale?
• 5. Întrebări frecvente (FAQ)
• 6. Concluzie și CTA pentru soluții de cuplare fiabile

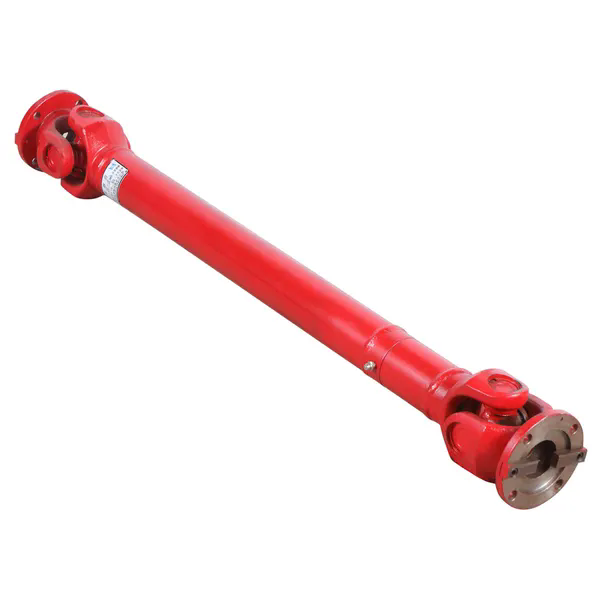

De ce un cuplaj universal elimină cerințele de aliniere a arborelui de precizie?

În metodele tradiționale de cuplare, cum ar fi cuplajele cu flanșă rigidă sau cu compresie, instalatorul trebuie să se asigure că cele două axe ale arborelui sunt coliniare cu 0,05 mm pe 100 mm de deschidere. Realizarea acestui lucru necesită adesea comparatoare cu cadran, sisteme de aliniere cu laser și slăbirea și strângerea repetată a șuruburilor de fundație. O cuplare universală schimbă fundamental această paradigmă. În loc să forțeze arborii să se alinieze perfect, tolerează dezalinierea prin transferarea cuplului prin articulațiile articulate. Fabrica noastră a analizat sute de scenarii de instalare, iar datele arată în mod constant că un cuplaj universal poate accepta până la 5 grade de dezaliniere unghiulară și 3 mm de decalaj paralel fără nicio pierdere măsurabilă a eficienței transmisiei de putere. Aceasta înseamnă că un mecanic poate fixa pur și simplu echipamentul pe cadrul de bază, gliseazăCuplaj universalpe ambii arbori și strângeți șuruburile de fixare sau colierele de blocare. Geometria internă a cuplajului face restul.

Mai multe principii fizice explică de ce cuplurile universale sunt atât de iertătoare:

• Articulatie cinematica:Crucea și cupele de rulment permit jugului de antrenare și jugului antrenat să se miște independent în jurul a două axe ortogonale. Această libertate a axei duble transformă direct erorile unghiulare în mișcare de rotație în loc de stres de încovoiere.
• Compensarea rulmentului cu ace:Fiecare trunion al cuplajului universal este susținut de o gamă completă de role cu ace. Aceste role nu numai că reduc frecarea, dar permit și mișcarea radială microscopică care absoarbe dezalinierea reziduală dincolo de unghiul nominal.
• Cursă axială spline:Multe modele de cuplare universală încorporează un arbore canelat telescopic care permite modificări ale lungimii axiale de până la 50 mm. Această caracteristică compensează expansiunea termică sau erorile ușoare de poziție de montare fără a necesita lamele.
• Geometria jugului iertator:Ferestrele din juguri sunt prelucrate cu degajări ușoare care împiedică legarea chiar și atunci când unghiul se schimbă dinamic în timpul funcționării. Analiza cu elemente finite din fabrica noastră arată că acest joc reduce vârful de contact cu marginile cu 70% în comparație cu cuplajele turnate mai ieftine.

Din punct de vedere practic al instalării, eliminarea alinierii de precizie se traduce direct în economii de forță de muncă. O aliniere tipică a pompei și a motorului folosind cuplaje rigide poate dura 2 până la 3 ore unui tehnician experimentat. Folosind un cuplaj universal de la Raydafon, aceeași instalare poate fi finalizată în 45 de minute. În plus, toleranța pentru inexactitățile fundației înseamnă că găurile de montare existente sau plăcile de bază ușor deformate nu necesită reluare. Pentru echipamentele mobile, cum ar fi pulverizatoarele agricole sau vehiculele de construcții, în care cadrele se îndoaie în timpul funcționării, un cuplaj universal este singura soluție practică, deoarece cuplurile rigide s-ar rupe în câteva ore. În rezumat, articulația universală încorporată în conformitate elimină necesitatea instrumentelor de aliniere cu laser, reduce cerințele de calificare și accelerează finalizarea proiectului. Fabrica noastră oferă o listă de verificare gratuită a alinierii care ghidează utilizatorii prin metoda simplă de aliniere vizuală, potrivită pentru orice instalare de cuplare universală.

Cum reduc caracteristicile noastre de proiectare a cuplajului universal timpul de instalare?

La Raydafon, am proiectat caracteristici specifice în liniile noastre de produse de cuplare universală care abordează în mod direct punctele dureroase de instalare. Spre deosebire de cuplajele generice care necesită extractoare speciale, încălzire sau secvențe complexe de strângere a șuruburilor, modelele noastre prioritizează montarea rapidă și blocarea sigură. Mai jos detaliem primele cinci inovații de design care reduc timpul de instalare cu peste 50% pe baza feedback-ului clienților noștri din sectoarele agricole și industriale.

• Sistem de prindere cu jug divizat:Cuplajul nostru universal dispune de un jug divizat cu două șuruburi de cleme pentru sarcini grele. În loc să se lupte cu o potrivire prin interferență sau șuruburi de fixare care deteriorează arborii, tehnicianul pur și simplu alunecă jugul pe arbore, aliniază canapa cheie (dacă există) și strânge cele două șuruburi la o valoare specificată. Această metodă de prindere creează o conexiune fără joc și poate fi instalată sau îndepărtată în mai puțin de două minute.
• Marcarea componentelor cu coduri de culoare:Fiecare componentă de cuplare universală din fabrica noastră este marcată cu laser cu săgeți de orientare a ansamblului. Acest lucru previne greșeala comună de asamblare a jugurilor defazate la 90 de grade, ceea ce ar provoca vibrații. Săgețile ghidează chiar și utilizatorii începători să corecteze alinierea în câteva secunde.
• Rulmenți pre lubrifiați și etanșați:Îmbinările universale tradiționale necesită ungere manuală înainte de instalare, folosind adesea o duză cu ac pentru a forța grăsimea în fiecare cană. Cuplajul nostru universal este pre-ambalat cu vasoare complexă de litiu la temperatură înaltă și etanșat cu etanșări labirint cu trei buze. Instalatorul poate monta cuplajul imediat, fără nicio etapă de lubrifiere, economisind 15 până la 20 de minute pentru fiecare cuplaj.
• Angajarea spline de conectare rapidă:Secțiunea telescopică a cuplajului nostru universal folosește un profil spline încoronat care se aliniază automat în timpul angajării. Chiar dacă cei doi arbori sunt ușor nealiniați, dinții spline își vor găsi canelurile de împerechere fără a se bloca. Această caracteristică este utilă în special atunci când instalați unități în spații restrânse unde alinierea vizuală este dificilă.
• Știfturi de blocare de siguranță integrate:Pentru instalații aeriene sau verticale, fabrica noastră adaugă știfturi de blocare cu arc care țin temporar cuplul universal pe loc, în timp ce mecanicul fixează șuruburile de cleme. Această caracteristică hands free previne alunecarea cuplajului de pe arbore în timpul instalării, reducând timpul de asamblare și îmbunătățind siguranța.

Pentru a cuantifica economiile de timp, am efectuat un test de instalare unul lângă altul cu cinci mecanici. Instalarea unei îmbinări universale standard a concurentului a durat în medie 34 de minute, inclusiv lubrifierea, marcarea alinierii și șuruburi. Instalarea cuplajului nostru universal a durat în medie 14 minute. Această economie de 20 de minute per cuplaj se traduce în câștiguri semnificative de productivitate pentru întreținerea flotei sau liniile de asamblare. În plus, fabrica noastră oferă un cod QR pe ​​fiecare cutie de cuplare universală care face legătura cu un ghid de instalare animat 3D. Acest lucru elimină nevoia de a căuta manuale de hârtie sau de a ghici valorile cuplului. Ghidul arată exact cum să poziționați șuruburile de cleme și să verificați fazarea unghiulară corectă. Pentru proiecte mari care implică zeci de cuplaje, designul nostru rapid de instalare poate reduce numărul total de ore de muncă cu un factor de două. În plus, cuplajul nostru universal utilizează șuruburi hexagonale metrice sau imperiale standard, astfel încât nu sunt necesare unelte speciale. Credem că simplificarea instalării nu este un lux, ci o necesitate pentru a minimiza timpul de nefuncționare. Raydafon Technology Group Co., Limited stă în spatele fiecărui cuplaj cu o linie de asistență pentru instalare de 30 de zile.

Ce parametri tehnici definesc un cuplaj universal ușor de aliniat?

În timp ce toate cuplajele universale oferă o oarecare capacitate de dezaliniere, nu toate sunt create egale. Ușurința instalării și alinierii depinde direct de parametrii tehnici specifici pe care inginerii trebuie să îi evalueze înainte de a cumpăra. Pe baza protocoalelor de testare ale fabricii noastre, următorii parametri au cel mai mare impact asupra simplificării procesului de aliniere. Am furnizat, de asemenea, un tabel de referință cu cele mai populare serii ale noastre, pentru a vă ajuta să alegeți cuplul universal potrivit pentru utilajul dumneavoastră.

• Nealiniere unghiulară statică maximă (grade):Acesta este unghiul maxim dintre axele arborelui pe care cuplajul îl poate găzdui fără a le lega. Pentru o aliniere ușoară, căutați un cuplaj universal care permite cel puțin 5 grade. Seria noastră rezistentă permite până la 30 de grade.
• Capacitate de decalaj paralel (mm):Capacitatea de a gestiona dezalinierea paralelă (decalaj, dar axe paralele) este critică atunci când se montează echipamente preforate. O valoare de 2 mm sau mai mult simplifică considerabil instalarea.
• Cursă axială (mm):Canelurile telescopice permit ajustări de lungime fără tăierea arborilor. Cuplajul nostru universal oferă o cursă axială de până la 60 mm, găzduind erorile de montare fără reluare.
• Cercul șuruburilor și designul clemei:Cuplajele cu butuci de clemă despărțiți sunt mult mai ușor de aliniat decât cele care necesită potrivire cu extractor sau contracție termică. Verificați domeniul de strângere pentru a vă asigura că se potrivește cu toleranța arborelui dvs. (+0,000 până la -0,002 inch).
• Gradul de greutate și echilibru:Cuplajele mai uşoare cu inerţie redusă sunt mai uşor de manevrat în timpul instalării. Cuplajul nostru universal folosește bronz de aluminiu de înaltă rezistență sau oțel aliat cu design web optimizat pentru a reduce greutatea cu 15% fără a sacrifica capacitatea de cuplu.

Următorul tabel detaliază parametrii legați de aliniere pentru patru serii de cuplaje universale produse deRaydafon Technology Group Co., Limited. Toate valorile se bazează pe ISO 14691 și pe validarea noastră internă.

*Timpul de instalare măsurat pentru un motor de 50 CP la configurarea pompei de către un tehnician instruit, inclusiv plasarea cuplajului și cuplul șuruburilor, dar excluzând instalarea protecției.

Alegerea parametrilor potriviți nu este doar despre comoditate; influențează direct fiabilitatea pe termen lung. Un cuplaj universal cu capacitate insuficientă de dezaliniere va fi în continuare dificil de aliniat și poate cauza defecțiuni premature ale rulmentului. Fabrica noastră recomandă ca, pentru instalațiile de mașini noi, să selectați un cuplaj cu cel puțin dublul dezalinierii așteptate. De exemplu, dacă toleranțele dvs. de montare sugerează un unghi maxim de 2 grade, alegeți un cuplaj universal evaluat pentru 4 grade sau mai mult. Această marjă de eroare asigură că, chiar și după așezarea fundației sau dilatarea termică, cuplajul va funcționa fără probleme. Raydafon Technology Group Co., Limited oferă consultanță tehnică gratuită pentru a potrivi parametrii corecti cu aspectul specific al mașinii dumneavoastră. Concentrându-vă pe aceste specificații măsurabile, vă asigurați că cuplajul universal simplifică instalarea pe întreaga durată de viață a echipamentului, nu doar în prima zi.

Cum poate fi gestionată nealinierea axială și unghiulară fără instrumente speciale?

Unul dintre cele mai intimidante aspecte ale instalării mașinilor este nevoia percepută de sisteme scumpe de aliniere cu laser sau setări de indicator cu cadran. Cu toate acestea, atunci când utilizați un cuplaj universal de dimensiuni corecte, metode simple vizuale și de calibrare a palpației sunt suficiente pentru a obține o durată de viață lungă. Fabrica noastră a dezvoltat o procedură de aliniere fără unelte speciale în trei etape, care a fost folosită cu succes de mii de echipe de întreținere din întreaga lume. Iată cum să gestionați atât dezechilibrele axiale, cât și unghiulare folosind doar o margine dreaptă, un set de calibre de palpație și o bandă de măsură obișnuită.

• Pasul 1 – Alinierea paralelă brută folosind o muchie dreaptă:Așezați o margine dreaptă prelucrată (sau o riglă metalică rigidă) peste cei doi butuci de cuplare din partea de sus, de jos și din lateral. Reglați poziția echipamentului până când marginea dreaptă atinge ambele butuci în mod egal. Pentru o cuplare universală, este acceptabilă o variație a spațiului de mai puțin de 1 mm de-a lungul lungimii butucului. Această aliniere brută durează mai puțin de 5 minute.
• Pasul 2 – Verificarea alinierii unghiulare cu calibrele de palpație:Introduceți un ecartament între fețele de cuplare la patru cadrane (0, 90, 180, 270 de grade). Diferența maximă de distanță nu trebuie să depășească 0,5 mm la 100 mm de diametru de cuplare. Deoarece un cuplaj universal acceptă erori unghiulare, aceasta nu este o toleranță critică; este pur și simplu pentru a preveni îndoirea excesivă a arborilor.
• Pasul 3 – Poziționare axială:Pentru modelele de cuplare universală telescopică, extindeți secțiunea canelară astfel încât cuplajul să fie centrat în domeniul său de deplasare. Măsurați distanța dintre capetele arborelui și asigurați-vă că cel puțin 15 mm de cuplare a canelurilor rămân la mișcarea maximă a echipamentului. Nu sunt necesare instrumente speciale; este suficientă o simplă bandă de măsurare.

După parcurgerea acestor trei pași, strângeți șuruburile de prindere sau șuruburile de fixare conform specificațiilor de cuplu furnizate cu cuplul universal. Apoi rotiți ansamblul cu mâna pentru a simți orice legare. Dacă rotirea este lină, instalarea este completă. În schimb, cu un cuplaj rigid, aceeași metodă rapidă ar duce probabil la vibrații și defecțiuni premature. Fabrica noastră a instruit echipele de service pe teren să utilizeze această abordare fără instrumente de peste un deceniu, iar feedback-ul este consistent: un cuplaj universal transformă alinierea dintr-o știință într-o simplă rutină.

Dar cum rămâne cu nealinierea dinamică în timpul funcționării? Mașinile se schimbă adesea pe suporturile lor din cauza reacției cuplului sau expansiunii termice. Un cuplaj rigid ar transmite aceste forțe în rulmenți, în timp ce un cuplaj universal se îndoaie pur și simplu. Prin urmare, după instalarea inițială, verificările periodice sunt în continuare recomandate, dar sunt mult mai puțin critice. Vă recomandăm să inspectați cuplajul universal la fiecare 500 de ore de funcționare pentru semne de scurgere de grăsime sau uzură neobișnuită. Dacă se detectează orice nealiniere minoră, șuruburile de prindere pot fi slăbite, echipamentul poate fi împins, iar cuplajul poate fi strâns din nou în mai puțin de 30 de minute. Această simplitate reduce bariera în calea întreținerii corespunzătoare. Raydafon Technology Group Co., Limited oferă un card de aliniere laminat care se potrivește în cutia dvs. de instrumente, rezumând metoda în trei etape. Prin eliminarea nevoii de lasere și comparatoare cu cadran, cuplajul nostru universal dă putere fiecărui mecanic să obțină rezultate de aliniere de calitate profesională din prima încercare.

Întrebări frecvente (FAQ)

Întrebarea 1: Poate un cuplaj universal să compenseze atât decalajul paralel, cât și dezalinierea unghiulară în același timp?

Răspuns: Da, un cuplaj universal poate găzdui simultan decalaj paralel și nealiniere unghiulară, deoarece ansamblul său transversal și rulment oferă două axe independente de rotație. Când arborii de antrenare și de antrenare au un decalaj paralel, cuplajul creează o mică deformare unghiulară la fiecare jug. Acest efect combinat este limitat de unghiul maxim de lucru al îmbinării. De exemplu, seria noastră de cuplaje universale permite decalaj paralel de până la 4 mm și dezaliniere unghiulară de 8 grade simultan, fără pierderi de cuplu. Cu toate acestea, dacă decalajul este prea mare, unghiul efectiv poate depăși valoarea nominală a cuplajului. Fabrica noastră oferă un calculator de dezaliniere online pentru a vă ajuta să verificați limitele combinate.

Întrebarea 2: Cum simplifică un cuplaj universal telescopic canelat instalarea axială atunci când distanțele arborelui sunt incerte?

Răspuns: Cuplajele universale telescopice canelate au o secțiune canelată tată și femela care alunecă axial. În timpul instalării, dacă distanța dintre capetele arborelui nu este cunoscută cu precizie (de exemplu, după înlocuirea motorului), tehnicianul pur și simplu extinde sau comprimă cuplajul pentru a se potrivi golului. Spline transmite cuplul, permițând în același timp mișcarea axială liberă, eliminând nevoia de a tăia arbori sau de a adăuga distanțiere. Designul cuplajului universal al fabricii noastre are o canelură acoperită cu nailon care previne coroziunea prin frecare și asigură o alunecare lină chiar și după perioade lungi de mișcare. Această caracteristică este deosebit de valoroasă în echipamentele agricole unde schimbările de implementare apar frecvent.

Întrebarea 3: Utilizarea unui cuplaj universal elimină nevoia de suporturi flexibile sau elemente de cauciuc într-o transmisie?

Răspuns: În timp ce un cuplaj universal gestionează excepțional de bine dezalinierea, nu asigură amortizarea vibrațiilor de torsiune, cum ar fi un cuplaj din cauciuc sau poliuretan. Pentru aplicații cu impulsuri de torsiune semnificative (de exemplu, motoare cu un singur cilindru sau compresoare cu piston), vă recomandăm să combinați un cuplaj universal cu un amortizor separat de vibrații. Cu toate acestea, pentru majoritatea aplicațiilor de la motoare electrice la pompă sau cutie de viteze, rulmenții cu ace metalici ai cuplajului universal fac o treabă bună în transmiterea cuplului curat, fără a introduce joc. Fabrica noastră oferă o versiune cu disc compozit a cuplajului universal care oferă o conformitate limitată la torsiune. Consultați echipa noastră de ingineri pentru o analiză completă a transmisiei.

Întrebarea 4: Care este unghiul maxim de instalare recomandat pentru un cuplaj universal pentru a asigura o durată lungă de viață a rulmentului?

Răspuns: Pentru a obține o durată de viață de 10.000 de ore de funcționare, vă recomandăm să mențineți unghiul de funcționare continuu sub 15 grade pentru cuplajele universale simple și sub 25 de grade pentru tipurile cu cardan dublu (CV). Unghiurile de instalare peste aceste valori vor funcționa în continuare, dar pot reduce proporțional durata de viață a rulmentului. De exemplu, funcționarea la 20 de grade într-un singur cuplaj universal poate reduce durata de viață a rulmentului la 4.000 de ore. Fabrica noastră include o diagramă a factorilor de ajustare a duratei de viață cu fiecare livrare de cuplare universală. În timpul instalării, urmăriți întotdeauna cel mai mic unghi posibil, dar nu vă faceți griji cu privire la atingerea unghiului zero - aceasta este frumusețea articulației universale.

Întrebarea 5: Cum știu dacă instalația mea universală de cuplare este prea nealiniată chiar și pentru capacitatea cuplajului?

Răspuns: Există trei semne de nealiniere excesivă în timpul instalării: în primul rând, nu puteți glisa complet cuplul universal pe ambii arbori fără a forța; în al doilea rând, când rotiți ansamblul cu mâna, simțiți un punct strâns distinct o dată pe revoluție; în al treilea rând, șuruburile de prindere par să se lupte să mențină alinierea. Dacă observați oricare dintre acestea, remăsurați alinierea unghiulară și decalată folosind o margine dreaptă și un raportor. Dacă valorile depășesc evaluările din tabelul nostru de produse, trebuie să repoziționați echipamentul sau să utilizați un cuplaj universal de serie mai mare. Raydafon Technology Group Co., Limited oferă asistență tehnică gratuită pentru a diagnostica problemele de instalare prin inspecție foto sau video, asigurându-vă că nu vă ghiciți niciodată calea prin aliniere.

Concluzie: simplificați-vă următoarea instalare cu cuplajul nostru universal

Instalarea și alinierea utilajelor nu mai trebuie să fie consumatoare de timp, costisitoare sau frustrante. După cum am detaliat, un cuplaj universal de înaltă calitate de la Raydafon Technology Group Co.,Limited abordează în mod direct provocările de bază ale nealinierii arborelui. Eliminand nevoia de instrumente laser de precizie, reducand timpul de instalare cu mai mult de jumatate si oferind o capacitate axiala si unghiulara iertatoare, cuplajul nostru universal permite echipei dumneavoastra de intretinere sa obtina performante fiabile ale transmisiei de la prima incercare. Indiferent dacă instalați o nouă linie de producție, modificați o pompă de irigare sau mențineți o flotă de recolte, principiile alinierii simplificate se aplică universal.

Sunteți gata să vă transformați procesul de instalare?Contactați Raydafon Technology Group Co., Limited astăzipentru o consultație gratuită de dimensionare. Fabrica noastră poate livra modele standard de cuplare universală în termen de 24 de ore și oferim, de asemenea, lungimi de caneluri personalizate și acoperiri rezistente la coroziune pentru medii dure. Fiecare achiziție de cuplare include ghidul nostru rapid de aliniere și suport tehnic pe viață. Nu lăsați procedurile complicate de aliniere să vă întârzie proiectele. Solicitați acum o ofertă sau un eșantion de inginerie și experimentați diferența pe care o face adevărata simplificare.
