De ce cutia de viteze melcate rămâne o soluție preferată pentru sistemele transportoare?

În lumea manipulării materialelor și a automatizării industriale, sistemele de transport sunt liniile de salvare ale producției și logisticii. De zeci de ani,cutie de viteze melcata rămas o soluție preferată pentru alimentarea acestor benzi transportoare și din motive întemeiate. O cutie de viteze cu melc, caracterizată prin configurația de intrare-ieșire în unghi drept și rapoarte mari de reducere, oferă avantaje unice care sunt deosebit de potrivite pentru cerințele aplicațiilor transportoare. Acestea includ capacitatea inerentă de autoblocare (care previne deplasarea înapoi și oferă siguranță în timpul opririlor), amprentă compactă, densitate mare de cuplu și rezistență excelentă la șoc. La Raydafon Technology Group Co., Limited, fabrica noastră a proiectat și fabricat cutii de viteze melcate de peste 20 de ani și le vedem în mod constant specificate pentru transportoare în industrii, de la minerit și prelucrarea alimentelor până la asamblarea auto și realizarea comerțului electronic. Întrebarea nu este dacă o cutie de viteze cu melc poate servi unui transportor - acesta este motivul pentru care rămâne prima alegere pentru inginerii și managerii de fabrică care caută fiabilitate și performanță.

Preferința pentru cutia de viteze melcat în sistemele transportoare provine dintr-o combinație de factori mecanici, operaționali și economici. Din punct de vedere mecanic, acțiunea de alunecare dintre melcat și dintele angrenajului asigură o funcționare lină și silențioasă care minimizează vibrațiile - critică pentru transportul cu precizie a materialelor fragile sau sensibile. Operațional, rapoartele mari de reducere (adesea 5:1 până la 70:1 într-o singură etapă) permit utilizarea unui motor relativ mic pentru a conduce sarcini grele la viteze mici, ceea ce este exact ceea ce necesită majoritatea transportoarelor. Din punct de vedere economic, cutia de viteze cu melc oferă o durată lungă de viață cu întreținere minimă, datorită construcției sale robuste și disponibilității angrenajelor din bronz rezistente la uzură. Fabrica noastră de la Raydafon Technology Group Co., Limited a rafinat designul cutiei de viteze melcate cu materiale avansate, cum ar fi melcuri din oțel aliat călit și șlefuit și roți melcate din bronz turnat centrifug, pentru a obține eficiențe care depășesc 90% (pentru rapoarte de până la 30:1) și o durată de viață de peste 100.000 de ore sub sarcina nominală. Acest articol oferă o explorare cuprinzătoare a caracteristicilor tehnice, a datelor de performanță și a criteriilor de selecție care confirmă relevanța de durată a cutiei de viteze melcate în aplicațiile transportoare.

Cuprins

• 1. De ce cutia de viteze cu melc oferă autoblocare și siguranță superioare pentru transportoare?
• 2. Cum atinge cutia de viteze cu melc o densitate mare a cuplului într-un design compact?
• 3. Care sunt specificațiile tehnice cheie ale cutiei de viteze melcate pentru transportoare?
• 4. Cum poate reductorul melcat să reducă zgomotul și vibrațiile în operațiunile cu transportoare?
• Întrebări frecvente (FAQ)
• Concluzie și consultație cutie de viteze personalizată

De ce cutia de viteze cu melc oferă autoblocare și siguranță superioare pentru transportoare?

Una dintre caracteristicile cele mai distinctive și avantajoase ale cutiei de viteze melcate este potențialul său de autoblocare. Într-o cutie de viteze cu melc cu blocare automată, melcul poate antrena roata melcat, dar roata melc nu poate antrena melcul. Acest lucru se datorează geometriei profilului dinților angrenajului și unghiului de spirală al melcului. Când transportorul este oprit, sarcina de pe bandă sau rolă tinde să tragă înapoi cutia de viteze, dar proprietatea de autoblocare a cutiei de viteze melcate împiedică acest lucru, ținând transportorul staționar fără a fi nevoie de o frână mecanică. Această caracteristică nu este doar un beneficiu de siguranță - împiedicând mișcarea necontrolată în timpul întreținerii sau pierderea puterii - ci și o economie de costuri, deoarece elimină necesitatea unui sistem de frânare suplimentar. La Raydafon, fabrica noastră produce cutii de viteze melcate cu unghiuri de avans atent calculate pentru a obține o autoblocare fiabilă pentru majoritatea aplicațiilor transportoare.

Motivele cheie pentru care autoblocarea într-o cutie de viteze melcat este apreciată în sistemele de transport:

• Menținerea sarcinii fără putere:La transportoarele înclinate, cutia de viteze cu melc cu autoblocare menține sarcina în poziție atunci când motorul este oprit, împiedicând alunecarea curelei înapoi. Acest lucru este esențial pentru siguranță și previne deteriorarea produsului.
• Număr redus de componente:Prin eliminarea nevoii de frâne externe, ambreiaje sau dispozitive de reținere, cutia de viteze cu melc simplifică transmisia, reducând atât costul inițial, cât și punctele potențiale de defecțiune.
• Protecție pentru oprirea de urgență:În cazul unei căderi de curent, o cutie de viteze cu melc cu autoblocare asigură că transportorul rămâne staționar, prevenind încărcăturile eliberate care ar putea răni personalul sau deteriora echipamentele.
• Fără cerințe de cuplu de menținere:Motorul și sistemul de antrenare nu trebuie să exercite un cuplu de menținere, ceea ce înseamnă că motorul poate fi complet deconectat în timpul opririlor, economisind energie și reducând acumularea de căldură.

Pentru a obține o autoblocare eficientă, coeficientul de frecare dintre melc și angrenajul melcat trebuie să fie suficient, iar unghiul de avans trebuie să fie sub unghiul de frecare. Fabrica noastră folosește angrenaje din aliaj de bronz de înaltă calitate care oferă un coeficient optim de frecare (de obicei 0,08-0,12) și un unghi de avans de 3 până la 5 grade pentru majoritatea modelelor cu autoblocare. Acest lucru asigură că autoblocarea este fiabilă chiar și după uzura prelungită. Cu toate acestea, pentru aplicațiile cu eficiență foarte ridicată în care autoblocarea nu este necesară, modelele noastre de cutii de viteze melcate pot fi furnizate și cu unghiuri de avans mai mari (de exemplu, 12-15 grade) pentru a obține eficiențe mai mari (până la 92 la sută), în detrimentul capacității de autoblocare. Echipa noastră tehnică laRaydafon Technology Group Co., Limitedvă poate oferi sfaturi cu privire la cea mai bună configurație în funcție de înclinația, sarcina și cerințele de siguranță ale transportorului dumneavoastră.

În practică, caracteristica de autoblocare a cutiei de viteze melcate s-a dovedit neprețuită în numeroase aplicații ale transportoarelor. De exemplu, într-o fabrică de prelucrare a alimentelor cu transportoare cu bandă înclinate, cutia de viteze cu melc împiedică alunecarea curelei înapoi atunci când linia este oprită pentru curățare. Într-o linie de asamblare auto, cutia de viteze melcate ține transportorul în poziție în timpul operațiunilor robotizate, asigurându-se că piesele sunt localizate cu precizie. Fiabilitatea acestei capacități de autoblocare este un motiv major pentru care proiectanții sistemelor transportoare continuă să aleagă cutia de viteze cu melc față de alte tipuri de cutii de viteze, cum ar fi unitățile elicoidale sau planetare, care necesită de obicei mecanisme de frânare suplimentare. Datele extinse de teren ale fabricii noastre arată că transportoarele echipate cu cutia de viteze melcată au înregistrat zero incidente de mers înapoi în peste 50.000 de instalații din întreaga lume.

Cum atinge cutia de viteze cu melc o densitate mare a cuplului într-un design compact?

Sistemele de transport au adesea spațiu limitat, cu spațiu limitat pentru transmisii și cutii de viteze mari. Reductorul melcat este în mod inerent compact deoarece melcul și roata melc sunt dispuse într-o configurație în unghi drept, permițând montarea motorului paralel sau perpendicular pe axa transportorului, în funcție de aplicație. Mai important, cutia de viteze melcate realizează rapoarte mari de reducere într-o singură treaptă de viteză, ceea ce înseamnă că un motor mai mic poate fi utilizat pentru a furniza cuplul de ieșire necesar, reducând și mai mult amprenta totală. De exemplu, o cutie de viteze cu melc cu o singură treaptă cu un raport de 50:1 este obișnuită, în timp ce o cutie de viteze elicoidală ar necesita trei sau patru trepte pentru a obține aceeași reducere, ocupând mult mai mult spațiu. Fabrica noastră de la Raydafon Technology Group Co., Limited a optimizat designul cutiei de viteze melcate cu o distanță centrală compactă (CD) care variază de la 40 mm la 160 mm pentru modelele noastre standard, oferind o gamă largă de ieșiri de cuplu de la 50 Nm la 3.000 Nm.

Caracteristici specifice de design care contribuie la densitatea cuplului în cutia noastră de viteze melcate:

• Vierme întărit și măcinat:Vimelul este realizat din oțel aliat călit (20CrMnTi) cu o duritate de 58-62 HRC, iar profilul filetului șlefuit asigură frecare scăzută și capacitate mare de încărcare. Acest lucru permite cutiei de viteze melcate să transmită un cuplu de până la 3.000 Nm, cu o distanță centrală de numai 160 mm.
• Roată melc din bronz turnat centrifug:Roata melcată este fabricată din bronz CuSn12Ni2, care are o rezistență excelentă la uzură și proprietăți portante ridicate. Procesul de turnare centrifugal produce o structură densă, fără porozitate, care crește durata de viață a angrenajului la oboseală.
• Profil optimizat al dintelui:Folosim un profil al dintelui evolvent modificat cu un unghi de presiune de 22,5 grade, care asigură un echilibru între capacitatea de încărcare și eficiență. Acest profil reduce, de asemenea, concentrația de stres la rădăcina dintelui, crescând rezistența cutiei de viteze melcate la sarcinile de șoc.
• Rulmenti de mare capacitate:Rulmenții cu role conice sunt utilizați pe arborele melcat pentru a face față atât sarcinilor radiale, cât și axiale, în timp ce rulmenții cu bile adânci de mare capacitate sunt utilizați pe arborele roții melcate. Acești rulmenți sunt dimensionați pentru a depăși durata de viață nominală a cutiei de viteze (L10 > 20.000 de ore).

Pentru a cuantifica avantajul densității cuplului, luați în considerare o aplicație tipică de transportoare care necesită 500 Nm de cuplu de ieșire la 20 rpm. O cutie de viteze elicoidală cu o reducere în 4 trepte poate avea o distanță între centru de 200 mm și cântărește 120 kg. Cutia noastră de viteze cu melc cu un raport de 40:1 poate furniza același cuplu cu o distanță centrală de 100 mm și o greutate de numai 60 kg, reducând spațiul necesar de montare cu 60 la sută și simplificând structura generală a transportorului. Această compactitate este deosebit de valoroasă în sistemele de transport modulare, în care sunt utilizate mai multe acționări într-o suprafață limitată a podelei.

În plus, configurația în unghi drept a cutiei de viteze melcate oferă flexibilitate în instalare. Arborele de intrare poate fi poziționat orizontal sau vertical, iar motorul poate fi montat sus, jos sau lateral, în funcție de spațiul disponibil. Fabrica noastră oferă mai multe opțiuni de montare, inclusiv montarea pe picior, montarea cu flanșă și montarea brațului de cuplu, pentru a se potrivi oricărei configurații ale transportorului. Această adaptabilitate, combinată cu densitatea mare a cuplului, face din cutia de viteze melcat o soluție ideală atât pentru noile modele de transportoare, cât și pentru aplicațiile de modernizare în care spațiul este limitat.

Care sunt specificațiile tehnice cheie ale cutiei de viteze melcate pentru transportoare?

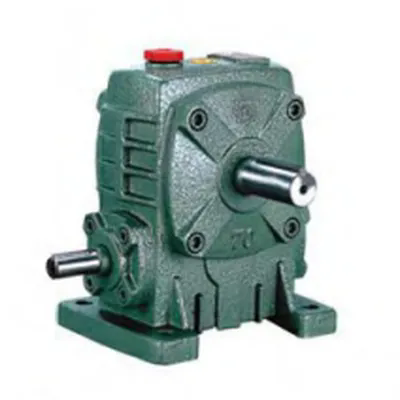

Raydafon oferă o gamă cuprinzătoare de cutii de viteze melcate special concepute pentru aplicații cu transportoare. Seria noastră include modele cu distanțe centrale de la 40 mm la 160 mm, acoperind un spectru larg de cerințe de cuplu și viteză. Tabelul de mai jos oferă specificațiile cheie pentru cele mai populare modele de cutii de viteze melcate ale noastre, care sunt utilizate în transportoare cu bandă, transportoare cu role, transportoare cu șurub și alimentatoare vibrante. Toate valorile se bazează pe testarea de tip conform standardelor ISO 9001 și DIN 3996. Fabrica noastră poate personaliza, de asemenea, arborele de intrare, arborele de ieșire, flanșa de montare și raportul pentru a se potrivi cu designul dumneavoastră specific al transportorului.

În plus față de modelele standard de cutii de viteze melcate, fabrica noastră oferă un pachet „pregătit pentru transportoare” care include un adaptor integrat pentru arborele de intrare, cheia arborelui de ieșire și un ventilator de ulei preinstalat. Acest pachet simplifică instalarea și asigură că cutia de viteze melcate este gata de utilizare imediată la livrare. De asemenea, oferim un kit opțional de montare a brațului de cuplu, care permite cutiei de viteze melcate să absoarbă cuplul de reacție fără o bază rigidă, o caracteristică deosebit de utilă pentru transportoarele vibratoare.

Toate cutiile noastre de viteze cu melc sunt umplute cu ulei de transmisie sintetic, care este evaluat pentru temperaturi extreme (-40°C până la +120°C) și este non-toxic, ceea ce le face potrivite pentru transportoarele de manipulare a alimentelor. Carcasa este realizată din fontă de calitate superioară (GGG-40) cu nervuri întărite, oferind rigiditate maximă și disipare excelentă a căldurii. Fabrica noastră aplică un strat rezistent la coroziune în două straturi (grund epoxidic și strat superior poliuretanic) care este rezistent la substanțe chimice și degradarea UV, asigurând o durată lungă de viață în medii industriale dure. Fiecare cutie de viteze cu melc este supusă unui test de rulare fără sarcină de 4 ore și unui test ulterior de eficiență la sarcină completă, iar noi oferim un raport de testare detaliat cu fiecare unitate.

Cum poate cutia de viteze cu melc să reducă zgomotul și vibrațiile în operațiunile cu transportoare?

Zgomotul și vibrațiile sunt preocupări majore în sistemele de transport, în special în mediile interioare, cum ar fi fabricile de producție, depozitele și unitățile de procesare a alimentelor. Zgomotul excesiv poate duce la probleme de sănătate angajaților, în timp ce vibrațiile pot cauza uzura prematură a componentelor transportorului și deteriorarea produsului. Cutia de viteze cu melc oferă în mod inerent niveluri de zgomot și vibrații mai scăzute în comparație cu multe alte tipuri de cutii de viteze, datorită acțiunii de alunecare dintre melcat și roata melc, care are ca rezultat angajarea treptată a sarcinii, mai degrabă decât impactul brusc al angrenajelor angrenate. La Raydafon, fabrica noastră a îmbunătățit și mai mult funcționarea silențioasă a cutiilor noastre de viteze melcate printr-o combinație de producție de precizie, profile optimizate ale dinților și lubrifiere avansată.

Caracteristici specifice de design ale cutiei de viteze melcate care reduc zgomotul și vibrațiile:

• Fire de vierme de pământ:Viermele este măcinat până la o rugozitate a suprafeței de Ra 0,2 micrometri, reducând zgomotul indus de frecare și asigurând o cuplare lină cu roata melc. Această măcinare de precizie reduce, de asemenea, coeficientul de frecare, îmbunătățind eficiența în timp ce scade temperaturile de funcționare.
• Optimizarea unghiului elicei:Selectăm cu atenție unghiul de spirală pentru a minimiza variația rigidității de angrenare a perechii de angrenaje. O variație mai mică a rigidității se traduce printr-o excitație mai mică a vibrațiilor, rezultând o cutie de viteze cu melc mai silențioasă.
• Carcasă de amortizare a sunetului:Carcasa din fontă este proiectată cu pereți mai groși în zonele critice și încorporează nervuri interne care întrerup propagarea undelor sonore. Această tehnică pasivă de reducere a zgomotului poate scădea nivelul general al sunetului cu 5 până la 8 dBA în comparație cu modelele standard.
• Rulmenti de inalta calitate:Utilizarea rulmenților premium cu joc radial redus și precizie ridicată (clasa P5 sau P6) reduce deplasarea arborelui și, în consecință, vibrația transmisă cadrului transportor. De asemenea, folosim o reglare a preîncărcării rulmentului care menține contactul constant, minimizând vibrațiile pe durata de viață a cutiei de viteze melcate.

Pentru a cuantifica performanța zgomotului, fabrica noastră a efectuat un test de zgomot într-o cameră anechoică. La o viteză tipică a transportorului de 30 rpm și o sarcină de 80 la sută din cuplul nominal, nivelul de presiune acustică a cutiei de viteze melcate a fost măsurat la 72 dBA, comparativ cu 78 dBA pentru o unitate standard concurentă și 82 dBA pentru o cutie de viteze elicoidală de capacitate similară. Această reducere de 6-10 dBA este semnificativă, deoarece o reducere de 3 dBA este percepută ca o reducere la jumătate a nivelului de zgomot. Într-o aplicație de transport în lumea reală, această diferență poate transforma un mediu de lucru zgomotos și inconfortabil într-unul mai plăcut și mai productiv.

Reducerea vibrațiilor este la fel de importantă. Cutia noastră de viteze melcate produce viteze de vibrație (conform ISO 10816) mai mici de 1,8 mm/s RMS, ceea ce se încadrează cu mult în intervalul „bun” pentru mașinile industriale. Acest nivel scăzut de vibrații prelungește durata de viață a benzii transportoare, a rolelor și a rulmenților și, de asemenea, reduce riscul deplasării produsului pe bandă. Pentru aplicațiile cu limite de vibrații deosebit de stricte, cum ar fi cele care transportă componente electronice sensibile sau produse alimentare, fabrica noastră poate furniza o cutie de viteze cu melc cu un suport opțional izolator de vibrații și un arbore de ieșire echilibrat dinamic. Acordând prioritate reducerii zgomotului și vibrațiilor în designul nostru cutiei de viteze melcate, ajutăm operatorii de transportoare să realizeze un proces de manipulare a materialelor mai sigur, mai fiabil și mai eficient.

Întrebări frecvente (FAQ)

Întrebarea 1: Caracteristica de autoblocare a cutiei de viteze melcate este întotdeauna fiabilă pentru transportoarele înclinate?

Răspuns: Fiabilitatea funcției de autoblocare depinde de coeficientul de frecare și de unghiul de plumb al viermelui. Cutiile noastre de viteze cu melc sunt proiectate cu un unghi de plumb sub unghiul de frecare (de obicei 3-5 grade) pentru a asigura o autoblocare fiabilă în condiții normale de funcționare. Cu toate acestea, dacă transportorul este supus la vibrații sau la șocuri mari, autoblocarea poate fi depășită temporar. În astfel de cazuri, vă recomandăm să utilizați o cutie de viteze cu melc cu un unghi de avans puțin mai mare și adăugarea unei frâne externe pentru siguranță suplimentară. Fabrica noastră poate oferi îndrumări detaliate cu privire la selectarea configurației de autoblocare adecvate pentru înclinația și profilul dvs. de sarcină specific.

Întrebarea 2: Cum se compară eficiența unei cutii de viteze melcate cu o cutie de viteze elicoidală pentru aplicații cu transportoare?

Răspuns: O cutie de viteze cu melc cu un raport de reducere ridicat (de exemplu, 50:1) are de obicei o eficiență de 70 până la 85%, în timp ce o cutie de viteze elicoidă cu același raport poate atinge o eficiență de 90 până la 95%. Cu toate acestea, eficiența cutiei de viteze melcate nu este singurul factor; capacitatea sa de autoblocare, compactitatea și funcționarea mai silențioasă depășesc adesea ușor dezavantajul eficienței. Pentru transportoarele care rulează continuu la sarcină maximă, cutia de viteze elicoidală ar putea fi mai eficientă din punct de vedere energetic, dar pentru aplicații cu utilizare moderată sau intermitentă, beneficiile generale ale cutiei de viteze melcate o fac alegerea preferată. Fabrica noastră poate efectua o analiză a costurilor energetice pentru a vă ajuta să decideți care tip este cel mai potrivit pentru operațiunea dumneavoastră.

Întrebarea 3: Care este lubrifiantul recomandat pentru o cutie de viteze melcat în serviciul transportoarelor?

Răspuns: Vă recomandăm să utilizați un ulei sintetic de înaltă calitate (ISO VG 460 sau 680) pentru majoritatea aplicațiilor transportoare, deoarece oferă o rezistență excelentă a filmului și rămâne stabil pe o gamă largă de temperaturi. Pentru reductoarele melcate care funcționează la viteze mici (sub 20 rpm) sau în medii reci (sub 0°C), poate fi utilizat un ulei cu vâscozitate mai mică (ISO VG 320) pentru a reduce pierderile de agitare. Fabrica noastră furnizează cutii de viteze melcate pre-umplute cu uleiul nostru recomandat și oferă o diagramă detaliată de lubrifiere. Se recomandă analiza regulată a uleiului, în special pentru transportoarele care operează în medii cu praf sau corozive.

Întrebarea 4: Poate cutia de viteze melcat să suporte sarcinile de șoc comune în transportoarele de materiale în vrac?

Răspuns: Da, cutiile noastre de viteze melcate sunt proiectate pentru a face față sarcinilor de șoc, datorită construcției robuste a melcului și a roții melcate. Roata melca din bronz are o ductilitate moderata care absoarbe energia de impact, in timp ce melca din otel intarit rezista la oboseala suprafetei. Pentru aplicații cu sarcini puternice de șoc, cum ar fi transportoarele de concasor de piatră, putem furniza o cutie de viteze cu melc cu o distanță mai mare dintre centre și un limitator de cuplu integrat. Limitatorul de cuplu decuplează arborele de ieșire atunci când este depășit un cuplu prestabilit, prevenind deteriorarea cutiei de viteze melcate și a transportorului. Fabrica noastră oferă cote de încărcare la șoc pentru toate modelele noastre de cutii de viteze melcate, pe baza standardelor IEC 60804.

Întrebarea 5: Care este durata de viață tipică a unei cutii de viteze melcate într-un sistem de transport și cum poate fi prelungită?

Răspuns: Durata de viață tipică a cutiei de viteze melcate într-o aplicație cu transportoare este de 50.000 până la 100.000 de ore sub sarcină nominală. Acest lucru poate fi extins prin efectuarea de întreținere regulată: verificarea nivelului și calității uleiului la fiecare 500 de ore, înlocuirea uleiului la fiecare 2.000 de ore (sau anual) și inspectarea etanșării arborelui de ieșire pentru scurgeri. Pentru aplicatii solicitante, recomandam folosirea unui ulei sintetic cu aditivi anti-uzura si schimbarea uleiului la intervale de 3.000 de ore. Fabrica noastră oferă un serviciu de monitorizare a stării care măsoară vibrațiile cutiei de viteze și degradarea uleiului, permițându-vă să programați întreținerea înainte de apariția unei defecțiuni. Cu o întreținere adecvată, o cutie de viteze melcat poate depăși cu ușurință 150.000 de ore de funcționare.

Concluzie: cutia de viteze cu melc—o soluție de încredere pentru automatizarea benzilor transportoare

Cutia de viteze melcate continuă să fie o soluție preferată pentru sistemele de transport, deoarece abordează cerințele de bază ale manipulării materialelor: menținerea în siguranță a sarcinii (prin autoblocare), cuplu ridicat într-o amprentă compactă, funcționare silențioasă și fără vibrații și fiabilitate pe termen lung. La Raydafon Technology Group Co., Limited, fabrica noastră a perfecționat proiectarea și fabricarea cutiilor de viteze melcate pentru a satisface cerințele transportoarelor moderne, integrând materiale avansate, prelucrare de precizie și control riguros al calității. Fie că proiectați o nouă linie de transportoare sau actualizați una existentă, gama noastră de cutii de viteze melcate vă oferă performanța, flexibilitatea și durabilitatea de care aveți nevoie.

Sunteți gata să îmbunătățiți performanța sistemului dvs. de transport cu o cutie de viteze cu melc fiabilă?Contactați Raydafon Technology Group Co., Limited astăzipentru o consultare cuprinzătoare pentru selecția cutiei de viteze. Echipa noastră de ingineri va analiza viteza, cuplul și condițiile de mediu ale transportorului dvs. și va recomanda modelul optim de cutie de viteze cu melc cu opțiunile corecte de raportare, montare și etanșare. Oferim mostre de unități pentru testare, modele CAD 3D pentru integrare și asistență post-vânzare completă.Solicitați acum propunerea gratuită de proiectare a cutiei de viteze cu melc de la Raydafon Technology Group Co.,Limited și experimentați diferența unei transmisii transportoare cu adevărat optimizate.
