Cum acceptă designul cutiei de viteze melcate amenajările echipamentelor compacte?

În designul modern al echipamentelor industriale, spațiul este o primă. Inginerii caută în mod constant modalități de a reduce amprenta mașinii fără a compromite performanța sau fiabilitatea. Thecutie de viteze melcatdesignul oferă o soluție convingătoare, permițând configurații compacte ale echipamentelor prin transmisia sa unică de putere în unghi drept, raportul ridicat de reducere într-o singură etapă și flexibilitatea de integrare. Spre deosebire de cutiile de viteze cu axe paralele sau planetare, cutia de viteze cu melc realizează o reducere semnificativă a vitezei într-o singură treaptă - până la 100:1 - în timp ce arborii de intrare și de ieșire sunt poziționați la un unghi de 90 de grade. Această configurație în unghi drept permite montarea motoarelor de-a lungul sau dedesubtul arborelui antrenat, reducând drastic lungimea totală a trenului de transmisie. La Raydafon Technology Group Co., Limited, fabrica noastră s-a specializat în proiectarea cutiilor de viteze melcate de peste două decenii și am fost martori cum produsele noastre le-au permis clienților să-și micșoreze amprenta mașinii cu până la 35%. Acest articol analizează caracteristicile specifice de design care susțin compactitatea, susținute de specificații tehnice și date de aplicație din lumea reală.

Dar compactitatea unei cutii de viteze melcate depășește orientarea arborelui. Designul permite în mod inerent un raport mare cuplu-greutate, ceea ce înseamnă că o cutie de viteze mai mică poate transmite aceeași putere ca o unitate mai mare cu arbore paralel. În plus, capacitatea de autoblocare a multor cutii de viteze melcate elimină nevoia de frâne externe în aplicațiile de reținere, economisind și mai mult spațiu și reducând numărul de componente. Fabrica noastră a proiectat o serie de cutii de viteze melcate cu arbori tubi de ieșire și flanșe de montare modulare, permițând cuplarea directă la arborii antrenați fără a fi nevoie de rulmenți sau cuplaje suplimentare. Aceste caracteristici fac ca transmisia cu melc să fie alegerea preferată pentru sistemele de transport, mașinile de ambalare, echipamentele de manipulare a materialelor și multe alte aplicații în care spațiul de podea este limitat. În acest ghid cuprinzător, vom analiza elementele cheie de design, vom oferi specificații detaliate ale produsului și vom împărtăși cele mai bune practici de la Raydafon pentru a vă ajuta să obțineți cea mai compactă dispunere a echipamentului posibil.

Cuprins

• 1. De ce transmisia de putere în unghi drept face ca transmisia cu melc să fie ideală pentru aranjamente compacte?
• 2. Cum reduce densitatea cuplului mare dimensiunea cutiei de viteze fără a sacrifica performanța?
• 3. Care sunt specificațiile cheie ale seriei noastre de viteze melcate?
• 4. Cum pot economisi spațiu suplimentar cu arborele tubular și opțiunile de motor integrate?
• Întrebări frecvente (FAQ)
• Concluzie și consultație de personalizare

De ce transmisia de putere în unghi drept face ca transmisia cu melc să fie ideală pentru amenajări compacte?

Cea mai distinctivă caracteristică a unei cutii de viteze melcate este transmisia sa de putere în unghi drept. Într-o cutie de viteze tipică cu arbore paralel, arborii de intrare și de ieșire sunt pe aceeași axă, ceea ce necesită ca motorul să fie plasat în linie cu arborele antrenat. Acest lucru are ca rezultat un tren de transmisie lung, liniar, care iese adesea dincolo de cadrul mașinii, crescând amprenta totală a echipamentului. Cutia de viteze cu melc, însă, folosește un melc (șurub) pentru a antrena o roată melcată, cu arborii orientați la 90 de grade. Acest lucru permite ca motorul să fie montat perpendicular pe arborele de ieșire, „pliind” efectiv trenul de transmisie într-o formă de L compactă. Această geometrie este deosebit de avantajoasă în aplicațiile în care lățimea sau lungimea mașinii este limitată, cum ar fi sistemele de transport, mașinile mobile sau componentele celulelor robotizate.

Avantajele specifice ale designului cutiei de viteze melcate în unghi drept:

• Lungime totală redusă:Prin poziționarea motorului lângă cutia de viteze, lungimea totală a trenului de transmisie poate fi redusă cu 30 până la 50% în comparație cu o cutie de viteze în linie cu aceeași putere a motorului. Acest lucru le permite proiectanților de echipamente să încadreze unitățile în spații mai înguste.
• Orientari versatile de montare:Cutia noastră de viteze cu melc poate fi montată în orice poziție - montată pe picior, montată pe flanșă sau montată pe arbore. Carcasa este proiectată cu mai multe fețe de montare, permițând atașarea cutiei de viteze direct la cadrul mașinii fără a necesita suporturi suplimentare.
• Adaptor motor integrat:Oferim o gamă de adaptoare de motor care permit montarea directă a motoarelor IEC sau NEMA pe carcasa de intrare a cutiei de viteze. Acest lucru elimină necesitatea unei cuplari între motor și cutie de viteze, economisind lungimea axială suplimentară și reducând problemele de aliniere.
• Economie de spațiu lateral:În echipamentele cu mai multe axe de antrenare, cum ar fi mesele de indexare cu mai multe stații sau sistemele de stocare automate, cutiile de viteze melcate pot fi imbricate compact una lângă alta, deoarece arborii de intrare sunt orientați spre interior, reducând la minimum lățimea totală a bancului de antrenare.

Pentru a ilustra potențialul de economisire a spațiului, luați în considerare un sistem de transport proiectat pentru o fabrică de procesare a alimentelor. Designul original a folosit o cutie de viteze elicoidală cu un motor montat în linie, necesitând o lungime totală de antrenare de 850 mm. Instalația trebuia să reducă lățimea transportorului pentru a se încadra într-un culoar îngust. Prin trecerea la designul nostru cutie de viteze cu melc cu un suport de motor în unghi drept, lungimea transmisiei a fost redusă la 460 mm - o reducere cu 46%. Acest lucru a permis fabricii să instaleze transportorul pe culoarul disponibil fără modificări structurale. Cutia de viteze cu melc a furnizat, de asemenea, raportul de reducere necesar de 20:1 într-o singură etapă, reducând și mai mult numărul de componente și simplificând asamblarea.

În plus, designul în unghi drept permite ca cutia de viteze melcate să fie plasată direct în punctul de aplicare a puterii, reducând nevoia de arbori de transmisie lungi, rulmenți suplimentari și structuri de susținere. Fabrica noastră laRaydafon Technology Group Co., Limitedoferă opțiuni personalizate de extensie a arborelui care permit ieșirii cutiei de viteze să se cupleze direct cu arborele de intrare al mașinii, eliminând necesitatea unei flanșe de cuplare separate. Această abordare integrată nu numai că economisește spațiu, ci și reduce numărul de puncte critice de aliniere, îmbunătățind fiabilitatea generală. În rezumat, geometria în unghi drept a cutiei de viteze melcate este fundamentul compactității sale și este un motiv cheie pentru care designerii aleg tehnologia melcului pentru aplicații cu spațiu limitat.

Cum reduce densitatea cuplului mare dimensiunea cutiei de viteze fără a sacrifica performanța?

Densitatea cuplului - cantitatea de cuplu furnizată per unitate de dimensiune a cutiei de viteze - este un parametru critic pentru proiectarea echipamentelor compacte. Cutia de viteze melcate excelează în acest domeniu datorită acțiunii de alunecare dintre melcat și roata melcat, care permite o zonă mare de contact pentru distribuirea sarcinii. Spre deosebire de angrenajele cilindrice sau elicoidale, în care doar câțiva dinți sunt în contact la un moment dat, angrenajul melcat are angrenare continuă a dinților de-a lungul lungimii melcului, răspândind sarcina pe o suprafață mai mare. Acest lucru permite cutiei de viteze melcate să atingă o capacitate de cuplu mai mare decât cutiile de viteze cu arbore paralel la aceeași distanță centrală. În consecință, o cutie de viteze cu melc mai mică poate gestiona același cuplu ca o alternativă mai mare și mai grea, contribuind direct la compactitatea echipamentului.

Factori cheie care îmbunătățesc densitatea cuplului în designul cutiei de viteze melcate:

• Profil optimizat al dintelui (tip ZAI sau ZI):Cutia noastră de viteze melcate folosește un melc călit și șlefuit cu un profil ZI (involut), combinat cu o roată melc din bronz. Această combinație oferă o capacitate mare de încărcare și un coeficient de frecare scăzut, permițând cutiei de viteze să transmită până la 1.500 Nm de cuplu într-o carcasă cu distanța centrală de dimensiunea 63.
• Selecție de rulmenți de calitate superioară:Folosim rulmenți cu role conice pe arborele melcat și rulmenți de contact unghiular de rezistență pe arborele de ieșire. Acești rulmenți pot suporta atât sarcini radiale, cât și axiale, asigurându-se că cutia de viteze își menține cuplul nominal chiar și în condiții de sarcină radială.
• Ungere și răcire îmbunătățite:Carcasa cutiei de viteze melcate este proiectată cu o capacitate internă mare de ulei și aripioare de răcire, permițând căldurii să se disipeze rapid. Aceasta înseamnă că cutia de viteze poate funcționa continuu la cuplul nominal fără reducere termică, ceea ce altfel ar necesita o unitate mai mare.
• Vierme cementat (58-62 HRC):Viermii noștri sunt căliți după șlefuire, rezultând o suprafață rezistentă la uzură, cu un miez dur. Acest lucru prelungește durata de viață la oboseală a cutiei de viteze și menține capacitatea de cuplu pe milioane de cicluri.

Pentru a cuantifica avantajul densității cuplului, am comparat cutia noastră de viteze melcat (distanță între centru 80 mm) cu o cutie de viteze elicoidală de dimensiuni similare. Cutia de viteze cu melc a atins un cuplu nominal de ieșire de 2.100 Nm, în timp ce unitatea elicoidală a furnizat 1.400 Nm în același volum al carcasei. Această densitate de cuplu cu 50% mai mare înseamnă că proiectanții de echipamente pot folosi o cutie de viteze cu melc mai mică pentru a obține aceeași performanță, economisind spațiu și greutate. În aplicațiile de echipamente mobile, cum ar fi mașinile agricole sau echipamentele de manipulare a materialelor, această reducere a greutății îmbunătățește, de asemenea, eficiența consumului de combustibil și reduce sarcina structurală.

Fabrica noastră a dezvoltat, de asemenea, o variantă de design numită cutia de viteze cu melc „dens la cuplu”, care utilizează un ulei sintetic special formulat care reduce frecarea cu 30 la sută, permițând o ieșire și mai mare a cuplului fără a crește distanța dintre centru. Această variantă este populară în aplicații precum mașinile de rulare și echipamentele de imagistică medicală, unde spațiul este extrem de limitat, dar un cuplu ridicat este esențial. Alegând designul corect al cutiei de viteze melcate de la Raydafon, proiectanții de echipamente pot realiza un aspect mai compact fără a compromite puterea sau fiabilitatea.

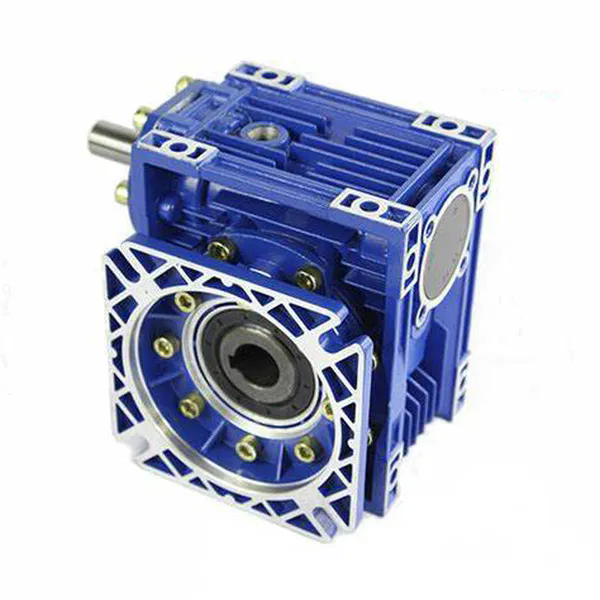

Care sunt specificațiile cheie ale seriei noastre de cutii de viteze melcate?

Raydafon Technology Group Co., Limited oferă o gamă cuprinzătoare de dimensiuni ale cutiei de viteze melcate, de la unități miniaturale (distanță între centru 30 mm) până la modele pentru sarcini grele (distanță centru 200 mm). Fiecare serie este disponibilă cu o varietate de rapoarte de reducere (5:1 până la 100:1), opțiuni de montare și configurații ale arborelui de ieșire. Tabelul de mai jos rezumă specificațiile pentru cele mai populare modele ale noastre cutii de viteze melcate, care sunt utilizate pe scară largă în echipamentele de ambalare, transport și automatizare. Toate unitățile sunt testate conform standardelor ISO 9001 și sunt disponibile cu certificare ATEX pentru atmosfere explozive. Fabrica noastră oferă, de asemenea, un serviciu de dimensionare personalizat pentru a se potrivi exact cuplul și cerințele de spațiu.

Pe lângă dimensiunile standard, fabrica noastră oferă o versiune „scurtă” a cutiei de viteze melcate cu o lungime redusă a carcasei pentru aplicațiile în care adâncimea totală este critică. Acest lucru se realizează prin utilizarea unui aranjament mai compact al lagărelor și a unui rezervor de ulei redus, fără niciun sacrificiu în ceea ce privește cuplul datorită geometriei noastre interne optimizate. Oferim, de asemenea, o variantă din oțel inoxidabil pentru industriile alimentare și farmaceutice, unde sunt necesare conformitatea la spălare și rezistența la coroziune. Toate produsele noastre cutie de viteze melcate sunt susținute de o garanție de 2 ani și includ un manual de utilizare detaliat cu recomandări de lubrifiere și programe de întreținere.

Fabrica noastră oferă, de asemenea, dimensiuni personalizate ale alezajului, dimensiuni ale canalului de cheie și flanșe de montare pentru a se potrivi cu echipamentul dvs. existent. Menținem un inventar extins de unități standard de cutie de viteze cu melc pentru livrare imediată și putem produce comenzi personalizate cu termene de livrare de până la 15 zile lucrătoare. Echipa noastră de ingineri este disponibilă să vă ajute în selectarea cutiei de viteze melcate optime pentru configurația echipamentului dumneavoastră compact, luând în considerare nu numai cuplul și raportul, ci și constrângerile de spațiu, factorii de mediu și cerințele de zgomot.

Cum pot economisi spațiu în continuare cu arborele tubular și opțiunile motorului integrat?

Dincolo de geometria în unghi drept și densitatea mare a cuplului, cutia de viteze cu melc oferă caracteristici de design suplimentare care reduc dramatic amprenta echipamentului. Două dintre cele mai impactante sunt opțiunea arborelui tubular de ieșire și configurația integrată a motorului (motorreductor). O cutie de viteze cu melc cu arbore tubular permite arborelui antrenat al mașinii să treacă direct prin ieșirea cutiei de viteze, eliminând necesitatea unui cuplaj, a unui suport de rulment separat și a unui mecanism de aliniere. Această conexiune directă nu numai că economisește spațiu, dar reduce și numărul de componente, reducând atât costurile, cât și cerințele de întreținere. Fabrica noastră a dezvoltat o gamă de cutii de viteze cu melc cu arbore tubular cu conexiuni cu cheie sau cu discuri contractabile, acoperind diametre ale arborelui de la 14 mm până la 75 mm.

Avantajele cheie de economisire a spațiului ale arborelui tubular și ale designului motorului integrat:

• Arborele tubular elimină lungimea cuplajului:Într-o configurație tradițională, arborele de ieșire al cutiei de viteze se conectează la arborele mașinii printr-un cuplaj flexibil, care poate adăuga 80 până la 150 mm lungime axială. Cutia de viteze cu melc cu arbore tubular se montează direct pe arborele mașinii, reducând lungimea totală a trenului de transmisie cu această sumă.
• Motorul integrat reduce înălțimea totală:Versiunea noastră de motor integrată (motorreductor) găzduiește motorul direct pe carcasa de intrare a cutiei de viteze. Acest lucru îndepărtează piciorul motorului și cuplajul, coborând înălțimea totală și permițând antrenamentului să se potrivească sub transportoare cu spațiu liber sau bazele mașinii.
• Eliminarea lagărelor arborelui:Deoarece cutia de viteze cu arbore tubular susține arborele mașinii prin rulmenții săi interni, nu mai aveți nevoie de rulmenți separați pe cadrul mașinii. Acest lucru reduce atât amprenta la sol, cât și costul echipamentului.
• Instalare și aliniere simplificate:Montarea directă a arborelui tubular asigură concentricitatea și elimină necesitatea unei alinieri precise în timpul instalării. Acest lucru reduce timpul și abilitățile necesare pentru asamblare, ceea ce este deosebit de benefic pentru mașinile de producție de mare volum.

Pentru a ilustra potențialul de economisire a spațiului al acestor caracteristici, să luăm în considerare o aplicație de antrenare a transportorului. Un design convențional cu o cutie de viteze cu melc montată pe picior, un cuplaj flexibil, un motor și o transmisie prin curea ar putea ocupa 900 mm lungime. Folosind cutia noastră de viteze cu melc cu arbore tubular cu un motor integrat (motorreductor), lungimea de antrenare a fost redusă la 510 mm. Motorul integrat a eliminat și placa de bază a motorului, economisind o lățime suplimentară de 100 mm. Amprenta totală a mașinii a fost redusă cu 34%, permițând plasarea echipamentului într-o celulă de producție mai strânsă și îmbunătățirea fluxului de material în fabrică.

Fabrica noastră de la Raydafon Technology Group Co., Limited oferă, de asemenea, o versiune „compact cu braț de torsiune” a cutiei de viteze melcate, care utilizează un braț de reacție în loc de un suport de picior sau flanșă. Acest design permite ca cutia de viteze să fie suspendată de arborele mașinii, necesitând spațiu zero pe podea. Acest lucru este util în special în echipamentele mobile sau în aplicațiile în care montarea sub montaj este imposibilă. Am livrat aceste soluții compacte de cutie de viteze cu braț de cuplu pentru vehicule cu ghidaj automat (AGV), unde fiecare milimetru de spațiu este critic.

Pe scurt, arborele tubular și opțiunile de motor integrate transformă cutia de viteze melcate dintr-o componentă simplă într-o soluție completă de antrenare care reduce în mod activ amprenta echipamentului. Prin eliminarea cuplajelor, rulmenților și bazelor de montare, aceste modele susțin tendința către mașini mai compacte, mai eficiente și mai rentabile. Fabrica noastră poate furniza modele CAD 3D ale fiecărei configurații de cutie de viteze melcate pentru a vă ajuta să integrați fără probleme unitatea în designul mașinii dumneavoastră.

Întrebări frecvente (FAQ)

Întrebarea 1: Cum se compară cutia de viteze melcat cu o cutie de viteze elicoidală conică în ceea ce privește compactitatea?

Răspuns: Cutia de viteze cu melc este, în general, mai compactă decât o cutie de viteze elicoidală conică pentru același cuplu și raport, în special la reducerile într-o singură etapă de peste 15:1. Cutia de viteze elicoidală conică necesită două trepte pentru a obține un raport de 20:1, în timp ce cutia de viteze cu melc îl realizează într-o singură treaptă, economisind aproximativ 30 la sută în lungime. În plus, cutia de viteze cu melc are o amprentă de montare mai simplă, deoarece nu necesită o bază de montare separată pentru arborele intermediar. Cu toate acestea, cutia de viteze cu melc este puțin mai puțin eficientă decât cea cu elicoidal conic (de obicei 80-90 la sută față de 95-97 la sută), dar pentru multe aplicații, economiile de spațiu justifică compromisul minor de eficiență. Fabrica noastră oferă date de eficiență și comparație de spațiu pentru orice aplicație, la cerere.

Întrebarea 2: O cutie de viteze melcat poate fi montată vertical pentru a economisi și mai mult spațiu?

Răspuns: Da, cutia noastră de viteze cu melc este proiectată pentru orientări de montare versatile, inclusiv pe verticală (arborele de intrare orizontal, arborele de ieșire vertical sau invers). Montarea verticală poate fi benefică în echipamentele în care arborele antrenat este vertical, cum ar fi în mixere sau mese rotative. Cu toate acestea, trebuie acordată o atenție deosebită lubrifierii și etanșării. Fabrica noastră oferă modele de cutii de viteze melcate orientate vertical, cu niveluri specifice de ulei, aerisire și etanșări pentru a preveni scurgerile de ulei și pentru a asigura o lubrifiere adecvată. Oferim instrucțiuni detaliate de montare și un kit de etanșare special pentru instalații verticale. Amprenta compactă a cutiei de viteze melcate este menținută chiar și în configurații verticale.

Întrebarea 3: Cum afectează designul arborelui tubular cuplul nominal al cutiei de viteze?

Răspuns: Designul arborelui tubular nu reduce cuplul nominal al cutiei de viteze, deoarece carcasa și rulmenții cutiei de viteze sunt evaluate pentru a gestiona cuplul total transmis. Arborele tubular este dimensionat pentru a găzdui arborele mașinii, iar canalul de cheie sau discul de contracție este proiectat pentru a transmite cuplul fără alunecare. În cutia noastră de viteze melcate, arborele tubular este susținut de rulmenți rezistenti la ambele capete, asigurându-se că capacitatea de cuplu este aceeași ca și versiunea cu arbore solid. Cu toate acestea, sarcina radiantă admisibilă pe arborele tubular poate fi puțin mai mică decât pe un arbore solid datorită materialului redus al arborelui. Fabrica noastră oferă cote de sarcină radiantă specifice pentru fiecare model de arbore tubular.

Întrebarea 4: Cutiile de viteze melcate sunt mai zgomotoase decât alte tipuri de cutii de viteze în configurații compacte?

Răspuns: Cutiile de viteze cu melc pot fi mai zgomotoase decât cutiile de viteze elicoidale, în special la viteze mari, datorită frecării de alunecare dintre melc și roata melc. Cu toate acestea, designul nostru cutiei de viteze cu melc încorporează mai multe caracteristici pentru a reduce zgomotul, inclusiv viermi de precizie (clasa ISO 6), modele optimizate de contact cu dinții și materiale de carcasă care amortiza sunetul. Fabrica noastră oferă, de asemenea, o versiune „silențioasă” cu o roată melc din bronz aliată special pentru frecare și zgomot reduse. În configurațiile compacte, unde cutia de viteze poate fi mai aproape de operator, vă recomandăm seria noastră silentioasă pentru a respecta reglementările privind zgomotul la locul de muncă. Oferim date privind nivelul de zgomot (dB la 1 metru) pentru fiecare model de cutie de viteze melcat.

Întrebarea 5: Ce personalizări oferă Raydafon Technology Group Co.,Limited pentru cutia de viteze melcat utilizată în echipamente compacte?

Răspuns: Oferim opțiuni extinse de personalizare pentru a se potrivi cu modele de echipamente compacte: lungimi sau diametre speciale ale arborelui de ieșire, adaptoare de motor personalizate, configurații multiple ale arborelui de ieșire (extins simplu/dublu, tubular sau canelat), limitatoare de cuplu integrate și picioare de montare personalizate. De asemenea, oferim asistență pentru proiectare pentru a minimiza învelișul, cum ar fi utilizarea unui arbore de intrare mai scurt sau integrarea cutiei de viteze în cadrul mașinii în sine. Fabrica noastră are o echipă de inginerie internă care poate lucra cu fișierele dvs. CAD pentru a optimiza amplasarea cutiei de viteze melcate. Oferim consultații inițiale gratuite și putem oferi modele 3D pentru integrare. Contactați-ne cu constrângerile dvs. specifice de spațiu și vă vom propune o soluție personalizată.

Concluzie: obțineți o eficiență maximă a spațiului cu cutia de viteze Worm Gearbox

Cutia de viteze melcate este alegerea principală pentru inginerii care doresc să realizeze configurații compacte ale echipamentelor fără a compromite cuplul sau fiabilitatea. Transmisia sa de putere în unghi drept, densitatea mare a cuplului, opțiunea de arbore tubular și capabilitățile integrate ale motorului lucrează împreună pentru a reduce amprenta mașinii cu până la 35 la sută. La Raydafon Technology Group Co., Limited, fabrica noastră a proiectat serii de cutii de viteze melcate care nu sunt doar compacte, ci și durabile, eficiente și personalizabile în funcție de nevoile dvs. specifice ale aplicației. Indiferent dacă proiectați un transportor nou, o mașină de ambalat sau un robot mobil, cutia noastră de viteze melcate vă poate ajuta să încadrați mai multe funcții într-un spațiu mai mic.

Sunteți gata să vă optimizați aspectul echipamentului cu o soluție compactă de cutie de viteze cu melc?Contactați Raydafon Technology Group Co., Limited astăzipentru o revizuire cuprinzătoare a designului. Furnizați-vă cuplul, viteza, spațiul de montare și cerințele de mediu, iar echipa noastră de ingineri vă va oferi o propunere personalizată, inclusiv modele 3D, curbe de performanță și o cotație de preț. Oferim teste gratuite de mostre la fabrica noastră și livrare rapidă în întreaga lume.Solicitați acum consultația dumneavoastră gratuită de la Raydafon Technology Group Co.,Limited și faceți primul pas către echipamente mai compacte și mai eficiente cu cutia noastră de viteze cu melc premium.
