Angrenaje din nailon

Raydafon produce roți dințate din nailon personalizate în PA66, POM, UHMWPE, ABS, PTFE, PPS și PEEK la propria fabrică din Ningbo, China. Modulele rulează de la M1 la M12 și mai departe, grade de precizie de la DIN6 la DIN9, produse conform ISO, DIN, ANSI, JIS, BS sau propriul desen. PA66 ranforsat cu fibre oferă o durată de uzură cu aproximativ 60% mai mare decât nailonul standard, iar angrenajele sunt auto-lubrifiante - fără punct de lubrifiere, funcționare mai silențioasă și o fracțiune din greutatea metalului. Prototipurile pot fi prelucrate înainte ca sculele să fie angajate, apoi mutate la turnare pentru volum. Termenul de livrare al eșantionului este de 20 de zile lucrătoare, în vrac 25 de zile, plată prin T/T sau L/C, prețuri ale eșantionului de la 2 USD la 100 USD, în funcție de dimensiune și material. Utilizările tipice includ mașini de control automat, manipularea semiconductoarelor, echipamente medicale, trackere solare, mașini-unelte și sisteme de parcare. Trimiteți desenul sau mostra pentru o ofertă în termen de 24 de ore.

Roți dințate din nailon — turnate și prelucrate la comandă, de la M1 la M12

Raydafon produce roți dințate din nailon din PA, POM, UHMWPE, ABS, PTFE, PPS și PEEK pentru transmisii care necesită funcționare silențioasă și fără lubrifiere. Module de la M1 la M12 (și mai departe), precizie la DIN6–DIN9, standarde la ISO, DIN, ANSI, JIS și BS, realizate după desen sau proiectate invers din eșantionul dumneavoastră.

Gama de module
M1 – M12+
Materiale
PA / POM / PEEK …
Gradul de precizie
DIN6 – DIN9
Exemplu de timp de livrare
20 de zile lucrătoare
Timp de livrare în vrac
25 de zile
Condiții de plată
T/T, L/C

Angrenaje din nailon personalizate — Producător și furnizor din China

Raydafon produce roți dințate din nailon la comandă în propriul atelier din Ningbo, China, pentru OEM care au nevoie de un anumit număr de dinți, alezaj, butuc sau material, mai degrabă decât o piesă de catalog. Trimiteți un desen cotat sau un eșantion de angrenaj și îl vom tăia sau modela pentru a se potrivi, în calitatea de polimer care se potrivește încărcăturii, vitezei și mediului dumneavoastră. Deoarece ne ocupăm atât de turnare, cât și de prelucrare, același proiect poate începe cu un prototip prelucrat și poate trece la o piesă de producție turnată odată ce geometria este fixată - ceea ce elimină riscul de scule de la primele mostre.

Cumpărătorii tipici sunt constructori de mașini automate de asamblare și control, echipamente de manipulare a semiconductoarelor, dispozitive medicale, mașini-unelte, sisteme de parcare și echipamente de transport, unde un angrenaj auto-lubrifiant elimină un punct de ungere din programul de întreținere. Dacă aveți nevoie de o familie de angrenaje din plastic, mai degrabă decât de un angrenaj cilindric, vedeți integralunelte din plasticgamă; dacă sarcina este dincolo de polimer, metalulangrenaj dreptlinia din aceeași fabrică o acoperă.

Specificații și opțiuni disponibile

M1 – M12+Gama de modele (M4, M5, M8 și mai mari la cerere)
DIN6 – DIN9Clase de precizie
+60%Durată de viață cu PA66 ranforsat cu fibre față de nylon standard

Fișa completă de specificații. Derulați tabelul în lateral pe un dispozitiv mobil pentru a citi fiecare rând.

Articol Caietul de sarcini
Numărul modelului M1, M1.5, M2, M2.5, M3, M4, M5, M8, M12 etc.
Material PA (nailon), POM, UHMWPE, ABS, PTFE, PPS, PEEK. PA66 ranforsat cu fibre și alte tipuri de sticlă umplute disponibile.
Standard ISO, DIN, ANSI, JIS, BS și non-standard / la desen
Gradul de precizie DIN6, DIN7, DIN8, DIN9
Procesul de fabricație Modelat prin injecție pentru volum; Prelucrat CNC din stoc de polimeri pentru prototipuri, loturi mici și dimensiuni în care sculele nu sunt justificate
Toleranţă Confirmat pe caracteristică și pe proces la etapa de ofertă; toleranța realizabilă depinde de modul, grosimea peretelui, material și dacă piesa este turnată sau prelucrată
Finisaj de suprafață Așa cum sunt turnate, turnate, lustruite cu vapori sau sablate; piesele prelucrate pot fi finisate după desen
Operații suplimentare Alezaj, canelură, butuc, orificiu pentru șurub de fixare, inserție metalică, broșare butuc, asamblare cu arbore
Ambalare Pungă de plastic + cutie, sau carcasă din lemn pentru cantități mai mari și piese grele
Condiții de plată T/T, L/C
Timp de producție 20 de zile lucrătoare pentru mostre, 25 de zile pentru comenzile în vrac
Mostre Prețul eșantionului este cuprins între 2 și 100 USD, în funcție de dimensiune și material; eșantion de transport expres plătit de client
Aplicație Mașini de control automat, industria semiconductoare, mașini industriale generale, echipamente medicale, echipamente pentru energie solară, mașini-unelte, sisteme de parcare, echipamente de transport feroviar de mare viteză și aviație și similare

Vă rugăm să rețineți:călirea, frezarea, șlefuirea, anodizarea și placarea cu zinc sunt procese cu angrenaje metalice și nu se aplică angrenajelor din polimeri. Dacă un desen specifică aceste tratamente, îl vom semnala și vom propune echivalentul polimerului - calitate umplută cu sticlă, finisaj turnat sau o piesă din plastic prelucrată - înainte de a cota.

Alegerea polimerului potrivit pentru echipamentul dvs

CEL MAI COMUNITĂ

PA / Nylon 66

Dur, tolerant la impact și auto-lubrifiant natural. PA66 ranforsat cu fibre oferă o durată de viață mai mare cu aproximativ 60% decât nailonul standard, făcându-l implicit pentru linia de asamblare și dispozitivele de transmisie. Absoarbe umezeala, astfel încât permiteți o mișcare dimensională ușoară în serviciul umed.

POM

Mai rigid și mai stabil dimensional decât nailonul în condiții de umiditate, cu frecare scăzută și prelucrabilitate excelentă. Alegerea mai bună unde distanța dintre centru și jocul trebuie să rămână previzibile și unde angrenajul este prelucrat mai degrabă decât turnat.

PEEK / PPS

Polimeri de inginerie de înaltă temperatură, de înaltă rezistență pentru servicii la temperaturi ridicate sau agresive din punct de vedere chimic - unelte semiconductoare, cicluri de sterilizare și unități care văd solvenți sau apă fierbinte. Cost material mai mare, deci specificați doar acolo unde taxa o cere.

UHMWPE / PTFE / ABS

UHMWPE și PTFE pentru frecare foarte scăzută și contact de alunecare; ABS unde costul și aspectul contează mai mult decât capacitatea de încărcare. Vă vom recomanda nota după ce vă revizuim sarcina, viteza și mediul.

Detaliu produs

Fotografii ale producției noastre de angrenaje din nailon — roți dințate finite, forma dinților și detalii ale alezajului.

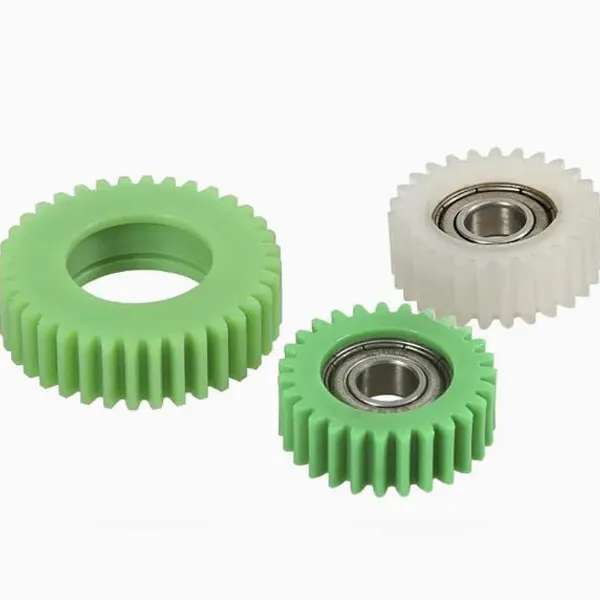

Nylon spur gears manufactured by Raydafon showing tooth form and hub detail
Roți dințate din nailon — forma dinților, butuc și detalii ale alezajului.

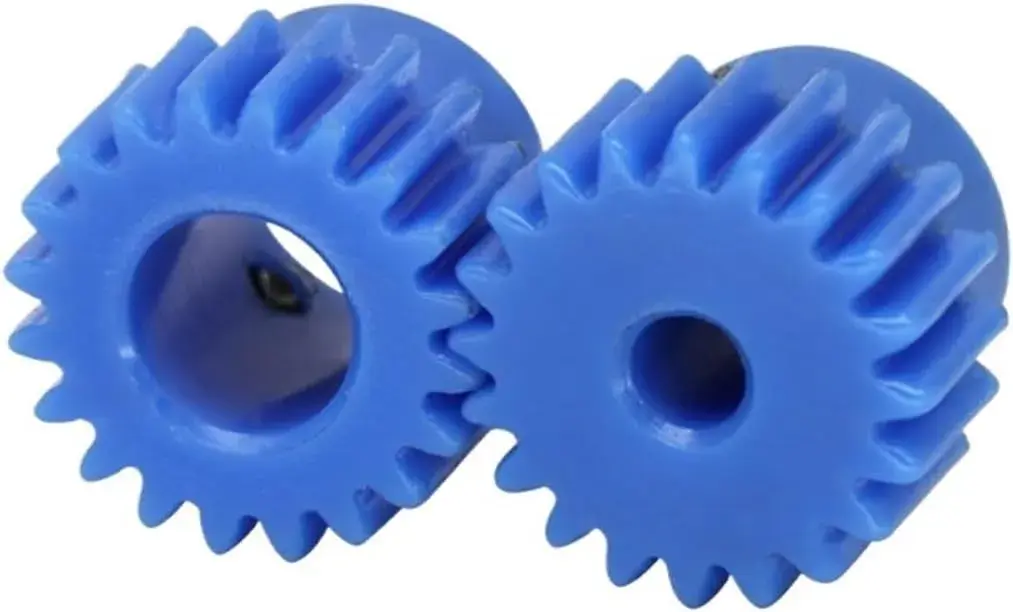

Custom nylon spur gear with precision bore produced to customer drawing
Angrenaj din nailon personalizat prelucrat și finisat după desen.

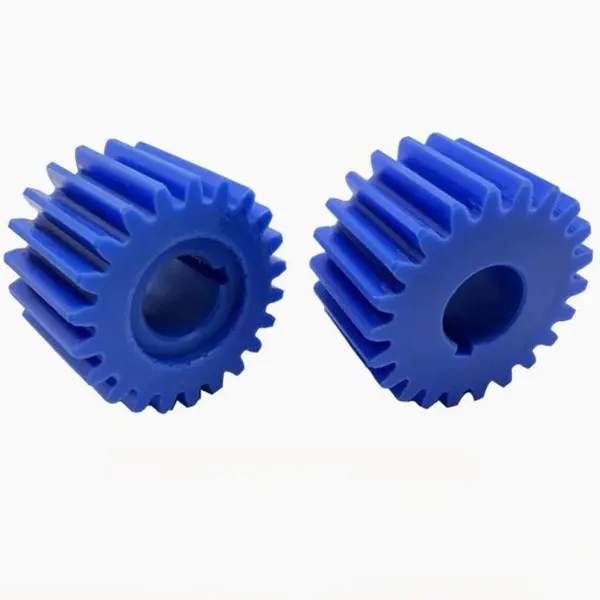

Nylon spur gear set assembled and inspected before packing
Seturile de viteze inspectate și asamblate înainte de ambalare.

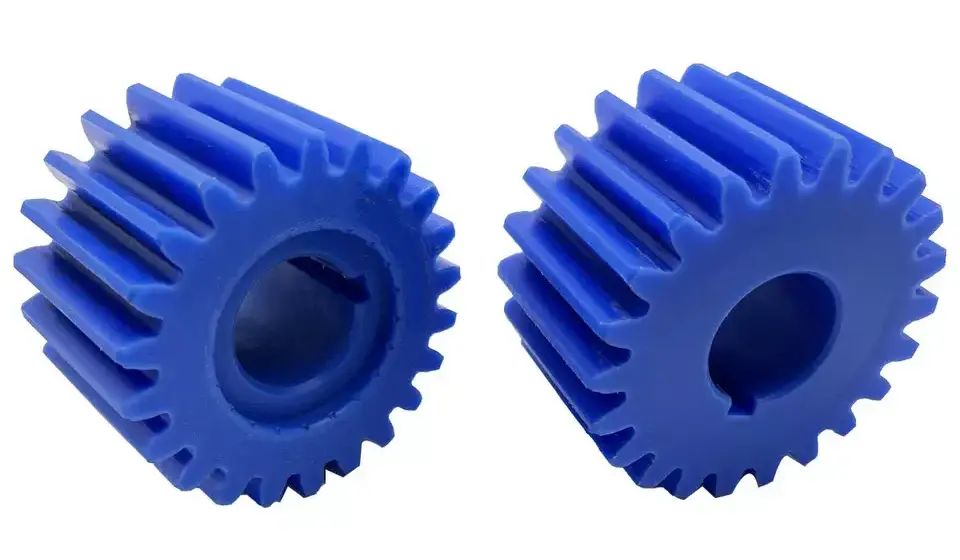

Nylon spur gears in different modules and materials ready for shipment
Diferite module și tipuri de polimeri produse pentru același client.

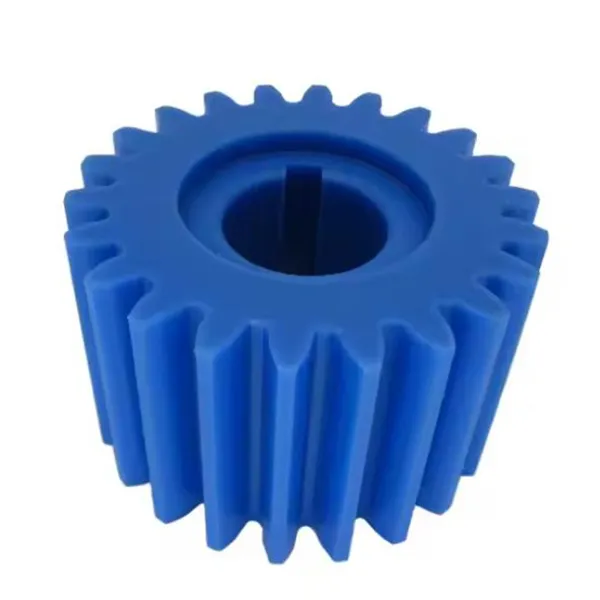

Nylon spur gear dimensional inspection before dispatch
Inspecție dimensională înainte de expediere.

Avantaje cheie

  • Auto-lubrifiant, fără punct de ungereFără o peliculă de lubrifiant de întreținut, angrenajul îndepărtează o cameră de ulei, garnituri și o sarcină de service recurentă din designul dumneavoastră. Imprimantele, dozatoarele și echipamentele de birou funcționează luni de zile de utilizare zilnică fără rezistența sau zgomotul pe care îl dezvoltă o pereche de angrenaje metalice uscate.
  • Liniste prin material si geometriePolimerul atenuează vibrațiile în loc să sune ca oțelul, iar materialele armate cu fibre mențin forma dintelui suficient de bine pentru a menține ochiurile silențioase pe tot lotul. Atelierele și echipamentele de birou înregistrează o scădere clară a zgomotului după trecerea de la angrenajele metalice.
  • Purtați viața dincolo de plasticul obișnuitPA66 ranforsat cu fibră oferă o durată de uzură cu aproximativ 60% mai mare decât nailonul standard, astfel încât un angrenaj care anterior trebuia înlocuit poate rula printr-o utilizare extinsă de înaltă frecvență pe o linie de asamblare cu pierderi neglijabile ale suprafeței dinților.
  • Rezistenta la coroziune si chimicaNailonul nu ruginește și tolerează mediile umede, ușor acide și ușor alcaline, plus mulți agenți de curățare. Acest lucru îl face potrivit pentru zonele de spălare și echipamentele exterioare în care un angrenaj metalic placat s-ar defecta în cele din urmă.
  • O fracțiune din greutatea metaluluiMasa redusă reduce inerția pieselor antrenate, ceea ce contează pentru dispozitivele portabile, drone, dispozitivele de acționare ușoare și orice mecanism în care fiecare gram afectează durata de viață sau manevrarea bateriei.
  • Prototip pentru producție sub un singur acoperișPrototipurile prelucrate vă permit să validați geometria înainte de a vă dedica la scule, apoi același atelier mută piesa la turnare pentru volum. Păstrați un furnizor, o referință de toleranță și un standard de inspecție pe tot parcursul.
  • Materiale și standarde flexibileȘapte familii de polimeri și cinci standarde de angrenaje (ISO, DIN, ANSI, JIS, BS) înseamnă că același desen poate fi produs în calitatea de care are nevoie aplicația dvs., mai degrabă decât cea pe care un furnizor o are în stoc.
  • Prețuri direct din fabrică pe volumTurnarea, prelucrarea, inspecția și ambalarea sunt toate interne, astfel încât nu există o marjă de tranzacționare între dvs. și producție, iar costul unitar scade previzibil pe măsură ce cantitatea crește.

Angrenaje din nailon vs metal: când plasticul este alegerea potrivită

Un angrenaj din nailon nu este un înlocuitor mai slab pentru unul din oțel - este o decizie diferită de proiectare. Plasticul câștigă acolo unde sarcina este moderată, viteza este suficient de mare încât zgomotul contează, iar lubrifierea este costisitoare sau imposibil de întreținut. Pierde acolo unde cuplul este mare, temperatura este susținută peste limita polimerului sau sarcina implică șoc continuu care ar deforma dinții.

Alege nailonFuncționare silențioasă, fără lubrifiere, greutate redusă, rezistență la coroziune, sarcină moderată
Alege metalulCuplu ridicat, temperatură ridicată, șoc puternic, toleranță strânsă la modul mare
Alegeți pe amândouăAngrenaj din plastic cu pinion din oțel - perechea comună silențioasă, cu uzură redusă

În practică, cel mai durabil aranjament este adesea un angrenaj din nailon care rulează pe un pinion din oțel sau alamă: polimerul se uzează în detrimentul metalului, plasa rămâne silențioasă, iar partea metalică suportă stresul mai mare. Spuneți-ne materialul angrenajului de împerechere și vă vom sfătui cu privire la joc și aportul de distanță centrală, deoarece plasticul și metalul se extind la viteze diferite.

Aplicații

  • Mașini de control automatUnități de asamblare și indexare
  • Industria semiconductoarelorMecanisme de manipulare și poziționare
  • Utilaje industriale generaleTransportoare și trepte de reducere a luminii
  • Echipament medicalUnități curate, fără lubrifiere
  • Echipamente pentru energie solarăTracker și angrenaj actuator
  • Masini-unelteMecanisme de alimentare și reglare
  • Sisteme de parcareAcționări de barieră și porți
  • Echipamente feroviare și aviatice de mare vitezăMecanisme interioare și auxiliare

Mărturii ale clienților

DavidPowerTech Machinery, Australia — piese de transmisie pentru linia de asamblare

Înlocuirea pieselor de transmisie pe linia noastră de asamblare a fost un proces de încercare și eroare; uneltele anterioare de la alți furnizori erau fie zgomotoase, fie se uzau rapid. Am plasat o comandă de probă pentru aceste roți dințate din nailon și diferența a fost imediată - atelierul a devenit vizibil mai silențios și, după mai mult de două luni de funcționare intensivă, suprafețele dinților nu prezintă aproape nicio uzură. Ceea ce a ieșit în evidență dincolo de produs a fost procesul: întrebările noastre materiale au primit răspuns în detaliu, odată cu transportul a venit un raport de inspecție, iar când ploaia puternică a amenințat livrarea, au contactat transportatorul și l-au rearanjat astfel încât angrenajele să ajungă intacte.

MihaiProiect de modernizare a echipamentelor

Când mi-am modernizat echipamentul, am comparat o mulțime de furnizori de echipamente și am ales Raydafon. Roțile dințate finite se potriveau exact cu desenul, cu un profil curat al dinților și fără blitz, iar odată instalată mașina a funcționat constant, cu vibrații vizibil mai puține. Aveam îngrijorări dacă nailonul va rezista, dar după mai mult de o lună de utilizare intensivă nu există deloc deformare. Chiar și întrebările târzii au primit răspuns prompt, ceea ce m-a convins să rămân cu ele.

LisaEchipamente de studio, mecanisme mici

Am avut nevoie de unelte potrivite pentru echipamentele mici din studioul meu și am comparat opțiuni online pentru o lungă perioadă de timp. Eram puțin nervos pentru că prețul era mai mic decât unele mărci, dar piesele au ajuns cu suprafețe netede, fără bavuri și o formă obișnuită a dintelui, iar instalarea a mers fără probleme de montare. În timpul utilizării, zgomotul echipamentului a scăzut clar și a funcționat continuu mai mult de zece zile, fără uzură sau blocaj.

Întrebări frecvente ale cumpărătorilor

  • Puteți face o roată dințată din nailon după desenul meu sau dintr-o mostră?Da. Trimiteți un desen cotat sau eșantionul de angrenaj cu modulul, numărul de dinți, alezajul, lățimea feței și calitatea materialului. Confirmăm dacă piesa se potrivește cu turnare sau prelucrare, cotăm ambele dacă este relevant și putem produce un prototip prelucrat înainte de a utiliza orice scule.
  • Ce material ar trebui să aleg — PA, POM sau PEEK?PA (nailon 66) este alegerea de uz general, iar PA66 ranforsat cu fibre oferă o durată de uzură cu aproximativ 60% mai mare decât nailonul standard. POM se potrivește aplicațiilor în care stabilitatea dimensională și controlul jocului contează mai mult decât toleranța la impact. PEEK sau PPS sunt pentru temperaturi ridicate sau servicii agresive din punct de vedere chimic. Spuneți-ne încărcarea, viteza și mediul și vă vom recomanda unul.
  • Ce toleranță poți ține la un angrenaj din plastic?Depinde de caracteristică, modul, grosimea peretelui, materialul și dacă piesa este turnată sau prelucrată - piesele prelucrate au toleranțe mai strânse decât cele turnate. Indicați distanța centrală și reacția dvs. de asamblare și vă vom confirma ceea ce este posibil înainte de a cota.
  • Angrenajul are nevoie de lubrifiere?Nu în serviciul normal; nailon și POM sunt auto-lubrifiante. Pentru funcționarea continuă la viteză mare sau cu încărcare puternică, o cantitate mică de unsoare compatibilă poate prelungi durata de viață și vom spune acest lucru în faza de ofertă dacă datoria dvs. beneficiază de aceasta.
  • Care sunt eșantionul, timpul de livrare și termenii de plată?Prețurile probelor sunt cuprinse între 2 USD și 100 USD, în funcție de dimensiune și material, cu transportul expres plătit de client. Termenul de livrare al mostrei este de 20 de zile lucrătoare, iar producția în vrac este de 25 de zile. Condițiile de plată sunt T/T sau L/C, iar ambalajul este o pungă de plastic plus carton sau o cutie de lemn pentru cantități mai mari.
  • Puteți furniza pinionul potrivit, precum și angrenajul din nailon?Da. Furnizarea ambelor jumătăți de plasă dintr-un singur atelier înseamnă că jocul, distanța dintre centru și forma dintelui sunt potrivite în faza de proiectare, mai degrabă decât ajustate la fața locului. Trimiteți desenul perechii sau sarcina și raportul de care aveți nevoie și vom cita ambele părți.

Produse înrudite și lecturi suplimentare

Solicitați o ofertă de angrenaj din nailon

Trimiteți modulul, numărul de dinți, alezajul, lățimea feței, calitatea materialului și cantitatea - sau un desen sau o piesă de probă. Confirmăm producția turnată sau prelucrată, capacitatea de toleranță și prețul și răspundem în 24 de ore.

Trimiteți întrebarea acum

* Cifrele privind durata de viață, toleranța și termenele de livrare se referă la condițiile standard de producție și la desenele confirmate. Calitatea materialului, toleranța pentru modificarea dimensională legată de umiditate și materialul angrenajului de împerechere trebuie convenite înainte de a comanda.
