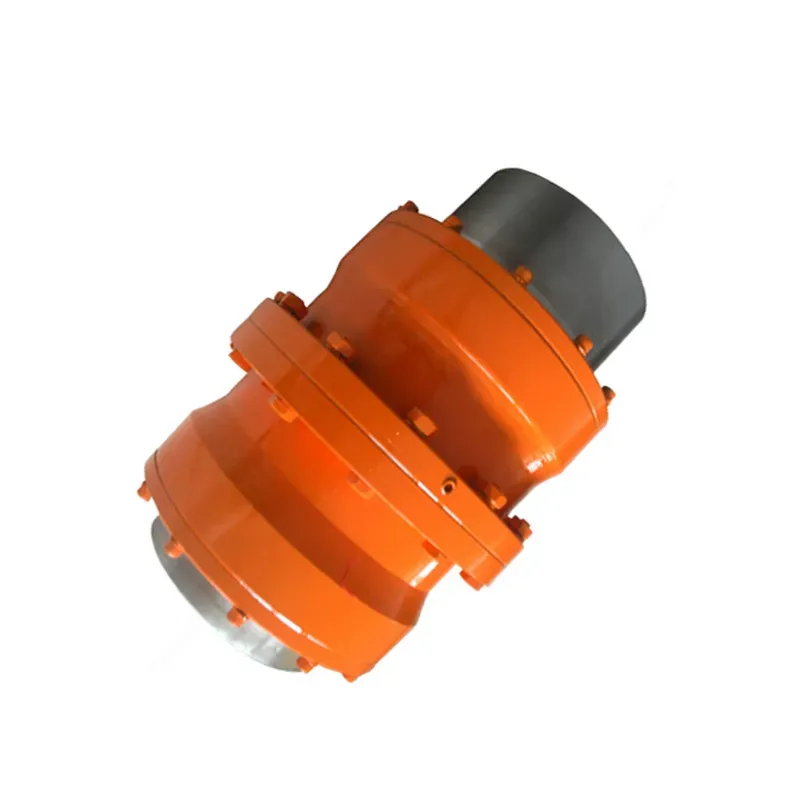

Înlocuirea cuplajului angrenajului în formă de tambur GIGL

Cuplaj cu angrenaje GIGL în formă de tambur pentru transmisie industrială grea

Dacă mașinile dvs. grele - standuri de laminare a fabricilor de oțel, concasoare pentru fabrici de ciment sau transportoare pentru minerit - au nevoie de un cuplare care să nu se îndepărteze de la un cuplu ridicat, înlocuirea Raydafon deCuplaj de angrenaj GIGL în formă de tambureste construit pentru acea lucrare exactă.

Dinți în formă de tambur, construiți pentru utilizare în lumea reală

Ce face astacuplaj al angrenajului tamburuluiiasă în evidență? Dinții în formă de tobă. Ei nu doar transferă putere, ci se ocupă de mizeria utilizării în lumea reală. Cuplul maxim atinge 2000 kN·m, dimensiunile alezajului variază de la 50 mm la 400 mm și este nevoie de până la 1,5 grade de dezaliniere unghiulară. În plus, compensează deplasările axiale și radiale care ar uza rapid cuplajele obișnuite.

Oțel 42CrMo cu dinți învoluți șlefuiți de precizie

Raydafon este fabricat din oțel de înaltă rezistență 42CrMo, apoi șlefuiește dinții angrenajului în evolventă cu precizie - astfel încât puterea să circule lină și uzura să rămână scăzută. Este un element de bază pentru cumpărătorii care îl cautăcuplaje cu angrenaje cu cuplu mare pentru aplicații industriale; continuă să funcționeze chiar și atunci când mașinile sunt împinse cu putere.

Certificat ISO 9001 și prietenos cu întreținerea

Acest cuplaj nu este doar dur, ci este și inteligent pentru întreținere. Este certificat ISO 9001. Rețeaua de angrenare este lubrifiată, ceea ce reduce vibrațiile și prelungește durata de viață, chiar și în minele cu praf sau în fabricile de ciment înfocate. Structura sa compactă înseamnă că instalarea acestuia pe laminoare sau transmisii transportoare nu se transformă într-un proiect mare. De aceea este o alegere de top ca acuplaj durabil al angrenajului tamburuluiși o alegere preferată pentru cuplajele cu angrenaje personalizate pentru echipamentele miniere — dimensiunile și tratamentele de suprafață pot fi adaptate configurației dvs.

Prețuri de fabrică competitive din China

Fabrica Raydafon este în China, așa că echilibrăm calitatea bună cu prețurile care au sens. Nu vindem o piesă universală – lucrăm cu dumneavoastră pentru a obține cuplajul potrivit pentru mașinile dumneavoastră. Timp de nefuncționare mai mic, eficiență mai bună și un cuplaj care vă menține echipamentul greu în mișcare.

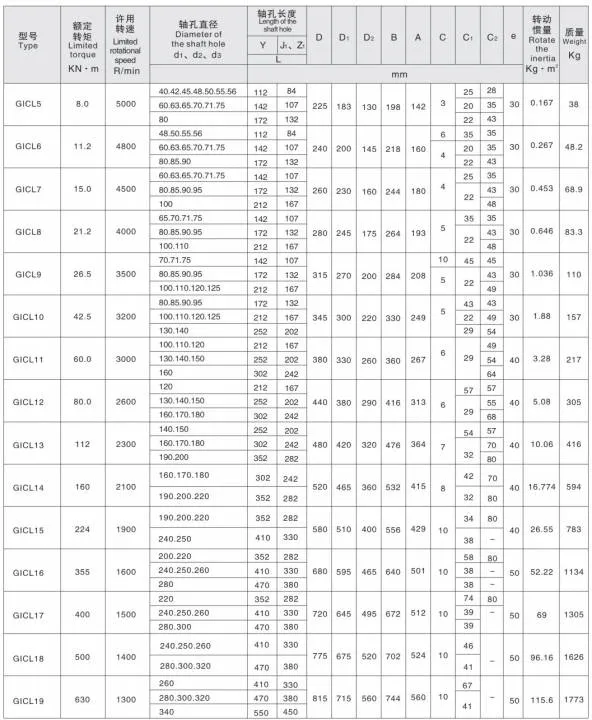

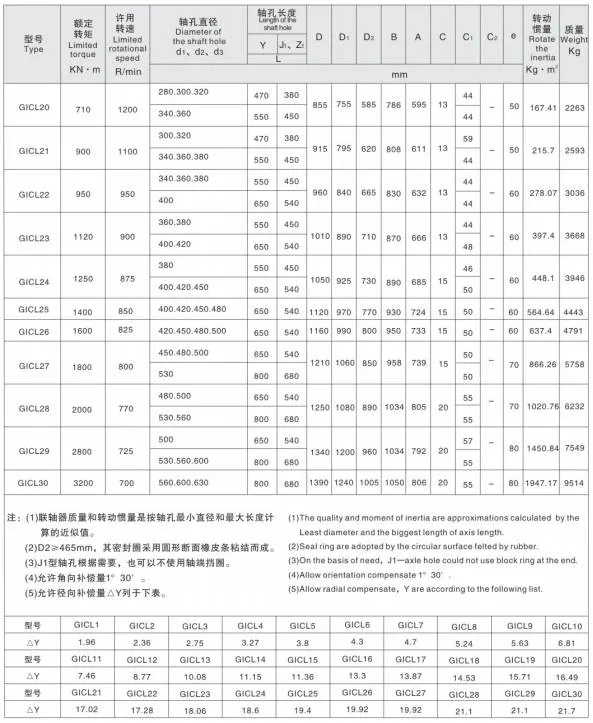

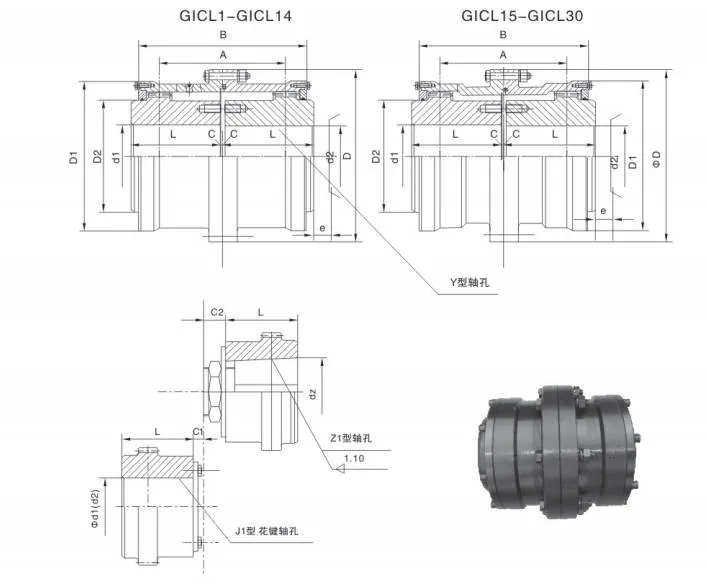

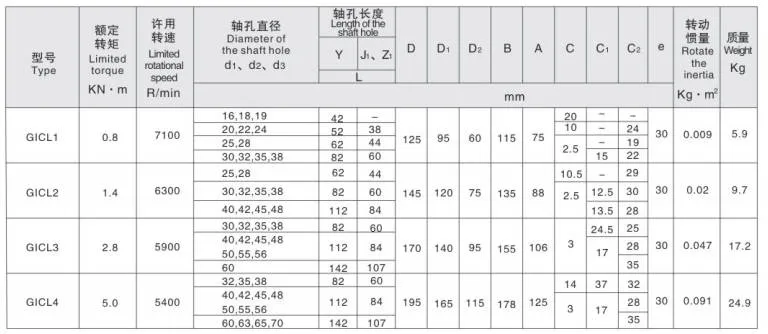

Specificația produsului

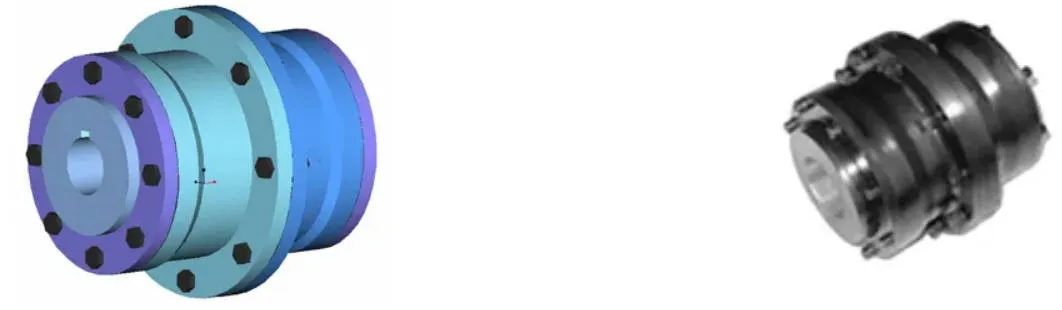

Caracteristicile produsului

Cuplajul cu angrenaje GIGL în formă de tambur este o opțiune de înaltă performanță în sistemele flexibile de cuplare cu angrenaje, concepute pentru scenarii industriale dificile în care transmisia fiabilă a puterii nu este negociabilă.

Capacitate de sarcină cu 15–20% mai mare decât cuplajele cu dinți drepti

Ce face acest lucru avansatcuplaj cu angrenaje în formă de tamburo alegere de top este capacitatea sa de a gestiona eficient dezalinierea unghiulară, păstrând în același timp intactă transmisia cuplului mare. În comparație cu cuplajele cu dinți drepti, modelul GIGL oferă o creștere medie de 15-20% a toleranței la sarcină în condiții de același diametru exterior al manșonului interior și diametrul exterior maxim al cuplului. Acest lucru îl face ideal pentru aplicațiile GIGL cu încărcare mare.

Deplasare unghiulară până la 1°30'

Unul dintre cele mai mari avantaje ale sale este compensarea îmbunătățită a deplasării unghiulare. Când deplasarea radială este zero, cuplajele cu dinți drepti se ocupă de doar 1°, dar cuplajul cu roți dintate GIGL în formă de tambur crește până la 1°30’ — o îmbunătățire cu 50%. Acest lucru îl face ideal pentru medii cu viteză mică și cu încărcătură grea, cum ar fiutilaje miniere și metalurgice, unde toleranța la dezaliniere schimbă jocul.

Contact optimizat al dinților, zgomot redus, intervale de întreținere mai lungi

Suprafața dinților în formă de tambur îmbunătățește contactul dintre dinții interni și cei externi. Rezolvă problemele obișnuite cu cuplajele cu dinți drepti, cum ar fi strângerea marginilor și concentrarea tensiunilor la capetele dinților în timpul deplasării unghiulare. În același timp, reduce frecarea și uzura, scade zgomotul și prelungește intervalele de întreținere. Forma evazată a manșonului dinților exterior facilitează asamblarea și dezasamblarea pentru echipele de întreținere.

Eficiență de transmisie de 99,7%.

Când vine vorba de eficiența transmisiei, cuplarea angrenajului GIGL în formă de tambur atinge 99,7% - un număr care vorbește despre fiabilitatea sa pentru utilizări industriale ale cuplajului cu angrenaje, de la sistemele de transport în producție până la mașini grele în construcții. Manșonul exterior al dinților folosește dinți în formă de tambur pentru o plasă netedă, fabricați din oțel de înaltă calitate, cu suprafețe dentare de duritate medie pentru a suporta sarcini grele. Întărirea opțională a suprafeței dintelui (HRC ≥ 56) îmbunătățește și mai mult durabilitatea. Designul său ușor menține inerția de rotație scăzută - ideal pentru echipamente unde viteza și precizia contează.

Lubrifiere fiabilă, etanșare și interschimbabilitate

Pentru a menține cuplajul angrenajului GIGL în formă de tambur funcțional pe termen lung, acesta este echipat cu structuri de lubrifiere și etanșări fiabile care prelungesc durata de viață și simplifică întreținerea. Designul său simetric asigură interschimbabilitatea excelentă, astfel încât înlocuirea pieselor este simplă. Pentru operațiuni de mare viteză unde vitezele periferice depășesc 36 m/s, echilibrarea dinamică previne vibrațiile și asigură o performanță stabilă. Configurațiile orificiilor arborelui oferă flexibilitate — combinând tipurile Y, Z1 și J1 pentru a se potrivi diferitelor nevoi de conectare.

Gamă completă de cuplaje angrenate în formă de tambur

Raydafon, un de încredereproducator de cuplaje de viteze, produce o gamă completă de cuplaje cu angrenaje în formă de tambur, dincolo de GIGL, inclusiv variantele GICL, GIICL, GICLZ, GIICLZ și NGCL — toate respectând standardele stricte ale industriei pentru a garanta calitatea.

Compact, rigid-flexibil, întreținere redusă

Acest cuplaj rigid-flexibil are o mulțime de avantaje: structură compactă, rază de rotație mică, capacitate mare de încărcare, eficiență de top, zgomot redus și cicluri lungi de întreținere. Este potrivită în special pentru condiții de viteză redusă, sarcini grele în metalurgie (laminoare), minerit (concasoare), ridicare și transport (macarale), precum și transmisii cu arbore de petrol, chimie și mașini generale.

Note de aplicare

Datorită rigidității sale ridicate și flexibilității fără elasticitate, nu este recomandat pentru utilajele care au nevoie de amortizare a vibrațiilor, tamponare sau aliniere extrem de strictă a arborelui - cum ar fi echipamentele de precizie unde chiar și vibrațiile mici ar putea afecta performanța.

Scenarii de aplicare

Cuplajul angrenajului GIGL în formă de tambur este utilizat pe scară largă în sectoarele industriale grele în care cuplul ridicat, toleranța la dezaliniere și durabilitatea sunt esențiale.

De ce să cumpărați de la Raydafon

Raydafon are sediul în Chinafurnizor de cuplaje angrenatecu peste un deceniu de experiență în componentele transmisiei mecanice. Echilibrăm calitatea bună cu prețurile competitive din fabrică și nu vindem piese unice pentru toate — lucrăm cu dvs. pentru a potrivi cuplajul potrivit pentru mașinile dvs.

Dimensiuni personalizate și tratamente de suprafață

Aveți nevoie de o dimensiune specifică a alezajului, de întărire a suprafeței dintelui (HRC ≥ 56) sau de o configurație personalizată a orificiului arborelui? Personalizăm dimensiunile și tratamentele de suprafață pentru a se potrivi exact cu configurația dvs.

Livrare rapidă și asistență tehnică

Modelele standard sunt livrate rapid, iar echipa noastră de ingineri oferă la cerere îndrumări pentru instalare și punere în funcțiune. Timp de nefuncționare mai mic, eficiență mai bună și un cuplaj care vă menține echipamentul greu în mișcare.

Întrebări frecvente
