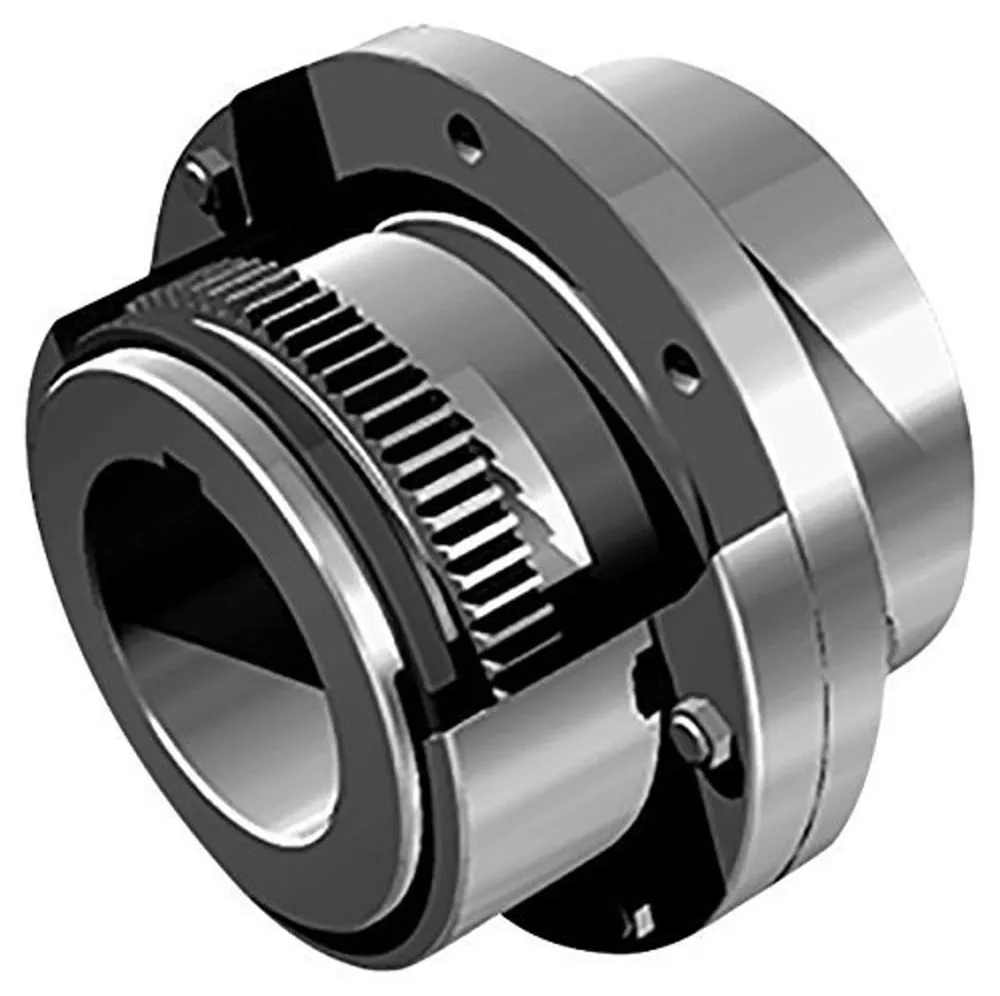

Înlocuirea cuplajului angrenajului în formă de tambur GICLZ

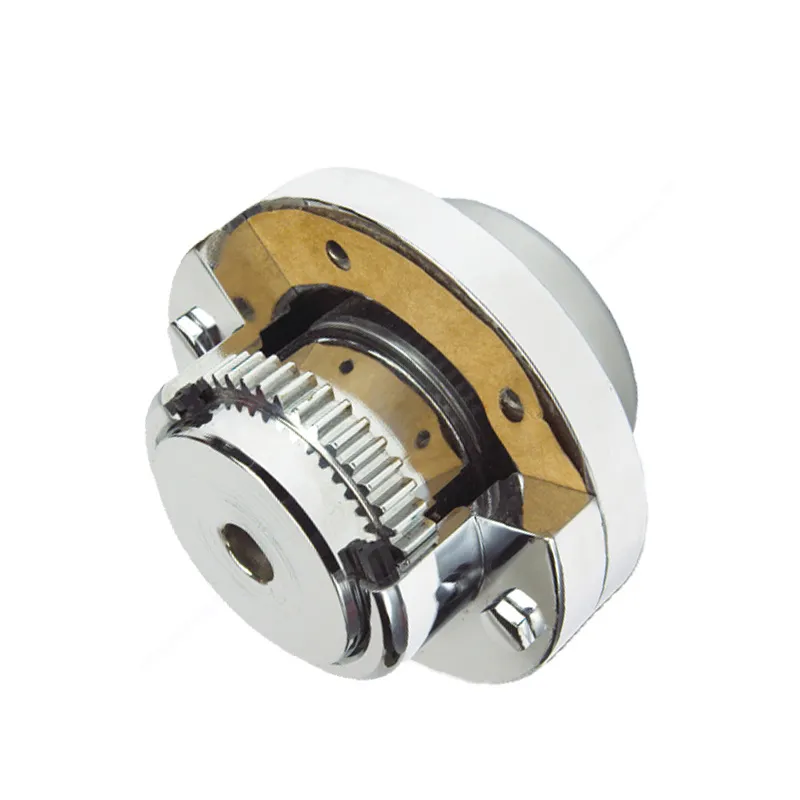

Cuplajul GICLZ al tamburului Raydafon este construit special pentru transferul de putere cu un cuplu ridicat în mașinile industriale grele - gândiți-vă la fabricile de oțel, fabricile de ciment și echipamentele miniere. Este partea de bază a transmisiei pentru a gestiona medii de lucru dificile și neiertătoare. Ce îl deosebește? Un design de dinți în formă de tambur, cu acei dinți fabricați din oțel 42CrMo de înaltă rezistență. Această construcție îi permite să gestioneze un cuplu de până la 2000 kN·m, să se potrivească cu diametre ale alezajului cuprinse între 50 mm și 400 mm și chiar să facă față dezechilibrelor unghiulare de până la 1,5 grade - toate în același timp menținând jocul ultra-scăzut pentru un flux fluid și constant de putere.

Pentru operațiunile cu mașini grele, acest cuplaj cu angrenaj cu tambur cu cuplu mare reduce uzura componentelor în mare măsură. Este perfect ca un cuplaj cu angrenaje pentru tambur, creat doar pentru mașini grele și o alegere de top pentru cuplajele cu angrenaje pentru tambur care se potrivesc echipamentelor industriale ca o mănușă. Toleranțele strânse de producție ale Raydafon înseamnă că acest cuplaj rezistă în condiții industriale dificile - mai puține vibrații care afectează performanța echipamentului și mult mai puține călătorii pentru întreținere (ceea ce economisește și timp și bani).

Iată un alt câștig: cuplajul angrenajului tamburului GICLZ este certificat ISO 9001. Dinții sai de angrenaj sunt lubrifiați chiar acolo unde se îmbină, iar întreaga unitate este construită rezistentă, astfel încât durează mai mult chiar și atunci când praful este gros sau temperaturile oscilează la extreme. Instalarea este, de asemenea, ușoară, datorită designului său sudat compact - ideal pentru laminoare, sisteme de transport și configurații similare. Nu e de mirare că este un cuplaj remarcabil, de lungă durată, pentru angrenaje de tambur și un favorit pentru cuplajele personalizate pentru angrenaje de tambur, adaptate echipamentelor miniere.

Cu sediul în China, Raydafon oferă tot felul de modificări personalizate pentru companiile din întreaga lume. Ai nevoie de o anumită dimensiune? Făcut. Doriți cementare (sau alt tratament de suprafață) pentru o durabilitate suplimentară? Nici o problemă. Și toate acestea vin la prețuri care concurează, fără a reduce calitatea. Adăugați acest cuplaj la configurația dvs. și veți obține o durată de viață mai lungă a echipamentului și o eficiență generală mai bună. Pentru companiile industriale grele care doresc să își modernizeze sistemele de transmisie, este o alegere solidă și de încredere.

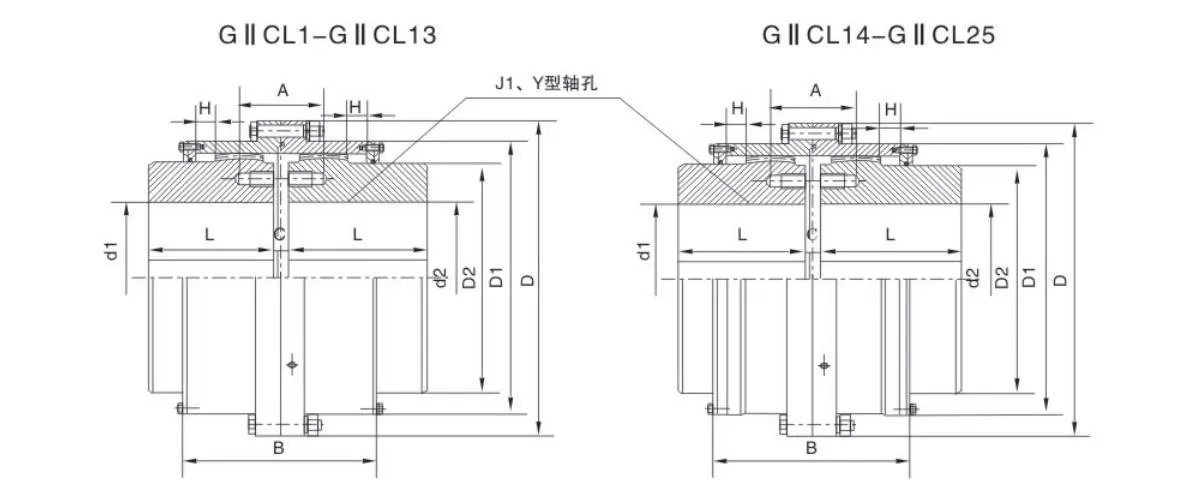

Specificația produsului

(1) Calitatea și momentul de inerție este o aproximare calculată.

de Cel mai mic diametru al lungimii axei.

(2) Inelul de etanșare D2≥465mm este adoptat de suprafața circulară simțită cu cauciuc.

(3) dimensiunile orificiilor de osie marcate cu „*” în tabel sunt aplicate numai la jumătatea Cuplajului dz.

(4) permite compensarea orientării 1e 30'.

(5) Permite compensarea radială ΔY=0,026 ΔA.

Avantajele produsului

Fiind un produs de bază în linia de produse pentru componente de transmisie mecanică a Raydafon, cuplajul angrenat în formă de tambur GICLZ demonstrează în mod constant performanțe remarcabile în diferite scenarii industriale care necesită o transmisie stabilă a puterii. Această cuplare flexibilă în formă de tambur, foarte favorizată, poate nu numai să îmbunătățească eficient eficiența funcționării echipamentelor, ci și să rezolve cu precizie diverse probleme comune în procesul de conectare a arborelui, făcându-l o componentă preferată pentru multe întreprinderi industriale în configurația sistemelor de transmisie.

În ceea ce privește capacitatea de transmisie a cuplului, cuplajul cu roți dintate în formă de tambur GICLZ are performanțe extrem de proeminente și poate fi numit un cuplaj excelent cu angrenaje cu cuplu mare. Poate face față cu ușurință diverse sarcini grele, cu o eficiență de transmisie de până la 99,7%. Această performanță excelentă îi permite să joace un rol de neînlocuit în condiții de lucru cu viteză redusă și cu sarcini grele în domenii precum minerit și metalurgie, oferind garanții de transmisie fiabile pentru producția stabilă a acestor industrii.

Mai mult, cuplajul cu roți dințate în formă de tambur GICLZ are, de asemenea, o capacitate excelentă de adaptare la dezaliniri și este un cuplaj puternic cu roți dințate cu dezaliniere mare. Poate compensa eficient dezechilibrele unghiulare, radiale și axiale. În special, performanța sa optimizată de deplasare unghiulară îmbunătățește efectiv starea de contact a suprafeței dintelui. În comparație cu cuplajele cu dinți drepti, își prelungește foarte mult propria viață de serviciu, reduce timpul de oprire a echipamentului și timpul de întreținere cauzat de uzura cuplajului și îmbunătățește și mai mult continuitatea de funcționare a întregului sistem de producție.

Durabilitatea puternică și costurile reduse de întreținere sunt, de asemenea, avantaje semnificative ale acestui cuplaj de la Raydafon. Este fabricat din materiale de înaltă rezistență și durabile, cu zgomot redus și vibrații reduse în timpul funcționării. Nu numai că își reduce rata de uzură, ci și atenuează pierderea echipamentelor conectate. Este un cuplaj flexibil de încredere pentru uz industrial, potrivit pentru medii dure, cum ar fi industria chimică și energia regenerabilă. În aceste domenii cu cerințe extrem de ridicate pentru performanța echipamentului, aduce performanțe stabile și ajută întreprinderile să reducă costurile de operare și întreținere a echipamentelor.

În plus, designul cuplajului angrenaj în formă de tambur GICLZ ia în considerare pe deplin confortul instalării și controlul costurilor pe termen lung. Structura sa compactă, combinată cu o capacitate portantă puternică, asigură performanțe de funcționare eficiente ca cuplaj industrial, care poate susține funcționarea continuă pe termen lung a echipamentelor fără intervenții frecvente de întreținere. Acest concept de design este foarte în concordanță cu angajamentul Raydafon de a furniza componente de înaltă calitate și interschimbabile pentru piața globală, aducând soluții de transmisie mai rentabile întreprinderilor industriale din întreaga lume.

Caracteristicile produsului

Cuplajul cu roți dintate în formă de tambur GICLZ produs de Raydafon respectă strict standardele JB/ZQ pentru parametrii și dimensiunile de bază și îndeplinește pe deplin cerințele JB/ZQ4382-86 Specificații tehnice pentru cuplajele cu roți dintate. Este o soluție de cuplare flexibilă în formă de tambur foarte favorizată în domeniul transmisiei industriale. Proiectat special pentru conectarea arborelui de transmisie coaxial orizontal, acest cuplaj se poate adapta flexibil la deviațiile unghiulare și la deplasările radiale ale arborelui în condiții reale de lucru. De asemenea, permite o mișcare liberă axială limitată a arborelui, făcând față cu ușurință dilatației termice și contracției arborelui cauzate de schimbările de temperatură în timpul funcționării, oferind astfel o garanție de încredere pentru transmisia stabilă a echipamentelor.

Cea mai proeminentă caracteristică de design a cuplajului angrenajului în formă de tambur GICLZ constă în structura sa manșonului angrenajului extern în formă de tambur. Acest design permite dinților interni și externi ai cuplajului să atingă o stare optimă de îmbinare, îmbunătățind semnificativ stabilitatea transmisiei. Cuplajul este realizat din oțel de înaltă calitate, cu suprafețe dentare de duritate medie. Bazându-se pe materialul său solid și structura rezonabilă, acesta devine un cuplaj cu roți dintate în formă de tambur de înaltă performanță, cu un cuplu ridicat, care se mândrește cu o capacitate portantă excelentă și capabil să facă față cu ușurință nevoilor de transmisie a sarcinilor grele în scenarii industriale. Pentru a-și îmbunătăți și mai mult performanța, suprafețele dinților pot suferi un tratament de întărire pentru a atinge un standard de duritate de HRC ≥ 56. După întărire, capacitatea portantă a cuplajului este îmbunătățită semnificativ, menținând în același timp caracteristica de greutate redusă și inerția de rotație scăzută, fără a impune sarcini suplimentare asupra arborelui.

În ceea ce privește fiabilitatea, cuplajul cu roți dintate în formă de tambur GICLZ funcționează, de asemenea, excelent. Este echipat cu structuri avansate de lubrifiere și componente de etanșare. O bună lubrifiere poate reduce uzura suprafeței dinților, în timp ce etanșarea de înaltă calitate poate preveni în mod eficient scurgerea uleiului lubrifiant și pătrunderea impurităților. Acest lucru nu numai că prelungește durata de viață a cuplajului, dar simplifică și întreținerea zilnică. Fiind un cuplaj cu roți dințate în formă de tambur cu compensare mare a dezalinierii, designul său structural simetric conferă componentelor sale o interschimbabilitate excelentă, făcând întreținerea și înlocuirea pieselor mai eficiente și mai convenabile. Când viteza liniară de funcționare a cuplajului depășește 36 m/s, tratamentul precis de echilibrare dinamică asigură funcționarea stabilă a echipamentului, evitând vibrațiile cauzate de funcționarea la viteză mare de a afecta precizia transmisiei.

Pentru a îndeplini cerințele de conectare ale diferitelor echipamente, cuplajul cu roți dintate în formă de tambur GICLZ oferă o varietate de scheme de configurare a găurilor de arbore, acoperind mai multe combinații de găuri de arbore, cum ar fi Tipul Y, Tipul Z1 și Tipul J1. Indiferent ce fel de scenariu de conectare a arborelui, poate fi găsită o metodă de instalare adecvată. Raydafon are un aspect cuprinzător în domeniul cuplajelor cu angrenaje. Pe lângă tipul GICLZ, are și mai multe serii de produse, inclusiv GICL, GⅡCL, GⅡCLZ și NGCL. Cu matricea sa completă de produse, Raydafon a devenit un furnizor de încredere de cuplare flexibilă a angrenajului în domeniul industrial, iar produsele sale sunt utilizate pe scară largă în sistemele de transmisie din diverse industrii, cum ar fi metalurgia, minerit, inginerie chimică și energie electrică.

În ceea ce privește compararea capacității portante, cuplajul angrenat în formă de tambur GICLZ demonstrează avantaje semnificative. În condițiile aceluiași diametru exterior al manșonului interior și diametrul exterior maxim al cuplajului, capacitatea sa portantă este cu 15%-20% mai mare decât cea a cuplajelor cu dinți drepti, permițându-i să transmită un cuplu mai mare într-un spațiu de instalare mai compact. În ceea ce privește performanța de compensare a dezalinierii, acest cuplaj cu roți dintate în formă de tambur este și mai remarcabil. Când deplasarea radială este zero, compensarea deplasării sale unghiulare poate ajunge la 1°30′, ceea ce reprezintă o îmbunătățire cu 50% în comparație cu cuplajele cu dinți drepti. Poate funcționa stabil chiar și în condiții de lucru în care precizia de aliniere a arborelui nu este ideală. Mai mult, sub același modul, număr de dinți și lățime a dintelui, structura dinților în formă de tambur poate obține o compensare mai mare a deplasării unghiulare, cu o adaptabilitate depășind cu mult pe cea a cuplajelor cu dinți drepti.

Designul suprafeței dinților în formă de tambur al cuplajului GICLZ în formă de tambur poate optimiza, de asemenea, starea de contact a dinților interni și externi. Când există o deplasare unghiulară în arbore, evită în mod eficient extrudarea marginilor pe suprafețele dinților, reduce concentrația de stres și, în același timp, îmbunătățește rezistența la uzură și rezistența la frecare a suprafețelor dinților, reduce zgomotul în timpul transmisiei, extinde intervalul de întreținere al echipamentului, reduce timpul de oprire pentru întreținere și îmbunătățește eficiența producției. În plus, cele două capete ale manșonului extern al angrenajului cuplajului adoptă o formă în formă de clopot. Acest design detaliat face ca instalarea și dezasamblarea cuplajului să fie mai convenabile, economisind costurile oră-man în timpul asamblarii și întreținerii echipamentului.

Cu o eficiență de transmisie de până la 99,7%, cuplajul cu roți dintate în formă de tambur GICLZ a devenit o alternativă preferată la cuplajele cu dinți drepti în întreaga lume. Raydafon are un sistem de producție complet, care poate asigura că fiecare cuplare GICLZ are specificații complete și respectă standardele, oferind utilizatorilor produse stabile și fiabile. Ca un cuplaj industrial eficient în formă de tambur, posedă atât rigiditate, cât și flexibilitate, dar nu are elasticitate. Prin urmare, nu este potrivit pentru condiții de lucru care necesită amortizare și amortizare a vibrațiilor și nici nu poate fi utilizat în echipamente mecanice care au cerințe stricte privind precizia alinierii arborelui. Utilizatorii pot face selecții rezonabile în funcție de nevoile reale de funcționare.
