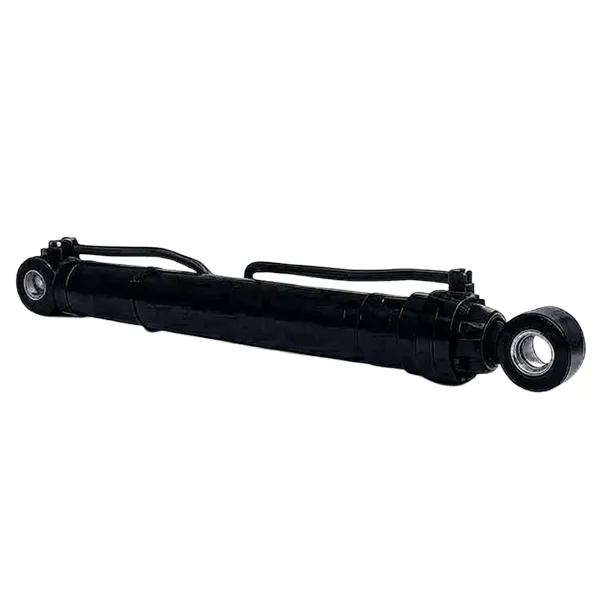

Cilindru hidraulic al brațului pentru miniexcavator
  • Cilindru hidraulic al brațului pentru miniexcavatorCilindru hidraulic al brațului pentru miniexcavator
  • Cilindru hidraulic al brațului pentru miniexcavatorCilindru hidraulic al brațului pentru miniexcavator

Cilindru hidraulic al brațului pentru miniexcavator

Raydafon produce cilindri hidraulici pentru miniexcavatoare la propria fabrică din Ningbo, China. Diametrele standard ale alezajului sunt cuprinse între 50 mm și 125 mm, cu diametre ale tijei de la 25 mm la 75 mm, cursă de până la 1000 mm, tracțiune maximă de 361 kN la 29,4 MPa și un interval de temperatură de lucru de la -20 °C la +70 °C. Butoiul este forjat din oțel aliat de înaltă rezistență, iar alezajul este șlefuit cu precizie, reducând frecarea internă și oferind un control precis al brațului la viteză mică. O structură de etanșare dublă încorporată cu cauciuc importat rezistent la uzură și un ștergător extern protejează buza de etanșare de praf și umiditate, prelungind durata de viață cu mai mult de 40%. Exteriorul tijei și țevii sunt tratate anticoroziv pentru ploaie, noroi și spălare. Alezajul, tija, cursa, centrele de montare și pozițiile portului sunt produse după desen pentru montarea OEM sau înlocuirea pe mașini din clasa 1–8 tone. Trimiteți modelul de excavator sau desenul original pentru o ofertă în termen de 24 de ore.

Cilindru hidraulic al brațului pentru miniexcavator — Alezaj 50–125 mm, cursă până la 1000 mm

Cilindrul brațului este berbecul care ridică și coboară brațul unui miniexcavator și este cilindrul care preia cea mai mare sarcină din întreaga mașină. Raydafon forjează cilindrul din oțel aliat de înaltă rezistență, șlefuiește orificiul pentru a reduce frecarea internă și îl etanșează cu un aranjament cu etanșare dublă pentru condiții de șantier cu praf. Furnizat ca echipament OEM sau ca un cilindru de schimb realizat după desenul dumneavoastră original.

  • 50–125 mmDiametrul alezajului
  • 25–75 mmDiametrul tijei
  • ≤ 1000 mmAccident vascular cerebral
  • 361 kNImpingerea maxima
  • -20 până la +70 °CTemperatura de lucru
01 / PREZENTARE GENERALĂ

Cilindru hidraulic al brațului pentru miniexcavator — OEM și aprovizionare de schimb

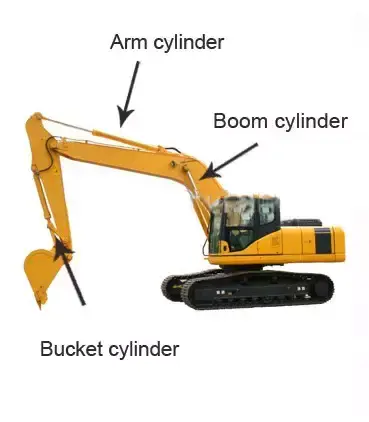

Cilindrul brațului se află între cadrul mașinii și braț și este componenta care ridică întreaga structură superioară a excavatorului. Pe un miniexcavator, berbecul brațului funcționează printr-o cursă mai scurtă decât o mașină de dimensiuni mari, dar la un ciclu de funcționare ridicat, adesea mii de cicluri pe zi la lucrările municipale, de amenajare a teritoriului și de fermă. Această combinație – cursă scurtă, număr mare de cicluri, mediu praf – este ceea ce trebuie să răspundă specificația, mai degrabă decât forța brută.

Raydafon produce acest cilindru în propria fabrică din Ningbo, China, atât pentru constructorii de mașini, cât și pentru piața de schimb. Diametrele standard ale alezajului sunt cuprinse între 50 mm și 125 mm, cu diametre ale tijei de la 25 mm la 75 mm, cursă de până la 1000 mm și tracțiune maximă de 361 kN, cu un interval de temperatură de lucru de la -20 °C la +70 °C. Cilindrii înrudiți din aceeași fabrică includ pe cei mai lațicilindru hidraulic excavatorgama, celcilindru hidraulic cupa pentru excavator miccare funcționează cu el pe aceeași mașină șicilindru hidrauliccatalog care acoperă alte utilaje mobile.

02 / SPECIFICAȚII

Specificatii tehnice

  • Numele produsuluiCilindru hidraulic al brațului pentru miniexcavator
  • Diametrul alezajului50 mm – 125 mm
  • Diametrul tijei25 mm – 75 mm
  • Accident vascular cerebral≤ 1000 mm
  • Impingerea maxima361 kN
  • Presiune maximă29,4 MPa
  • Temperatura de lucru-20 °C până la +70 °C
  • Material butoiForjare din oțel aliat de înaltă rezistență, alezaj șlefuit de precizie
  • EtanșareStructură dublă de etanșare cu cauciuc importat rezistent la uzură
  • Tratarea suprafețeiTija și exteriorul butoiului tratate anticoroziv
  • MontareLa desenul mașinii — aranjament cu știft, știft sau flanșă
  • PersonalizareAlezajul, tija, cursa, centrele de montare, pozitia orificiului, culoarea vopselei

Fișa standard de specificații pentru cilindrul brațului miniexcavatorului.

Parametru Valoare
Diametrul alezajului 50 mm – 125 mm
Diametrul tijei 25 mm – 75 mm
Accident vascular cerebral ≤ 1000 mm
Impingerea maxima 361 kN
Presiune 29,4 MPa
Temperatura de lucru -20 °C până la +70 °C

Cum se leagă tracțiunea și alezajul:tracțiunea maximă de 361 kN se aplică celui mai mare orificiu din interval la 29,4 MPa. Un alezaj mai mic produce proporțional mai puțină forță la aceeași presiune - un alezaj de 50 mm la 29,4 MPa dă aproximativ 57,7 kN, un alezaj de 63 mm aproximativ 91,6 kN și un alezaj de 80 mm aproximativ 147,8 kN. Specificați întotdeauna alezajul împreună cu presiunea sistemului, deoarece forța de care are nevoie mașina dvs. este cea care decide alezajul, nu invers.

03 / DETALII PRODUS

Detaliu produs

Fotografii și vederi de referință ale cilindrului brațului pe care îl producem pentru miniexcavatoare.

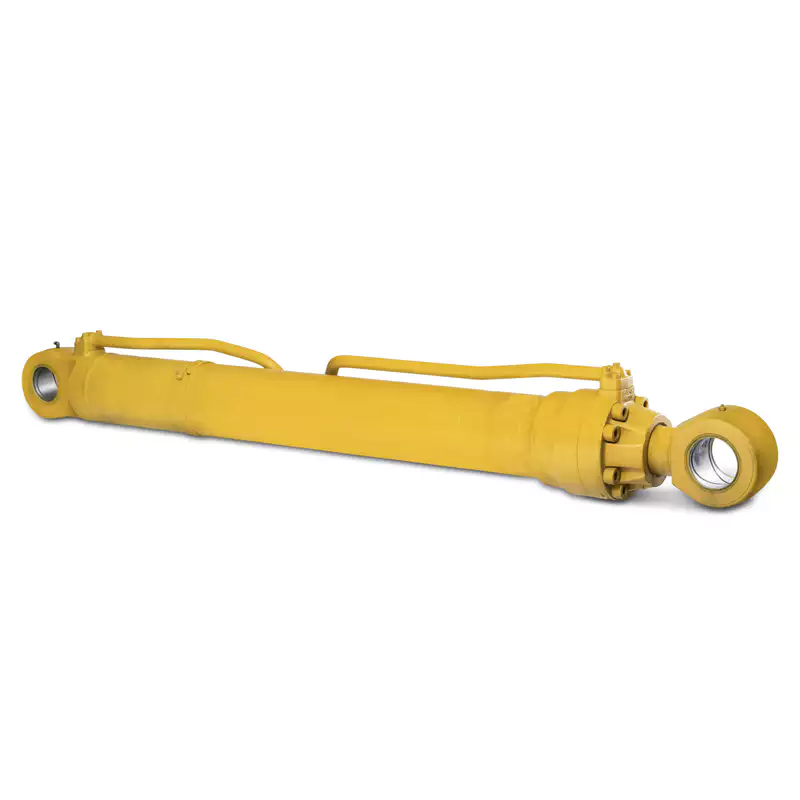

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends
Cilindru hidraulic al brațului pentru miniexcavator — cilindru, tijă și capete de montaj.

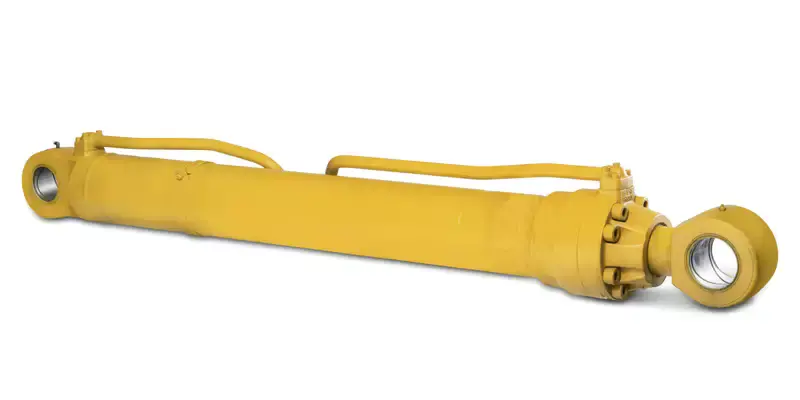

Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
Butoi din oțel aliat forjat cu gaură șlefuită de precizie.
Hydraulic boom cylinder for mini excavator, dimension and mounting reference view
Dimensiunea și referința de montare — confirmați cu mașina dumneavoastră înainte de a comanda.
Hydraulic boom cylinder for mini excavator, sealing and rod surface detail
Suprafața tijei și aranjament dublu de etanșare.
04 / CONSTRUCȚIE

Caracteristicile produsului și construcție

Butoi forjat și alezaj la sol

Butoiul este forjat din material aliaj de înaltă rezistență, mai degrabă decât prelucrat din tuburi, ceea ce oferă o structură a granulelor mai uniformă și o rezistență mai bună la oboseală la capete filetate și sudate. Alezajul este apoi șlefuit cu precizie, astfel încât etanșarea pistonului să se execute pe o finisare consistentă a suprafeței; acest finisaj este ceea ce menține coeficientul de frecare intern scăzut - cu aproximativ 30% mai mic decât un orificiu nemărât în ​​testele noastre comparative - și acesta este motivul pentru care brațul poate fi încă înclinat cu precizie atunci când mașina lucrează într-un spațiu îngust, unde centimetrii contează.

Etanșare dublă pentru locuri cu praf

Fiecare cilindru folosește o structură de etanșare dublă încorporată cu cauciuc importat rezistent la uzură. Garnitura interioară menține presiunea hidraulică, în timp ce ștergătorul exterior ține praful și umezeala departe de buza de etanșare, care este aranjamentul care contează la locul de muncă: o singură etanșare care este lăsată să curgă contaminată este cea care produce plânsul lent care în cele din urmă devine o scurgere. În funcționare, această construcție prelungește durata de viață a cilindrului cu mai mult de 40% în comparație cu un aranjament cu etanșare unică și reduce frecvența cu care mașina trebuie să iasă din funcțiune pentru întreținere.

Realizat conform geometriei mașinii dvs

Alezajul, tija, cursa, centrele de montare și pozițiile porturilor sunt produse după desen. Pentru un cilindru de schimb, aceasta este partea critică — centrele de montare și diametrele știfturilor trebuie să se potrivească exact cu brațul și cadrul mașinii, așa că trimiteți desenul original, modelul mașinii sau dimensiunile măsurate ale cilindrului defect și vom potrivi interfața înainte de a cota. Diferite configurații de cursă și presiune sunt disponibile în întreaga gamă pentru a se potrivi sarcinilor municipale, peisagistice și agricole.

05 / COMPATIBILITATE

Compatibilitatea mașinii

Acest cilindru de braț este furnizat pentru miniexcavatoare din clasa de aproximativ 1 până la 8 tone, unde diametrele alezajului în intervalul 50–125 mm sunt standard. Este montat atât ca echipament original, cât și ca înlocuitor pe mașini de la următoarele mărci, printre altele:

  • Kubota
  • Yanmar
  • Takeuchi
  • Bobcat
  • Omida
  • Komatsu
  • Hitachi
  • Volvo
  • JCB
  • Doosan
  • Sany
  • XCMG

Vă rugăm să rețineți:denumirile mărcilor sunt enumerate doar pentru a indica clasele de mașini la care este montat în mod obișnuit acest cilindru. Raydafon este un producător independent și nu este afiliat, autorizat sau furnizor de echipamente originale pentru aceste mărci. Confirmați întotdeauna desenul de montaj al modelului dumneavoastră specific înainte de a comanda.

Nu sunteți sigur de ce alezaj și cursă are nevoie mașina dvs.? Trimiteți modelul de excavator, alezajul cilindrului existent și diametrul tijei, lungimea acestuia între bolț și presiunea sistemului și vom confirma configurația.

06 / APLICAȚII

Aplicații

Miniexcavatoarele sunt cumpărate pentru că se potrivesc acolo unde mașinile de dimensiuni mari nu pot și exact acolo contează cel mai mult controlul cilindrului brațului.

Întreținerea drumurilor municipale

Pozarea conductelor și repararea capacului căminului de vizitare pe străzile înguste, unde brațul trebuie să fie înclinat în poziție mai degrabă decât să fie balansat. Controlul precis la viteză redusă reduce riscul de a lovi serviciile îngropate sau suprafețele finisate.

Recuperarea și plantarea livezilor

Curățarea cioturilor de copaci vechi și pregătirea unor noi parcele, cu brațul ridicat și coborât în ​​jurul copacilor în picioare. Mișcarea controlată evită deteriorarea pomilor fructiferi care trebuie să rămână pe loc.

Lucrari de constructii si demolare

Demolarea pereților de jos și ridicarea materialelor de construcție ușoare, unde puterea de ieșire stabilă sub o sarcină în schimbare menține operația previzibilă pentru operator și sigură pentru oricine lucrează în apropiere.

Conservarea apei pe terenurile agricole

Tăierea șanțurilor de drenaj la o adâncime și lățime controlate, care este repetabilă numai dacă cilindrul brațului menține poziția sub sarcină în loc să se deplaseze pe măsură ce cupa întâlnește rezistență.

Amenajare peisagistica si constructii de gradini

Nivelarea, șanțurile și mutarea solului în parcele rezidențiale înguste, unde o mașină compactă cu control precis al brațului lasă un finisaj mai curat și mai puține curățări manuale.

Înlocuire și reparare

Înlocuirea directă a unui cilindru de braț îndoit, îndoit sau cu scurgeri pe o mașină existentă, produs pe baza desenului original sau a probei măsurate, astfel încât știfturile și porturile să se alinieze.

07 / DE CE RAYDAFON

Avantajele produsului

  • Aprovizionare directă din fabricăCilindrul este forjat, prelucrat, asamblat și testat în propria fabrică Raydafon, astfel încât nu există o marjă comercială între dumneavoastră și producție, iar desenele plus sigiliile de rezervă rămân disponibile pe toată durata de viață a mașinii.
  • Frecare internă mai micăAlezajul de precizie la sol și jocul de etanșare a pistonului potrivit reduc frecarea internă, care se manifestă ca un control mai fin la viteză mică și mai puțină căldură generată în uleiul hidraulic în timpul schimburilor lungi.
  • Etanșare construită pentru condițiile de șantierEtanșarea dublă cu un ștergător extern este specificată pentru praf și umiditate, mai degrabă decât pentru un atelier curat, ceea ce prelungește durata de viață cu mai mult de 40% și reduce timpul de oprire neplanificat.
  • Gama de curse și presiuniConfigurația alezajului, tijei, cursei și presiunii pot fi adaptate la mașină, mai degrabă decât forțarea dimensiunii de catalog cea mai apropiată, ceea ce contează atunci când înlocuiți un cilindru pe un model întrerupt.
  • Tratament de suprafață anticorozivExteriorul tijei și cilindrului sunt tratate împotriva coroziunii, astfel încât cilindrul supraviețuiește ploii, noroiului și spălării, fără apariția gropilor care distrug etanșările.
  • Înlocuire pe bază de desenTrimiteți desenul original, modelul mașinii sau dimensiunile măsurate și înlocuirea este produsă la acea interfață, astfel încât știfturile, porturile și centrele de montare se potrivesc fără modificări la fața locului.

Impingerea, durata de viață a etanșării și intervalul de întreținere depind toate de alezajul selectat, presiunea sistemului, ciclul de funcționare și cât de bine este filtrat uleiul hidraulic al mașinii. Dați-ne modelul de excavator și presiunea de lucru și vom confirma alezajul și cursa față de sarcina pe care o va suporta efectiv cilindrul.

08 / Întrebări frecvente pentru cumpărător

Întrebări frecvente ale cumpărătorilor

  • Ce alezaj, cursă și presiune acoperă acest cilindru al brațului miniexcavatorului?Diametre ale alezajului de la 50 mm până la 125 mm, diametre tijei de la 25 mm până la 75 mm, cursă până la 1000 mm și presiune maximă de 29,4 MPa. Tracțiunea maximă este de 361 kN la cel mai mare alezaj; alezajele mai mici produc proporțional mai puțină forță la aceeași presiune, așa că alezajul ar trebui să fie selectat din forța de care are nevoie mașina dvs.
  • Puteți face un înlocuitor pentru modelul meu de excavator specific?Da. Trimiteți modelul mașinii, desenul original sau alezajul măsurat, diametrul tijei, cursa, lungimea știftului și detaliile de montare ale cilindrului defect. Confirmăm interfața și producem cilindrul pe măsură, ceea ce evită problemele de montare care provin din utilizarea unei dimensiuni generice.
  • Care este diferența dintre forța maximă și presiune?Presiunea este presiunea hidraulică pentru care este nominalizat cilindrul, în acest caz 29,4 MPa. Împingerea este forța pe care presiunea o produce pe zona pistonului, motiv pentru care se modifică cu diametrul alezajului - 361 kN la alezajul de 125 mm, dar numai aproximativ 57,7 kN la alezajul de 50 mm la aceeași presiune.
  • În ce interval de temperatură poate funcționa cilindrul?Intervalul de lucru standard este de la -20 °C la +70 °C. Pentru mașinile care funcționează în afara acestui interval sau cu ulei hidraulic care funcționează mai fierbinte, spuneți-ne temperatura continuă a uleiului și vom confirma materialul de etanșare și specificațiile care i se potrivesc.
  • Cum este protejat cilindrul împotriva prafului și apei?Utilizează o structură de etanșare dublă cu cauciuc de import rezistent la uzură și un ștergător extern, astfel încât buza de etanșare este protejată de praf și umiditate. Acest aranjament este specificat mai degrabă pentru condițiile site-ului decât pentru un mediu curat și este ceea ce prelungește durata de viață cu mai mult de 40%.
  • Ce informații trebuie să cotați și pot fi furnizate sigilii de rezervă?Modelul mașinii, alezajul și diametrul tijei, cursa, presiunea de lucru, tipul de montare și cantitatea - cu cât trimiteți mai multe dintre acestea, cu atât confirmăm mai repede designul. Seturile de etanșare și componentele de schimb sunt disponibile separat, astfel încât o mașină să poată fi repusă în funcțiune după o defecțiune a etanșării fără a înlocui întregul cilindru. Cotația este de obicei în 24 de ore.
09 / LEGATE

Produse înrudite și lecturi suplimentare

Solicitați o ofertă de cilindru cu braț pentru miniexcavator

Trimiteți modelul excavatorului, alezajul și diametrul tijei, cursa, presiunea de lucru, tipul de montare și cantitatea - sau desenul original. Confirmăm configurația față de mașina dvs. și răspundem cu prețul și termenul de livrare în 24 de ore.

Trimiteți întrebarea acum

* Forța maximă de 361 kN se aplică celui mai mare orificiu din interval la 29,4 MPa. Vă rugăm să confirmați alezajul, cursa și dimensiunile de montare ale mașinii dumneavoastră înainte de a comanda. Numele mărcilor sunt folosite doar pentru a indica clasele de mașini și nu implică nicio afiliere.
