Cilindri hidraulici de direcție și ridicare spate a tractorului

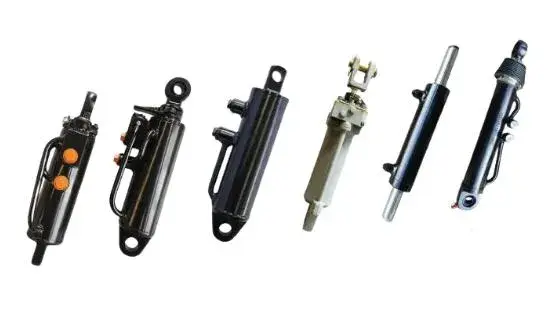

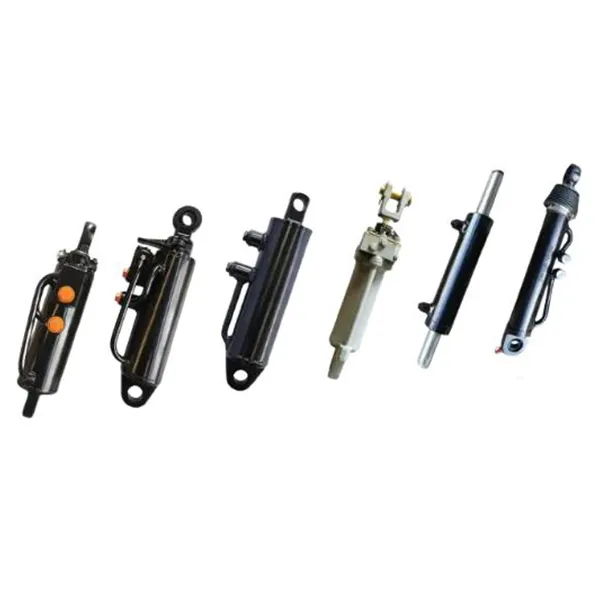

Cilindri hidraulici de direcție și ridicare din spate a tractorului — 7 modele standard care acoperă alezaj 40–80 mm, tija 20–35 mm, cursă 120–200 mm și distanță de montare 301–532 mm. Modelele cu ridicare din spate includ înlocuirea 800.55A.01 și perechile stânga/dreapta pentru legăturile cu două cilindri; Modelele de direcție pe puntea față folosesc o cursă mai scurtă pentru un răspuns mai rapid al roții. Corpurile cilindrilor sunt din oțel aliat îngroșat, cu o tijă întărită, șlefuită și un ștergător de praf înaintea etanșării principale. Trimiteți modelul dvs. vechi de cilindru sau alezajul, cursa și distanța de montare ale acestuia — confirmăm modelul potrivit și returnăm o ofertă din fabrică în termen de 24 de ore.

Înlocuire OEM · Hidraulica agricolă

Cilindri hidraulici de direcție și ridicare din spate a tractorului — 7 modele, alezaj 40–80 mm, montare 301–532 mm

Un cilindru hidraulic de tractor se defectează în câmp din unul dintre cele trei motive: alezajul este prea mic pentru ridicare sarcină, garnitura tijei nu poate ține de praf și nămol sau distanța de montare nu se potrivește cu legătura pe care o au deja. Această pagină prezintă șapte modele standard care acoperă direcția pe puntea față și ridicarea în trei puncte din spate pe platforme obișnuite de tractor, cu alezajul, tija, cursa și distanța de montare specificate pentru fiecare, astfel încât să puteți potrivi un înlocuire înainte de a comanda.

7Modele standard
40–80 mmDiametrul alezajului
20–35 mmDiametrul tijei
120–200 mmAccident vascular cerebral
301–532 mmDistanța de montare
2Tipuri de funcții
PersonalizatAlezajul, cursa, porturile

Tabel model — Alezajul, tija, cursa și distanța de montare

Șapte modele standard pentru ridicarea spate a tractorului și direcția pe puntea față
Model Alezajul (mm) tija (mm) Cursa (mm) Distanța de montare (mm) Funcţie
HSG55/32×125-324 55 32 125 324 Cilindru de ridicare spate al tractorului (pereche stânga/dreapta)
HSG63/32×125-324 63 32 125 324 Cilindru de ridicare spate al tractorului (pereche stânga/dreapta)
HSG63/35×120-301 63 35 120 301 Cilindru de ridicare spate al tractorului (pereche stânga/dreapta)
HSG80/32×200-532 80 32 200 532 800.55A.01 cilindru de ridicare spate
HSG40/20×175-323 40 20 175 323 Cilindru de direcție pe puntea față a tractorului
HSG40/25×176-520 40 25 176 520 Cilindru de direcție pe puntea față a tractorului
HSG50/30×175-465 50 30 175 465 Cilindru de direcție pe puntea față a tractorului

Alte combinații de alezaj, tijă, cursă și distanță de montare pot fi produse după desen. Dacă legătura dvs. utilizează a diametru diferit sau unghi al portului, trimiteți dimensiunile și vom confirma înainte cilindrul potrivit producție.

Rezumatul specificațiilor pe funcție

Ce se schimbă între grupul de ridicare din spate și grupul de direcție
Grup de funcții Bore Range Gama de tije Gama cursei Utilizare tipică
Cilindri de ridicare spate 55 – 80 mm 32 – 35 mm 120 – 200 mm Legatură în trei puncte, ridicare a instrumentelor grele, înlocuire 800.55A.01
Cilindri de direcție pe puntea față 40 – 50 mm 20 – 30 mm 175 – 176 mm Direcție hidrostatică pe puntea față, viraje strânse la capul de cap

Modelele cu ridicare din spate utilizează un orificiu mai mare deoarece sarcina de ridicare este transportată pe tija cilindrului în timpul transportului. Modelele de direcție folosesc un alezaj mai mic și o cursă mai lungă pentru a oferi o schimbare mai rapidă a unghiului roții la un debit mai mic.

Ce contează când înlocuiți un cilindru de tractor

01

Dimensiunea alezajului stabilește forța de ridicare

Forța de ridicare este aria alezajului înmulțită cu presiunea hidraulică. Un cilindru de ridicare spate cu alezaj de 55 mm și un cilindru de 80 mm cilindrul alezat care funcționează pe aceeași hidraulică a tractorului nu produce aceeași capacitate de ridicare. Daca esti înlocuirea unui cilindru uzat și utilajul a devenit lent să se ridice, verificați dimensiunile alezajului și tijei împotriva tabelului înainte de a presupune că pompa este de vină. Thecilindri hidraulici ai tractoruluipagina categorie listează gama mai largă dacă niciunul dintre cele șapte modele nu se potrivește cu legătura dvs.

02

Suprafața tijei și calitatea etanșării decid durata de viață

Un cilindru de tractor funcționează în pulverizare de praf, șlam și îngrășământ. Tija este prima suprafață care suferă: Odată ce începe stropirea, garnitura nu poate ține și uleiul curge pe lângă ștergător. Acest cilindru folosește un întărit, tijă de împământare cu un strat anti-coroziune multistrat, asociată cu un ștergător de praf înaintea etanșării principale, astfel încât particulele abrazive sunt oprite înainte de a ajunge la buza de etanșare. Pentru partea de direcție în special, vezi celcilindru hidraulic de directiepagină.

03

Distanța de montare trebuie să se potrivească cu legătura, nu cu numele modelului

Doi cilindri pot împărtăși același alezaj și cursă, dar folosesc centre închise diferite. Dacă distanţa de montare este greșită, legătura nu va ajunge la ridicarea completă sau va atinge fundul înainte ca utilajul să fie ridicat. Masa mai sus indică distanța de montare pentru fiecare model, deoarece aceasta este dimensiunea care decide dacă șuruburile cilindrului sunt puse. Pentru sarcinile de ridicare dincolo de legătura în trei puncte,cilindru hidraulic de ridicaregama acoperă curse mai lungi și tonaj mai mare.

04

Poziția portului și dimensiunea pinului sunt punctele de personalizare

Când un tractor este mai vechi sau importat, este posibil ca cilindrul original să nu mai fie disponibil. Unghiul port, port filetul, diametrul știftului și lățimea ochiului pot fi ajustate pentru a se potrivi cu legătura existentă, astfel încât cilindrul să se potrivească fara modificarea tractorului. Trimiteți o fotografie sau o schiță a cilindrului vechi cu dimensiunile marcate și noi va confirma dacă un model standard funcționează sau este necesar unul modificat. Răsfoiți completcilindru hidrauliccatalog pentru alte aplicații mobile și agricole.

Unde sunt folosiți acești cilindri

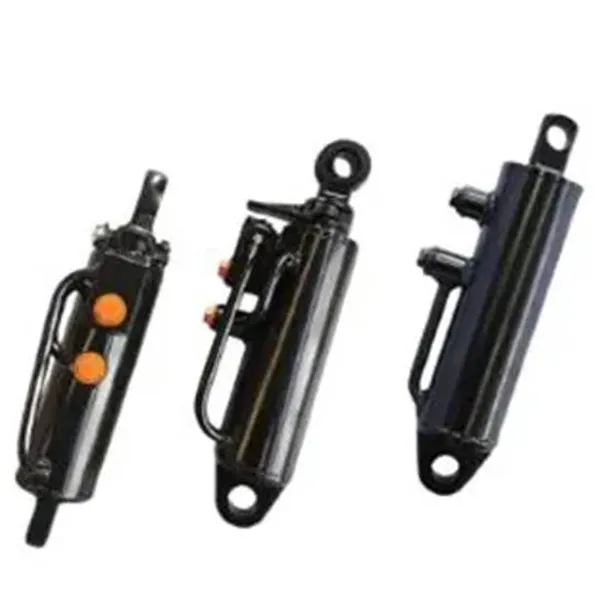

Ridicare spate în trei puncte

Pluguri, grape, semănători și prese de balotat transportate pe levierul din spate. Cilindrii din stânga și din dreapta sunt furnizați ca o pereche în cazul în care tractorul folosește cilindri dubli de ridicare.

Direcție pe puntea față

Direcție hidrostatică la tractoare care utilizează un cilindru cu dublă acțiune pe puntea față. Cursă mai scurtă, răspuns mai rapid, rază de viraj mai strânsă la cap.

Înlocuire OEM

Înlocuire directă pentru 800.55A.01 și numere de piese comune din seria HSG. Distanța de montare și poziția portului verificate față de original înainte de expediere.

Construcții agricole la comandă

Mașini de recoltat, pulverizatoare și încărcătoare specializate care au nevoie de un alezaj, cursă sau capăt de tijă nestandard. Produs la desen cu același tratament de etanșare și tijă.

Potriviți un cilindru cu legătura tractorului dvs

Trimiteți numărul de model sau alezajul, tija, cursa și distanța de montare de la vechiul dvs. cilindru. Vom face confirmați modelul potrivit, verificați dimensiunile portului și știftului și returnați o ofertă directă din fabrică - de obicei în termen de 24 de ore. Alezajul și cursa personalizate sunt disponibile la cerere.
