Cum afectează condițiile de încărcare fiabilitatea pe termen lung a unităților cutie de viteze cu melc?

Timp de două decenii în industria de transmisie a puterii, o întrebare recurentă din partea inginerilor și a managerilor de fabrică a fost: cum afectează condițiile de încărcare fiabilitatea pe termen lung a unităților cutiei de viteze melcate? Răspunsul este fundamental pentru longevitatea sistemului și costul total de proprietate. La Raydafon Technology Group Co., Limited, echipa noastră de ingineri a dedicat resurse semnificative pentru înțelegerea acestei relații precise prin teste riguroase în fabrică și analize pe teren. Profilul de sarcină pe care îl întâlnește o cutie de viteze nu este doar o specificație pe o fișă de date; este narațiunea definitorie a vieții sale operaționale. Ocutie de viteze melcateste apreciat pentru multiplicarea cuplului compactă cu raport ridicat, capacitatea de autoblocare și funcționarea lină.

Cu toate acestea, contactul său unic de alunecare între melcat și roată îl face deosebit de sensibil la modul în care sarcina este aplicată în timp. Înțelegerea greșită sau subestimarea condițiilor de sarcină – fie că este vorba de șoc, suprasarcină sau montare necorespunzătoare – este principalul vinovat din spatele uzurii premature, pierderii eficienței și defecțiunilor catastrofale. Această scufundare profundă explorează mecanismele din spatele uzurii induse de sarcină, subliniază răspunsul proiectat al produsului nostru și oferă un cadru pentru maximizarea duratei de viață a cutiei de viteze, asigurând că investiția în componentele noastre oferă decenii de performanță fiabilă.

---

Cuprins

• Care este relația dintre stresul de încărcare și mecanismele de uzură dintr-o cutie de viteze cu melc?
• Cum atenuează designul cutiei de viteze melcate efectele adverse ale sarcinii?
• Care sunt parametrii cheie de încărcare pe care inginerii trebuie să-i calculeze pentru fiabilitate?
• Cum pot întreținerea și montarea adecvată să contracareze uzura cauzată de sarcină?
• Rezumat: Asigurarea fiabilității pe termen lung prin conștientizarea sarcinii
• Întrebări frecvente (FAQ)

---

Care este relația dintre stresul de încărcare și mecanismele de uzură dintr-o cutie de viteze cu melc?

Fiabilitatea pe termen lung a oricărei cutii de viteze melcate este o funcție directă a ciclurilor de stres impuse componentelor sale interne. Spre deosebire de roți dințate drepte cu contact în principal de rulare, melcul și roata se angajează într-o acțiune semnificativă de alunecare. Această frecare de alunecare generează căldură și este geneza majorității fenomenelor de uzură. Condițiile de încărcare amplifică direct aceste efecte. Să disecăm mecanismele primare de uzură exacerbate de sarcină. Cu toate acestea, pentru a înțelege pe deplin acest lucru, trebuie mai întâi să mapam întreaga călătorie a stresului de la aplicare la eșec.

Calea stresului: de la sarcina aplicată la defecțiunea componentelor

Când o cerere externă de cuplu este plasată pe arborele de ieșire, aceasta inițiază un lanț complex de reacții mecanice în interiorulcutie de viteze melcat. Aceasta nu este o simplă acțiune de pârghie. Calea este critică pentru diagnosticarea eșecurilor și proiectarea pentru reziliență.

• Pasul 1: Conversia cuplului și presiunea de contact.Cuplul de intrare pe melc este transformat într-o forță normală cu flancul dinților al roții melcate. Această forță, împărțită la aria de contact instantanee (o elipsă îngustă de-a lungul dintelui), creeazăPresiunea hertziană de contact. Această presiune poate atinge niveluri extraordinar de ridicate, depășind adesea 100.000 PSI în unități compacte.
• Pasul 2: Generarea câmpului de stres sub suprafață.Această presiune de suprafață intensă creează un câmp de stres triaxial sub suprafață. Tensiunea maximă de forfecare apare nu la suprafață, ci ușor sub aceasta. Această regiune subterană este locul în care fisurile de oboseală inițiază sub încărcare ciclică.
• Pasul 3: Generarea de căldură prin frecare.Simultan, mișcarea de alunecare a melcului împotriva roții transformă o parte din puterea transmisă în căldură de frecare. Rata de generare a căldurii este proporțională cu sarcina, viteza de alunecare și coeficientul de frecare.
• Pasul 4: Stresul filmului lubrifiant.Filmul de lubrifiant care separă suprafețele metalice este supus unei presiuni extreme (EP). Vâscozitatea filmului crește momentan sub această presiune, dar integritatea sa este primordială. Supraîncărcarea poate cauza prăbușirea filmului.
• Pasul 5: Transferul stresului către structura de susținere.Forțele sunt transferate în cele din urmă către carcasa cutiei de viteze prin intermediul rulmenților și arborilor. Deformarea carcasei sub sarcină poate alinia greșit întreaga plasă, modificând catastrofal calea tensiunii.

Tabel cuprinzător al mecanismelor de uzură și declanșatoarele de sarcină ale acestora

Mecanism de uzură	Declanșator de încărcare primară	Procesul fizic și simptomele	Impactul pe termen lung al fiabilității
Uzură abrazivă	Supraîncărcare susținută; Lubrifiant contaminat sub sarcină	Particulele dure sau asperitățile sunt forțate în materialul moale al roții (bronz), micro-tăierea și arătura din material. Conduce la un aspect lustruit, marcat, reacție crescută și particule de bronz în ulei.	Pierderea treptată a preciziei profilului dintelui. Raportul de contact redus duce la o presiune mai mare asupra profilului rămas, accelerând fazele ulterioare de uzură. O cauză principală a scăderii eficienței în timp.
Uzură adezivă (răpire)	Sarcina de soc acut; Supraîncărcare severă; Lubrifiere înfometată sub sarcină	Filmul de lubrifiant EP este rupt, provocând sudarea localizată a asperităților melcului și roților. Aceste suduri sunt imediat tăiate, rupând materialul de pe roata mai moale. Vizibil ca suprafețe rugoase, rupte și decolorare severă.	Adesea un mod de eșec rapid, catastrofal. Poate distruge angrenajul în câteva minute sau ore de la evenimentul de suprasarcină. Reprezintă o defalcare completă a regimului de lubrifiere proiectat.
Oboseală la suprafață (sâmburi)	Încărcări de oboseală cu ciclu mare; Vârfuri de suprasarcină repetitive	Tensiunile de forfecare subterane de la presiunea de contact ciclică cauzează inițierea micro-fisurilor. Fisurile se propagă la suprafață, eliberând mici gropi. Apare ca cratere mici, de obicei lângă linia de pas. Se aude ca zgomot în creștere odată cu funcționarea.	Daune progresive care se înrăutățesc pe măsură ce gropile creează concentratori de stres pentru pitting ulterioare. În cele din urmă, duce la macro-pitting și sparling, unde fulgi mari de material se desprind, provocând vibrații și potențiale gripare.
Uzura termo-mecanica	Sarcina mare susținută care duce la supraîncălzire cronică	Căldura de frecare excesivă înmoaie materialul roții melcate, reducându-i puterea de curgere. Sarcina determină apoi curgerea plastică a bronzului, deformând profilul dintelui. Adesea însoțită de carbonizarea uleiului și defectarea etanșării.	Degradarea materială fundamentală. Geometria angrenajului este modificată permanent, ceea ce duce la dezaliniere, împărțirea neuniformă a sarcinii și o cascadă rapidă în alte moduri de defecțiune. Recuperarea este imposibilă; este necesară înlocuirea.
Fretting & Fals Brineling (Rulmenți)	Suprasarcină statică; Vibrații sub sarcină; Sarcini de montare necorespunzătoare	Micro-mișcarea oscilatoare între pistele de rulment și elementele de rulare sub sarcină statică mare sau vibrații creează resturi de uzură. Apare ca modele gravate sau adâncituri pe canalele de rulare, chiar și fără rotație.	Defecțiune prematură a rulmentului, care permite secundar nealinierea arborelui. Această aliniere greșită induce apoi o încărcare neuniformă, la stres ridicat, pe ochiul de viteză, creând un scenariu de defecțiune în două puncte.

Rolul spectrului de încărcare și al ciclului de lucru

Încărcările din lumea reală sunt rareori constante. Înțelegerea spectrului de încărcare – distribuția diferitelor niveluri de încărcare în timp – este crucială pentru prezicerea vieții. Analiza noastră din fabrică de la Raydafon Technology Group Co., Limited folosește Regula Miner a daunelor cumulate prin oboseală pentru a evalua acest lucru.

• Funcție continuă la sarcina nominală:Linia de bază. Uzura progresează previzibil pe baza lubrifierii și alinierii. Viața este determinată de acumularea treptată a oboselii de suprafață.
• Funcție intermitentă cu pornire-oprire frecventă:Pornirile cu inerție mare aplică sarcini de vârf momentane de câteva ori cuplul de rulare. Fiecare pornire este o sarcină de mini-șoc, care accelerează uzura adezivului și oboseala. Testele noastre arată că acest lucru poate reduce durata de viață cu 40-60% în comparație cu serviciul continuu, dacă nu este luat în considerare în dimensionare.
• Sarcină variabilă (de exemplu, transportoare cu greutatea materialului în schimbare):Sarcina fluctuantă creează o amplitudine variabilă a tensiunii. Acest lucru este mai dăunător decât o sarcină medie constantă de aceeași valoare medie din cauza efectului de oboseală. Frecvența și amplitudinea balansărilor sunt puncte cheie de date pe care le solicităm clienților.
• Datorie inversă:Sarcina aplicată în ambele direcții de rotație elimină perioada de „repaus” pentru suprafața de contact pe o parte a dintelui, dublând efectiv ciclurile de stres. De asemenea, provoacă sistemul de lubrifiere pentru a proteja ambele flancuri în mod egal.

În fabrica noastră de la Raydafon Technology Group Co., Limited, simulăm exact aceste spectre. Ne supunem prototipurile cutiei de viteze melcate la cicluri de oboseală programate care reproduc ani de serviciu în câteva săptămâni. Acest lucru ne permite să identificăm pragul exact de sarcină în care mecanismele de uzură trec de la benigne la cele distructive și să proiectăm unitățile noastre standard cu o marjă de funcționare sigură mult sub acel prag.

Aceste date empirice sunt piatra de temelie a asigurării noastre de fiabilitate, transformând conceptul abstract de „încărcare” într-un parametru de proiectare cuantificabil pentru fiecare cutie de viteze cu melc pe care o producem. Scopul este de a ne asigura că unitățile noastre nu numai că supraviețuiesc sarcinii nominale, ci sunt intrinsec robuste împotriva istoricului de încărcare imprevizibil al aplicațiilor industriale, unde evenimentele de suprasarcină nu sunt o chestiune de „dacă”, ci de „când”.

---

Cum atenuează designul cutiei de viteze melcate efectele adverse ale sarcinii?

La Raydafon Technology Group Co., Limited, filozofia noastră de proiectare este proactivă: proiectăm unitățile noastre cutie de viteze melcate nu doar pentru o capacitate de încărcare statică, ci pentru realitățile dinamice și adesea dure ale aplicației. Fiecare alegere a materialului, calcul geometric și proces de asamblare este optimizat pentru a rezista mecanismelor de uzură legate de sarcină descrise anterior. Iată o detaliere a strategiilor noastre cheie de proiectare și producție, extinsă pentru a arăta profunzimea abordării noastre.

Ingineria Materialelor și Apărarea Metalurgică

Apărarea noastră împotriva sarcinii începe la nivel atomic. Îmbinarea materialelor este prima și cea mai critică barieră.

• Specificații vierme (arborele de intrare):
  • Material de bază:Folosim oțeluri calibrate precum 20MnCr5 sau 16MnCr5. Acestea oferă un miez dur, ductil, pentru a rezista la încovoiere și la sarcinile de torsiune fără rupere fragilă.
  • Tratarea suprafeței:Viermele sunt carburate sau carbonitrurate la o adâncime de 0,5-1,2 mm (în funcție de modul), apoi șlefuite de precizie. Acest lucru creează o suprafață extrem de dura (58-62 HRC) pentru a rezista la abraziune și uzura adezivului.
  • Finisare:După șlefuire, folosim procese de suprafinisare sau lustruire pentru a obține o rugozitate a suprafeței (Ra) mai bună de 0,4 μm. O suprafață mai netedă reduce direct coeficientul de frecare, scăzând căldura de frecare generată sub sarcină și sporind formarea peliculei de lubrifiant.
• Specificații roții melcate:
• Compoziția aliajului:Folosim bronz fosforat premium turnat continuu (CuSn12). Controlăm strict conținutul de staniu (11-13%) și nivelurile de fosfor pentru a optimiza rezistența, duritatea și turnabilitatea. Oligoelemente precum nichelul pot fi adăugate pentru o structură îmbunătățită a granulelor.
• Procesul de fabricație:Utilizăm turnarea centrifugă sau turnarea continuă pentru a produce semifabricate cu o structură densă, neporoasă și omogenă. Acest lucru elimină slăbiciunile interne care ar putea deveni puncte de inițiere a fisurilor sub sarcină ciclică.
• Prelucrare și control al calității:Fiecare roată este prelucrată pe mașini de frezat CNC. Efectuăm verificări dimensionale 100% și utilizăm teste de penetrare a colorantului pe loturi critice pentru a ne asigura că nu există defecte de turnare în zona rădăcinii dintelui, zona cu cea mai mare tensiune de încovoiere.

Optimizare geometrică pentru o distribuție superioară a sarcinii

Geometria de precizie asigură împărțirea sarcinii cât mai uniform posibil, evitând concentrațiile de tensiuni distructive.

• Modificarea profilului dintelui (relief de vârf și rădăcină):Modificăm în mod deliberat profilul evolvent ideal. Eliberăm ușor materialul de la vârful și rădăcina dintelui roții melcate. Acest lucru previne contactul cu marginile în timpul intrării și ieșirii din plasă în condiții deviate sau nealiniate - o realitate comună la sarcină mare. Acest lucru asigură că sarcina este transportată peste porțiunea mijlocie robustă a dintelui.
• Unghiul de avans și optimizarea unghiului de presiune:Unghiul de plumb al viermelui este calculat nu doar pentru raport, ci și pentru eficiență și capacitatea de încărcare. Un unghi de avans mai mare îmbunătățește eficiența, dar poate reduce tendința de autoblocare. Le echilibrăm în funcție de aplicare. Unghiul nostru standard de presiune este de obicei de 20° sau 25°. Un unghi de presiune mai mare întărește rădăcina dintelui (rezistență mai bună la îndoire), dar crește ușor sarcinile lagărului. Selectăm unghiul optim pentru clasa de cuplu a unității.
• Analiza și optimizarea modelului de contact:În timpul fazei noastre de prototip, efectuăm teste detaliate ale modelului de contact folosind albastru prusac sau folie digitală modernă de presiune. Ajustăm setările și alinierea plitei pentru a obține un model de contact centrat, alungit, care acoperă 60-80% din flancul dintelui în condiții de încărcare. Un model perfect descărcat este lipsit de sens; optimizăm pentru modelul sub sarcină de proiectare.

Aspect de design	Specificațiile și procesul nostru	Avantaj de inginerie pentru manipularea încărcăturii	Cum atenuează uzura specifică
Material și tratament pentru vierme	Oțel de întărire (de exemplu, 20MnCr5), carburat la 0,8 mm adâncime, duritate 60±2 HRC, suprafinisat la Ra ≤0,4μm.	Duritatea extremă a suprafeței rezistă la abraziune; miezul dur previne defectarea arborelui sub sarcini de șoc; suprafața netedă reduce căldura de frecare.	Combate direct uzura abraziva si adeziva. Reduce coeficientul de frecare, o variabilă cheie în ecuația de generare a căldurii (Q ∝ μ * Sarcină * Viteză).
Materialul roții melcate	Bronz fosforat turnat continuu CuSn12, turnat centrifugal pentru densitate, duritate 90-110 HB.	Echilibrul optim de rezistență și conformabilitate. Bronzul mai moale poate îngloba abrazive minore și se poate adapta la profilul viermelor sub sarcină, îmbunătățind contactul.	Oferă lubrifiere inerentă. Conformabilitatea sa ajută la distribuirea mai uniformă a încărcăturii chiar și în cazul unei ușoare nealiniere, reducând riscul de pitting.
Proiectare de locuințe	Fontă GG30, nervuri optimizate pentru analiza cu elemente finite (FEA), suprafețe de montare prelucrate și aliniamente ale alezajului într-o singură configurație.	Rigiditatea maximă minimizează deformarea în cazul sarcinilor suspendate grele. Menține alinierea precisă a arborelui, care este esențială pentru distribuția uniformă a sarcinii pe toată suprafața dintelui.	Previne încărcarea pe margine cauzată de flexibilitatea carcasei. Încărcarea pe margine creează o presiune de contact ridicată localizată, cauza directă a zâmbițurilor și ruperii premature.
Sistem de rulment	Arborele de ieșire: Rulmenți cu role conice perechi, preîncărcat. Arborele de intrare: Rulmenți adânci cu bile cu canelură + Rulmenți axiali. Toți rulmenții au un joc C3 pentru intervalele de temperatură industrială.	Rolele conice suportă simultan sarcini mari radiale și axiale. Preîncărcarea elimină jocul intern, reducând jocul arborelui în direcțiile variate de sarcină.	Previne deformarea arborelui și flotarea axială. Defecțiunea lagărului din cauza suprasarcinii este o cauză principală a defecțiunii secundare a angrenajului. Acest sistem asigură integritatea poziției arborelui.
Ingineria lubrifierii	Ulei sintetic pe bază de poliglicol (PG) sau polialfaolefină (PAO) cu aditivi EP/anti-uzură ridicat. Volumul precis de ulei calculat pentru ungere optimă prin stropire și capacitate termică.	Uleiurile sintetice mențin o vâscozitate stabilă pe un interval mai larg de temperatură, asigurând rezistența filmului în timpul pornirilor la rece și al funcționării la cald. Aditivii cu EP ridicat previn prăbușirea filmului sub sarcini de șoc.	Menține filmul de lubrifiere elastohidrodinamică (EHL) în toate condițiile de încărcare proiectate. Aceasta este singura cea mai eficientă barieră împotriva uzurii adezivelor (zărire).
Asamblare și rulare	Ansamblu cu temperatură controlată, preîncărcare a rulmentului verificată. Fiecare unitate este supusă unei proceduri de rodare fără încărcare și încărcat înainte de expediere pentru a aseza modelul de contact.	Elimină erorile de asamblare care induc stres intern. Rodajul se uzează ușor în angrenaje în condiții controlate, stabilind modelul optim de contact cu sarcină încă din prima zi.	Previne eșecurile „mortalității infantile”. O rodare adecvată netezește asperitățile, distribuie uniform sarcina inițială și pregătește unitatea pentru sarcina sa maximă în câmp.

Managementul termic: disiparea căldurii de încărcare

Deoarece sarcina creează frecare, iar frecarea creează căldură, gestionarea căldurii este gestionarea unui simptom al sarcinii. Designurile noastre merg dincolo de o simplă carcasă cu aripioare.

• Carcasă standard cu aripioare:Suprafața este maximizată prin proiectarea aripioarelor aerodinamice bazată pe simulare termică. Acest lucru este suficient pentru majoritatea aplicațiilor din categoria mecanică.
• Opțiuni de răcire pentru sarcini termice mari:
  • Ventilator extern (extensie arbore melcat):O opțiune simplă și eficientă pentru a crește fluxul de aer peste carcasă, îmbunătățind de obicei disiparea căldurii cu 30-50%.
  • Capa de ventilator (giulgiu):Direcționează aerul din ventilator cu precizie peste partea cea mai fierbinte a carcasei (de obicei în jurul zonelor de rulment).
  • Jachetă de răcire cu apă:Pentru cicluri de lucru extreme sau temperaturi ambientale ridicate, o carcasă cu manta personalizată permite circulației lichidului de răcire să elimine direct căldura. Aceasta poate dubla sau tripla capacitatea termică efectivă a unității.
  • Sistem de circulație a uleiului cu răcitor extern:Pentru cele mai mari unități, oferim sisteme în care uleiul este pompat printr-un răcitor exterior aer-ulei sau apă-ulei, menținând o temperatură constantă, optimă a uleiului, indiferent de sarcină.

Angajamentul nostru în fabrica noastră este să controlăm fiecare variabilă. De la analiza spectrografică a lingourilor de bronz primite până la verificarea finală a imaginii termice în timpul testului de rulare la încărcare, cutia noastră de viteze melcate este construită pentru a fi un partener de încredere în cele mai solicitante aplicații ale dumneavoastră. Numele Raydafon Technology Group Co., Limited de pe unitate înseamnă o componentă proiectată cu o înțelegere profundă, empirică, a modului în care condițiile de încărcare afectează fiabilitatea pe termen lung. Nu furnizăm doar o cutie de viteze; Furnizăm un sistem proiectat pentru a absorbi, distribui și disipa energia mecanică a aplicației dumneavoastră în mod previzibil și în siguranță pe toată durata de viață.

---

Care sunt parametrii cheie de încărcare pe care inginerii trebuie să-i calculeze pentru fiabilitate?

Selectarea cutiei de viteze melcate corecte este un exercițiu predictiv. Pentru a garanta fiabilitatea pe termen lung, inginerii trebuie să treacă dincolo de simplul calcul „cai putere și raport” și să analizeze profilul complet al sarcinii. Aplicarea greșită, adesea din cauza unei evaluări incomplete a sarcinii, este o cauză principală a defecțiunilor pe teren. Aici, subliniem parametrii critici pe care echipa noastră tehnică îi evaluează atunci când dimensionează o cutie de viteze melcat pentru un client, oferind metodologia detaliată din spatele fiecăruia.

Calculul de bază: cuplul de ieșire necesar (T2)

Acest lucru pare de bază, dar erorile sunt frecvente. Trebuie să fie cuplulla arborele de ieșire al cutiei de viteze.

• Formula:T2 (Nm) = (9550 * P1 (kW)) / n2 (rpm) * η (eficiență). Sau din primele principii: T2 = Forța (N) * Raza (m) pentru un troliu; sau T2 = (Tragere transportor (N) * Raza tamburului (m)).
• Greseala comuna:Utilizarea puterii motorului și a vitezei de intrare fără a ține cont de pierderile de eficiență prin sistem (alte cutii de viteze, curele, lanțuri) înainte de cutia de viteze melcate. Măsurați sau calculați întotdeauna cuplul în punctul de conectare la arborele nostru de intrare sau de ieșire.

Multiplicatorul nenegociabil: factorul de serviciu (SF) - o scufundare adâncă

Factorul de serviciu este limbajul universal pentru contabilizarea durității din lumea reală. Este un multiplicator aplicat la calculatcuplul de ieșire necesar (T2)pentru a determinacuplul nominal minim necesar pentru cutia de viteze.

Selectarea factorului de serviciu se bazează pe o evaluare sistematică a trei categorii principale:

1. Caracteristicile sursei de alimentare (Prime Mover):
   • Motor electric (AC, trifazat):SF = 1,0 (bază). Cu toate acestea, luați în considerare:
     • Porniri cu inerție mare:Motoarele care conduc sarcini cu inerție mare (ventilatoare, tamburi mari) pot atrage 5-6x FLC în timpul pornirii. Acest cuplu tranzitoriu este transmis. Adăugați 0,2-0,5 la SF sau utilizați un soft starter/VFD.
     • Număr de porniri/oră:Mai mult de 10 porniri pe oră reprezintă o sarcină grea de pornire. Adăugați 0,3 la SF.
   • Motor cu ardere internă:Datorită pulsațiilor cuplului și potențialului de șoc de la cuplarea bruscă (ambreiaj), este tipic un SF minim de 1,5.
   • Motor hidraulic:În general neted, dar potențial pentru vârfuri de presiune. SF de obicei 1,25-1,5 în funcție de calitatea supapei de control.
2. Caracteristicile mașinii conduse (încărcare):Aceasta este categoria cea mai critică.
   • Sarcină uniformă (SF 1.0):Cuplu constant, previzibil. Exemple: generator electric, transportor cu viteză constantă cu greutate distribuită uniform, mixer cu fluid cu vâscozitate uniformă.
   • Sarcină de șoc moderată (SF 1,25 - 1,5):Funcționare neregulată cu vârfuri periodice previzibile. Exemple: transportoare cu alimentare intermitentă, palanuri ușoare, mașini de spălat rufe, mașini de ambalat.
   • Sarcină de șoc mare (SF 1,75 - 2,5+):Cereri severe, imprevizibile de cuplu mare. Exemple: concasoare de pietre, mori cu ciocane, prese de poanson, trolii de mare capacitate cu găleți de prindere, utilaje forestiere. Pentru cazuri extreme, cum ar fi un concasor de zgură, am aplicat SF de 3,0 pe baza datelor istorice de defecțiuni.
3. Durata zilnică de funcționare (ciclu de funcționare):
   • Intermitent (≤ 30 min/zi):SF poate fi uneori ușor redus (de exemplu, înmulțiți cu 0,8), dar niciodată sub 1,0 pentru clasa de sarcină. Se recomandă prudență.
   • 8-10 ore/zi:Sarcina industrială standard. Utilizați întregul SF de la sursa de alimentare și evaluarea mașinii conduse.
   • Serviciu continuu 24/7:Cel mai solicitant program pentru viața la oboseală.Creșteți SF din evaluarea de mai sus cu minimum 0,2.De exemplu, o sarcină uniformă în serviciul 24/7 ar trebui să folosească un SF de 1,2, nu 1,0.

Formula pentru cuplul nominal minim al cutiei de viteze:T2_rated_min = T2_calculat * SF_total.

Verificarea critică: Capacitatea termică (Clasarea CP termică)

Acesta este adesea factorul limitativ, în special în cutii de viteze mai mici sau aplicații de mare viteză. O cutie de viteze poate fi suficient de puternică din punct de vedere mecanic, dar totuși se poate supraîncălzi.

• Ce este:Puterea maximă de intrare pe care cutia de viteze o poate transmite continuu fără ca temperatura internă a uleiului să depășească o valoare stabilă (de obicei 90-95°C) într-o ambianță standard de 40°C.
• Cum se verifică:Aplicația dvsputerea de intrare necesară (P1)trebuie să fie ≤ a cutiei de vitezeEvaluare termică HPla viteza de intrare de operare (n1).
• Dacă P1_required > Evaluare termică:TREBUIE să reduceți capacitatea mecanică (utilizați o dimensiune mai mare) sau să adăugați răcire (ventilator, manta de apă). Ignorând supraîncălzirea și defecțiunea rapidă a acestei garanții.
• Datele noastre:Catalogul nostru oferă grafice clare care arată HP termic în raport cu RPM de intrare pentru fiecare dimensiune a cutiei de viteze melcate, cu și fără răcire cu ventilator.

Calcule forțe externe: sarcină radială (OHL) și sarcină de tracțiune

Forțele aplicate arborilor de către componentele externe sunt separate de cuplul transmis și se adaugă la cuplul transmis.

• Formula de sarcină radială (OHL) (pentru lanț/pinion sau scripete):
  OHL (N) = (2000 * Cuplu la arbore (Nm)) / (Diametrul pas al pinionului/scripeții (mm))
  Cuplul la arboreeste fie T1 (intrare), fie T2 (ieșire). Trebuie să verificați OHL pe ambii arbori.
• Sarcina de tracțiune (sarcină axială) de la angrenaje elicoidale sau transportoare înclinate:Această forță acționează de-a lungul axei arborelui și trebuie calculată din geometria elementului antrenat.
• Verificare:OHL și sarcina de tracțiune calculate trebuie să fie ≤ valorile admise enumerate în tabelele noastre pentru modelul de cutie de viteze melcat selectat, la distanța specifică de fața carcasei (X) unde este aplicată forța.

Specificații de mediu și aplicații

• Temperatura ambianta:Dacă este peste 40°C, capacitatea termică este redusă. Dacă este sub 0°C, vâscozitatea de pornire a lubrifiantului este o problemă. Informați-ne despre gama.
• Poziția de montare:Vierme peste sau sub? Acest lucru afectează nivelul baii de ulei și lubrifierea rulmentului superior. Evaluările noastre sunt de obicei pentru vierme peste poziție. Alte posturi pot necesita consultare.
• Profilul ciclului de funcționare:Furnizați un grafic sau o descriere dacă sarcina variază în mod previzibil. Acest lucru permite o analiză mai sofisticată decât un simplu SF static.

Abordarea noastră la Raydafon Technology este colaborativă. Oferim clienților noștri foi de selecție detaliate care parcurg fiecare parametru de mai sus. Mai important, oferim suport direct de inginerie. Prin împărtășirea detaliilor complete ale aplicației dvs. - specificațiile motorului, inerția de pornire, profilul ciclului de sarcină, condițiile ambientale și desenele de amenajare - putem selecta împreună o cutie de viteze cu melc care nu este doar adecvată, ci și optim de fiabilă pentru condițiile dvs. specifice de încărcare. Acest proces de calcul meticulos, bazat pe zeci de ani de date de testare din fabrică, este ceea ce separă o selecție corectă de una catastrofală.

---

Cum pot întreținerea și montarea adecvată să contracareze uzura cauzată de sarcină?

Chiar și cea mai robustă cutie de viteze cu melc de laRaydafonpoate ceda la o defecțiune prematură dacă este instalat sau întreținut incorect. Montarea corectă și un regim de întreținere disciplinat sunt pârghiile dumneavoastră operaționale pentru a contracara direct impactul neobosit al sarcinii. Aceste practici păstrează geometria portantă proiectată și integritatea lubrifierii, asigurând că unitatea funcționează așa cum a fost proiectată pe toată durata de viață.

Faza 1: Pre-instalare și montare - Stabilirea bazei pentru fiabilitate

Erorile făcute în timpul instalării creează defecte inerente, care amplifica sarcina, pe care nicio întreținere ulterioară nu le poate corecta complet.

• Depozitare și manipulare:
  • Depozitați unitatea într-un mediu curat și uscat. Dacă este depozitat mai mult de 6 luni, rotiți arborele de intrare cu câteva rotații complete la fiecare 3 luni pentru a acoperi din nou angrenajele cu ulei și pentru a preveni apariția falsă a rulmenților.
  • Nu ridicați niciodată unitatea de arbori sau de urechile turnate ale carcasei. Folosiți o sling în jurul carcasei. Caderea sau șocarea unității poate cauza modificări de aliniere internă sau deteriorarea rulmenților.
• Fundație și rigiditate:
  • Baza de montare trebuie să fie plată, rigidă și prelucrată la o toleranță suficientă (recomandăm mai bine de 0,1 mm la 100 mm). O bază flexibilă se va flexa sub sarcină, aliniind greșit cutia de viteze cu echipamentul conectat.
  • Folosiți lame, nu șaibe, pentru a corecta planeitatea bazei. Asigurați-vă că picioarele de montare sunt sprijinite complet.
  • Utilizați elementul de fixare de calitate corectă (de exemplu, clasa 8.8 sau mai mare). Strângeți șuruburile într-un model încrucișat la cuplul specificat în manualul nostru pentru a evita deformarea carcasei.
• Alinierea arborelui: Cea mai critică sarcină.
  • Nu aliniați niciodată cu ochiul sau marginea dreaptă.Utilizați întotdeauna un cadran indicator sau un instrument de aliniere cu laser.
  • Aliniați echipamentul cuplat la cutia de viteze, nu invers, pentru a evita deformarea carcasei cutiei de viteze.
  • Verificați alinierea atât în ​​plan vertical, cât și în plan orizontal. Alinierea finală trebuie făcută cu echipamentul la temperatura normală de funcționare, deoarece creșterea termică poate schimba alinierea.
  • Nealinierea permisă pentru cuplajele flexibile este de obicei foarte mică (adesea mai puțin de 0,05 mm radial, 0,1 mm unghiular). Depășirea acesteia induce sarcini ciclice de încovoiere pe arbori, crescând dramatic uzura rulmentului și a etanșării.
• Conectarea componentelor externe (roți, pinioane):
• Utilizați un extractor adecvat pentru a instala; nu loviți niciodată direct pe arbore sau pe componentele cutiei de viteze.
• Asigurați-vă că cheile sunt montate corect și nu ies în afară. Utilizați șuruburi de fixare în orientarea corectă pentru a bloca componenta.
• Verificați dacă sarcina radială (OHL) de la aceste componente se încadrează în limita publicată pentru cutia de viteze melcate selectată la distanța corectă „X”.

Faza 2: Lubrifiere - Lupta în curs împotriva uzurii induse de încărcare

Ungerea este agentul activ care împiedică sarcina să provoace contact metal-metal.

• Umplere inițială și spargere:
  • Utilizați numai tipul de ulei și vâscozitatea recomandate (de exemplu, poliglicol sintetic ISO VG 320). Uleiul greșit nu poate forma pelicula EHD necesară la presiune de contact ridicată.
  • Umpleți până în centrul vizorului sau al dopului pentru nivelul uleiului - nici mai mult, nici mai puțin. Supraumplerea cauzează pierderi de agitare și supraîncălzire; umplerea insuficientă înfometează angrenajele și rulmenții.
  • Prima schimbare de ulei este critică.După primele 250-500 de ore de funcționare, schimbați uleiul. Acest lucru elimină particulele de uzură generate pe măsură ce dinții angrenajului se conformează microscopic unul cu celălalt sub sarcina inițială. Aceste resturi sunt foarte abrazive dacă sunt lăsate în sistem.
• Schimbările de rutină ale uleiului și monitorizarea stării:
  • Stabiliți un program bazat pe orele de funcționare sau anual, oricare dintre acestea survine primul. Pentru serviciu 24/7, schimbările la fiecare 4000-6000 de ore sunt comune cu uleiul sintetic.
  • Analiza uleiului:Cel mai puternic instrument de predicție. Trimiteți o probă la un laborator la fiecare schimbare de ulei. Raportul va arăta:
    • Metale:Creșterea fierului (oțel vierme) sau cupru/staniu (bronz roată) indică uzura activă. Un vârf brusc indică o problemă.
    • Viscozitate:Uleiul s-a îngroșat (oxidare) sau s-a diluat (forfecare, diluarea combustibilului)?
    • Contaminanti:Siliciu (murdărie), conținut de apă, număr de acid. Apa (>500 ppm) este deosebit de dăunătoare, deoarece promovează rugina și degradează rezistența peliculei de ulei.
• Re-ungerea etanșărilor (dacă este cazul):Unele modele au garnituri de purjare a grăsimii. Utilizați grăsimea complexă de litiu pentru temperatură înaltă specificată cu moderație pentru a evita contaminarea baii de ulei.

Faza 3: Monitorizare Operațională și Inspecție Periodică

Fii sistemul de avertizare timpurie pentru probleme legate de încărcare.

• Monitorizarea temperaturii:
  • Utilizați un termometru cu infraroșu sau un senzor montat permanent pentru a verifica regulat temperatura carcasei în apropierea zonelor lagărelor și a baii de ulei.
  • Stabiliți o temperatură de bază sub sarcină normală. O creștere susținută cu 10-15°C peste valoarea de bază este un avertisment clar privind frecarea crescută (nealiniere, defecțiune a lubrifiantului, suprasarcină).
• Analiza vibrațiilor:
  • Contoarele portabile simple pot urmări viteza totală a vibrațiilor (mm/s). Tendința asta în timp.
  • Creșterea vibrațiilor indică deteriorarea rulmenților, uzura neuniformă sau dezechilibrul echipamentelor conectate, toate acestea crescând sarcinile dinamice asupra cutiei de viteze.
• Verificări auditive și vizuale:
  • Ascultați schimbările de sunet. Un nou scâncet poate indica nealinierea. O lovitură poate indica defecțiunea rulmentului.
  • Căutați scurgeri de ulei, care pot fi un simptom al supraîncălzirii (întărirea etanșării) sau al suprapresurizării.
• Re-strângerea șuruburilor:După primele 50-100 de ore de funcționare și anual ulterior, verificați din nou strângerea tuturor șuruburilor de fundație, carcasă și cuplare. Vibrațiile din ciclurile de încărcare le pot slăbi.

Tabelul cuprinzător al programului de întreținere

Acţiune	Frecvență / Timing	Scop și conexiune de încărcare	Note privind procedura cheie
Schimbarea inițială a uleiului	După primele 250-500 de ore de funcționare.	Îndepărtează resturile de uzură inițială (particule abrazive) generate în timpul procesului de așezare a sarcinii angrenajelor și rulmenților. Previne accelerarea uzurii abrazive.	Scurgeti cat este cald. Clătiți numai cu același tip de ulei dacă reziduurile sunt excesive. Completați până la nivelul corect.
Schimbarea de rutină a uleiului și analiză	La fiecare 4000-6000 de ore de funcționare sau 12 luni. Mai frecvent în medii murdare/fierbinte.	Reface aditivii degradați, îndepărtează metalele de uzură acumulate și contaminanții. Analiza uleiului oferă o tendință de uzură, un indicator direct al severității sarcinii interne și al sănătății componentelor.	Luați o probă de ulei de la mijlocul rezervorului în timpul funcționării. Trimite la laborator. Documentați rezultatele pentru a stabili linii de tendință pentru elemente critice precum Fe, Cu, Sn.
Verificarea cuplului șuruburilor	După 50-100 de ore, apoi anual.	Previne slăbirea din cauza vibrațiilor și a ciclurilor termice sub sarcină. Șuruburile slăbite permit mișcarea carcasei și alinierea greșită, creând o încărcare neuniformă, de mare solicitare.	Utilizați o cheie dinamometrică calibrată. Urmați modelul încrucișat pentru șuruburile carcasei și ale bazei.
Verificare aliniere	După instalare, după orice întreținere a echipamentelor conectate și anual.	Se asigură că arborii conectați sunt coliniari. Nealinierea este o sursă directă a sarcinilor ciclice de încovoiere, care provoacă defecțiuni premature ale rulmentului și contact neuniform al angrenajului (încărcare pe margine).	Efectuați cu echipament la temperatura de funcționare. Utilizați instrumente laser sau indicator cu cadran pentru precizie.
Monitorizarea tendinței temperaturii și vibrațiilor	Citiri saptamanale / lunare; monitorizare continuă pentru aplicații critice.	Detectarea precoce a problemelor (defecțiunea lubrifierii, uzura rulmenților, dezalinierea) care cresc frecarea internă și sarcinile dinamice. Permite intervenția planificată înainte de eșec catastrofal.	Marcați punctele de măsurare pe carcasă. Înregistrați temperatura ambiantă și starea de încărcare pentru o comparație precisă.
Inspecție vizuală pentru scurgeri și daune	Plimbare zilnică/săptămânală.	Identifică scurgerile de ulei (pierderi potențiale de lubrifiant care duc la uzură) sau daune fizice cauzate de impacturi externe care ar putea compromite integritatea carcasei sub sarcină.	Verificați fețele de etanșare, îmbinările carcasei și ventilația. Asigurați-vă că respirația este curată și neobstrucționată.

Expertiza de la fabrica noastră se extinde dincolo de punctul de vânzare. Documentația noastră tehnică include ghiduri complete de instalare și liste de verificare pentru întreținere adaptate produselor noastre. Prin parteneriatul cu noi, obțineți nu doar o cutie de viteze cu melc de calitate, ci și cadrul de cunoștințe și suport pentru a vă asigura că își oferă întreaga viață proiectată, gestionând activ provocările de sarcină cu care se confruntă în fiecare zi. Fiabilitatea este un parteneriat, iar angajamentul nostru este de a fi resursa dumneavoastră tehnică de la instalare până la decenii de service.

---

Rezumat: Asigurarea fiabilității pe termen lung prin conștientizarea sarcinii

Înțelegerea modului în care condițiile de încărcare afectează fiabilitatea pe termen lung a unităților cutie de viteze melcate este piatra de temelie a ingineriei aplicațiilor de succes. Este o interacțiune cu mai multe fațete între stresul mecanic, managementul termic, știința materialelor și practicile operaționale. După cum am explorat, sarcinile adverse accelerează mecanismele de uzură, cum ar fi abraziunea, zâmbiturile și zgârieturile, ducând la pierderea eficienței și la defecțiuni premature.

La Raydafon Technology Group Co., Limited, combatem acest lucru prin proiectare intenționată: de la melmele noastre din oțel călit și roțile din bronz până la carcasele noastre rigide și rulmenții de mare capacitate, fiecare aspect al cutiei de viteze melcate este proiectat pentru a gestiona și a rezista profilurilor de sarcină solicitante. Cu toate acestea, parteneriatul pentru fiabilitate este unul comun. Succesul depinde de calculul precis al factorilor de serviciu, limitelor termice și sarcinilor externe în timpul selecției, urmat de o instalare meticuloasă și o cultură proactivă de întreținere.

Privind sarcina nu ca un număr unic, ci ca un profil dinamic al duratei de viață și prin alegerea unui partener cutie de viteze cu adâncimea de inginerie potrivită, transformați o componentă critică într-un activ de încredere. Vă invităm să profitați de cele două decenii de experiență. Lăsați echipa noastră de ingineri să vă asiste în analiza condițiilor specifice de încărcare pentru a specifica soluția optimă a cutiei de viteze melcate, asigurând performanța, longevitatea și rentabilitatea maximă a investiției dumneavoastră.

Contactați Raydafon Technology Group Co., Limitedastăzi pentru o revizuire detaliată a aplicației și o recomandare de produs. Descărcați cartea noastră tehnică cuprinzătoare despre calculul sarcinii sau solicitați un audit de șantier de la inginerii noștri pentru a vă evalua sistemele actuale de acționare.

---

Întrebări frecvente (FAQ)

Î1: Care este cel mai dăunător tip de sarcină pentru o cutie de viteze melcat?
A1: Sarcinile de șoc sunt de obicei cele mai dăunătoare. O creștere bruscă a cuplului de mare magnitudine poate rupe instantaneu pelicula de ulei esențială dintre melcat și roată, provocând uzura imediată a adezivului (zărire) și potențial crăpare a dinților sau a rulmenților. De asemenea, induce cicluri mari de stres care accelerează oboseala. În timp ce supraîncărcările susținute sunt dăunătoare, natura instantanee a sarcinilor de șoc adesea nu lasă timp pentru ca inerția sistemului să absoarbă impactul, ceea ce le face deosebit de severe.

Î2: Cum afectează supraîncărcarea continuă la, să zicem, 110% din cuplul nominal?
A2: Supraîncărcarea continuă, chiar și marginală, reduce drastic durata de viață. Relația dintre sarcină și durata de viață a rulmentului/angrenajului este adesea exponențială (în urma unei relații cub-lege pentru rulmenți). O suprasarcină de 110% poate reduce durata de viață așteptată a rulmentului L10 cu aproximativ 30-40%. Mai important, crește temperatura de funcționare datorită frecării crescute. Acest lucru poate duce la evadarea termică, unde uleiul mai fierbinte se subțiază, ceea ce duce la mai multă frecare și chiar mai mult ulei, provocând, în cele din urmă, defalcarea rapidă a lubrifiantului și uzura catastrofală într-o perioadă scurtă.

Î3: Poate un factor de serviciu mai mare să garanteze complet fiabilitatea la sarcini variabile?
R3: Un factor de serviciu mai mare este o marjă de siguranță crucială, dar nu este o garanție absolută. Ține cont de necunoscute în caracterul de încărcare și frecvență. Cu toate acestea, fiabilitatea depinde și de instalarea corectă (aliniere, montare), de lubrifiere adecvată și de factorii de mediu (curățenia, temperatura ambiantă). Utilizarea unui factor de service ridicat selectează o cutie de viteze mai robustă, cu o capacitate inerentă mai mare, dar aceasta trebuie totuși instalată și întreținută corect pentru a realiza acea durată de viață potențială maximă.

Î4: De ce este atât de importantă capacitatea termică atunci când discutăm despre sarcină?
A4: Într-o cutie de viteze cu melc, o parte semnificativă a puterii de intrare se pierde sub formă de căldură din cauza frecării de alunecare. Sarcina determină în mod direct mărimea acestei pierderi prin frecare. Capacitatea termică este viteza la care carcasa cutiei de viteze poate disipa această căldură în mediu fără ca temperatura internă să depășească limita de siguranță pentru lubrifiant (de obicei 90-100°C). Dacă sarcina aplicată generează căldură mai repede decât poate fi disipată, unitatea se va supraîncălzi, distrugând uleiul și ducând la o defecțiune rapidă, chiar dacă componentele mecanice sunt suficient de puternice pentru a gestiona cuplul.

Î5: Cum degradează în mod specific sarcinile suspendate o cutie de viteze melcată?
A5: Sarcinile radiale aplică un moment de încovoiere arborelui de ieșire. Această forță este suportată de rulmenții arborelui de ieșire. OHL excesivă provoacă oboseală prematură a rulmentului (brineling, despicare). De asemenea, deviază ușor arborele, ceea ce aliniază greșit ochiurile precise dintre melcat și roată. Această aliniere greșită concentrează sarcina la un capăt al dintelui, provocând găuri și uzură localizate, crescând jocul și generând zgomot și vibrații. Subminează eficient distribuția sarcinii atent proiectată a ansamblului de viteze.

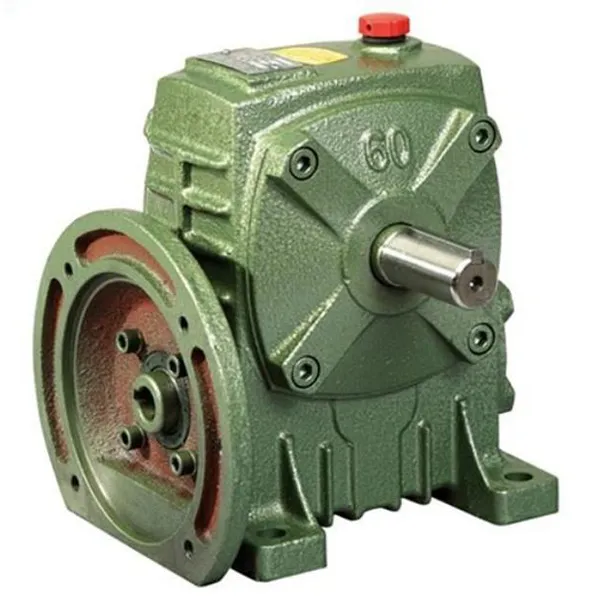

Cutie de viteze cu melc cu tehnologie Raydafon: parametri cheie de proiectare pentru rezistența la sarcină
