Arborele PTO pentru mixerele verticale Peecon
  • Arborele PTO pentru mixerele verticale PeeconArborele PTO pentru mixerele verticale Peecon
  • Arborele PTO pentru mixerele verticale PeeconArborele PTO pentru mixerele verticale Peecon

Arborele PTO pentru mixerele verticale Peecon

Prize de putere de schimb pentru mixerele verticale PEECON 865, 1100, 1300 și 1500. Arborele principal CAT6 cu viteză constantă; opțiuni cu caneluri laterale de tractor 1.375-6 (540 rpm), 1.375-21 (1000 rpm) și 1.750-20 (1000 rpm); intrare pe partea mixerului de obicei 1.750-6. Cuplu ambreiaj cu decuplare automată 2.500–3.500 N·m; juguri pentru șuruburi de forfecare nominale 2.920 N·m. Lungimea arborelui, dimensiunea jugului, combinația de caneluri și configurația scutului pot fi făcute după desen. MOQ și timpul de livrare sunt confirmate pe comandă deoarece depind de model și configurație. Trimiteți modelul dvs. de mixer și canalul prizei de putere a tractorului - confirmăm combinația de transmisie și emitem o ofertă.

Linie de transmisie de schimb de vânzare cu ridicata · Gama de mixere verticale PEECON

Arborele PTO cu ridicata pentru mixere verticale PEECON - Specificații, MOQ, personalizare și timp de livrare pentru înlocuirea mixerului de alimentare

Când arborele cardanic al unui mixer vertical de alimentare se defectează, presa de balotat sau mixerul se oprește, iar decizia de înlocuire se reduce la trei verificări: ce model PEECON, ce caneluri pe partea tractorului și ce cuplu de ambreiaj poate fi transmis cutia mixerului ia. Această pagină listează acele trei articole față de cele patru modele de mixere din această gamă, împreună cu CV-ul principal numerele de piese ale arborelui și ambreiajului, astfel încât să puteți confirma specificația înainte de a solicita o ofertă.

Prețuri și MOQPrin citat
Perioada de graţiePe comandă
PersonalizareBazat pe desen
DocumenteLa cerere

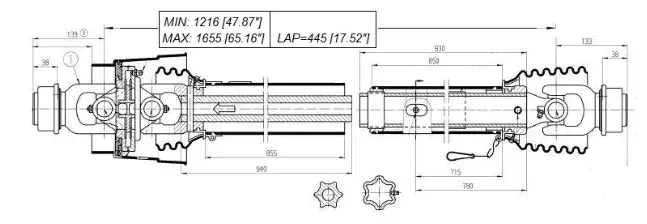

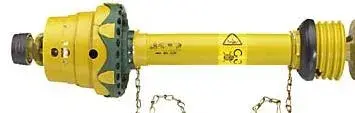

PTO shaft for PEECON vertical feed mixer — complete assembly with CAT6 constant velocity joint
Arborele PTO pentru mixer vertical PEECON — articulație cu viteză constantă CAT6 și capăt de ambreiaj seria 2500.

Specificații cheie

  • Arborele principalCAT6 viteză constantă
  • Spline tractor1.375-6 · 1.375-21 · 1.750-20
  • Intrare mixerDe obicei 1.750-6
  • Cuplul arborelui3.800 N·m nominal / 4.200 N·m vârf
  • Cuplul ambreiajului2.500 – 3.500 N·m
  • Jug șurub de forfecare2.920 N·m
  • Modele de mixere865 · 1100 · 1300 · 1500
  • Puterea tractorului95 – 200 CP minim
  • PersonalizareLungime, jug, spline, scut

Model Matrix — Ce mixer PEECON are nevoie de ce PTO

PEECON865
  • Capacitate865 CFT
  • Snecurile2
  • Min. putere95 CP
  • Linia de transmisieCV CAT6
  • SplineCu tractor
PEECON1100
  • Capacitate1100 CFT
  • Snecurile2
  • Min. putere135 CP
  • Linia de transmisieCV CAT6
  • SplineCu tractor
PEECON1300
  • Capacitate1300 CFT
  • Snecurile3
  • Min. putere180 CP
  • Linia de transmisieCV CAT6
  • SplineCu tractor
PEECON1500
  • Capacitate1500 CFT
  • Snecurile3
  • Min. putere200 CP
  • Linia de transmisieCV CAT6
  • SplineCu tractor

Majoritatea tractoarelor din această gamă de putere folosesc o priză de putere 1.750-20, iar majoritatea mixerelor PEECON din această gamă folosesc o intrare de 1.750-6. arborele. Ambele părți sunt asortate independent - partea mixerului este fixată de malaxor, partea tractorului este fixată de tractorul. Confirmați ambele înainte de a comanda.

Arbore principal cu viteză constantă CAT6 — Numerele de piesă pentru ansamblu și semi-arbore

Ansamblu CV complet și referință la jumătate de arbore pentru arborele principal CAT6
Arborele de ieșire a tractorului Număr de piesă a ansamblului CV complet Numărul piesei arborelui CV 1/2 Număr piesei de jumătate de implementare (2500).
540 rpm, 1,375" × 6 caneluri 392206 392206-JUMĂTATE 2500-IMPLEMENT-JUMĂTATE
1000 rpm, 1,375" × 21 caneluri 392221 392221-JUMĂTATE 2500-IMPLEMENT-JUMĂTATE
1000 rpm, 1.750" × 20 caneluri 392220 392220-JUMĂTATE 2500-IMPLEMENT-JUMĂTATE

Ansamblul CV complet este livrat cu îmbinarea pre-unsă. Dacă trebuie să înlocuiți doar o jumătate, jumătatea arborelui numărul piesei este cel pe care îl comandați. Jumătatea utilajului este împărțită în toate cele trei variante de pe partea de tractor.

Selectarea ambreiajului și jugului — Valori de cuplu și numere de piesă

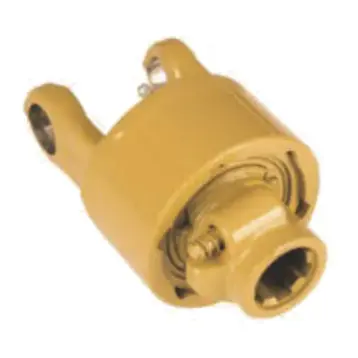

2500 series automatic cutout clutch for PEECON vertical feed mixer PTO shaft
Ambreiaj cu decupare automată seria 2500 — caroserie K64 și K64/24.
Ambreiaje cu decupare automată seria 2500
Numărul piesei Model Diametru Spline Cuplu
134467 K64/24 1.750 20 3.500 N·m
LAF20250MDAL67 K64 1.750 20 2.500 N·m
135416 K64/24 1.375 6 2.700 N·m
135362 K64/24 1.750 6 2.700 N·m
135986 K64/24 1.750 20 2.700 N·m

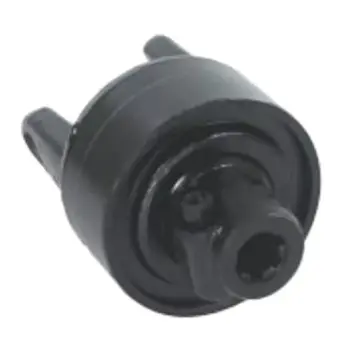

2500 series shear bolt yoke for PEECON vertical feed mixer PTO shaft
Juguri pentru șuruburi de forfecare din seria 2500 — corpuri KB61, KB61/2 și BTL.
Juguri pentru șuruburi de forfecare seria 2500
Numărul piesei Model Diametru Spline Cuplu
BTL67214810A KB61 1.375 21 —
BTL67385610A KB61 1.375 6 2.920 N·m
355272 KB61/2 1.375 6 2.920 N·m
4250104 KB61/2 1.375 6 2.920 N·m
BTL67205610A BTL 1.750 20 2.920 N·m
4250105 KB61/2 1.750 20 2.920 N·m
BTL67345610A KB61 1.750 6 2.920 N·m
338427 KB61/2 1.750 6 2.920 N·m
392340 KB61/2 1.9375 RD 0,50 cheie —

Cele două familii de ambreiaj nu sunt interschimbabile în serviciu. Ambreiajele cu decupare automată se reactivează după alunecare, deci se potrivesc mixerelor care întâmpină supraîncărcări ocazionale în timpul pornirii. Jugurile șuruburilor de forfecare sacrifică șurubul la suprasarcină și trebuie să fie reșuruburi înainte ca mixerul să funcționeze din nou, astfel încât să se potrivească mixerelor în care un șurub rupt este mai ușor de înlocuit decât un pachet de ambreiaj supraîncălzit. Referința completă pentru gama mai largă este peArborele cardanic pentru mixere de alimentarepagină.

Detaliu specificații — Arbore, articulație și scut

Arbore și articulație

Arborele principal
CAT6 viteză constantă
Material arborelui
Oțel aliat călit, șlefuit
Diametrul arborelui
φ62 mm
Unghiul articulației
±45°
Rulment
Rolă cu patru sferice
Cuplul nominal
3.800 N·m
Cuplul maxim
4.200 N·m
Gama de viteze
540 – 1000 rpm

Sigiliu și protecție

Material de etanșare
Cauciuc nitrilic hidrogenat
Temp. etanșare. gamă
-45 °C până la 130 °C
Capac de praf
Trei buze cu canelură spirală pentru așchii
Scut
Acoperire completă, conectare rapidă
Puterea tractorului
80 – 220 CP
Compatibilitate mixer
PEECON, KUHN (20 m³ și mai mult)
Personalizare
Lungime, jug, spline, scut
Documentare
Furnizat la cerere

Specificațiile de mai sus reflectă producția actuală. Pentru lungimea arborelui sau dimensiunea jugului nestandard, desenul guvernează. Gama mai largă pentru alte mărci de amestecătoare de furaje, inclusivMixere de alimentare Supreme, este listate pe pagina categoriei și potrivireacutie de viteze mixer de alimentareeste pe o pagină separată.

Cum este confirmată comanda

Trimiteți modelul și spline

Furnizați modelul de mixer PEECON (865 / 1100 / 1300 / 1500) și dimensiunea prizei de putere a tractorului.

Confirmați transmisia

Returnăm ansamblul CV, familia ambreiajului și combinația de numere de piesă potrivite.

Desen și cotație

Pentru lungimi sau juguri personalizate, se emite un desen înainte de producție. Cotația listează MOQ și timpul de livrare pentru configurația confirmată.

Productie si expediere

Arborele standard se deplasează pe programul confirmat; arborele personalizate se deplasează după aprobarea desenului.

MOQ și timpul de livrare sunt cotate pentru fiecare comandă, deoarece depind de model, combinația de spline și dacă arborele este standard sau realizat după desen. Nimic din această pagină nu se angajează la o cifră fixă care nu ar fi valabilă pentru a configurație diferită. TheGama arborelui cardanicpagina enumeră celelalte categorii de agricultură.

Întrebări frecvente

Ce modele de mixer PEECON acoperă acest arbore cardanic?

865, 1100, 1300 și 1500. Puterea minimă a tractorului pentru fiecare este de 95 CP, 135 CP, 180 CP și, respectiv, 200 CP, așa cum este listat în matricea modelului de mai sus. Toți patru rulează un arbore principal CAT6 cu viteză constantă.

Ce spline este folosită pe partea tractorului și pe partea mixerului?

Majoritatea tractoarelor din această gamă folosesc o canelură de 1.750-20, iar cele mai multe mixere folosesc un arbore de intrare de 1.750-6. Opțiunile pentru tractor 1.375-6 (540 rpm) și 1.375-21 (1000 rpm) sunt de asemenea disponibile. Partea tractorului și partea mixerului sunt potrivite independent - confirmați ambele înainte de a comanda.

Care este cuplul nominal al arborelui și al ambreiajului?

Arborele principal CAT6 este evaluat la 3.800 N·m de vârf continuu și 4.200 N·m instantaneu. Ambreiajele cu decupare automată din seria 2500 variază de la 2.500 N·m la 3.500 N·m. Jugurile șuruburilor de forfecare sunt evaluate la 2.920 N·m.

Puteți furniza o lungime a arborelui sau jug nestandard?

Da. Lungimea arborelui, dimensiunea jugului, combinația de caneluri și configurația scutului pot fi făcute după desen. Trimiteți dimensiunile arborelui existent sau o schiță cu centrele de îmbinare marcate și vom confirma fezabilitatea.

Care sunt MOQ-ul și timpul de livrare?

MOQ și timpul de livrare sunt confirmate pe comandă. Acestea depind de model, de combinația de spline și dacă arborele este standard sau realizat după desen. Trimiteți modelul dvs. de mixer și spline PTO a tractorului și vom emite o cotație care listează MOQ-ul și timpul de livrare pentru configurația respectivă.

Solicitați o ofertă pentru mixerul dvs. PEECON

Trimiteți modelul dvs. de mixer PEECON (865 / 1100 / 1300 / 1500) și dimensiunea prizei de putere a tractorului (1.375-6, 1.375-21 sau 1.750-20). Confirmăm combinația transmisiei și numărul piesei și emitem o ofertă cu MOQ și termenul de livrare pentru configurația respectivă. Lungimile și jugul personalizate sunt cotate împotriva desenului.
