Cum afectează precizia echipamentului performanța și fiabilitatea echipamentului?

În lumea transmisiei mecanice a puterii, angrenajele sunt elementele fundamentale care permit conversia vitezei și a cuplului în nenumărate aplicații - de la mașini industriale și transmisii auto până la echipamente agricole și turbine eoliene. Performanța și fiabilitatea oricărui sistem antrenat de angrenaje sunt profund influențate de precizia cu care sunt fabricate angrenajele. Precizia angrenajului cuprinde mai multe dimensiuni: precizia dimensională, geometria profilului dintelui, finisarea suprafeței și calitatea materialului și tratamentul termic. La Raydafon Technology Group Co., Limited, fabrica noastră produce angrenaje de înaltă precizie de peste două decenii și am văzut cum chiar și mici abateri ale geometriei angrenajului pot duce la pierderi semnificative de eficiență, creșterea zgomotului și vibrațiilor și defectarea prematură a componentelor. Acest articol oferă o analiză cuprinzătoare a modului în care precizia angrenajului afectează performanța și fiabilitatea echipamentului, susținută de principii de inginerie și studii de caz din lumea reală.

Relația dintre precizia angrenajului și performanța echipamentului este cu mai multe fațete. Angrenajele cu precizie mai mare prezintă o eroare de transmisie mai mică, ceea ce se traduce direct în funcționare mai lină, vibrații reduse și eficiență mecanică mai mare – adesea cu 2 până la 5% în comparație cu angrenajele de calitate inferioară. Acest câștig de eficiență nu numai că reduce consumul de energie, ci și extinde durata de viață a rulmenților, garniturilor și a altor componente ale transmisiei. În plus,angrenaje de precizieoferă o distribuție superioară a sarcinii de-a lungul profilului dintelui, minimizând concentrațiile de stres care pot duce la pitting, scoring sau ruperea dinților. Din punct de vedere al fiabilității, angrenajele de precizie sunt mai puțin predispuse la uzură și oboseală și își mențin caracteristicile de performanță pe o perioadă mai lungă, reducând frecvența întreținerii și timpii de oprire neplanificați. În acest ghid detaliat, vom detalia aspectele tehnice ale preciziei angrenajului, inclusiv gradele de calitate AGMA și ISO, parametrii rugozității suprafeței și controlul jocului. De asemenea, vom furniza specificații detaliate, protocoale de testare și criterii de selecție din practica extinsă de inginerie a fabricii noastre.

Cuprins

• 1. De ce Gear Precision reduce vibrațiile și zgomotul în echipamente?
• 2. Cum afectează finisajul suprafeței și profilul dinților capacitatea de încărcare?
• 3. Care sunt specificațiile tehnice cheie ale produselor noastre Precision Gear?
• 4. Cum pot angrenajele de precizie să reducă întreținerea și să prelungească durata de viață a echipamentului?
• Întrebări frecvente (FAQ)
• Concluzie și consultație pentru selecția echipamentului

De ce Gear Precision reduce vibrațiile și zgomotul în echipamente?

Vibrațiile și zgomotul nu sunt doar neplăceri; sunt indicatori de detresă mecanică care pot duce la defectarea componentelor și la reducerea fiabilității echipamentului. În centrul vibrațiilor și zgomotului induse de angrenaj se află eroarea de transmisie, care este diferența dintre poziția teoretică și cea reală de ieșire a angrenajului. Fiecare pereche de angrenaje are o anumită eroare de transmisie din cauza toleranțelor de fabricație, a deformarii dinților sub sarcină și a altor factori. Un angrenaj de precizie mai mare are o eroare de transmisie mai mică, rezultând o cuplare mai lină, vibrații reduse și o funcționare mai silențioasă. Fabrica noastră a măsurat că trecerea de la un angrenaj AGMA Clasa 10 (calitate comercială standard) la un angrenaj AGMA Clasa 12 (de înaltă precizie) poate reduce nivelul de vibrații cu 40 până la 60% și poate reduce zgomotul general cu 3 până la 5 dBA, ceea ce reprezintă o îmbunătățire subiectivă semnificativă.

Mecanisme specifice de reducere a vibrațiilor și a zgomotului Precision Gear:

• Eroare redusă de la dinte la dinte:Procesele de prelucrare de precizie, cum ar fi șlefuirea și șlefuirea, produc roți dințate cu variații minime în distanța dintre dinți și profil. Acest lucru asigură că fiecare dinte se angajează în același mod, prevenind impacturile ciclice care produc vibrații.
• Modificarea optimizată a profilului dintelui:Roțile dințate de înaltă precizie încorporează adesea relieful vârfului și încoronarea profilului, care compensează deformarea dinților sub sarcină. Acest lucru asigură că angrenajul se integrează fără probleme de-a lungul întregului ciclu de angrenare, minimizând forțele dinamice.
• Finisaj superior al suprafeței:O suprafață mai netedă a dintelui reduce frecarea și fenomenul de alunecare, care poate provoca vibrații. Produsele noastre Precision Gear ating o rugozitate a suprafeței de Ra 0,4 până la 0,8 micrometri, în comparație cu Ra 1,6 pentru angrenajele tăiate standard, rezultând o funcționare mai silențioasă.
• Geometria angrenajului echilibrat:Fabricarea de precizie asigură echilibrarea dinamică a angrenajului, eliminând orice dezechilibru rezidual care ar putea provoca vibrații la viteze mari. Acest lucru este deosebit de critic pentru aplicații de peste 3.000 rpm.

Un studiu de caz practic de la o fabrică de hârtie din Statele Unite ilustrează impactul preciziei angrenajului asupra vibrațiilor. Moara se confrunta cu niveluri ridicate de vibrații la cutia de viteze principală, ceea ce provoca defecțiuni premature la rulmenți și opriri neplanificate. Angrenajele originale au fost de calitate AGMA Clasa 10, cu rugozitate vizibilă pe flancurile dinților. După înlocuirea angrenajelor cu Precision Gear, șlefuit la AGMA Class 12 cu un finisaj al suprafeței de Ra 0,5, nivelurile de vibrații au scăzut de la 12 mm/s RMS la 4,5 mm/s RMS. Reducerea vibrațiilor a prelungit durata de viață a rulmentului de la 6 luni la peste 2 ani, iar moara a raportat o economie anuală de 45.000 USD la costuri de întreținere și pierderi de producție. Acest caz demonstrează că investiția în angrenaje de precizie nu este doar o îmbunătățire a calității; este o decizie financiară care oferă profituri tangibile.

Fabrica noastră de la Raydafon utilizează mașini de șlefuit CNC avansate de la Reishauer și Kapp pentru a atinge aceste niveluri de precizie. Folosim o combinație de șlefuire cu generare continuă și șlefuire a profilului pentru a obține forma necesară a dintelui, cu un ciclu de măsurare care verifică fiecare dimensiune critică. Treapta de viteză rezultată are o eroare de transmisie care este de obicei mai mică de 10 secunde de arc, ceea ce este excepțional de lină. Prin reducerea vibrațiilor și a zgomotului, Precision Gear îmbunătățește direct performanța echipamentului, confortul operatorului și longevitatea întregului tren de transmisie.

Cum afectează finisajul suprafeței și profilul dintelui capacitatea de încărcare?

Capacitatea de încărcare este capacitatea unui angrenaj de a transmite cuplul fără a suferi de oboseală de suprafață (pitting) sau oboseală de încovoiere (ruperea dinților). Precizia angrenajului afectează capacitatea de încărcare prin doi factori principali: finisarea suprafeței flancurilor dinților și precizia profilului dintelui. O finisare mai netedă a suprafeței reduce stresul de contact dintre dinți, deoarece sarcina este distribuită pe o suprafață eficientă mai mare. În mod similar, un profil al dintelui mai precis asigură că sarcina este împărțită uniform pe lățimea dintelui, prevenind supraîncărcarea localizată. Fabrica noastră a efectuat teste extinse asupra influenței finisajului suprafeței și a preciziei profilului asupra duratei de viață a angrenajului și am constatat că creșterea nivelului de precizie de la AGMA Clasa 10 la Clasa 12 poate crește capacitatea de încărcare a angrenajului cu 20 până la 30%, permițând transmisii de cuplu mai mari fără a crește dimensiunea angrenajului.

Avantajele de încărcare ale angrenajelor de înaltă precizie:

• Stres de contact redus (stres hertzian):Un finisaj mai neted al suprafeței și un profil precis reduc vârfurile și văile microscopice de pe suprafața dintelui, care sunt locurile de stres de contact ridicat. Precision Gear-ul nostru, cu o rugozitate a suprafeței de Ra 0,4, poate tolera stresul de contact cu până la 20% mai mare înainte de apariția gropului, în comparație cu un angrenaj cu finisaj Ra 1.6.
• Reținere îmbunătățită a peliculei de lubrifiant:Un finisaj fin al suprafeței permite lubrifiantului să formeze o peliculă elastohidrodinamică (EHD) mai consistentă și mai groasă, care previne contactul metal-metal și reduce uzura. Testele noastre arată că angrenajele de precizie mențin o grosime a filmului EHD care este cu 25% mai mare decât angrenajele standard în aceleași condiții de încărcare.
• Distribuție uniformă a sarcinii:Un profil precis al dintelui asigură distribuirea uniformă a încărcăturii de-a lungul evolventei dintelui, evitând încărcarea pe margine sau stresul concentrat la rădăcina dintelui. Acest lucru reduce riscul de rupere a dinților și prelungește durata de viață a angrenajului la oboseală.
• Variație redusă a vitezei de alunecare:Angrenajele de precizie mențin o viteză de alunecare mai constantă pe suprafața dintelui, reducând la minimum variația frecării și uzurii. Acest lucru este deosebit de important pentru angrenajele care funcționează la viteze mari și la sarcini mari.

Un studiu realizat de fabrica noastră în colaborare cu un mare producător de turbine eoliene a cuantificat impactul finisării suprafeței asupra duratei de viață a angrenajului. Două seturi de angrenaje cu geometrie și material identic au fost testate în aceleași condiții de sarcină și viteză. Un set a avut un finisaj de suprafață de Ra 1,6 (as-cut), iar celălalt a avut un finisaj de Ra 0,4 (șlefuit). Angrenajele la sol, care reprezintă standardul nostru Precision Gear, au atins o durată de viață de 2,5 ori mai mare decât angrenajele tăiate. Testul a fost încheiat după 10.000 de ore, moment în care angrenajele la sol nu au arătat semne de pitting, în timp ce angrenajele as-cut au suferit daune semnificative la suprafață. Acest test a confirmat că investiția în finisarea suprafeței și precizia profilului se traduce direct în prelungirea duratei de viață a echipamentului și în reducerea întreținerii.

LaRaydafon Technology Group Co., Limited, utilizăm echipamente avansate de măsurare a angrenajelor, inclusiv centre de măsurare a angrenajelor CNC de la Klingelnberg și Zeiss, pentru a verifica profilul dinților și finisajul suprafeței fiecărui Precision Gear pe care îl producem. Măsurăm abaterea profilului (fHα), abaterea helixului (fHβ) și abaterea pasului (fp) pentru a asigura conformitatea cu gradul de calitate AGMA sau ISO cerut. Rugozitatea suprafeței este măsurată folosind un profilometru pe fiecare dinte de roată. Acest proces cuprinzător de măsurare asigură că angrenajele noastre îndeplinesc cele mai înalte standarde de precizie, oferind clienților noștri capacitatea de încărcare și fiabilitatea de care au nevoie pentru aplicațiile lor cele mai solicitante.

Care sunt specificațiile tehnice cheie ale produselor noastre Precision Gear?

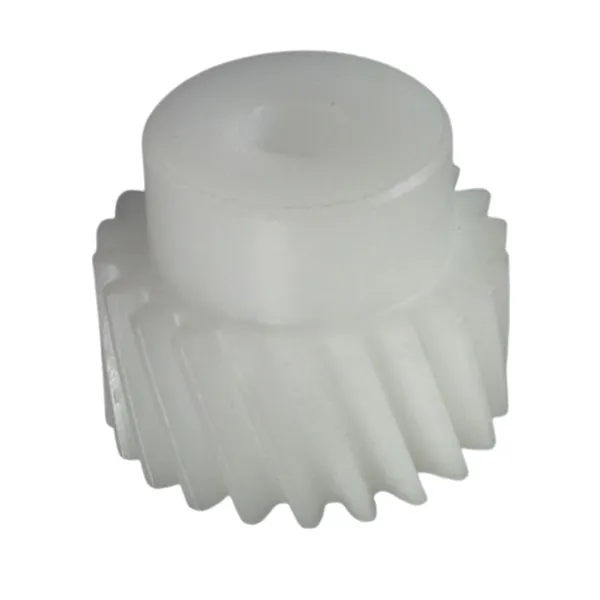

Raydafon Technology Group Co., Limited produce o gamă cuprinzătoare de produse Precision Gear, inclusiv roți dințate drepte, roți dințate elicoidale, roți dințate conice și roți dințate interne, pentru diverse aplicații industriale. Linia noastră de produse include angrenaje de la clasa 10 la clasa 14 AGMA (sau echivalent ISO 8 la ISO 4), cu module cuprinse între 0,5 și 40 și diametre de până la 2.000 mm. Tabelul de mai jos rezumă specificațiile tehnice cheie pentru cele mai populare produse Precision Gear, care sunt utilizate în aplicații aerospațiale, auto, petrol și gaze și mașini grele. Fabrica noastră poate produce, de asemenea, angrenaje personalizate pentru a îndeplini cerințele specifice ale proiectului, inclusiv module non-standard, materiale speciale și tratament termic personalizat.

Pe lângă gradele standard de precizie, fabrica noastră oferă mai multe caracteristici opționale pentru a îmbunătăți și mai mult performanța angrenajului. Acestea includ: modificări speciale ale dintelui (eliberarea vârfului, reliefarea rădăcinii, încoronarea) pentru a optimiza distribuția sarcinii, procese de tratament termic (cementare, nitrurare, întărire prin inducție) pentru a îmbunătăți duritatea suprafeței și acoperiri speciale (DLC, fosfat) pentru a reduce frecarea și uzura. Oferim, de asemenea, suport de inginerie personalizat, inclusiv proiectarea și analiza angrenajului folosind software-ul avansat FEA, pentru a ajuta clienții noștri să selecteze uneltele optime pentru aplicația lor.

Procesul nostru de control al calității include o inspecție de 100% a tuturor dimensiunilor critice pe un centru de măsurare CNC. Fiecare treaptă de viteză este măsurată pentru profil, avans, pas și deformare și un raport de inspecție detaliat este furnizat cu fiecare expediție. De asemenea, efectuăm o inspecție a particulelor magnetice (MPI) pe roți dințate cu diametrul de peste 200 mm pentru a detecta orice fisuri sau incluziuni subterane. Fabrica noastră de la Raydafon menține un inventar cuprinzător de dimensiuni standard de angrenaje și poate oferi o livrare rapidă pentru comenzile personalizate. De asemenea, oferim o gamă completă de produse conexe, inclusiv pinioane, arbori și cutii de viteze, oferind o soluție unică pentru nevoile clienților noștri de angrenaje de precizie.

Cum pot angrenajele de precizie să reducă întreținerea și să prelungească durata de viață a echipamentului?

Fiabilitatea echipamentului este măsurată în cele din urmă prin timpul de funcționare și costul total de proprietate. Angrenajele de precizie contribuie atât prin reducerea uzurii, minimizarea riscului de defecțiune catastrofală, cât și prin menținerea unei performanțe consistente pe perioade îndelungate. Deoarece angrenajele de înaltă precizie au o eroare de transmisie mai mică și o distribuție superioară a sarcinii, generează mai puțină căldură și suferă mai puțină uzură a dinților. Aceasta înseamnă că pot funcționa pentru intervale mai lungi între inspecțiile de întreținere și reconstrucții. În plus, performanța constantă a angrenajelor de precizie facilitează detectarea oricărei deteriorări a sistemului, permițând întreținerea bazată pe stare, mai degrabă decât reparațiile reactive. Fabrica noastră a documentat că utilizarea Precision Gear în cutiile de viteze industriale poate prelungi timpul dintre reviziile programate cu până la 50%, reducând direct munca de întreținere și timpul de nefuncționare.

Avantajele de întreținere și fiabilitate ale Precision Gear:

• Rată de uzură mai mică:Finisajul suprafeței netede și geometria precisă a dinților a angrenajelor de precizie reduc coeficientul de frecare, rezultând o uzură abrazivă mai mică în timp. Acest lucru prelungește durata de viață a angrenajului și îi menține acuratețea dimensională, prevenind vibrațiile și zgomotul care semnalează defecțiunea iminentă.
• Risc redus de rupere a dintelui:Angrenajele de precizie distribuie sarcina uniform, evitând concentrațiile de tensiuni care pot duce la crăparea dinților. Acest lucru îi face mai toleranți la sarcinile de șoc și supraîncărcarea tranzitorie, reducând riscul defecțiunilor bruște.
• Monitorizare mai ușoară a stării:Performanța stabilă și previzibilă a angrenajelor de precizie facilitează monitorizarea stării acestora folosind analiza vibrațiilor, analiza uleiului și termografia. Orice abatere de la linia de referință este un avertisment timpuriu al unei probleme emergente, permițând intervenția în timp util.
• Intervale extinse de schimbare a uleiului:Deoarece angrenajele de precizie generează mai puțină frecare și reziduuri de uzură, uleiul de lubrifiere rămâne mai curat mai mult timp. Acest lucru permite intervale extinse de schimbare a uleiului, reducând costurile de întreținere și risipa de mediu.

Un studiu de caz de la o rafinărie de petrol din Orientul Mijlociu ilustrează beneficiile de întreținere ale angrenajelor de precizie. Rafinăria avea o flotă de pompe cu viteze care funcționau la 3.600 rpm și procesau fluide corozive. Angrenajele originale, AGMA Clasa 10, au necesitat o revizie completă la fiecare 12 luni din cauza uzurii și a gropilor. După înlocuirea angrenajelor cu Precision Gear, șlefuit la Clasa 12 și cu un finisaj de suprafață de Ra 0,6, intervalul de revizie a fost extins la 24 de luni. Rafinăria a mai raportat că angrenajele de precizie și-au menținut consistența performanței pe tot parcursul intervalului extins, reducând riscul de opriri neașteptate. Managerul de întreținere a estimat că trecerea la angrenaje de precizie a economisit rafinăriei peste 120.000 USD anual în muncă de întreținere și pierderea producției.

Fabrica noastră oferă un serviciu cuprinzător de monitorizare a sănătății angrenajului, în care analizăm datele privind vibrațiile și mostrele de ulei pentru a estima durata de viață rămasă a angrenajului. Acest serviciu îi ajută pe clienții noștri să-și planifice activitățile de întreținere în mod proactiv, evitând perioadele de întrerupere neplanificate. În plus, oferim un serviciu de slefuire a angrenajului pentru angrenajele uzate, în care restabilim profilul dinților și finisajul suprafeței la nivelul de precizie original, oferind o alternativă rentabilă la înlocuirea angrenajului. Această combinație de producție de precizie, monitorizare proactivă și servicii de restaurare face din produsele noastre Precision Gear o soluție completă pentru îmbunătățirea fiabilității echipamentelor și reducerea costurilor de întreținere.

Întrebări frecvente (FAQ)

Întrebarea 1: Care este diferența dintre gradele de precizie AGMA și ISO?

Răspuns: AGMA (American Gear Manufacturers Association) și ISO (International Organization for Standardization) definesc ambele clase de precizie a angrenajului, dar folosesc scale numerice și metode de măsurare diferite. Clasele AGMA variază de obicei de la Clasa 3 (precizia cea mai scăzută) la Clasa 15 (precizia cea mai înaltă). Clasele ISO variază de la ISO 1 (cel mai scăzut) la ISO 12 (cel mai ridicat). În scopuri practice, clasa AGMA 10 corespunde aproximativ ISO 8, AGMA Clasa 12 ISO 6 și AGMA Clasa 14 ISO 4. Ambele sisteme specifică toleranțe pentru profilul dintelui, avans, pas și deformare. Fabrica noastră de la Raydafon Technology Group Co., Limited poate produce angrenaje conform standardelor AGMA sau ISO și poate oferi un tabel de referință încrucișată pentru confortul dumneavoastră.

Întrebarea 2: Cât de multă îmbunătățire a eficienței poate fi de așteptat de la trecerea la un echipament de mai mare precizie?

Răspuns: Îmbunătățirea eficienței depinde de sarcină, viteză și gradele specifice de precizie implicate. Pentru o cutie de viteze industrială tipică care funcționează la viteze și sarcini moderate, trecerea de la clasa AGMA 10 la clasa 12 poate îmbunătăți eficiența mecanică cu 2 până la 3 procente. Acest lucru poate părea mic, dar pentru o cutie de viteze de 1.000 kW, aceasta se traduce printr-o reducere de 20-30 kW a pierderilor de putere, ceea ce peste un an poate reprezenta o economie semnificativă de energie. La viteze mai mari, câștigul de eficiență poate fi și mai mare, deoarece angrenajele de precizie reduc pierderile de agitare și vântul. Oferim un calcul detaliat al eficienței pentru fiecare client pe baza parametrilor specifici de funcționare ai acestuia.

Întrebarea 3: Sunt angrenajele de precizie mai scumpe și merită investiția?

Răspuns: Da, angrenajele de precizie sunt mai scumpe decât angrenajele standard datorită proceselor suplimentare de fabricație (slefuire, șlefuire, suprafinisare) și controlului de calitate mai riguros. Prima de cost poate varia de la 30 la 100 la sută, în funcție de nivelul de precizie. Cu toate acestea, investiția este aproape întotdeauna justificată de durata de viață extinsă, timpul de nefuncționare redus și economiile de energie. Fabrica noastră oferă o analiză a costului total de proprietate pentru fiecare proiect, comparând costul inițial cu beneficiile pe termen lung. În cele mai multe cazuri, perioada de rambursare pentru trecerea la angrenaje de precizie este mai mică de 2 ani, după care economiile sunt realizate direct.

Întrebarea 4: Pot fi reparate sau recondiționate angrenajele de precizie atunci când sunt uzate?

Răspuns: Da, multe angrenaje de precizie pot fi recondiționate pentru a le prelungi durata de viață. Procesul implică în mod obișnuit slefuirea din nou a flancurilor dinților pentru a restabili profilul și finisajul suprafeței și apoi efectuarea unui tratament termic pentru a elimina orice stres rezidual. Angrenajul este apoi remăsurat pentru a verifica dacă îndeplinește nivelul de precizie cerut. Fabrica noastră oferă un serviciu cuprinzător de recondiționare care poate readuce angrenajele uzate la performanțe aproape originale, la o fracțiune din costul unui nou angrenaj. De asemenea, oferim sfaturi despre când recondiționarea este fezabilă și când înlocuirea este opțiunea mai bună.

Întrebarea 5: Ce materiale sunt folosite pentru angrenajele de precizie și cum afectează acestea performanța?

Răspuns: Angrenajele de precizie sunt de obicei fabricate din oțeluri aliate, cum ar fi 17CrNiMo6, 20MnCr5 sau 18Cr2Ni4W, care sunt carburate și întărite pentru a obține o duritate a suprafeței de 58-62 HRC, menținând în același timp un miez dur, ductil. Alegerea materialului afectează capacitatea de încărcare a angrenajului, rezistența la impact și durata de viață la oboseală. Pentru aplicații rezistente la coroziune, oferim angrenaje din oțel inoxidabil sau aliaje speciale. Fabrica noastră oferă, de asemenea, angrenaje cu o suprafață nitrurata, care oferă duritate mare cu distorsiuni minime. Lucrăm cu clienții noștri pentru a selecta materialul optim și tratamentul termic pentru aplicația lor specifică, pe baza sarcinii, vitezei și condițiilor de mediu.

Concluzie: angrenajele de precizie sunt o investiție în performanță și fiabilitate

Precizia unui angrenaj influențează în mod direct fiecare aspect al performanței și fiabilității echipamentului, de la nivelurile de vibrații și zgomot până la capacitatea de încărcare, eficiența și cerințele de întreținere. Angrenajele cu precizie mai mare reduc erorile de transmisie, distribuie sarcina uniform și își mențin precizia dimensională pe perioade îndelungate, rezultând o funcționare mai lină, o durată de viață mai lungă a componentelor și un cost total de proprietate mai mic. La Raydafon Technology Group Co., Limited, fabrica noastră a stăpânit arta fabricării de precizie a angrenajelor, oferind o gamă cuprinzătoare de produse, de la grade comerciale standard până la angrenaje de ultraprecizie pentru cele mai solicitante aplicații. Angajamentul nostru față de calitate, inovație și asistență pentru clienți asigură că angrenajele noastre oferă performanța și fiabilitatea la care clienții noștri se așteaptă.

Sunteți gata să vă îmbunătățiți echipamentul cu angrenaje de precizie?Contactați Raydafon Technology Group Co., Limited astăzipentru o consultare cuprinzătoare a echipamentelor. Echipa noastră de ingineri va analiza aplicația dumneavoastră și va recomanda gradul optim de precizie a angrenajului, materialul și tratamentul termic pentru a maximiza performanța și fiabilitatea echipamentului dumneavoastră. Oferim asistență gratuită pentru proiectarea echipamentelor, prețuri competitive și livrare rapidă.Solicitați acum consultanța gratuită pentru echipamente de precizie de la Raydafon Technology Group Co., Limited și experimentați diferența pe care o poate face precizia adevărată.
