Care este diferența dintre roți dințate elicoidale de precizie și roți dințate drepte?

În lumea transmisiei mecanice a puterii, angrenajele sunt componente fundamentale. Două dintre cele mai comune tipuri sunt roți dințate drepte și roți dințate elicoidale. Dar ce anume îi diferențiază și de ce un inginer ar alege unul în locul celuilalt? Diferența principală constă în geometria dinților lor. Roțile dințate cilindrice au dinți care sunt drepti și paraleli cu axa de rotație, în timp ce angrenajele elicoidale au dinți tăiați în unghi față de axă, formând o spirală. Această distincție fundamentală duce la diferențe semnificative de performanță, inclusiv raportul de contact, nivelurile de zgomot, capacitatea de încărcare și eficiența. LaRaydafon Technology Group Co., Limited, fabrica noastră produce angrenaje de înaltă precizie de peste două decenii și avem o experiență vastă în optimizarea atât a designurilor cilindrice, cât și elicoidale pentru o gamă largă de aplicații — de la transmisii auto până la mașini industriale grele. Acest articol oferă o comparație tehnică detaliată între roți dințate elicoidale de precizie și roți dințate drepte, ajutându-vă să faceți o alegere informată pentru aplicația dvs. specifică.

Înțelegerea diferenței dintre roți dințate elicoidale de precizie și roți dințate drepte nu este doar o chestiune de interes academic; are implicații practice pentru cost, performanță și fiabilitate. Roțile dințate drepte sunt mai simplu de fabricat și sunt mai rentabile pentru multe aplicații, dar tind să producă mai mult zgomot și vibrații din cauza angajării bruște a întregii lățimi a dintelui. Roțile dințate elicoidale, deși sunt mai scumpe de produs, oferă o funcționare mai lină, mai silențioasă și pot transmite sarcini mai mari datorită raportului de contact crescut și acțiunii suprapuse a dinților. Alegerea dintre ele se reduce adesea la un compromis între cost și performanță, angrenajele elicoidale fiind preferate pentru aplicații de mare viteză, sarcină mare sau sensibile la zgomot. În acest ghid cuprinzător, vom examina geometria, cinematica și considerentele de fabricație ale ambelor tipuri de angrenaje și vă vom oferi specificații tehnice detaliate, date de performanță și criterii de selecție pentru a vă ajuta să determinați care angrenaj este cel mai potrivit pentru nevoile dvs.

Cuprins

• 1. Care este geometria angrenajelor elicoidale de precizie și a angrenajelor drepte?
• 2. De ce angrenajele elicoidale oferă o funcționare mai lină și mai silențioasă?
• 3. Care sunt specificațiile tehnice cheie ale echipamentului nostru de precizie?
• 4. Cum se compară capacitatea de încărcare și eficiența între angrenajele elicoidale și cele drepte?
• Întrebări frecvente (FAQ)
• Concluzie și consultație pentru selecția echipamentului

Care este geometria angrenajelor elicoidale de precizie și a angrenajelor drepte?

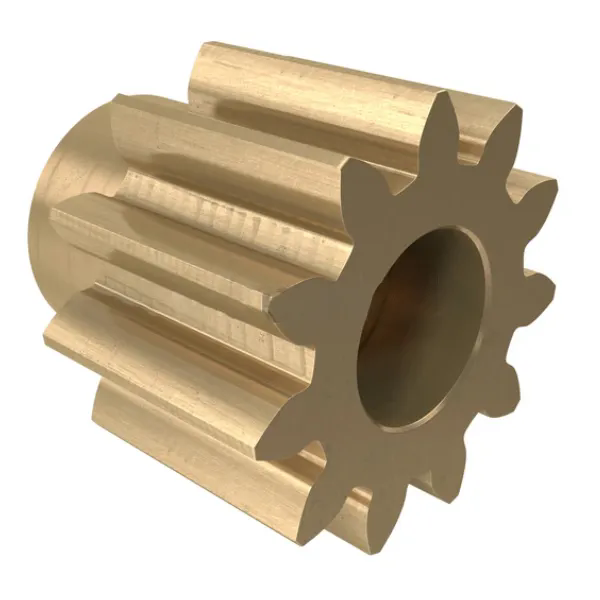

Distincția dintre roți dințate elicoidale și roți dințate drepte începe cu geometria dinților lor. Un angrenaj drept are dinți care sunt drepti și paraleli cu axa de rotație a angrenajului. Dinții sunt distanțați egal în jurul circumferinței, iar linia de contact dintre două roți dințate drepte angrenate este o linie dreaptă care se extinde pe toată lățimea feței angrenajului. Această geometrie simplă face ca roți dințate drepte să fie relativ ușor de fabricat utilizând procese standard de frezare sau frezare. În schimb, un angrenaj elicoidal are dinți tăiați în unghi față de axă, formând o spirală. Unghiul helixului este cunoscut sub numele de unghi helix (de obicei între 8 și 30 de grade). Dinții unui angrenaj elicoidal sunt, de asemenea, distanțați în mod egal, dar linia de contact dintre angrenajele elicoidale de angrenare este o linie diagonală care se mișcă de-a lungul feței dintelui pe măsură ce angrenajele se rotesc. Această geometrie introduce o componentă a forței axiale (împingerea) care trebuie să fie găzduită de sistemul de rulmenți, dar oferă și avantaje semnificative de performanță.

Diferențele geometrice cheie și implicațiile lor:

• Orientarea dintelui:Dinții angrenajului cilindru sunt paraleli cu axa, în timp ce dinții angrenajului elicoidal sunt înclinați la un unghi elicoidal. Această înclinație creează o cale de contact mai lungă între dinții de plasă, crescând raportul de contact.
• Raport de contact:Raportul de contact este numărul mediu de dinți în contact la un moment dat. Roțile dințate drepte au de obicei un raport de contact între 1,2 și 1,6, ceea ce înseamnă că, în medie, mai puțin de doi dinți sunt în contact. Roțile dințate elicoidale pot atinge rapoarte de contact de 2,0 până la 2,5 sau mai mult, deoarece dinții înclinați se suprapun, oferind contact continuu. Acest raport de contact mai mare este un avantaj cheie al angrenajelor elicoidale.
• Impingerea axiala:Unghiul elicoidal creează o forță de împingere de-a lungul axei angrenajului. Această forță trebuie contracarată de rulmenți, ceea ce adaugă complexitate și cost designului cutiei de viteze. Roțile dințate drepte nu produc nicio tracțiune axială, simplificând dispunerea rulmenților.
• Complexitatea producției:Roțile dințate drepte pot fi tăiate cu unelte de formă simplă sau plite care traversează angrenajul axial. Angrenajele elicoidale necesită procese de frezare mai complexe și necesită adesea operații suplimentare, cum ar fi șlefuirea angrenajului, pentru a obține o precizie ridicată. Acest lucru face ca angrenajele elicoidale să fie mai scumpe de produs.

La Raydafon Technology Group Co., Limited, nostruEchipament de precizieProcesul de fabricație utilizează mașini de șlefuit cu roți dintate de ultimă generație care pot atinge gradele de calitate AGMA de la Q10 la Q12 atât pentru roți dințate drepte, cât și elicoidale. Folosim mașini de frezat și modelat CNC cu comenzi CNC integrate care ne permit să setăm cu precizie unghiul spiralei și profilul dintelui pentru angrenajele elicoidale. Laboratorul de metrologie al fabricii noastre este echipat cu un centru de măsurare a angrenajului care verifică geometria dintelui, unghiul de plumb și helix, asigurându-se că fiecare angrenaj îndeplinește specificațiile cerute. Alegerea dintre angrenajele cilindrice și elicoidale nu se referă doar la geometrie; este vorba despre potrivirea tipului de angrenaj la cerințele specifice de performanță ale aplicației.

Pentru aplicațiile în care simplitatea, costurile reduse și ușurința întreținerii sunt primordiale, roți dințate drepte sunt adesea alegerea preferată. Acestea se găsesc în mod obișnuit în aplicații cu viteză redusă și sarcină redusă, cum ar fi transmisii transportoare, pompe simple și mașini agricole. Cu toate acestea, pentru aplicații de mare viteză, de sarcină mare și de precizie - cum ar fi transmisiile auto, cutiile de viteze industriale și robotica - angrenajele elicoidale sunt aproape întotdeauna cea mai bună alegere, în ciuda costului și complexității lor mai mari. Fabrica noastră lucrează îndeaproape cu clienții pentru a determina geometria optimă a angrenajului pentru cerințele lor specifice, luând în considerare factori precum cuplul, viteza, constrângerile de spațiu și limitele de zgomot.

De ce angrenajele elicoidale oferă o funcționare mai lină și mai silențioasă?

Unul dintre cele mai semnificative avantaje ale angrenajelor elicoidale față de angrenajele drepte este funcționarea lor mai lină și mai silențioasă. Această superioritate se datorează în primul rând raportului de contact mai mare și angajării treptate a dinților. Într-o roată dințată, toată lățimea dintelui se cuplează brusc, creând o sarcină puternică de impact și un „clac” sau zgomot caracteristic când fiecare pereche de dinți intră în contact. Acest impact generează atât zgomot, cât și vibrații, care pot fi o problemă semnificativă în mediile sensibile la zgomot, cum ar fi mașinile de pasageri, echipamentele de birou și sistemele HVAC rezidențiale. Într-un angrenaj elicoidal, dinții se cuplează progresiv, începând de la un capăt al dintelui și mișcându-se pe față pe măsură ce angrenajul se rotește. Această cuplare progresivă reduce sarcina de impact și distribuie sarcina pe o suprafață mai mare, rezultând o funcționare mult mai silențioasă și mai lină.

Mecanisme din spatele funcționării mai lin și mai silențioase în angrenaje elicoidale:

• Raport de contact mai mare:După cum am menționat mai devreme, angrenajele elicoidale au un raport de contact care poate depăși 2,0, ceea ce înseamnă că, în medie, mai mult de doi dinți sunt în contact în orice moment. Acest lucru mărește proporția de timp în care sarcina este împărțită între perechile de dinți, reducând sarcina maximă pe orice singur dinte și netezind transmiterea cuplului.
• Angajarea treptată a dinților:Forma elicoidală asigură că contactul dintre dinții închișați începe într-un singur punct și apoi se deplasează continuu pe fața dintelui. Această cuplare treptată elimină impactul brusc care are loc în roți dințate drepte, reducând amplitudinea vârfurilor de forță.
• Raport de suprapunere:Raportul de suprapunere a angrenajelor elicoidale, care este determinat de lățimea feței și unghiul elicei, contribuie la netezimea funcționării. Un raport de suprapunere mai mare înseamnă că dinții se suprapun pentru o parte mai mare a rotației, reducând și mai mult variația rigidității ochiurilor și minimizând vibrațiile.
• Uzură redusă și pitting:Sarcinile de impact mai mici și o distribuție mai bună a sarcinii în angrenajele elicoidale reduc, de asemenea, solicitarea asupra suprafețelor dinților, ceea ce duce la mai puțină uzură și pitting pe durata de viață a angrenajului. Acest lucru contribuie la o durată de viață mai lungă și la o funcționare mai fiabilă.

Pentru a cuantifica reducerea zgomotului, fabrica noastră a efectuat măsurători de zgomot pe cutii de viteze identice echipate cu roți dințate drepte și elicoidale. La o viteză de rotație de 1.500 rpm și o sarcină de 100 Nm, cutia de viteze cilindrică a emis un nivel de presiune sonoră de 82 dBA, în timp ce cutia de viteze elicoidă a produs doar 74 dBA — o reducere de 8 dBA, care este percepută ca o scădere semnificativă a sunetului. Amplitudinea vibrațiilor măsurată la carcasa cutiei de viteze a fost, de asemenea, redusă cu 40%. Aceste date confirmă faptul că angrenajele elicoidale sunt o alegere superioară pentru aplicațiile în care zgomotul și vibrațiile sunt factori critici.

Cu toate acestea, este important de reținut că funcționarea mai lină a angrenajelor elicoidale are prețul forțelor de împingere axiale. Unghiul helix creează o componentă de forță de-a lungul axei angrenajului care trebuie susținută de rulmenți. În aplicațiile de mare putere, acest lucru poate necesita utilizarea rulmenților axiali sau a rulmenților cu contact unghiular, care cresc costul general și complexitatea cutiei de viteze. În unele cazuri, roți dințate elicoidale duble (în țesut) sunt folosite pentru a anula împingerea axială, dar acest lucru crește și mai mult complexitatea producției. Fabrica noastră oferă asistență pentru proiectare pentru a ajuta clienții noștri să selecteze configurația adecvată a rulmenților și să optimizeze aspectul cutiei de viteze pentru a se adapta la forța axială a angrenajelor elicoidale, maximizând în același timp beneficiile unei funcționări mai listre.

Care sunt specificațiile tehnice cheie ale echipamentului nostru de precizie?

Raydafon produce o gamă cuprinzătoare de produse Precision Gear, inclusiv roți dințate drepte și elicoidale, într-o mare varietate de dimensiuni, materiale și grade de precizie. Fabrica noastră este echipată cu cea mai recentă tehnologie de fabricare a angrenajelor, inclusiv mașini CNC de frezat, modelat, bărbierit și șlefuit, permițându-ne să producem roți dințate cu dimensiuni ale modulelor de la 0,5 la 12 și diametre exterioare de până la 1.500 mm. Tabelul de mai jos rezumă specificațiile tehnice cheie pentru seria noastră standard Precision Gear, care sunt utilizate în aplicații, de la transmisii auto până la cutii de viteze industriale grele. Fabrica noastră poate produce, de asemenea, angrenaje personalizate pentru a îndeplini cerințele specifice, inclusiv materiale speciale, tratamente termice și acoperiri de suprafață.

Pe lângă parametrii standard, fabrica noastră oferă mai multe caracteristici opționale pentru a îmbunătăți performanța și longevitatea produselor Precision Gear. Acestea includ: acoperiri de înaltă performanță, cum ar fi DLC (carbon asemănător diamantului) pentru frecare redusă și rezistență crescută la uzură; tratamente termice specializate, cum ar fi procesarea criogenică pentru o stabilitate dimensională îmbunătățită; și echilibrare integrată pentru aplicații de mare viteză. De asemenea, oferim un serviciu complet de asamblare a cutiei de viteze, inclusiv rulmenți, arbori și carcase, oferind o soluție la cheie pentru clienții noștri.

Procesul nostru de control al calității este cuprinzător și certificat ISO 9001:2015. Fiecare Precision Gear este inspectat folosind un centru de măsurare a angrenajului care verifică toți parametrii critici: profilul dintelui, unghiul elicei, avansul, eroarea de pas și curățarea. Menținem un sistem de control statistic al procesului (SPC) pentru a urmări calitatea producției în timp, asigurându-ne că angrenajele noastre îndeplinesc în mod constant toleranțele specificate. Fabrica noastră de la Raydafon oferă un raport de inspecție complet cu fiecare expediere, oferind clienților noștri încredere în calitatea și performanța produselor noastre Precision Gear. Cu capacitățile noastre extinse de producție și angajamentul față de calitate, suntem capabili să furnizăm angrenaje de precizie pentru cele mai solicitante aplicații.

Cum se compară capacitatea de încărcare și eficiența între angrenajele elicoidale și cele drepte?

Capacitatea de încărcare și eficiența sunt factori critici în alegerea angrenajului și sunt în cazul în care diferențele dintre roți dințate elicoidale și dințate drepte devin deosebit de pronunțate. Roțile dințate elicoidale, datorită raportului lor de contact mai mare și angajării progresive, pot transmite sarcini mai mari pentru o dimensiune și un material dat. Acest lucru se datorează faptului că sarcina este distribuită peste mai mulți dinți la un moment dat, reducând stresul asupra flancurilor individuale ale dintelui. Raportul de contact mai mare oferă, de asemenea, o transmisie mai uniformă a puterii, reducând variația ciclică a sarcinii care poate cauza defecțiunea prin oboseală. Spre deosebire de aceasta, roți dințate drepte, cu raportul lor de contact mai mic și cuplarea bruscă, sunt mai susceptibile la oboseală și uzură, în special la sarcini și viteze mari. Fabrica noastră a efectuat teste ample pe ambele tipuri de angrenaje, iar rezultatele arată că o angrenaj elicoidal poate gestiona cu până la 30 la sută mai mult cuplu decât un angrenaj drept echivalent înainte de apariția oboselii prin pitting sau îndoire.

Comparația eficienței între roți dințate elicoidale și dințate drepte:

• Pierdere prin ochiuri:Roțile dințate drepte au, în general, pierderi de prindere ușor mai mici, deoarece dinții alunecă unul împotriva celuilalt doar la începutul și la sfârșitul contactului. Roțile dințate elicoidale au o acțiune continuă de alunecare, ceea ce poate duce la pierderi mai mari prin frecare. Cu toate acestea, raportul de contact mai mare al angrenajelor elicoidale compensează adesea acest lucru, iar eficiența totală a unei perechi de angrenaje elicoidale este de obicei în 1-2 puncte procentuale față de o pereche de angrenaje dințate drepte comparabile.
• Ungere și răcire:Acțiunea de alunecare în angrenajele elicoidale generează mai multă căldură, necesitând o lubrifiere și o răcire mai bune, ceea ce poate fi o preocupare în aplicațiile de mare viteză. Cu toate acestea, distribuția îmbunătățită a sarcinii și funcționarea mai lină au compensat adesea nevoia unor sisteme de lubrifiere mai intensive.
• Densitatea de putere:Deoarece angrenajele elicoidale pot suporta sarcini mai mari pentru aceeași dimensiune, ele oferă o densitate de putere mai mare decât roți dințate drepte. Aceasta înseamnă că o cutie de viteze cu roți dințate elicoidale poate transmite aceeași putere într-un pachet mai compact sau că o cutie de viteze elicoidă poate gestiona o putere mai mare pentru aceeași dimensiune.
• Pierderi de tracțiune:Impingerea axială generată de roți dințate elicoidale creează frecare suplimentară în rulmenții axiali, reducând eficiența generală a cutiei de viteze. În unele aplicații de mare putere, pierderea de eficiență de la rulmenții axiali poate fi semnificativă, iar inginerii trebuie să cântărească cu atenție acest lucru în raport cu beneficiile angrenajului elicoidal.

Un exemplu real din baza de clienți a fabricii noastre ilustrează avantajul capacității de încărcare a angrenajelor elicoidale. Un client din industria camioanelor grele folosea o pereche de roți dințate drepte în transmisia auxiliară, dar se confruntau cu defecțiuni frecvente ale angrenajului din cauza oboselii. După trecerea la un Precision Gear elicoidal cu același modul și lățimea feței, dar cu un unghi elicoidal de 15 grade, durata de viață a angrenajului a crescut cu 40 la sută, iar cutia de viteze a putut gestiona cuplul maxim fără defecțiuni. Producătorul de camioane a raportat și o reducere vizibilă a zgomotului în interiorul cabinei, ceea ce a îmbunătățit confortul și satisfacția șoferului.

În ceea ce privește eficiența, diferența dintre roți dințate elicoidale și angrenate este adesea marginală și depinde în mare măsură de condițiile de funcționare. La viteze mici și sarcini mari, angrenajele elicoidale tind să fie puțin mai puțin eficiente din cauza pierderilor de alunecare. La viteze mari și sarcini moderate, diferența este neglijabilă. Fabrica noastră oferă curbe de eficiență pentru ambele tipuri de angrenaje pe baza testelor noastre interne, permițând clienților noștri să ia o decizie informată pe baza condițiilor lor specifice de operare. Înțelegând capacitatea de încărcare și caracteristicile de eficiență ale ambelor tipuri de angrenaje, inginerii pot selecta angrenajul care echilibrează cel mai bine performanța, fiabilitatea și costul aplicației lor.

Întrebări frecvente (FAQ)

Întrebarea 1: Pot fi utilizate roți dințate elicoidale cu roți dințate drepte în aceeași cutie de viteze?

Răspuns: Da, dar necesită o proiectare atentă. Roțile dințate elicoidale produc tracțiune axială, în timp ce roți dințate drepte nu. Pentru a le folosi împreună, forța generată de angrenajul elicoidal trebuie să fie absorbită de rulmenți corespunzători sau prin folosirea unui angrenaj dublu elicoidal (în țesătură) care anulează împingerea. În unele modele, pe o treaptă se folosește o roată dințată cilindrică și pe alta un angrenaj elicoidal, dar trebuie luată în considerare gestionarea axială a forței pentru a evita supraîncărcarea rulmenților. Fabrica noastră poate ajuta la proiectarea unor astfel de sisteme de angrenaje mixte pentru a asigura o funcționare fiabilă.

Întrebarea 2: Sunt angrenajele elicoidale mai scumpe de fabricat decât angrenajele drepte?

Răspuns: Da, angrenajele elicoidale sunt, în general, mai scumpe de fabricat decât angrenajele drepte. Motivele includ: geometria dintelui mai complexă, necesitând echipamente specializate de frezare și șlefuire; necesitatea operațiunilor suplimentare pentru a obține precizia necesară a unghiului elicei; și faptul că șlefuirea cu roți elicoidale este un proces mai lent decât șlefuirea cu roți dințate. În plus, cerințele pentru rulmenți axiali adaugă costuri întregului sistem. Cu toate acestea, avantajele de performanță – în special în ceea ce privește reducerea zgomotului și capacitatea de încărcare – justifică adesea costul mai mare pentru aplicațiile solicitante.

Întrebarea 3: Ce tip de angrenaj este mai bun pentru aplicațiile de mare viteză?

Răspuns: Roțile dințate elicoidale sunt în general preferate pentru aplicațiile de mare viteză, deoarece oferă o funcționare mai lină, mai silențioasă și o distribuție mai bună a sarcinii, ceea ce reduce riscul vibrațiilor și rezonanței care pot apărea la viteze mari. Cu toate acestea, împingerea axială și frecarea de alunecare a angrenajelor elicoidale pot deveni o preocupare la viteze foarte mari, necesitând proiectarea atentă a rulmenților și a sistemului de lubrifiere. Pentru viteze extrem de mari, pot fi utilizate roți dințate drepte de înaltă precizie, dar de obicei angrenajele elicoidale sunt alegerea mai comună.

Întrebarea 4: Pot fi șlefuite angrenajele dințate cu aceeași precizie ca angrenajele elicoidale?

Răspuns: Da, roți dințate drepte pot fi șlefuite la aceleași grade de calitate AGMA ca angrenajele elicoidale (Q10 la Q12 sau mai mare). Cu toate acestea, deoarece roți dințate drepte au o geometrie mai simplă, ele pot fi șlefuite folosind roți de șlefuit cu profil standard, în timp ce roți dințate elicoidale necesită adesea roți de șlefuit specializate în formă de unghi elicoidal. Fabrica noastră oferă servicii de șlefuire pentru ambele tipuri de angrenaje și putem obține o precizie ridicată pentru ambele, cu condiția ca mașina și uneltele să fie adecvate.

Întrebarea 5: Care este unghiul tipic de spirală pentru un angrenaj elicoidal de precizie?

Răspuns: Unghiul obișnuit al helixului pentru un angrenaj elicoidal de precizie variază de la 8 la 30 de grade. Un unghi de spirală de 15-20 de grade este obișnuit pentru multe aplicații industriale, deoarece oferă un echilibru bun între netezime, capacitatea de încărcare și forța axială. Unghiurile elicei mai mari (25-30 de grade) asigură o funcționare și mai lină, dar generează mai multă forță axială, în timp ce unghiurile mai mici (8-12 grade) produc mai puțină forță, dar mai puțină îmbunătățire a netezimii. Fabrica noastră poate adapta unghiul spiralei la cerințele specifice ale aplicației dumneavoastră, optimizând pentru zgomot, sarcină și durata de viață a rulmentului.

Concluzie: alegeți echipamentul de precizie potrivit pentru aplicația dvs

Alegerea dintre roți dințate elicoidale de precizie și roți dințate drepte este o decizie critică care afectează performanța, nivelul de zgomot, capacitatea de încărcare și fiabilitatea generală a sistemului dumneavoastră mecanic. Roțile elicoidale oferă o funcționare mai lină, mai silențioasă, o capacitate de încărcare mai mare și o durabilitate mai bună, dar sunt mai scumpe de fabricat și necesită rulmenți axiali. În schimb, roți dințate drepte sunt mai simple, mai rentabile și nu produc tracțiune axială, dar sunt mai zgomotoase și mai puțin capabile să suporte sarcini mari la viteze mari. La Raydafon Technology Group Co., Limited, fabrica noastră are expertiza și capacitatea de producție pentru a produce ambele tipuri de angrenaje la cele mai înalte standarde de calitate și vă putem ghida în selectarea angrenajului optim pentru aplicația dumneavoastră specifică.

Ești gata să selectezi uneltele de precizie potrivite pentru proiectul tău?Contactați Raydafon Technology Group Co., Limited astăzipentru o consultare cuprinzătoare pentru selecția echipamentului. Echipa noastră va analiza cerințele dvs. de cuplu, viteză, spațiu și zgomot și vă va recomanda soluția Precision Gear ideală. Oferim studii de fezabilitate gratuite, prețuri competitive și servicii de prototipare rapidă.Solicitați acum consultanță gratuită pentru selecția echipamentului de la Raydafon Technology Group Co.,Limited și asigurați performanță optimă pentru sistemul dumneavoastră de transmisie a puterii.
